Снегопах

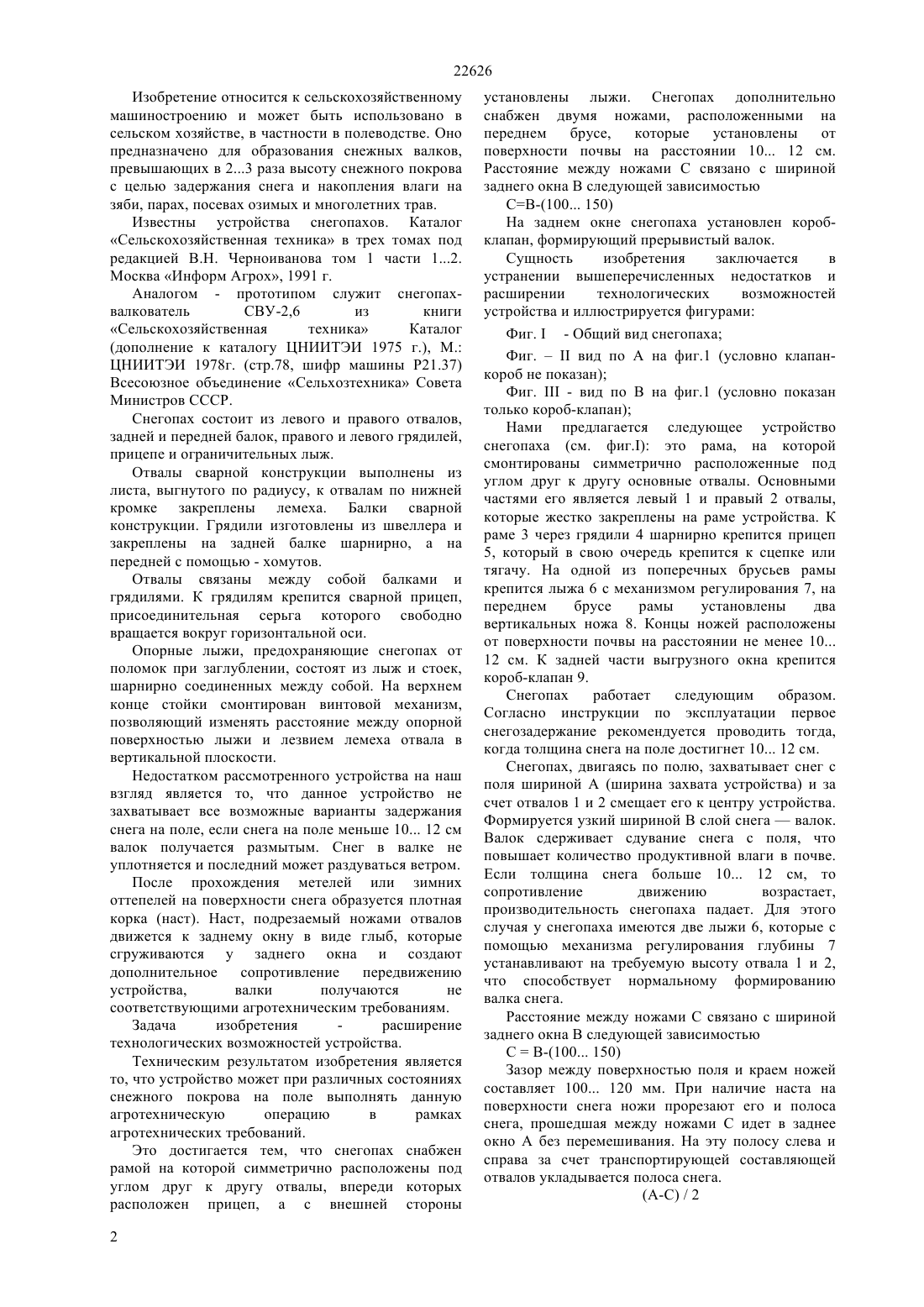

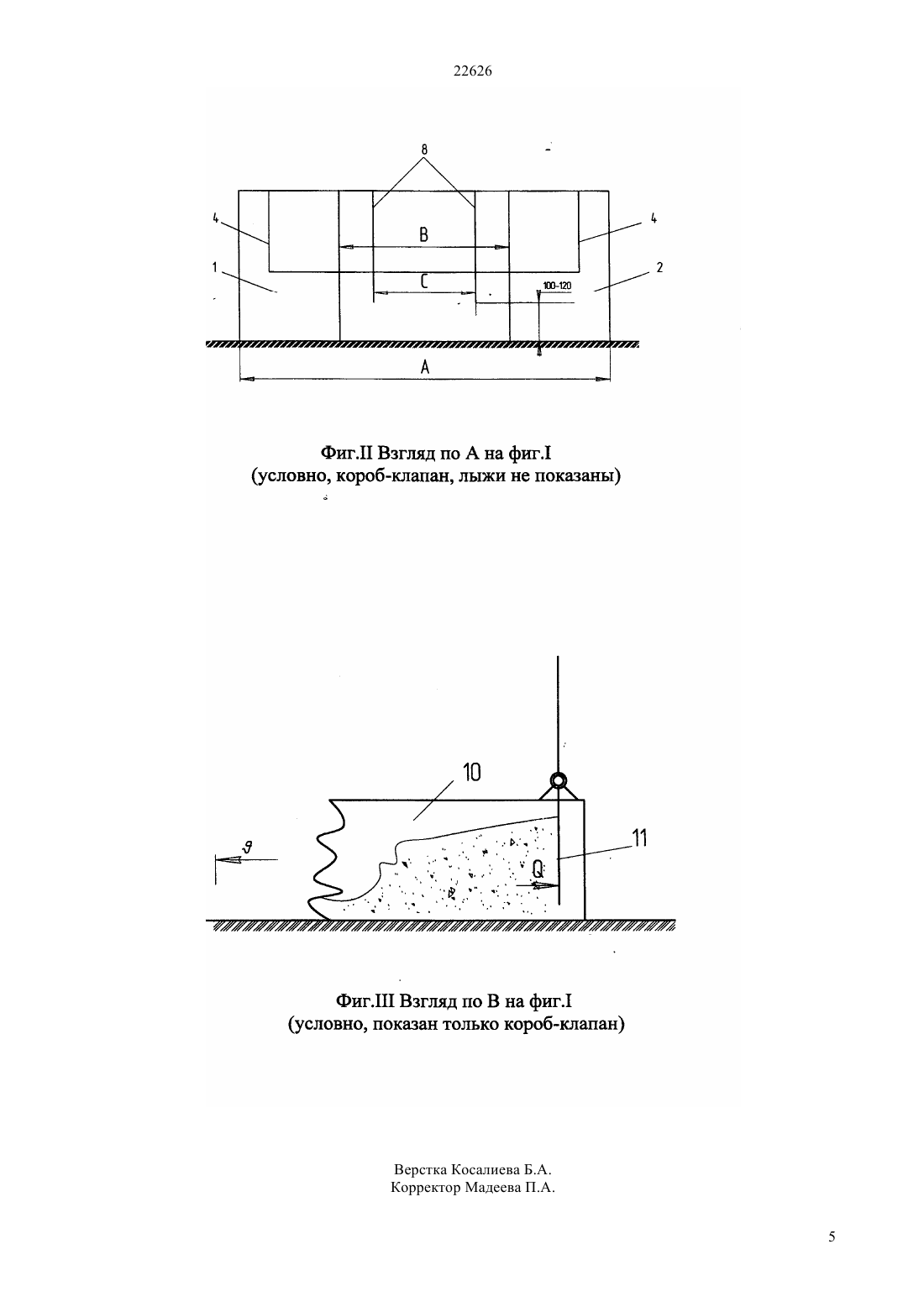

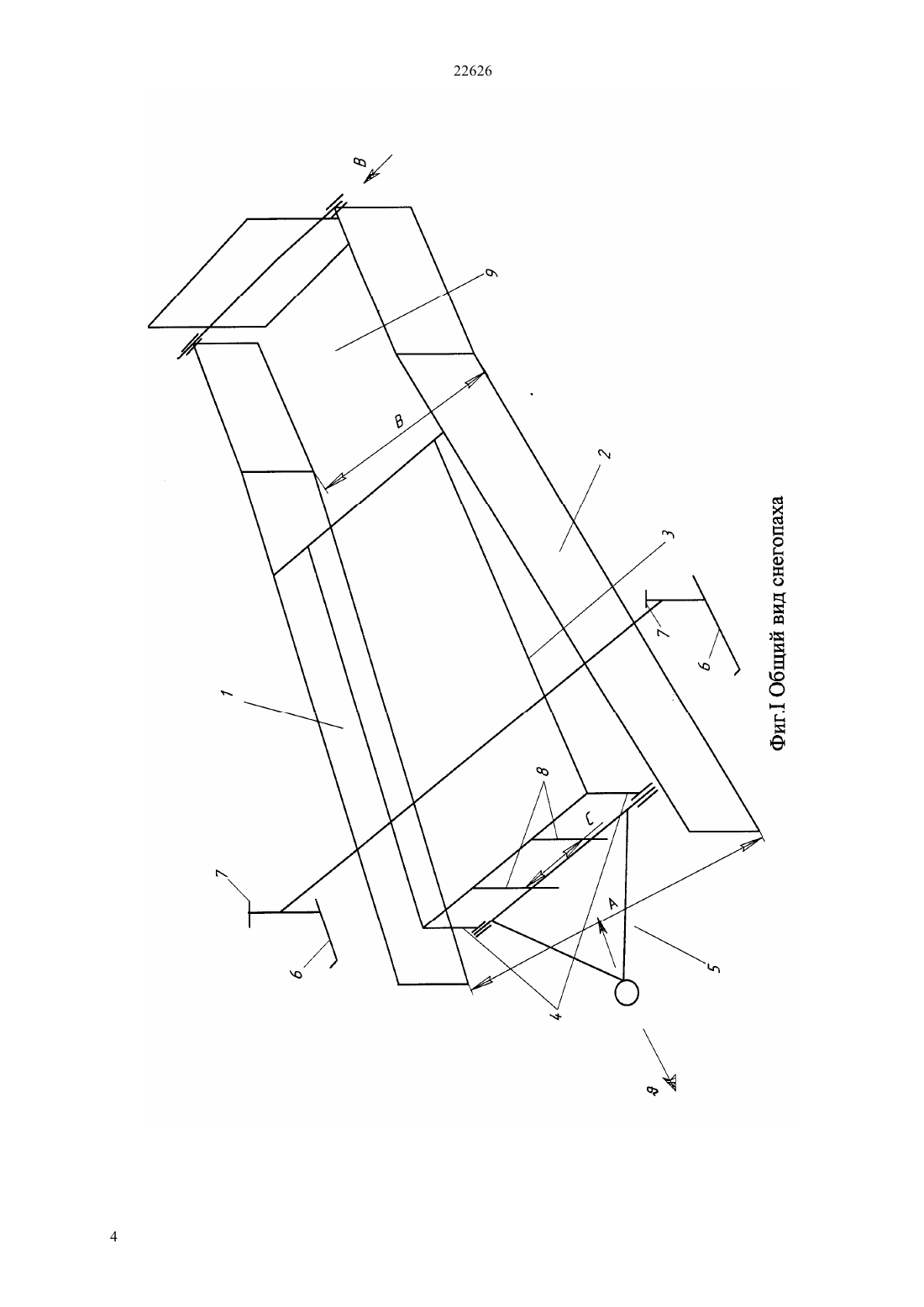

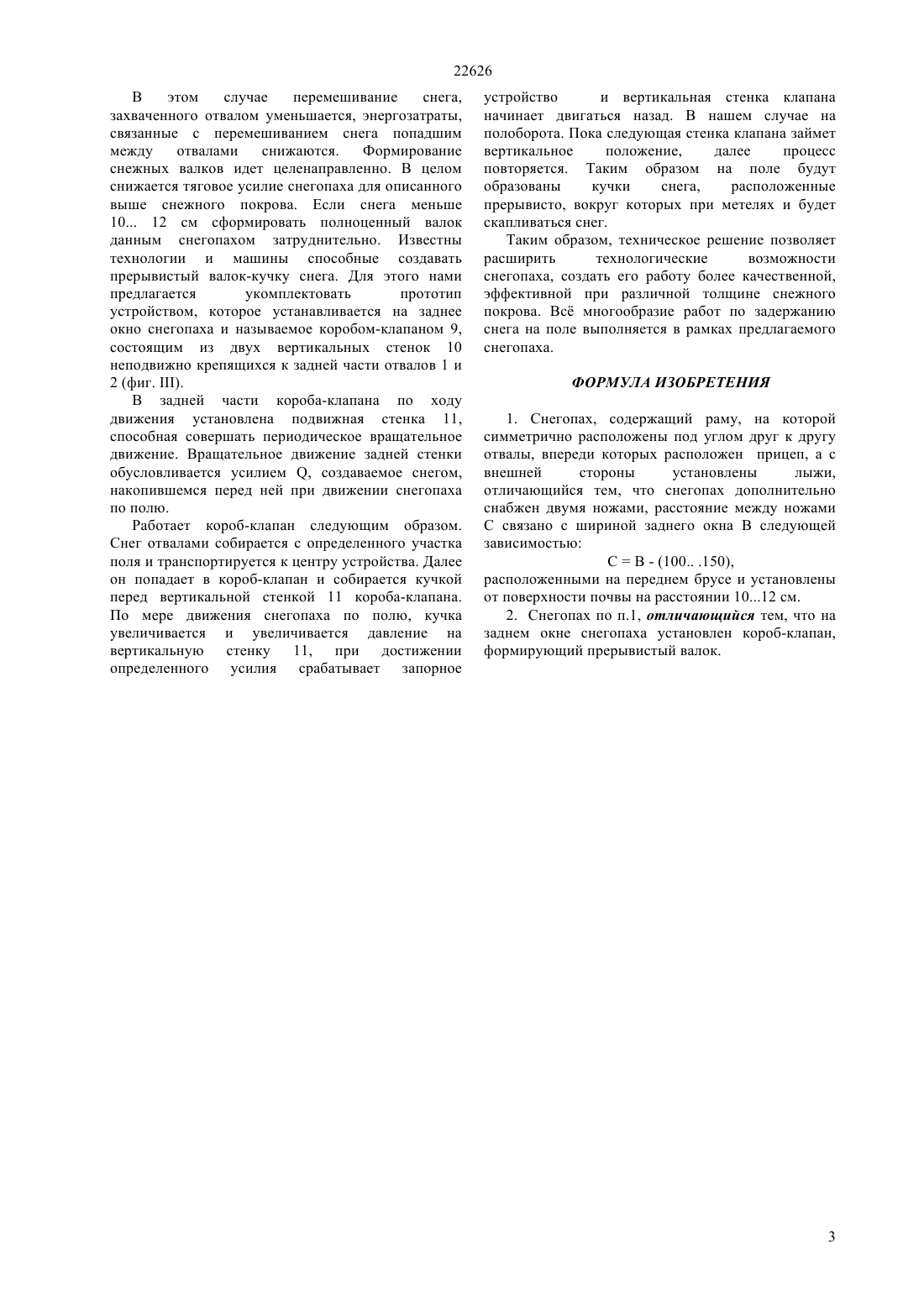

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в сельском хозяйстве, в частности, в полеводстве. Сущность изобретения заключается в том, что устройство состоит из рамы,отвалов,расположенных симметрично под углом друг к другу, прицепа, лыж с механизмами регулирования по высоте, снабжено ножами для работы снегопаха при наличии на поле снежной корки и коробом клапаном для формирования прерывистых валков при малой толщине снега на поле. Технический результат изобретения заключается в расширении технологических возможностей устройства.(72) Кухта Владимир Степанович Дмин Эдуард Александрович Расторгуев Владимир Александрович(73) Республиканское государственное казенное предприятие Западно-Казахстанский аграрнотехнический университет им. Жангир хана Министерства образования и науки Республики Казахстан 22626 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в сельском хозяйстве, в частности в полеводстве. Оно предназначено для образования снежных валков,превышающих в 23 раза высоту снежного покрова с целью задержания снега и накопления влаги на зяби, парах, посевах озимых и многолетних трав. Известны устройства снегопахов. Каталог Сельскохозяйственная техника в трех томах под редакцией В.Н. Черноиванова том 1 части 12. Москва Информ Агрох, 1991 г. Аналогом - прототипом служит снегопахвалкователь СВУ-2,6 из книги Сельскохозяйственная техника Каталог(дополнение к каталогу ЦНИИТЭИ 1975 г.), М. ЦНИИТЭИ 1978 г. (стр.78, шифр машины Р 21.37) Всесоюзное объединение Сельхозтехника Совета Министров СССР. Снегопах состоит из левого и правого отвалов,задней и передней балок, правого и левого грядилей,прицепе и ограничительных лыж. Отвалы сварной конструкции выполнены из листа, выгнутого по радиусу, к отвалам по нижней кромке закреплены лемеха. Балки сварной конструкции. Грядили изготовлены из швеллера и закреплены на задней балке шарнирно, а на передней с помощью - хомутов. Отвалы связаны между собой балками и грядилями. К грядилям крепится сварной прицеп,присоединительная серьга которого свободно вращается вокруг горизонтальной оси. Опорные лыжи, предохраняющие снегопах от поломок при заглублении, состоят из лыж и стоек,шарнирно соединенных между собой. На верхнем конце стойки смонтирован винтовой механизм,позволяющий изменять расстояние между опорной поверхностью лыжи и лезвием лемеха отвала в вертикальной плоскости. Недостатком рассмотренного устройства на наш взгляд является то, что данное устройство не захватывает все возможные варианты задержания снега на поле, если снега на поле меньше 10 12 см валок получается размытым. Снег в валке не уплотняется и последний может раздуваться ветром. После прохождения метелей или зимних оттепелей на поверхности снега образуется плотная корка (наст). Наст, подрезаемый ножами отвалов движется к заднему окну в виде глыб, которые сгруживаются у заднего окна и создают дополнительное сопротивление передвижению устройства,валки получаются не соответствующими агротехническим требованиям. Задача изобретения расширение технологических возможностей устройства. Техническим результатом изобретения является то, что устройство может при различных состояниях снежного покрова на поле выполнять данную агротехническую операцию в рамках агротехнических требований. Это достигается тем, что снегопах снабжен рамой на которой симметрично расположены под углом друг к другу отвалы, впереди которых расположен прицеп, а с внешней стороны 2 установлены лыжи. Снегопах дополнительно снабжен двумя ножами, расположенными на переднем брусе,которые установлены от поверхности почвы на расстоянии 10 12 см. Расстояние между ножами С связано с шириной заднего окна В следующей зависимостью СВ-(100 150) На заднем окне снегопаха установлен коробклапан, формирующий прерывистый валок. Сущность изобретения заключается в устранении вышеперечисленных недостатков и расширении технологических возможностей устройства и иллюстрируется фигурами Фиг.- Общий вид снегопаха Фиг.вид по А на фиг.1 (условно клапанкороб не показан) Фиг.- вид по В на фиг.1 (условно показан только короб-клапан) Нами предлагается следующее устройство снегопаха (см. фиг.) это рама, на которой смонтированы симметрично расположенные под углом друг к другу основные отвалы. Основными частями его является левый 1 и правый 2 отвалы,которые жестко закреплены на раме устройства. К раме 3 через грядили 4 шарнирно крепится прицеп 5, который в свою очередь крепится к сцепке или тягачу. На одной из поперечных брусьев рамы крепится лыжа 6 с механизмом регулирования 7, на переднем брусе рамы установлены два вертикальных ножа 8. Концы ножей расположены от поверхности почвы на расстоянии не менее 10 12 см. К задней части выгрузного окна крепится короб-клапан 9. Снегопах работает следующим образом. Согласно инструкции по эксплуатации первое снегозадержание рекомендуется проводить тогда,когда толщина снега на поле достигнет 10 12 см. Снегопах, двигаясь по полю, захватывает снег с поля шириной А (ширина захвата устройства) и за счет отвалов 1 и 2 смещает его к центру устройства. Формируется узкий шириной В слой снегавалок. Валок сдерживает сдувание снега с поля, что повышает количество продуктивной влаги в почве. Если толщина снега больше 10 12 см, то сопротивление движению возрастает,производительность снегопаха падает. Для этого случая у снегопаха имеются две лыжи 6, которые с помощью механизма регулирования глубины 7 устанавливают на требуемую высоту отвала 1 и 2,что способствует нормальному формированию валка снега. Расстояние между ножами С связано с шириной заднего окна В следующей зависимостью СВ-(100 150) Зазор между поверхностью поля и краем ножей составляет 100 120 мм. При наличие наста на поверхности снега ножи прорезают его и полоса снега, прошедшая между ножами С идет в заднее окно А без перемешивания. На эту полосу слева и справа за счет транспортирующей составляющей отвалов укладывается полоса снега. 22626 В этом случае перемешивание снега,захваченного отвалом уменьшается, энергозатраты,связанные с перемешиванием снега попадшим между отвалами снижаются. Формирование снежных валков идет целенаправленно. В целом снижается тяговое усилие снегопаха для описанного выше снежного покрова. Если снега меньше 10 12 см сформировать полноценный валок данным снегопахом затруднительно. Известны технологии и машины способные создавать прерывистый валок-кучку снега. Для этого нами предлагается укомплектовать прототип устройством, которое устанавливается на заднее окно снегопаха и называемое коробом-клапаном 9,состоящим из двух вертикальных стенок 10 неподвижно крепящихся к задней части отвалов 1 и 2 (фиг. ). В задней части короба-клапана по ходу движения установлена подвижная стенка 11,способная совершать периодическое вращательное движение. Вращательное движение задней стенки обусловливается усилием , создаваемое снегом,накопившемся перед ней при движении снегопаха по полю. Работает короб-клапан следующим образом. Снег отвалами собирается с определенного участка поля и транспортируется к центру устройства. Далее он попадает в короб-клапан и собирается кучкой перед вертикальной стенкой 11 короба-клапана. По мере движения снегопаха по полю, кучка увеличивается и увеличивается давление на вертикальную стенку 11, при достижении определенного усилия срабатывает запорное устройство и вертикальная стенка клапана начинает двигаться назад. В нашем случае на полоборота. Пока следующая стенка клапана займет вертикальное положение,далее процесс повторяется. Таким образом на поле будут образованы кучки снега,расположенные прерывисто, вокруг которых при метелях и будет скапливаться снег. Таким образом, техническое решение позволяет расширить технологические возможности снегопаха, создать его работу более качественной,эффективной при различной толщине снежного покрова. Вс многообразие работ по задержанию снега на поле выполняется в рамках предлагаемого снегопаха. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Снегопах, содержащий раму, на которой симметрично расположены под углом друг к другу отвалы, впереди которых расположен прицеп, а с внешней стороны установлены лыжи,отличающийся тем, что снегопах дополнительно снабжен двумя ножами, расстояние между ножами С связано с шириной заднего окна В следующей зависимостью СВ - (100 .150),расположенными на переднем брусе и установлены от поверхности почвы на расстоянии 1012 см. 2. Снегопах по п.1, отличающийся тем, что на заднем окне снегопаха установлен короб-клапан,формирующий прерывистый валок.
