Комбинированная сеялка

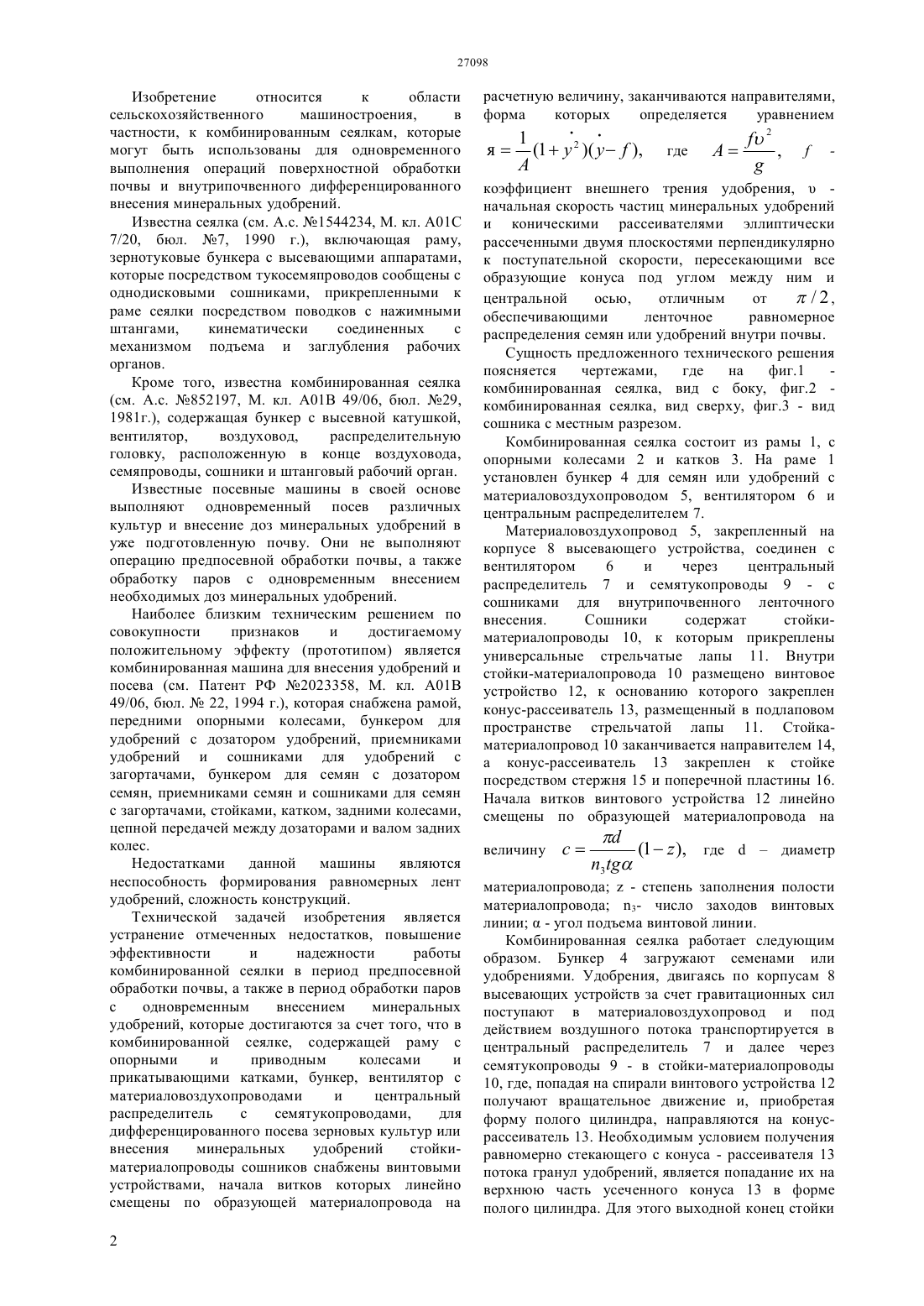

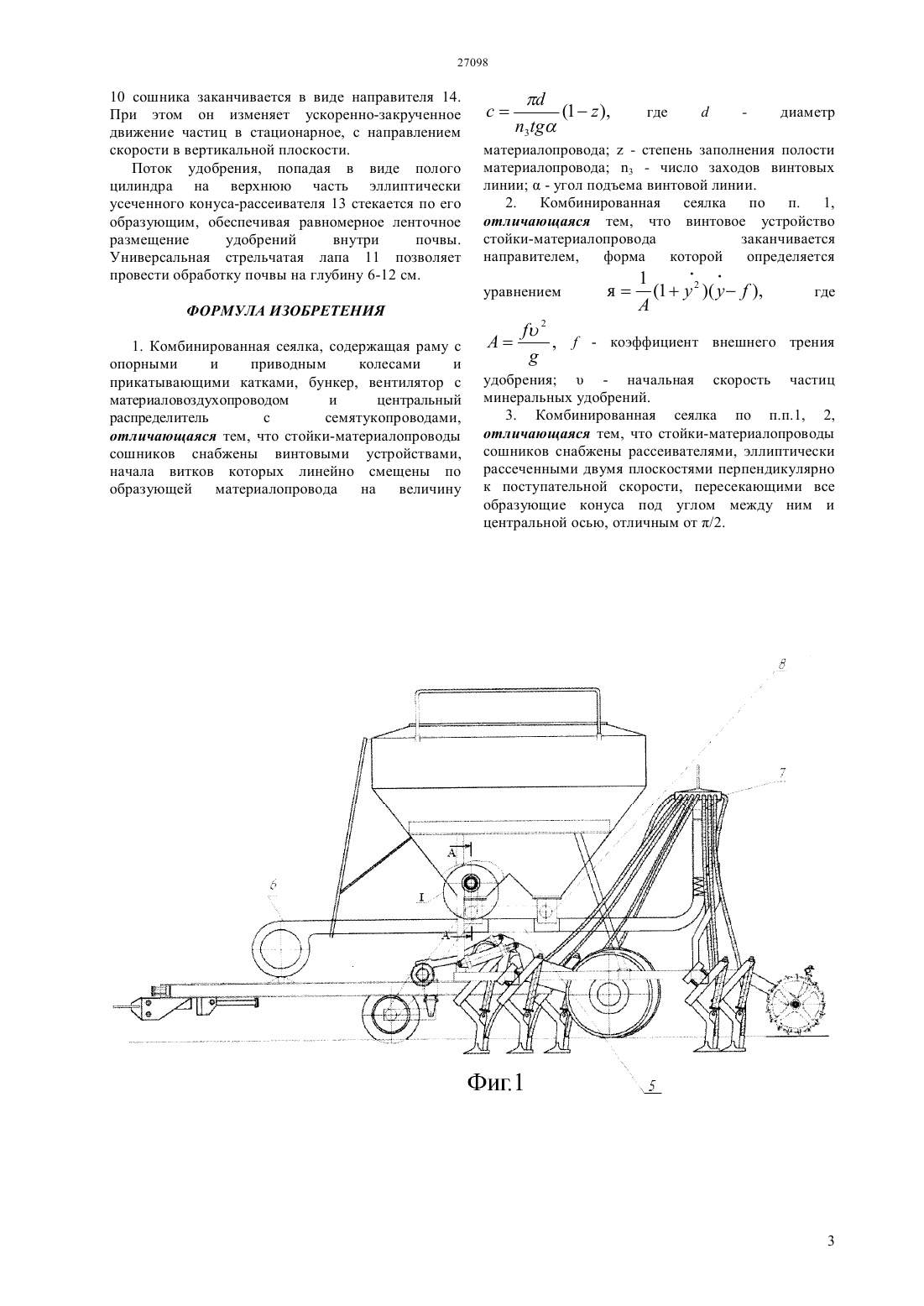

(51) 01 7/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которая достигается за счет того, что стойки-материалопроводы 10 сошников снабжены винтовыми устройствами 12, начала витков которых линейно смещены по образующей материалопровода на расчетную величину,заканчиваются направителями 14, форма которых определяется уравнением ягде удобрения,- начальная скорость частиц минеральных удобрений и коническими рассеивателями 13, эллиптически рассеченными двумя плоскостями перпендикулярно к поступательной скорости, пересекающими все образующие конуса под углом между ним и/2,обеспечивающими ленточное равномерное распределения семян или удобрений внутри почвы.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Нукешев Ерназар Саяхатович Аскаров Нуржан Куралович Тлеумбетов Калдыбек Мирамбекович Сыздыков Данияр Акшекеевич(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности, к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Технической задачей изобретения является повышение эффективности и надежности работы Изобретение относится к области сельскохозяйственного машиностроения,в частности, к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Известна сеялка (см. А.с. 1544234, М. кл. А 01 7/20, бюл. 7, 1990 г.), включающая раму,зернотуковые бункера с высевающими аппаратами,которые посредством тукосемяпроводов сообщены с однодисковыми сошниками, прикрепленными к раме сеялки посредством поводков с нажимными штангами,кинематически соединенных с механизмом подъема и заглубления рабочих органов. Кроме того, известна комбинированная сеялка(см. А.с. 852197, М. кл. А 01 В 49/06, бюл. 29,1981 г.), содержащая бункер с высевной катушкой,вентилятор,воздуховод,распределительную головку, расположенную в конце воздуховода,семяпроводы, сошники и штанговый рабочий орган. Известные посевные машины в своей основе выполняют одновременный посев различных культур и внесение доз минеральных удобрений в уже подготовленную почву. Они не выполняют операцию предпосевной обработки почвы, а также обработку паров с одновременным внесением необходимых доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является комбинированная машина для внесения удобрений и посева (см. Патент РФ 2023358, М. кл. А 01 В 49/06, бюл.22, 1994 г.), которая снабжена рамой,передними опорными колесами, бункером для удобрений с дозатором удобрений, приемниками удобрений и сошниками для удобрений с загортачами, бункером для семян с дозатором семян, приемниками семян и сошниками для семян с загортачами, стойками, катком, задними колесами,цепной передачей между дозаторами и валом задних колес. Недостатками данной машины являются неспособность формирования равномерных лент удобрений, сложность конструкций. Технической задачей изобретения является устранение отмеченных недостатков, повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которые достигаются за счет того, что в комбинированной сеялке, содержащей раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводами и центральный распределитель с семятукопроводами,для дифференцированного посева зерновых культур или внесения минеральных удобрений стойкиматериалопроводы сошников снабжены винтовыми устройствами, начала витков которых линейно смещены по образующей материалопровода на 2 коэффициент внешнего трения удобрения,начальная скорость частиц минеральных удобрений и коническими рассеивателями эллиптически рассеченными двумя плоскостями перпендикулярно к поступательной скорости, пересекающими все образующие конуса под углом между ним и центральной осью,отличным от/ 2,обеспечивающими ленточное равномерное распределения семян или удобрений внутри почвы. Сущность предложенного технического решения поясняется чертежами,где на фиг.1 комбинированная сеялка, вид с боку, фиг.2 комбинированная сеялка, вид сверху, фиг.3 - вид сошника с местным разрезом. Комбинированная сеялка состоит из рамы 1, с опорными колесами 2 и катков 3. На раме 1 установлен бункер 4 для семян или удобрений с материаловоздухопроводом 5, вентилятором 6 и центральным распределителем 7. Материаловоздухопровод 5, закрепленный на корпусе 8 высевающего устройства, соединен с вентилятором 6 и через центральный распределитель 7 и семятукопроводы 9 - с сошниками для внутрипочвенного ленточного внесения. Сошники содержат стойкиматериалопроводы 10, к которым прикреплены универсальные стрельчатые лапы 11. Внутри стойки-материалопровода 10 размещено винтовое устройство 12, к основанию которого закреплен конус-рассеиватель 13, размещенный в подлаповом пространстве стрельчатой лапы 11. Стойкаматериалопровод 10 заканчивается направителем 14,а конус-рассеиватель 13 закреплен к стойке посредством стержня 15 и поперечной пластины 16. Начала витков винтового устройства 12 линейно смещены по образующей материалопровода на величину материалопровода- степень заполнения полости материалопровода 3- число заходов винтовых линии- угол подъема винтовой линии. Комбинированная сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Удобрения, двигаясь по корпусам 8 высевающих устройств за счет гравитационных сил поступают в материаловоздухопровод и под действием воздушного потока транспортируется в центральный распределитель 7 и далее через семятукопроводы 9 - в стойки-материалопроводы 10, где, попадая на спирали винтового устройства 12 получают вращательное движение и, приобретая форму полого цилиндра, направляются на конусрассеиватель 13. Необходимым условием получения равномерно стекающего с конуса - рассеивателя 13 потока гранул удобрений, является попадание их на верхнюю часть усеченного конуса 13 в форме полого цилиндра. Для этого выходной конец стойки 10 сошника заканчивается в виде направителя 14. При этом он изменяет ускоренно-закрученное движение частиц в стационарное, с направлением скорости в вертикальной плоскости. Поток удобрения, попадая в виде полого цилиндра на верхнюю часть эллиптически усеченного конуса-рассеивателя 13 стекается по его образующим, обеспечивая равномерное ленточное размещение удобрений внутри почвы. Универсальная стрельчатая лапа 11 позволяет провести обработку почвы на глубину 6-12 см. материалопровода- степень заполнения полости материалопровода 3 - число заходов винтовых линии- угол подъема винтовой линии. 2. Комбинированная сеялка по п. 1,отличающаяся тем, что винтовое устройство стойки-материалопровода заканчивается направителем,форма которой определяется уравнением ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинированная сеялка, содержащая раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводом и центральный распределитель с семятукопроводами,отличающаяся тем, что стойки-материалопроводы сошников снабжены винтовыми устройствами,начала витков которых линейно смещены по образующей материалопровода на величину удобрения- начальная скорость частиц минеральных удобрений. 3. Комбинированная сеялка по п.п.1, 2,отличающаяся тем, что стойки-материалопроводы сошников снабжены рассеивателями, эллиптически рассеченными двумя плоскостями перпендикулярно к поступательной скорости, пересекающими все образующие конуса под углом между ним и центральной осью, отличным от /2.
