Комбинированнaя сеялка

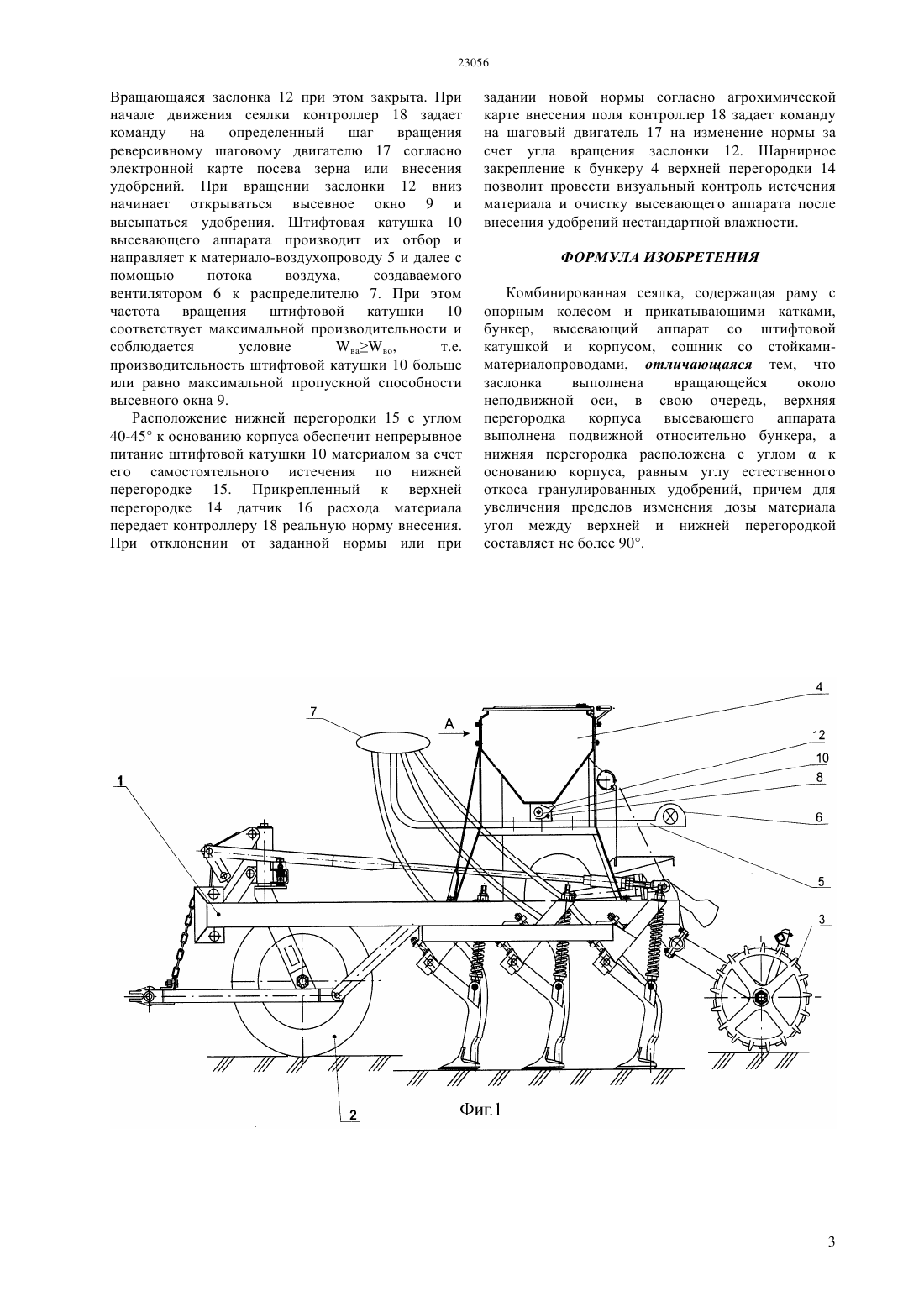

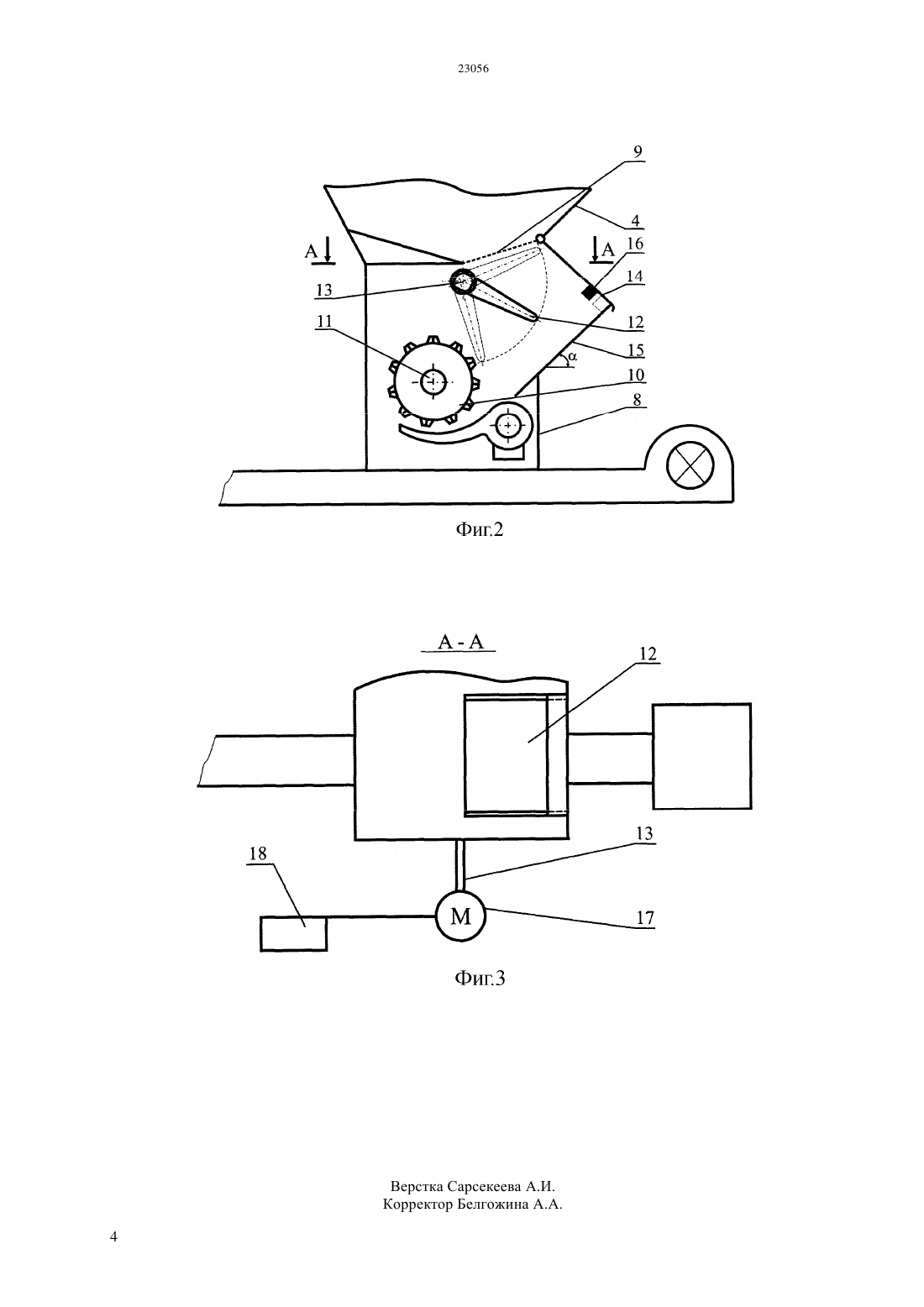

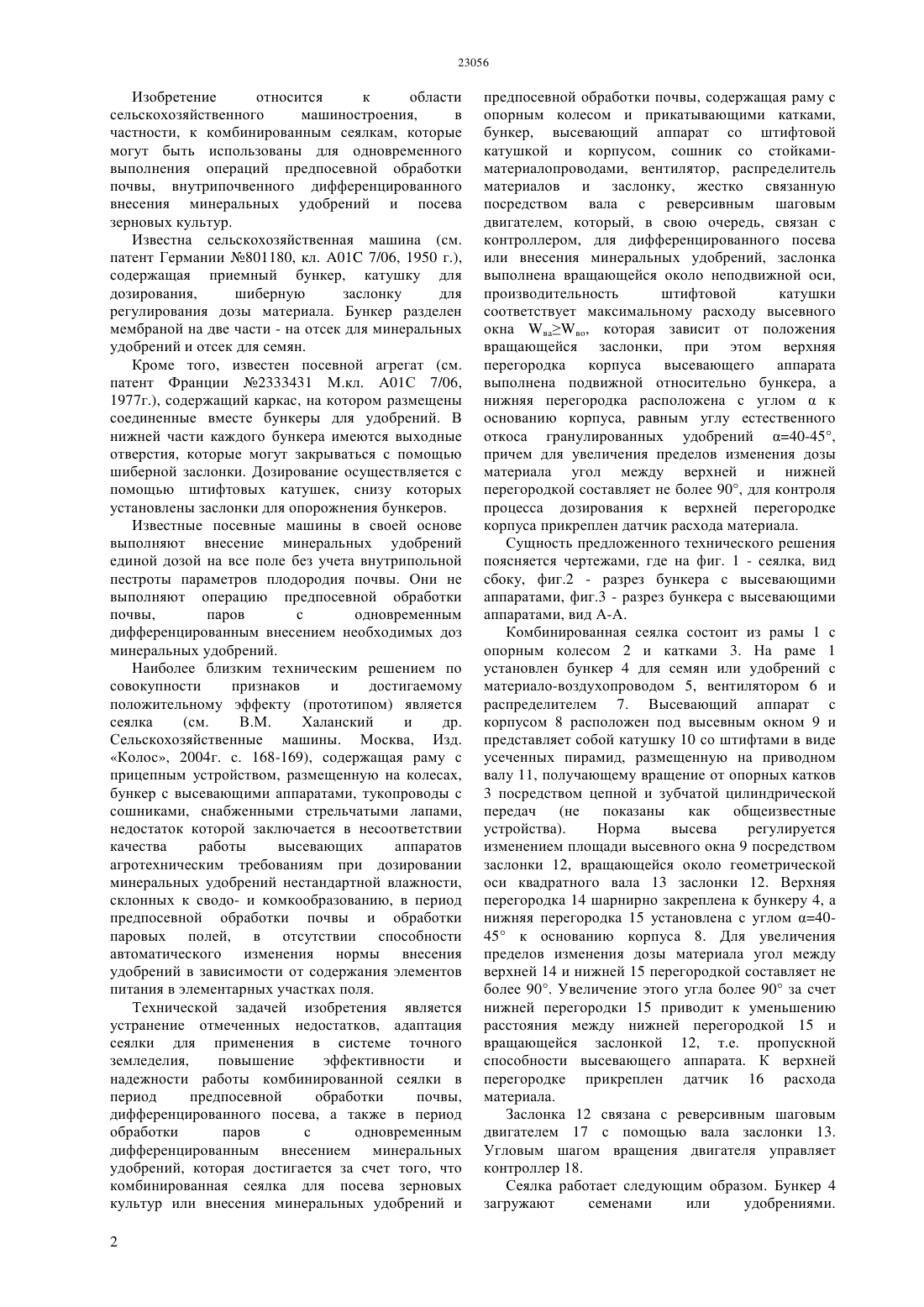

(51) 01 7/12 (2006.01) 01 49/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ могут быть использованы для одновременного выполнения операций предпосевной обработки почвы и внутрипочвенного внесения минеральных удобрений. Технической задачей изобретения является устранение отмеченных недостатков, адаптация сеялки для применения в системе точного земледелия,повышение эффективности и надежности ее работы, которая достигается за счет того, что регулируемая заслонка 12 выполнена вращающейся около геометрической оси квадратного вала 13 заслонки 12, в свою очередь,верхняя перегородка 14 корпуса 8 высевающего аппарата выполнена подвижной относительно бункера 4, а нижняя перегородка 15 расположена под угломк основанию корпуса 8, равным углу естественного откоса гранулированных удобрений 40-45, причем для увеличения пределов изменения дозы материала угол между верхней 14 и нижней перегородкой 15 составляет не более 90,для контроля процесса дозирования к верхней перегородке 14 корпуса 8 прикреплен датчик 16 расхода материала.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Горбунов Борис Николаевич Тлеумбетов Калдыбек Мирамбекович Губашева Алмагуль Мустафаевна Сыздыков Данияр Акшекеевич Изобретение относится к области сельскохозяйственного машиностроения,в частности, к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций предпосевной обработки почвы, внутрипочвенного дифференцированного внесения минеральных удобрений и посева зерновых культур. Известна сельскохозяйственная машина (см. патент Германии 801180, кл. 01 7/06, 1950 г.),содержащая приемный бункер, катушку для дозирования,шиберную заслонку для регулирования дозы материала. Бункер разделен мембраной на две части - на отсек для минеральных удобрений и отсек для семян. Кроме того, известен посевной агрегат (см. патент Франции 2333431 М.кл. А 01 С 7/06,1977 г.), содержащий каркас, на котором размещены соединенные вместе бункеры для удобрений. В нижней части каждого бункера имеются выходные отверстия, которые могут закрываться с помощью шиберной заслонки. Дозирование осуществляется с помощью штифтовых катушек, снизу которых установлены заслонки для опорожнения бункеров. Известные посевные машины в своей основе выполняют внесение минеральных удобрений единой дозой на все поле без учета внутрипольной пестроты параметров плодородия почвы. Они не выполняют операцию предпосевной обработки почвы,паров с одновременным дифференцированным внесением необходимых доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является сеялка(см. В.М. Халанский и др. Сельскохозяйственные машины. Москва, Изд. Колос, 2004 г. с. 168-169), содержащая раму с прицепным устройством, размещенную на колесах,бункер с высевающими аппаратами, тукопроводы с сошниками, снабженными стрельчатыми лапами,недостаток которой заключается в несоответствии качества работы высевающих аппаратов агротехническим требованиям при дозировании минеральных удобрений нестандартной влажности,склонных к сводо- и комкообразованию, в период предпосевной обработки почвы и обработки паровых полей, в отсутствии способности автоматического изменения нормы внесения удобрений в зависимости от содержания элементов питания в элементарных участках поля. Технической задачей изобретения является устранение отмеченных недостатков, адаптация сеялки для применения в системе точного земледелия,повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы,дифференцированного посева, а также в период обработки паров с одновременным дифференцированным внесением минеральных удобрений, которая достигается за счет того, что комбинированная сеялка для посева зерновых культур или внесения минеральных удобрений и 2 предпосевной обработки почвы, содержащая раму с опорным колесом и прикатывающими катками,бункер, высевающий аппарат со штифтовой катушкой и корпусом, сошник со стойкамиматериалопроводами, вентилятор, распределитель материалов и заслонку, жестко связанную посредством вала с реверсивным шаговым двигателем, который, в свою очередь, связан с контроллером, для дифференцированного посева или внесения минеральных удобрений, заслонка выполнена вращающейся около неподвижной оси,производительность штифтовой катушки соответствует максимальному расходу высевного окна вв, которая зависит от положения вращающейся заслонки, при этом верхняя перегородка корпуса высевающего аппарата выполнена подвижной относительно бункера, а нижняя перегородка расположена с угломк основанию корпуса, равным углу естественного откоса гранулированных удобрений 40-45,причем для увеличения пределов изменения дозы материала угол между верхней и нижней перегородкой составляет не более 90, для контроля процесса дозирования к верхней перегородке корпуса прикреплен датчик расхода материала. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 - сеялка, вид сбоку, фиг.2 - разрез бункера с высевающими аппаратами, фиг.3 - разрез бункера с высевающими аппаратами, вид А-А. Комбинированная сеялка состоит из рамы 1 с опорным колесом 2 и катками 3. На раме 1 установлен бункер 4 для семян или удобрений с материало-воздухопроводом 5, вентилятором 6 и распределителем 7. Высевающий аппарат с корпусом 8 расположен под высевным окном 9 и представляет собой катушку 10 со штифтами в виде усеченных пирамид, размещенную на приводном валу 11, получающему вращение от опорных катков 3 посредством цепной и зубчатой цилиндрической передач (не показаны как общеизвестные устройства). Норма высева регулируется изменением площади высевного окна 9 посредством заслонки 12, вращающейся около геометрической оси квадратного вала 13 заслонки 12. Верхняя перегородка 14 шарнирно закреплена к бункеру 4, а нижняя перегородка 15 установлена с углом 4045 к основанию корпуса 8. Для увеличения пределов изменения дозы материала угол между верхней 14 и нижней 15 перегородкой составляет не более 90. Увеличение этого угла более 90 за счет нижней перегородки 15 приводит к уменьшению расстояния между нижней перегородкой 15 и вращающейся заслонкой 12, т.е. пропускной способности высевающего аппарата. К верхней перегородке прикреплен датчик 16 расхода материала. Заслонка 12 связана с реверсивным шаговым двигателем 17 с помощью вала заслонки 13. Угловым шагом вращения двигателя управляет контроллер 18. Сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Вращающаяся заслонка 12 при этом закрыта. При начале движения сеялки контроллер 18 задает команду на определенный шаг вращения реверсивному шаговому двигателю 17 согласно электронной карте посева зерна или внесения удобрений. При вращении заслонки 12 вниз начинает открываться высевное окно 9 и высыпаться удобрения. Штифтовая катушка 10 высевающего аппарата производит их отбор и направляет к материало-воздухопроводу 5 и далее с помощью потока воздуха,создаваемого вентилятором 6 к распределителю 7. При этом частота вращения штифтовой катушки 10 соответствует максимальной производительности и соблюдается условие вво,т.е. производительность штифтовой катушки 10 больше или равно максимальной пропускной способности высевного окна 9. Расположение нижней перегородки 15 с углом 40-45 к основанию корпуса обеспечит непрерывное питание штифтовой катушки 10 материалом за счет его самостоятельного истечения по нижней перегородке 15. Прикрепленный к верхней перегородке 14 датчик 16 расхода материала передает контроллеру 18 реальную норму внесения. При отклонении от заданной нормы или при задании новой нормы согласно агрохимической карте внесения поля контроллер 18 задает команду на шаговый двигатель 17 на изменение нормы за счет угла вращения заслонки 12. Шарнирное закрепление к бункеру 4 верхней перегородки 14 позволит провести визуальный контроль истечения материала и очистку высевающего аппарата после внесения удобрений нестандартной влажности. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированная сеялка, содержащая раму с опорным колесом и прикатывающими катками,бункер, высевающий аппарат со штифтовой катушкой и корпусом, сошник со стойкамиматериалопроводами, отличающаяся тем, что заслонка выполнена вращающейся около неподвижной оси, в свою очередь, верхняя перегородка корпуса высевающего аппарата выполнена подвижной относительно бункера, а нижняя перегородка расположена с угломк основанию корпуса, равным углу естественного откоса гранулированных удобрений, причем для увеличения пределов изменения дозы материала угол между верхней и нижней перегородкой составляет не более 90.
