Сеялка-гребнеобразователь

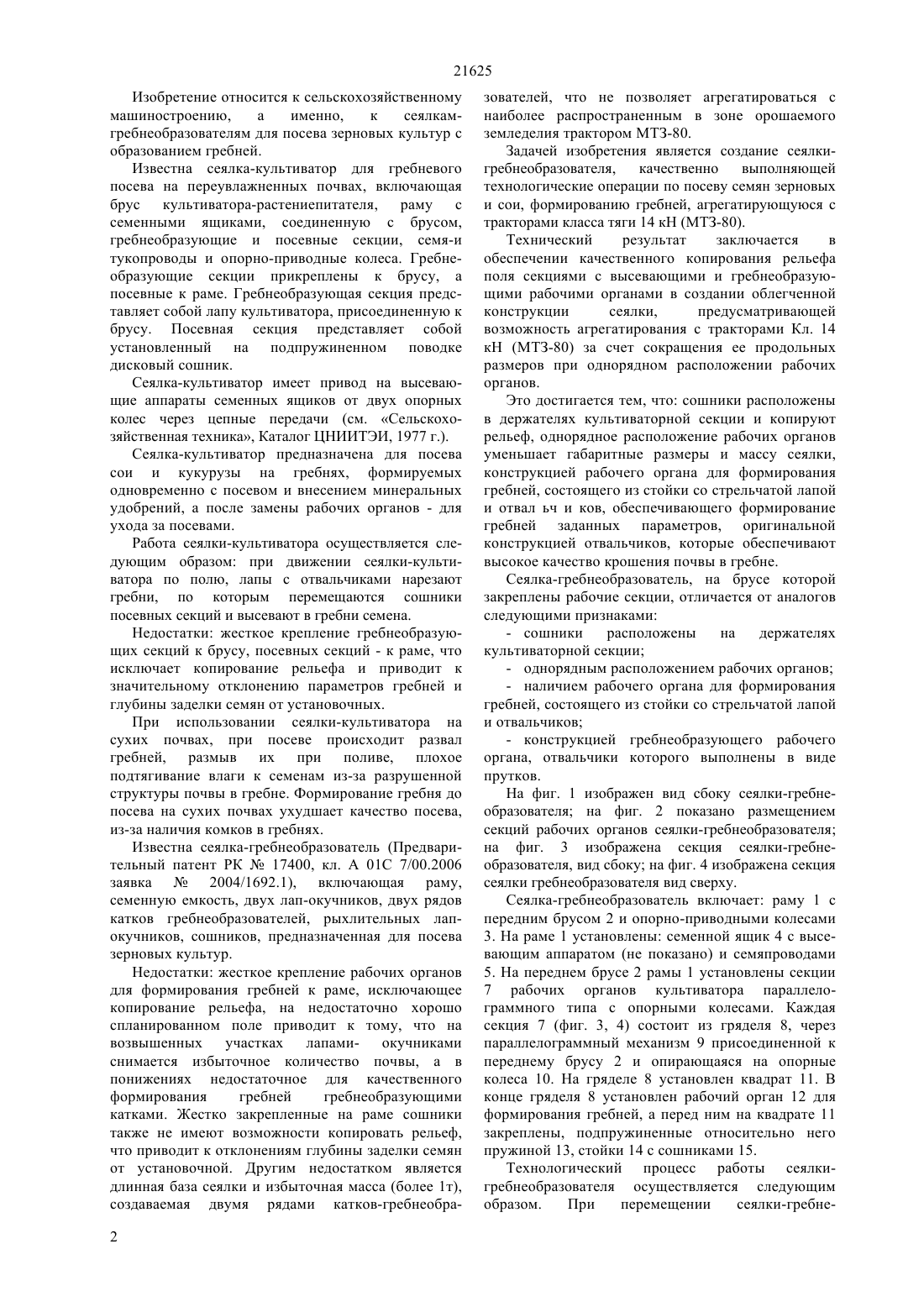

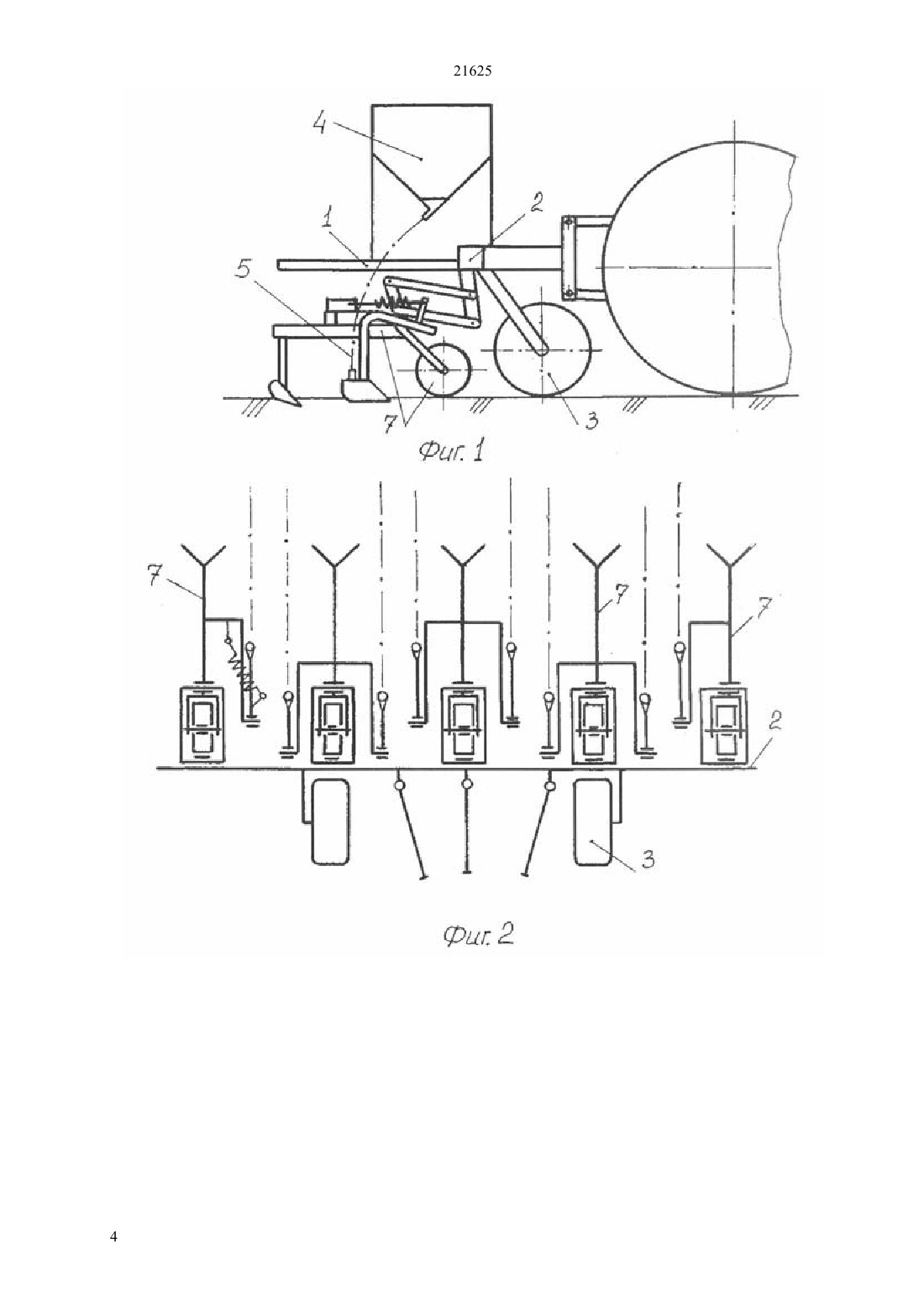

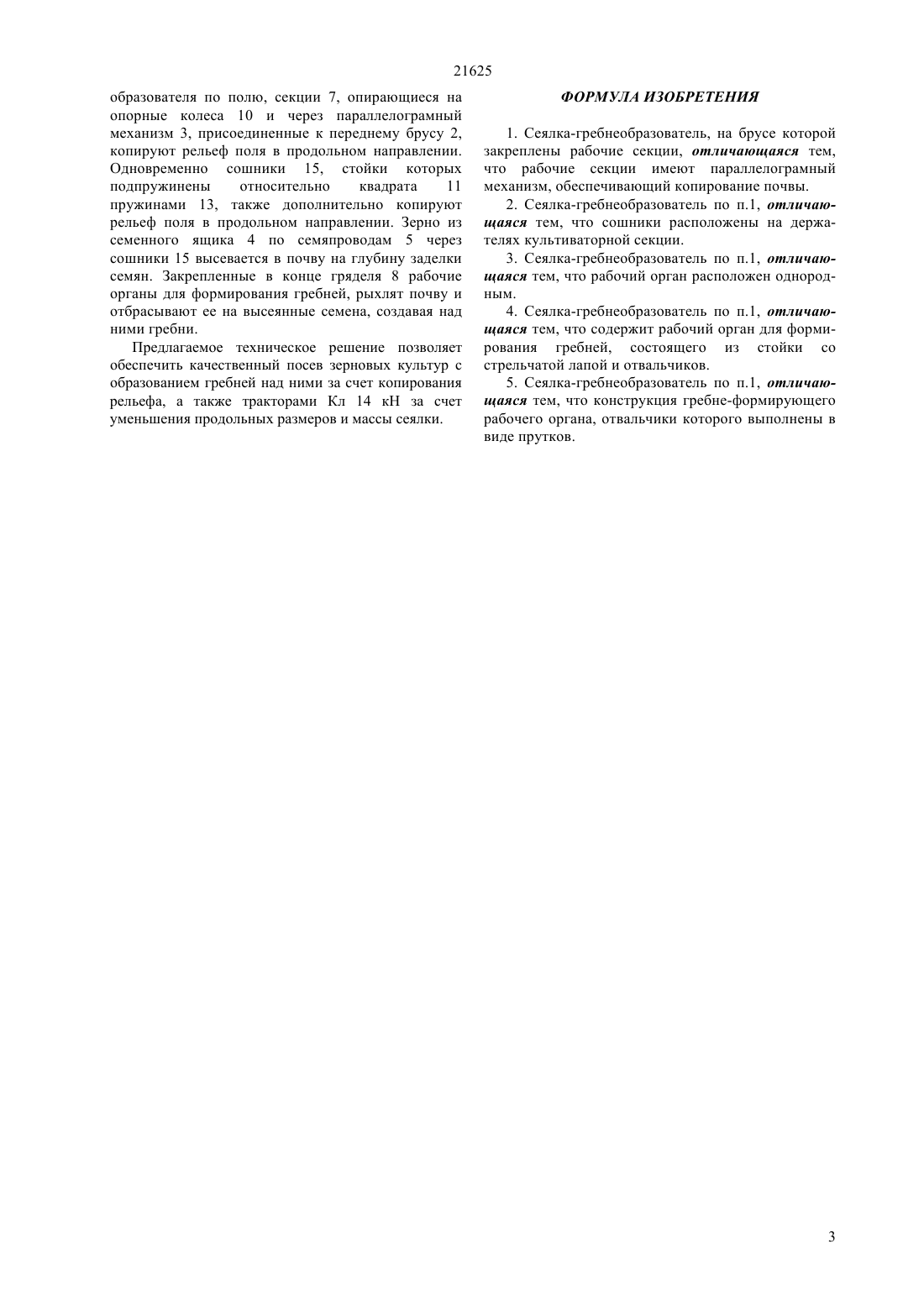

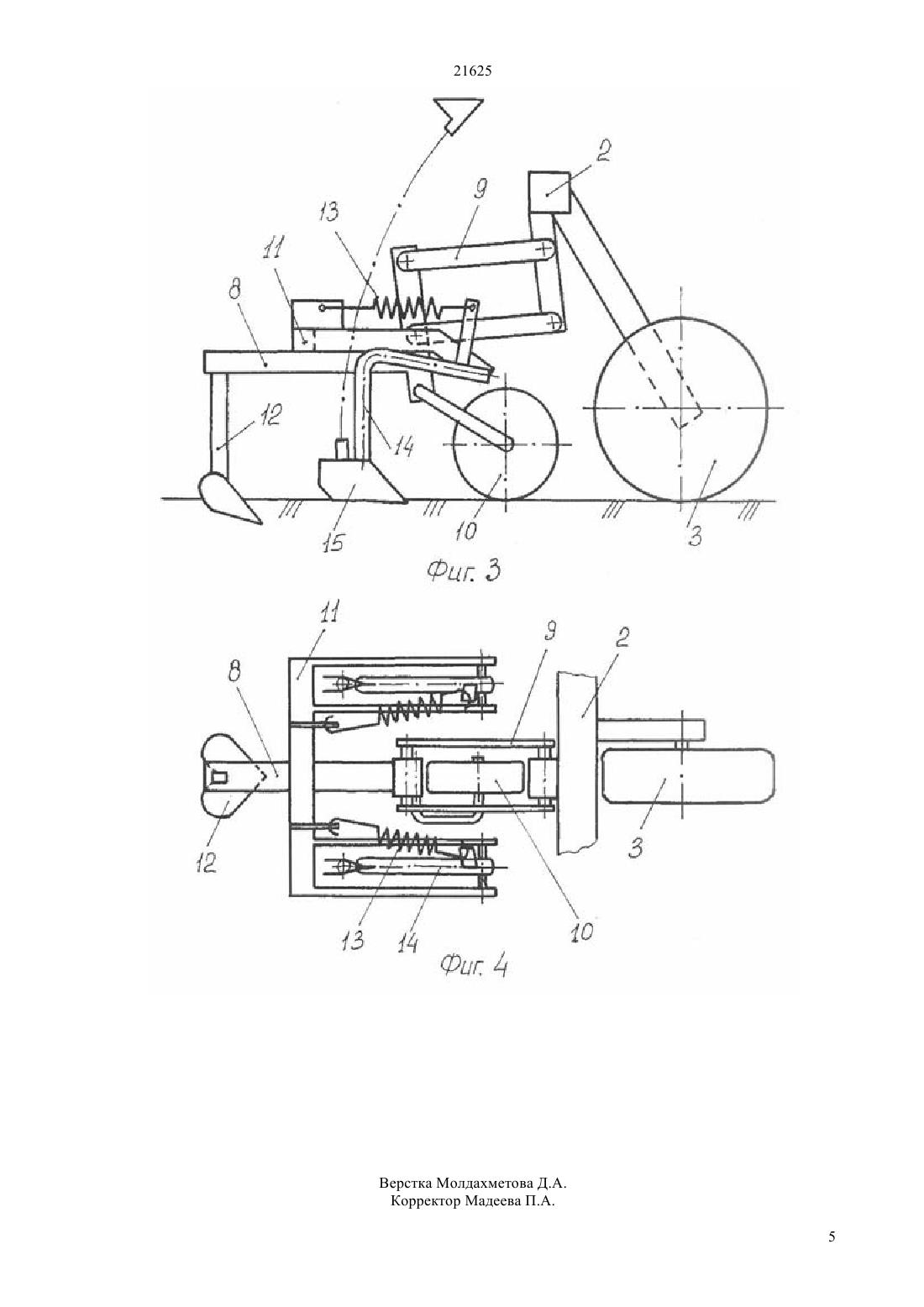

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ высевающими и гребнеобразующими рабочими органами в продольной и поперечной плоскостях, а также сокращение продольных размеров сеялки, ее массы и возможности агрегатирования с тракторами Кл. 14 кН. Сеялка-гребнеобразователь включает раму 1 с передним брусом 2 и опорно-приводными колесами 3. На раме 1 установлены семенной ящик 4 с высевающим аппаратом и семяпроводами 4. На переднем брусе 2 рамы 1 установлены секции 7 рабочих органов культиватора параллелограммного типа с опорными колесами. Каждая секция 7 состоит из гряделя 8, через параллелограммный механизм присоединенная к переднему брусу 2 и опирающаяся на опорные колеса 10. На гряделе 8 установлен квадрат 11. В конце гряделя 8 установлен рабочий орган 12 для формирования гребней, а перед ним на квадрате 11 закреплены,подпружиненные относительно него пружиной 13,стойки 14 с сошниками 15.(72) Рзалиев Аскар Сапашевич Голобородько Валерия Павловна Чирков Александр Григорьевич Ялгасов Ниетулла Мусинович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства(56) Предварительный патент РК 17400, кл. А 01 С 7/00, 2006(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к сеялкамгребнеобразователям для посева зерновых культур с образованием гребней. Технический результат, достигаемый изобретением, заключается в обеспечении качественного копирования рельефа поля секциями с 21625 Изобретение относится к сельскохозяйственному машиностроению,а именно,к сеялкамгребнеобразователям для посева зерновых культур с образованием гребней. Известна сеялка-культиватор для гребневого посева на переувлажненных почвах, включающая брус культиватора-растениепитателя, раму с семенными ящиками, соединенную с брусом,гребнеобразующие и посевные секции, семя-и тукопроводы и опорно-приводные колеса. Гребнеобразующие секции прикреплены к брусу, а посевные к раме. Гребнеобразующая секция представляет собой лапу культиватора, присоединенную к брусу. Посевная секция представляет собой установленный на подпружиненном поводке дисковый сошник. Сеялка-культиватор имеет привод на высевающие аппараты семенных ящиков от двух опорных колес через цепные передачи (см. Сельскохозяйственная техника, Каталог ЦНИИТЭИ, 1977 г.). Сеялка-культиватор предназначена для посева сои и кукурузы на гребнях, формируемых одновременно с посевом и внесением минеральных удобрений, а после замены рабочих органов - для ухода за посевами. Работа сеялки-культиватора осуществляется следующим образом при движении сеялки-культиватора по полю, лапы с отвальчиками нарезают гребни, по которым перемещаются сошники посевных секций и высевают в гребни семена. Недостатки жесткое крепление гребнеобразующих секций к брусу, посевных секций - к раме, что исключает копирование рельефа и приводит к значительному отклонению параметров гребней и глубины заделки семян от установочных. При использовании сеялки-культиватора на сухих почвах, при посеве происходит развал гребней, размыв их при поливе, плохое подтягивание влаги к семенам из-за разрушенной структуры почвы в гребне. Формирование гребня до посева на сухих почвах ухудшает качество посева,из-за наличия комков в гребнях. Известна сеялка-гребнеобразователь (Предварительный патент РК 17400, кл. А 01 С 7/00.2006 заявка 2004/1692.1), включающая раму,семенную емкость, двух лап-окучников, двух рядов катков гребнеобразователей, рыхлительных лапокучников, сошников, предназначенная для посева зерновых культур. Недостатки жесткое крепление рабочих органов для формирования гребней к раме, исключающее копирование рельефа, на недостаточно хорошо спланированном поле приводит к тому, что на возвышенных участках лапами- окучниками снимается избыточное количество почвы, а в понижениях недостаточное для качественного формирования гребней гребнеобразующими катками. Жестко закрепленные на раме сошники также не имеют возможности копировать рельеф,что приводит к отклонениям глубины заделки семян от установочной. Другим недостатком является длинная база сеялки и избыточная масса (более 1 т),создаваемая двумя рядами катков-гребнеобра 2 зователей, что не позволяет агрегатироваться с наиболее распространенным в зоне орошаемого земледелия трактором МТЗ-80. Задачей изобретения является создание сеялкигребнеобразователя, качественно выполняющей технологические операции по посеву семян зерновых и сои, формированию гребней, агрегатирующуюся с тракторами класса тяги 14 кН (МТЗ-80). Технический результат заключается в обеспечении качественного копирования рельефа поля секциями с высевающими и гребнеобразующими рабочими органами в создании облегченной конструкции сеялки,предусматривающей возможность агрегатирования с тракторами Кл. 14 кН (МТЗ-80) за счет сокращения ее продольных размеров при однорядном расположении рабочих органов. Это достигается тем, что сошники расположены в держателях культиваторной секции и копируют рельеф, однорядное расположение рабочих органов уменьшает габаритные размеры и массу сеялки,конструкцией рабочего органа для формирования гребней, состоящего из стойки со стрельчатой лапой и отвал ьч и ков, обеспечивающего формирование гребней заданных параметров, оригинальной конструкцией отвальчиков, которые обеспечивают высокое качество крошения почвы в гребне. Сеялка-гребнеобразователь, на брусе которой закреплены рабочие секции, отличается от аналогов следующими признаками- сошники расположены на держателях культиваторной секции- однорядным расположением рабочих органов- наличием рабочего органа для формирования гребней, состоящего из стойки со стрельчатой лапой и отвальчиков- конструкцией гребнеобразующего рабочего органа, отвальчики которого выполнены в виде прутков. На фиг. 1 изображен вид сбоку сеялки-гребнеобразователя на фиг. 2 показано размещением секций рабочих органов сеялки-гребнеобразователя на фиг. 3 изображена секция сеялки-гребнеобразователя, вид сбоку на фиг. 4 изображена секция сеялки гребнеобразователя вид сверху. Сеялка-гребнеобразователь включает раму 1 с передним брусом 2 и опорно-приводными колесами 3. На раме 1 установлены семенной ящик 4 с высевающим аппаратом (не показано) и семяпроводами 5. На переднем брусе 2 рамы 1 установлены секции 7 рабочих органов культиватора параллелограммного типа с опорными колесами. Каждая секция 7 (фиг. 3, 4) состоит из гряделя 8, через параллелограммный механизм 9 присоединенной к переднему брусу 2 и опирающаяся на опорные колеса 10. На гряделе 8 установлен квадрат 11. В конце гряделя 8 установлен рабочий орган 12 для формирования гребней, а перед ним на квадрате 11 закреплены, подпружиненные относительно него пружиной 13, стойки 14 с сошниками 15. Технологический процесс работы сеялкигребнеобразователя осуществляется следующим образом. При перемещении сеялки-гребне 21625 образователя по полю, секции 7, опирающиеся на опорные колеса 10 и через параллелограмный механизм 3, присоединенные к переднему брусу 2,копируют рельеф поля в продольном направлении. Одновременно сошники 15, стойки которых подпружинены относительно квадрата 11 пружинами 13, также дополнительно копируют рельеф поля в продольном направлении. Зерно из семенного ящика 4 по семяпроводам 5 через сошники 15 высевается в почву на глубину заделки семян. Закрепленные в конце гряделя 8 рабочие органы для формирования гребней, рыхлят почву и отбрасывают ее на высеянные семена, создавая над ними гребни. Предлагаемое техническое решение позволяет обеспечить качественный посев зерновых культур с образованием гребней над ними за счет копирования рельефа, а также тракторами Кл 14 кН за счет уменьшения продольных размеров и массы сеялки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сеялка-гребнеобразователь, на брусе которой закреплены рабочие секции, отличающаяся тем,что рабочие секции имеют параллелограмный механизм, обеспечивающий копирование почвы. 2. Сеялка-гребнеобразователь по п.1, отличающаяся тем, что сошники расположены на держателях культиваторной секции. 3. Сеялка-гребнеобразователь по п.1, отличающаяся тем, что рабочий орган расположен однородным. 4. Сеялка-гребнеобразователь по п.1, отличающаяся тем, что содержит рабочий орган для формирования гребней, состоящего из стойки со стрельчатой лапой и отвальчиков. 5. Сеялка-гребнеобразователь по п.1, отличающаяся тем, что конструкция гребне-формирующего рабочего органа, отвальчики которого выполнены в виде прутков.
