Сеялка-культиватор

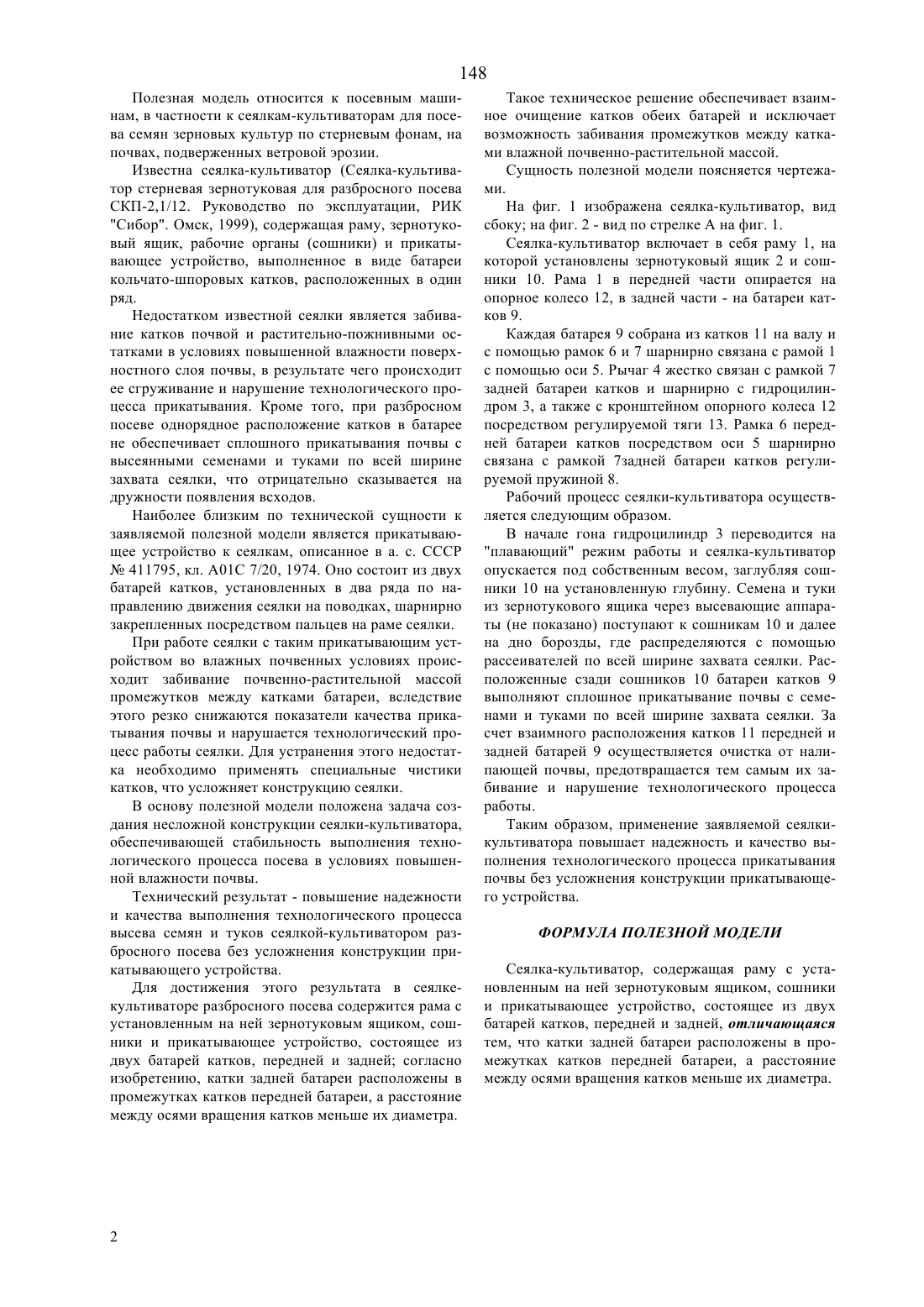

(51)7 01 7/08 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Гайфуллин Гаяз Закирович Курач Александр Александрович Астафьев Владимир Леонидович Вологин Василий Николаевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Целинный научноисследовательский институт механизации и электрификации сельского хозяйства(57) Полезная модель относится к посевным машинам, в частности, к сеялкам-культиваторам для по сева семян зерновых культур по стерневым фонам,на почвах, подверженных ветровой эрозии. Сеялка-культиватор содержит раму, зернотуковый ящик, сошники и прикатывающее устройство. Прикатывающее устройство состоит из двух батарей катков, передней и задней, при этом катки задней батареи расположены в промежутках катков передней батареи, а расстояние между осями вращения катков меньше их диаметра. Технический результат - повышение надежности и качества выполнения технологического процесса прикатывания почвы при разбросном посеве без усложнения конструкции прикатывающего устройства. 148 Полезная модель относится к посевным машинам, в частности к сеялкам-культиваторам для посева семян зерновых культур по стерневым фонам, на почвах, подверженных ветровой эрозии. Известна сеялка-культиватор (Сеялка-культиватор стерневая зернотуковая для разбросного посева СКП-2,1/12. Руководство по эксплуатации, РИК Сибор. Омск, 1999), содержащая раму, зернотуковый ящик, рабочие органы (сошники) и прикатывающее устройство, выполненное в виде батареи кольчато-шпоровых катков, расположенных в один ряд. Недостатком известной сеялки является забивание катков почвой и растительно-пожнивными остатками в условиях повышенной влажности поверхностного слоя почвы, в результате чего происходит ее сгруживание и нарушение технологического процесса прикатывания. Кроме того, при разбросном посеве однорядное расположение катков в батарее не обеспечивает сплошного прикатывания почвы с высеянными семенами и туками по всей ширине захвата сеялки, что отрицательно сказывается на дружности появления всходов. Наиболее близким по технической сущности к заявляемой полезной модели является прикатывающее устройство к сеялкам, описанное в а. с. СССР 411795, кл. А 01 7/20, 1974. Оно состоит из двух батарей катков, установленных в два ряда по направлению движения сеялки на поводках, шарнирно закрепленных посредством пальцев на раме сеялки. При работе сеялки с таким прикатывающим устройством во влажных почвенных условиях происходит забивание почвенно-растительной массой промежутков между катками батареи, вследствие этого резко снижаются показатели качества прикатывания почвы и нарушается технологический процесс работы сеялки. Для устранения этого недостатка необходимо применять специальные чистики катков, что усложняет конструкцию сеялки. В основу полезной модели положена задача создания несложной конструкции сеялки-культиватора,обеспечивающей стабильность выполнения технологического процесса посева в условиях повышенной влажности почвы. Технический результат - повышение надежности и качества выполнения технологического процесса высева семян и туков сеялкой-культиватором разбросного посева без усложнения конструкции прикатывающего устройства. Для достижения этого результата в сеялкекультиваторе разбросного посева содержится рама с установленным на ней зернотуковым ящиком, сошники и прикатывающее устройство, состоящее из двух батарей катков, передней и задней согласно изобретению, катки задней батареи расположены в промежутках катков передней батареи, а расстояние между осями вращения катков меньше их диаметра. Такое техническое решение обеспечивает взаимное очищение катков обеих батарей и исключает возможность забивания промежутков между катками влажной почвенно-растительной массой. Сущность полезной модели поясняется чертежами. На фиг. 1 изображена сеялка-культиватор, вид сбоку на фиг. 2 - вид по стрелке А на фиг. 1. Сеялка-культиватор включает в себя раму 1, на которой установлены зернотуковый ящик 2 и сошники 10. Рама 1 в передней части опирается на опорное колесо 12, в задней части - на батареи катков 9. Каждая батарея 9 собрана из катков 11 на валу и с помощью рамок 6 и 7 шарнирно связана с рамой 1 с помощью оси 5. Рычаг 4 жестко связан с рамкой 7 задней батареи катков и шарнирно с гидроцилиндром 3, а также с кронштейном опорного колеса 12 посредством регулируемой тяги 13. Рамка 6 передней батареи катков посредством оси 5 шарнирно связана с рамкой 7 задней батареи катков регулируемой пружиной 8. Рабочий процесс сеялки-культиватора осуществляется следующим образом. В начале гона гидроцилиндр 3 переводится на плавающий режим работы и сеялка-культиватор опускается под собственным весом, заглубляя сошники 10 на установленную глубину. Семена и туки из зернотукового ящика через высевающие аппараты (не показано) поступают к сошникам 10 и далее на дно борозды, где распределяются с помощью рассеивателей по всей ширине захвата сеялки. Расположенные сзади сошников 10 батареи катков 9 выполняют сплошное прикатывание почвы с семенами и туками по всей ширине захвата сеялки. За счет взаимного расположения катков 11 передней и задней батарей 9 осуществляется очистка от налипающей почвы, предотвращается тем самым их забивание и нарушение технологического процесса работы. Таким образом, применение заявляемой сеялкикультиватора повышает надежность и качество выполнения технологического процесса прикатывания почвы без усложнения конструкции прикатывающего устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Сеялка-культиватор, содержащая раму с установленным на ней зернотуковым ящиком, сошники и прикатывающее устройство, состоящее из двух батарей катков, передней и задней, отличающаяся тем, что катки задней батареи расположены в промежутках катков передней батареи, а расстояние между осями вращения катков меньше их диаметра.
