Транспортное приспособление к широкозахватным сеялкам

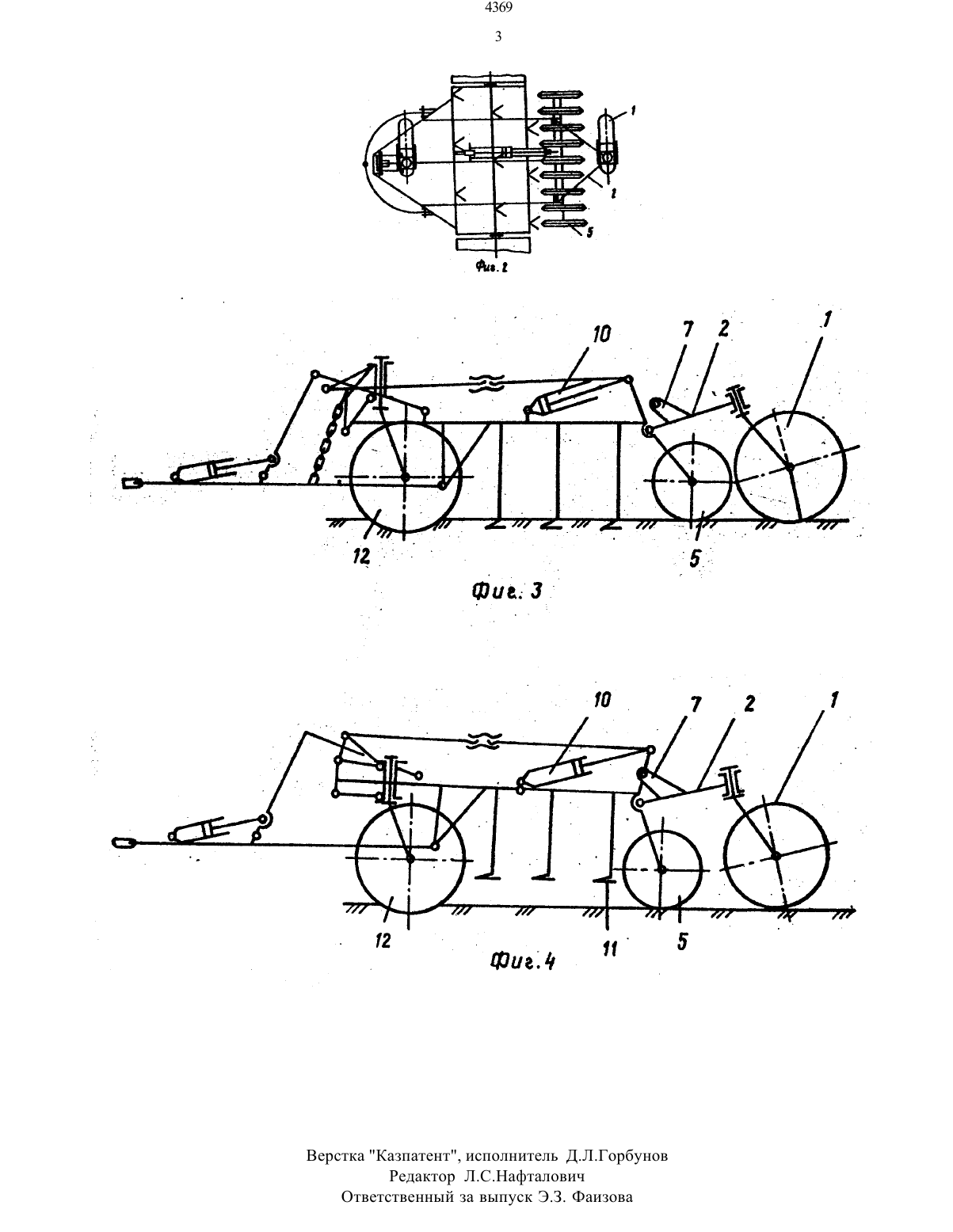

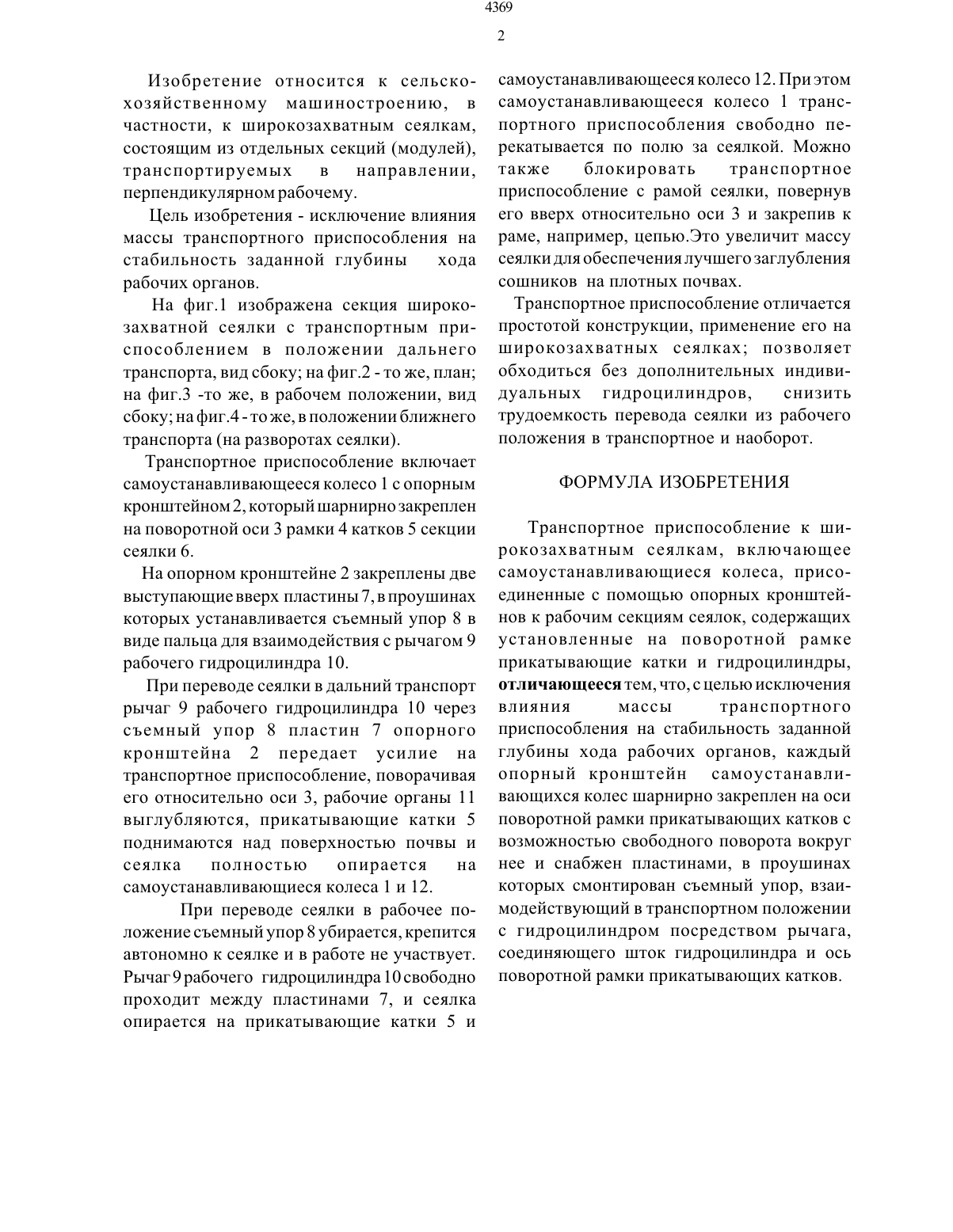

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Головное специализированное конструкторское бюро по противоэрозионной техникечастност, и к широкозахватным сеялкам,транспортируемым в направлении, перпендикулярном рабочему. Целью изобретения является исключение влияния массы транспортного приспособления на стабильность заданной глубины хода рабочих органов. Приспособление включает самоустанавливающееся колесо 1 с упорным кронштейном 2, который шарнирно закреплен на поворотной оси 3 рамки 4 опорных катков 5 секции сеялки 6. На опорном кронштейне 2 закреплены две выступающие вверх пластины 7 с проушинами. В проушинах пластин 7 устанавливается съемный упор 8,который при переводе сеялки в транспортное положение взаимодействует с рычагом 9 рабочего гидроцилиндра 10, поворачивая опорные кронштейны 2 вокруг оси 3 рамки опорных катков 5, при этом осуществляется подъем сеялки. При переводе сеялки в рабочее положение съемный упор 8 убирается, и самоустанавливающееся колесо 1 свободно перекатывается по полю за сеялкой. 4 ил.Изобретение относится к сельскохозяйственному машиностроению, в частности, к широкозахватнь 1 м сеялкам,состоящим из отдельных секций (модулей),транспортируемых в направлении,перпендикулярном рабочему.Цель изобретения - исключение влияния массы транспортного приспособления на стабильность заданной глубины хода рабочих органов.На фиг.1 изображена секция широкозахватной сеялки с транспортным приспособлением в положении дальнего транспорта, вид сбоку на фиг.2 - то же, план на фиг.3 -то же, в рабочем положении, вид сбоку на фиг.4 - то же, в положении ближнего транспорта (на разворотах сеялки).Транспортное приспособление включает самоустанавливающееся колесо 1 с опорным кронштейном 2, который шарнирно закреплен на поворотной оси 3 рамки 4 катков 5 секции сеялки 6.На опорном кронштейне 2 закреплены две выступающие вверх пластины 7, в проушинах которых устанавливается съемный упор 8 в виде пальца для взаимодействия с рычагом 9 рабочего гидроцилиндра 10.При переводе сеялки в дальний транспорт рычаг 9 рабочего гидроцилиндра 10 через съемный упор 8 пластин 7 опорного кронштейна 2 передает усилие на транспортное приспособление, поворачивая его относительно оси 3, рабочие органы 11 выглубляются, прикатывающие катки 5 поднимаются над поверхностью почвы и сеялка полностью опирается на самоустанавливающиеся колеса 1 и 12.При переводе сеялки в рабочее положение съемный упор 8 убирается, крепится автономно к сеялке и в работе не участвует. Рычаг 9 рабочего гидроцилиндра 10 свободно проходит между пластинами 7, и сеялка опирается на прикатывающие катки 5 исамоустанавливающееся колесо 12. При этом самоустанавливающееся колесо 1 транспортного приспособления свободно перекатывается по полю за сеялкой. Можно также блокировать транспортное приспособление с рамой сеялки, повернув его вверх относительно оси 3 и закрепив к раме, например, цепью.Это увеличит массу сеялки для обеспечения лучшего заглубления сошников на плотных почвах. Транспортное приспособление отличается простотой конструкции, применение его на широкозахватных сеялках позволяет обходиться без дополнительных индивидуальных гидроцилиндров, снизить трудоемкость перевода сеялки из рабочего положения в транспортное и наоборот.Транспортное приспособление к широкозахватным сеялкам, включающее самоустанавливающиеся колеса, присоединенные с помощью опорных кронштейнов к рабочим секциям сеялок, содержащих установленные на поворотной рамке прикатывающие катки и гидроцилиндры,отличающееся тем, что, с целью исключения влияния массы транспортного приспособления на стабильность заданной глубины хода рабочих органов, каждый опорный кронштейн самоустанавливающихся колес шарнирно закреплен на оси поворотной рамки прикатывающих катков с возможностью свободного поворота вокруг нее и снабжен пластинами, в проушинах которых смонтирован съемный упор, взаимодействующий в транспортном положении с гидроцилиндром посредством рычага,соединяющего шток гидроцилиндра и ось поворотной рамки прикатывающих катков.Верстка Казпатент, исполнитель ДЛ.Горбунов Редактор Л.С.Нафталович Ответственный за выпуск Э.3. Фаизова
