Рыхлитель почвы

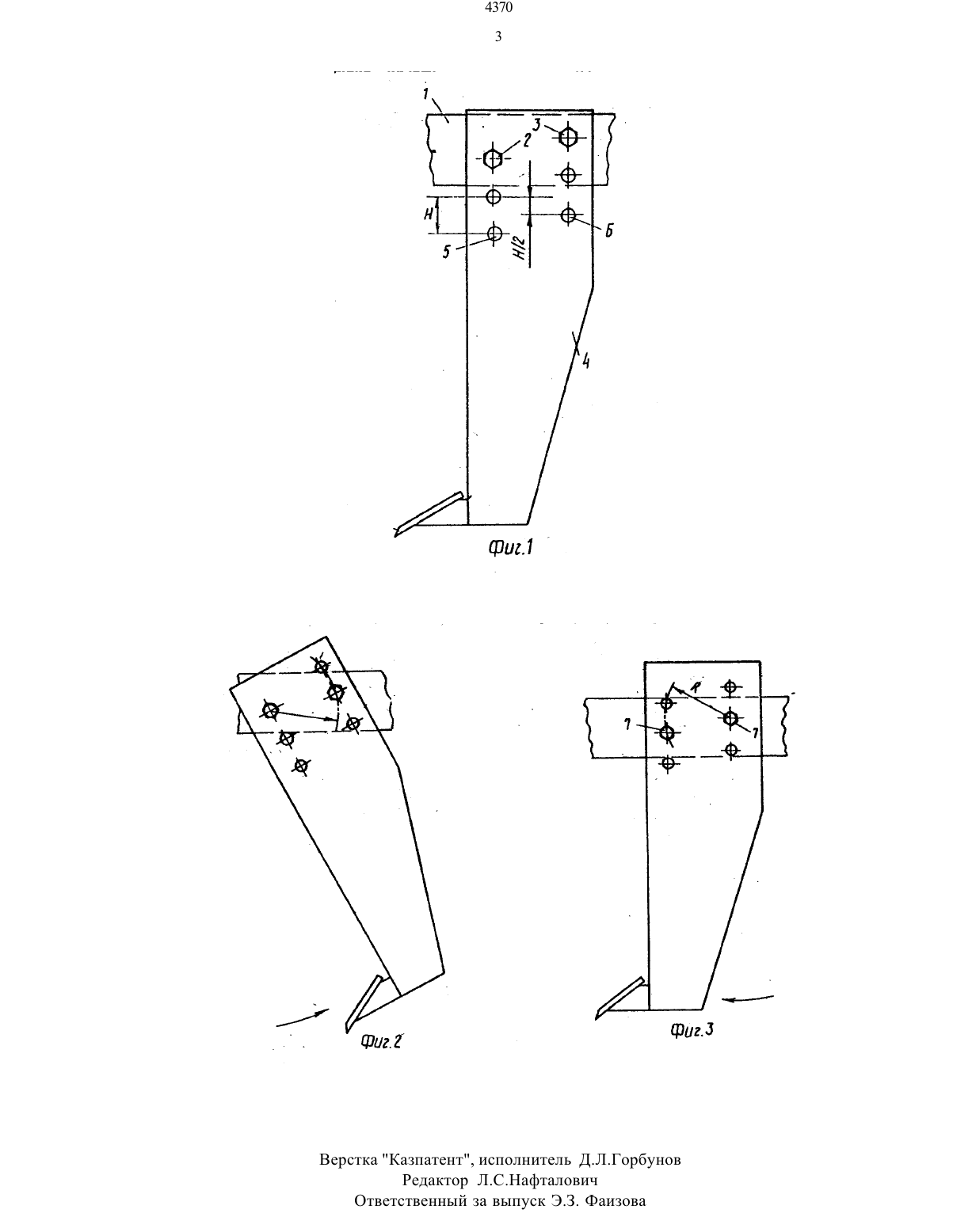

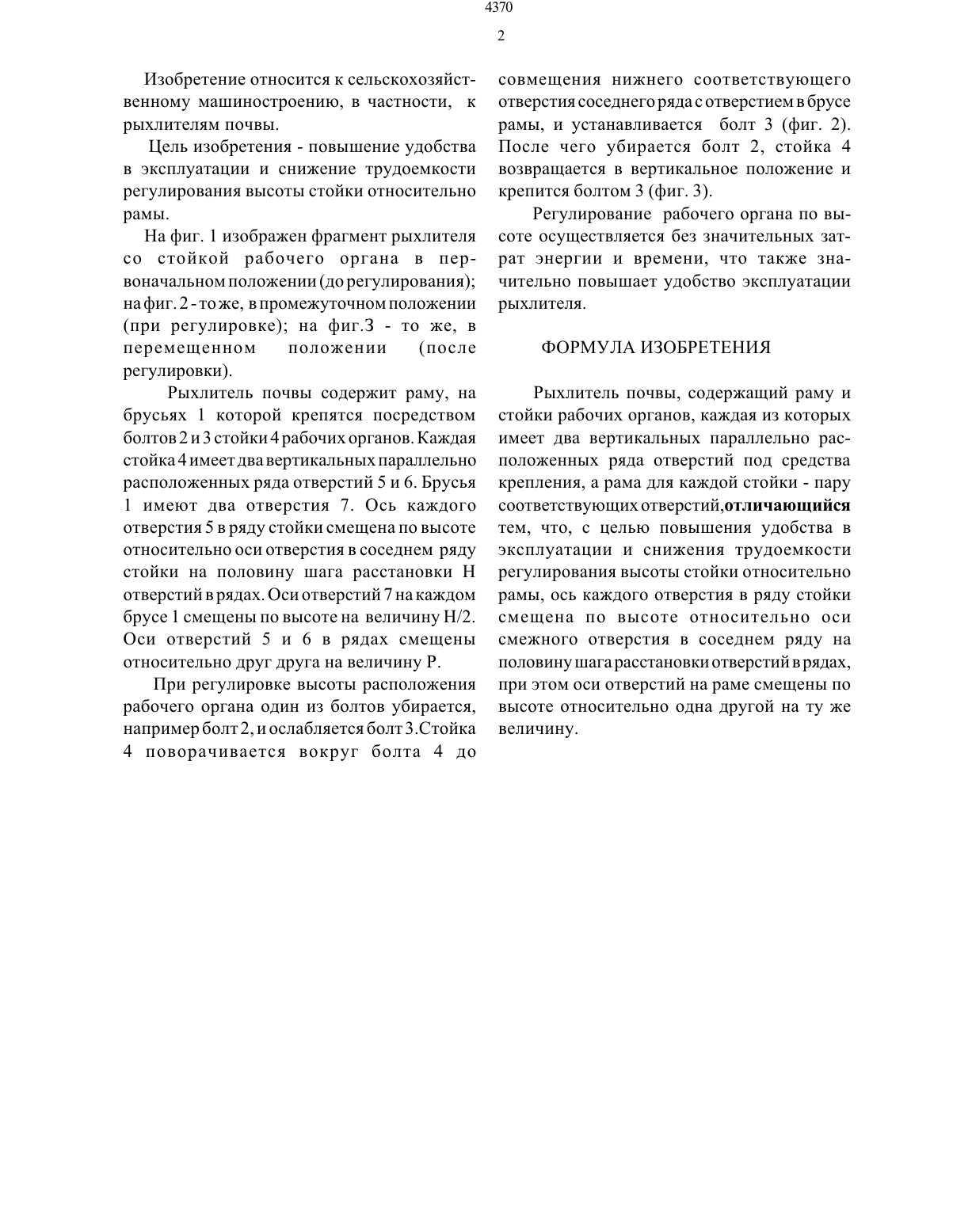

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Головное специализированное конструкторское бюро по противоэрозионной технике(57) (56) Авторское свидетельство СССР Не 1116985, кл. А 01 В 13/08,1983.(57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение удобства эксплуатации и снижение трудоемкости регулирова ния высоты стойки относительно почвы. Рыхлитель почвы имеет раму, к которой крепятся стойки 4 рабочих органов. Стойки 4 и брусья рамы имеют отверстия под средства крепления. Оси отверстий стойки 4 расположены в двух вертикальных параллельно расположенных рядах. Ось каждого отверстия 5 в ряду смещена относительно оси смежного отверстия в соседнем ряду на половину шага расстановки отверстий в рядах. Оси отверстий на брусьях 1 рамы смещены на ту же величину. При регулировании высоты стойки относительно рамы не требуется дополнительных средств на перемещение стойки по высоте, в результате снижаются затраты энергии и времени на ступенчатое регулирование высоты стойки, а, следовательно, повышается удобство в эксплуатации. 3 ил.Цель изобретения - повышение удобства в эксплуатации и снижение трудоемкости регулирования высоты стойки относительно рамы.На фиг. 1 изображен фрагмент рыхлителя со стойкой рабочего органа в первоначальном положении (до регулирования) на фиг. 2 - то же, в промежуточном положенииРыхлитель почвы содержит раму, на брусьях 1 которой крепятся посредством болтов 2 и 3 стойки 4 рабочих органов. Каждая стойка 4 имеет два вертикальных параллельно расположенных ряда отверстий 5 и 6. Брусья 1 имеют два отверстия 7. Ось каждого отверстия 5 в ряду стойки смещена по высоте относительно оси отверстия в соседнем ряду стойки на половину шага расстановки Н отверстий в рядах. Оси отверстий 7 на каждом брусе 1 смещены по высоте на величину Н/2. Оси отверстий 5 и 6 в рядах смещены относительно друг друга на величину Р. При регулировке высоты расположения рабочего органа один из болтов убирается,например болт 2, и ослабляется болт 3.Стойка 4 поворачивается вокруг болта 4 досовмещения нижнего соответствующего отверстия соседнего ряда с отверстием в брусе рамы, и устанавливается болт 3 (фиг. 2). После чего убирается болт 2, стойка 4 возвращается в вертикальное положение и крепится болтом 3 (фиг. 3).Регулирование рабочего органа по вь 1 соте осуществляется без значительных затрат энергии и времени, что также значительно повышает удобство эксплуатации рыхлителя.Рыхлитель почвы, содержащий раму и стойки рабочих органов, каждая из которых имеет два вертикальных параллельно расположенных ряда отверстий под средства крепления, а рама для каждой стойки - пару соответствующихотверстий,отличающийся тем, что, с целью повышения удобства в эксплуатации и снижения трудоемкости регулирования высоты стойки относительно рамы, ось каждого отверстия в ряду стойки смещена по высоте относительно оси смежного отверстия в соседнем ряду на половину шага расстановки отверстий в рядах,при этом оси отверстий на раме смещены по высоте относительно одна другой на ту же величину.Верстка Казпатент, исполнитель Д.Л.Г 0 рбунов Редактор Л.С.Нафталович Ответственный за выпуск ЭЗ. Фаизова
