Мальковая ловушка с вертикальным подьемом для отбора проб молоди рыб

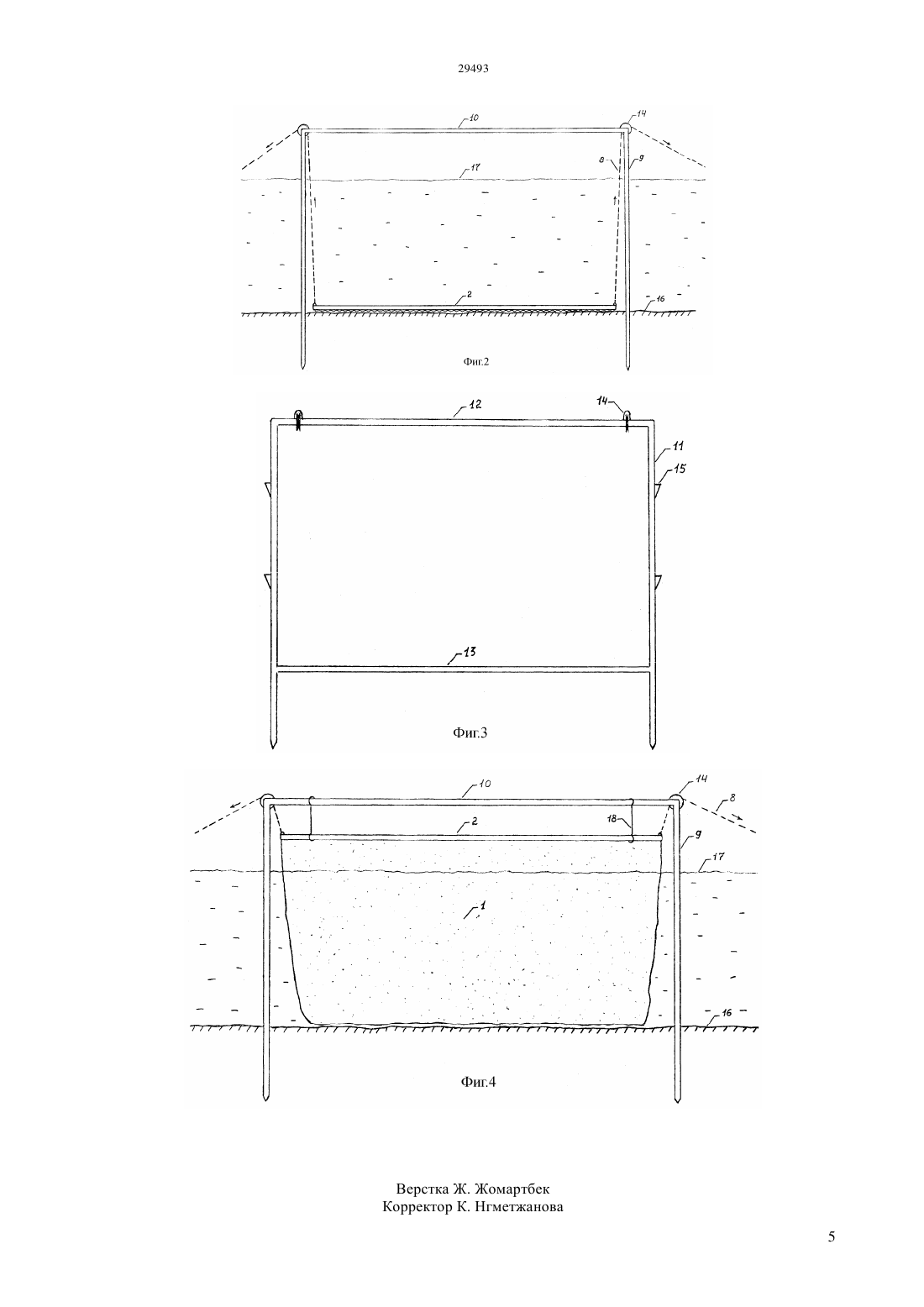

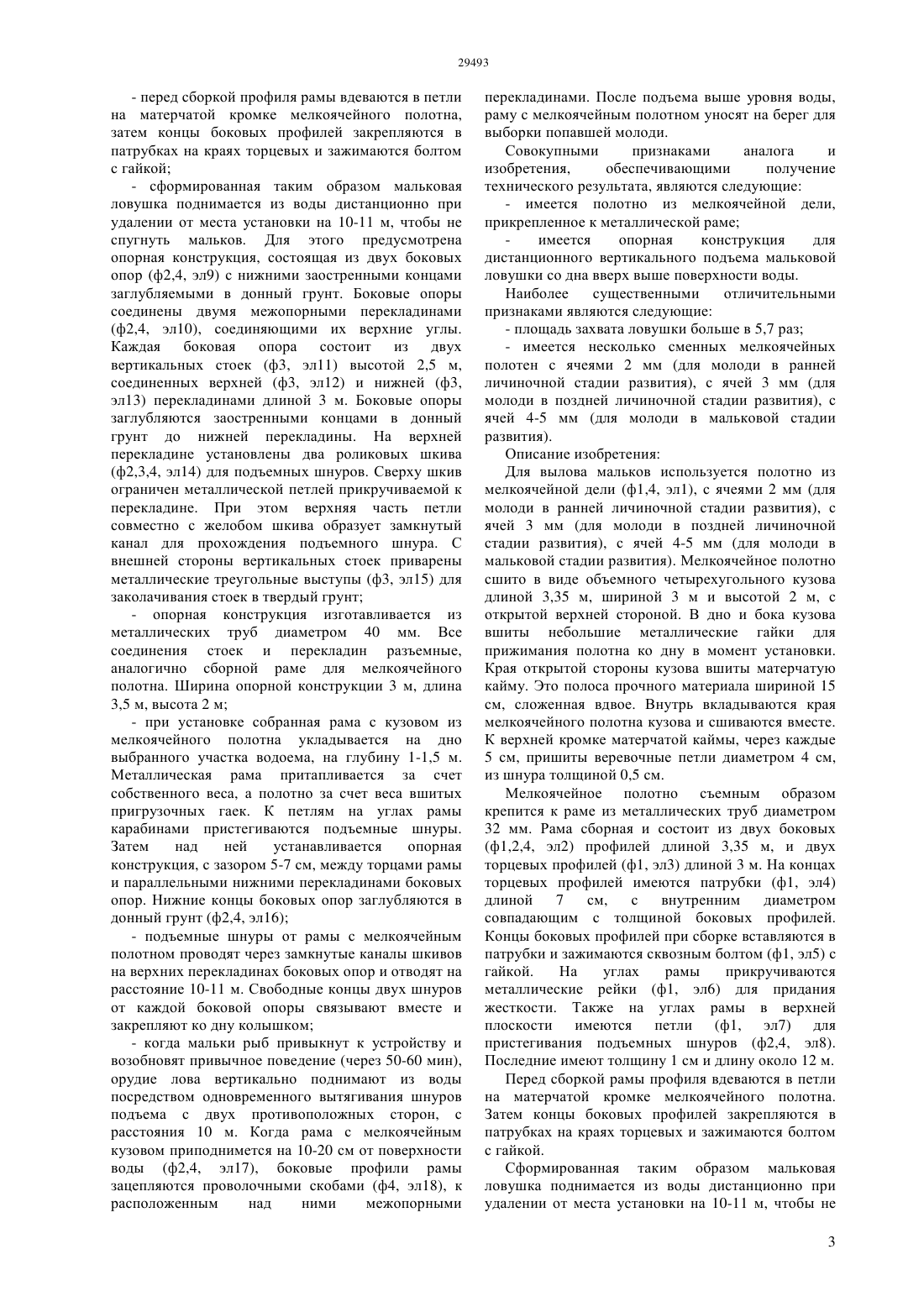

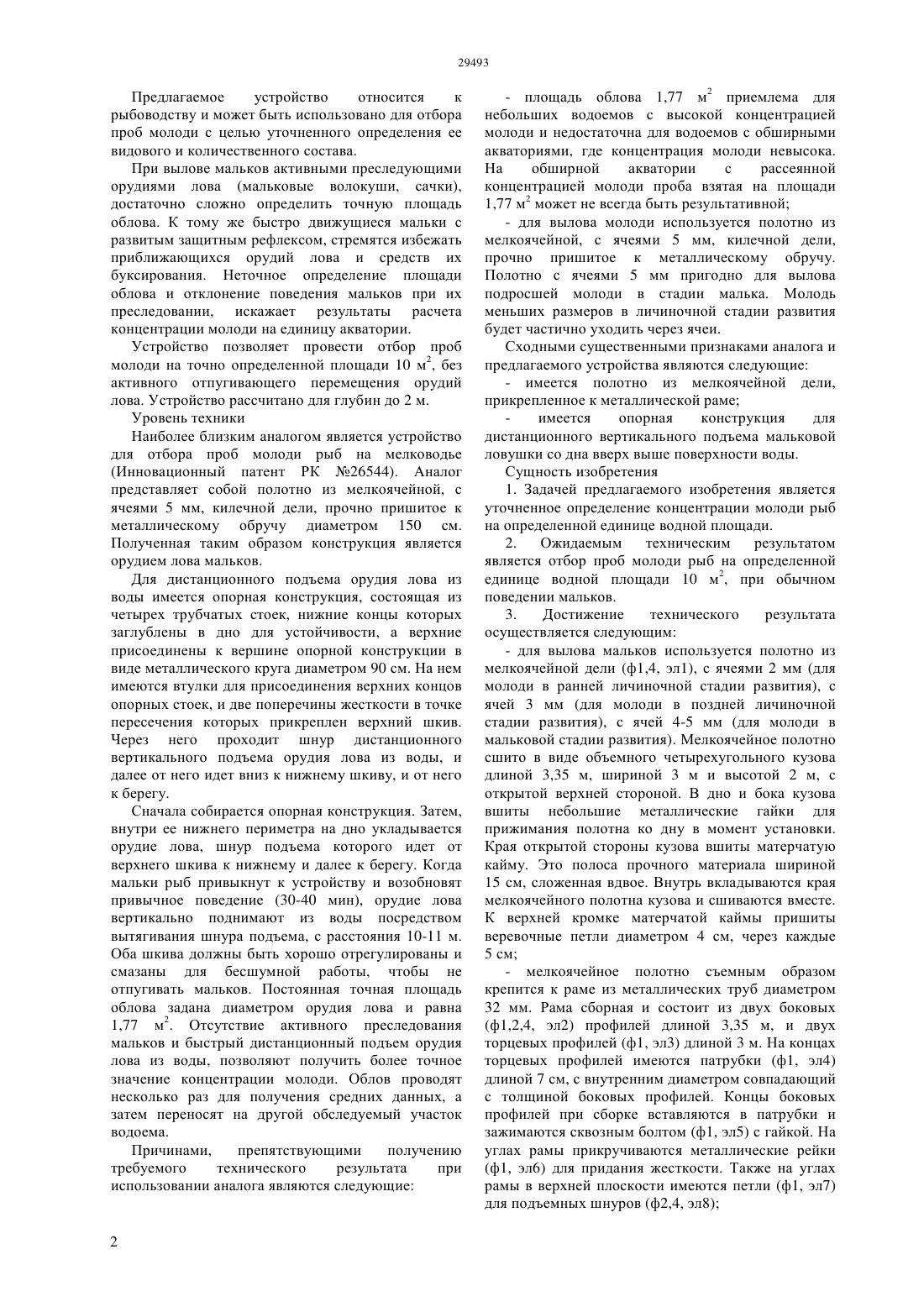

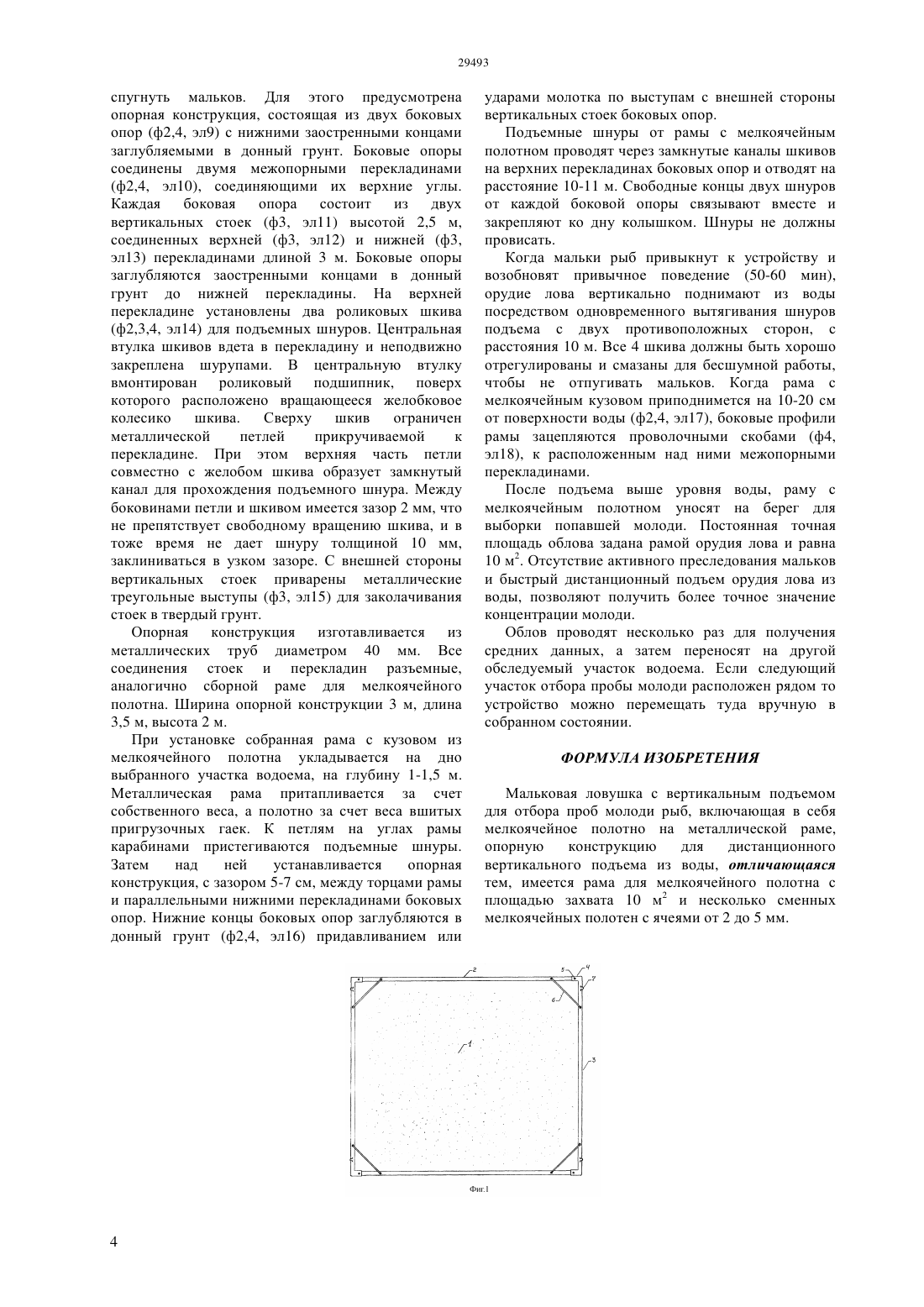

- для вылова мальков используется полотно из мелкоячейной дели, с ячеями 2, 3, 4, 5 мм. Полотно в виде объемного четырехугольного кузова съемным образом крепится к раме размером 3-3,35 м. Мальковая ловушка поднимается из воды дистанционно при удалении от места установки на 10-11 м. Для этого предусмотрена опорная конструкция. При установке собранная рама с кузовом из мелкоячейного полотна укладывается на дно выбранного участка водоема. Затем над ней устанавливается опорная конструкция. Подъемные шнуры от рамы с мелкоячейным полотном проводят через замкнутые каналы шкивов на верхних перекладинах боковых опор и отводят на расстояние 10-11 м. Когда мальки рыб привыкнут к устройству и возобновят привычное поведение (50-60 мин),орудие лова вертикально поднимают из воды посредством одновременного вытягивания шнуров подъема с двух противоположных сторон, с расстояния 10 м.(72) Цой Вячеслав Николаевич Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) МАЛЬКОВАЯ ЛОВУШКА С ВЕРТИКАЛЬНЫМ ПОДЪЕМОМ ДЛЯ ОТБОРА ПРОБ МОЛОДИ РЫБ(57) Устройство мальковая ловушка с вертикальным подъемом для отбора проб молоди рыб на акватории 10 м 2 относится к рыбоводству и может быть использовано для отбора проб молоди с целью уточненного определения ее видового и количественного состава. Достижение технического результата осуществляется следующим Предлагаемое устройство относится к рыбоводству и может быть использовано для отбора проб молоди с целью уточненного определения ее видового и количественного состава. При вылове мальков активными преследующими орудиями лова (мальковые волокуши, сачки),достаточно сложно определить точную площадь облова. К тому же быстро движущиеся мальки с развитым защитным рефлексом, стремятся избежать приближающихся орудий лова и средств их буксирования. Неточное определение площади облова и отклонение поведения мальков при их преследовании, искажает результаты расчета концентрации молоди на единицу акватории. Устройство позволяет провести отбор проб молоди на точно определенной площади 10 м 2, без активного отпугивающего перемещения орудий лова. Устройство рассчитано для глубин до 2 м. Уровень техники Наиболее близким аналогом является устройство для отбора проб молоди рыб на мелководье(Инновационный патент РК 26544). Аналог представляет собой полотно из мелкоячейной, с ячеями 5 мм, килечной дели, прочно пришитое к металлическому обручу диаметром 150 см. Полученная таким образом конструкция является орудием лова мальков. Для дистанционного подъема орудия лова из воды имеется опорная конструкция, состоящая из четырех трубчатых стоек, нижние концы которых заглублены в дно для устойчивости, а верхние присоединены к вершине опорной конструкции в виде металлического круга диаметром 90 см. На нем имеются втулки для присоединения верхних концов опорных стоек, и две поперечины жесткости в точке пересечения которых прикреплен верхний шкив. Через него проходит шнур дистанционного вертикального подъема орудия лова из воды, и далее от него идет вниз к нижнему шкиву, и от него к берегу. Сначала собирается опорная конструкция. Затем,внутри ее нижнего периметра на дно укладывается орудие лова, шнур подъема которого идет от верхнего шкива к нижнему и далее к берегу. Когда мальки рыб привыкнут к устройству и возобновят привычное поведение (30-40 мин), орудие лова вертикально поднимают из воды посредством вытягивания шнура подъема, с расстояния 10-11 м. Оба шкива должны быть хорошо отрегулированы и смазаны для бесшумной работы, чтобы не отпугивать мальков. Постоянная точная площадь облова задана диаметром орудия лова и равна 1,77 м 2. Отсутствие активного преследования мальков и быстрый дистанционный подъем орудия лова из воды, позволяют получить более точное значение концентрации молоди. Облов проводят несколько раз для получения средних данных, а затем переносят на другой обследуемый участок водоема. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- площадь облова 1,77 м 2 приемлема для небольших водоемов с высокой концентрацией молоди и недостаточна для водоемов с обширными акваториями, где концентрация молоди невысока. На обширной акватории с рассеянной концентрацией молоди проба взятая на площади 1,77 м 2 может не всегда быть результативной- для вылова молоди используется полотно из мелкоячейной, с ячеями 5 мм, килечной дели,прочно пришитое к металлическому обручу. Полотно с ячеями 5 мм пригодно для вылова подросшей молоди в стадии малька. Молодь меньших размеров в личиночной стадии развития будет частично уходить через ячеи. Сходными существенными признаками аналога и предлагаемого устройства являются следующие- имеется полотно из мелкоячейной дели,прикрепленное к металлической раме имеется опорная конструкция для дистанционного вертикального подъема мальковой ловушки со дна вверх выше поверхности воды. Сущность изобретения 1. Задачей предлагаемого изобретения является уточненное определение концентрации молоди рыб на определенной единице водной площади. 2. Ожидаемым техническим результатом является отбор проб молоди рыб на определенной единице водной площади 10 м 2, при обычном поведении мальков. 3. Достижение технического результата осуществляется следующим- для вылова мальков используется полотно из мелкоячейной дели (ф 1,4, эл 1), с ячеями 2 мм (для молоди в ранней личиночной стадии развития), с ячей 3 мм (для молоди в поздней личиночной стадии развития), с ячей 4-5 мм (для молоди в мальковой стадии развития). Мелкоячейное полотно сшито в виде объемного четырехугольного кузова длиной 3,35 м, шириной 3 м и высотой 2 м, с открытой верхней стороной. В дно и бока кузова вшиты небольшие металлические гайки для прижимания полотна ко дну в момент установки. Края открытой стороны кузова вшиты матерчатую кайму. Это полоса прочного материала шириной 15 см, сложенная вдвое. Внутрь вкладываются края мелкоячейного полотна кузова и сшиваются вместе. К верхней кромке матерчатой каймы пришиты веревочные петли диаметром 4 см, через каждые 5 см- мелкоячейное полотно съемным образом крепится к раме из металлических труб диаметром 32 мм. Рама сборная и состоит из двух боковых(ф 1,2,4, эл 2) профилей длиной 3,35 м, и двух торцевых профилей (ф 1, эл 3) длиной 3 м. На концах торцевых профилей имеются патрубки (ф 1, эл 4) длиной 7 см, с внутренним диаметром совпадающий с толщиной боковых профилей. Концы боковых профилей при сборке вставляются в патрубки и зажимаются сквозным болтом (ф 1, эл 5) с гайкой. На углах рамы прикручиваются металлические рейки(ф 1, эл 6) для придания жесткости. Также на углах рамы в верхней плоскости имеются петли (ф 1, эл 7) для подъемных шнуров (ф 2,4, эл 8)- перед сборкой профиля рамы вдеваются в петли на матерчатой кромке мелкоячейного полотна,затем концы боковых профилей закрепляются в патрубках на краях торцевых и зажимаются болтом с гайкой- сформированная таким образом мальковая ловушка поднимается из воды дистанционно при удалении от места установки на 10-11 м, чтобы не спугнуть мальков. Для этого предусмотрена опорная конструкция, состоящая из двух боковых опор (ф 2,4, эл 9) с нижними заостренными концами заглубляемыми в донный грунт. Боковые опоры соединены двумя межопорными перекладинами(ф 2,4, эл 10), соединяющими их верхние углы. Каждая боковая опора состоит из двух вертикальных стоек (ф 3, эл 11) высотой 2,5 м,соединенных верхней (ф 3, эл 12) и нижней (ф 3,эл 13) перекладинами длиной 3 м. Боковые опоры заглубляются заостренными концами в донный грунт до нижней перекладины. На верхней перекладине установлены два роликовых шкива(ф 2,3,4, эл 14) для подъемных шнуров. Сверху шкив ограничен металлической петлей прикручиваемой к перекладине. При этом верхняя часть петли совместно с желобом шкива образует замкнутый канал для прохождения подъемного шнура. С внешней стороны вертикальных стоек приварены металлические треугольные выступы (ф 3, эл 15) для заколачивания стоек в твердый грунт- опорная конструкция изготавливается из металлических труб диаметром 40 мм. Все соединения стоек и перекладин разъемные,аналогично сборной раме для мелкоячейного полотна. Ширина опорной конструкции 3 м, длина 3,5 м, высота 2 м- при установке собранная рама с кузовом из мелкоячейного полотна укладывается на дно выбранного участка водоема, на глубину 1-1,5 м. Металлическая рама притапливается за счет собственного веса, а полотно за счет веса вшитых пригрузочных гаек. К петлям на углах рамы карабинами пристегиваются подъемные шнуры. Затем над ней устанавливается опорная конструкция, с зазором 5-7 см, между торцами рамы и параллельными нижними перекладинами боковых опор. Нижние концы боковых опор заглубляются в донный грунт (ф 2,4, эл 16)- подъемные шнуры от рамы с мелкоячейным полотном проводят через замкнутые каналы шкивов на верхних перекладинах боковых опор и отводят на расстояние 10-11 м. Свободные концы двух шнуров от каждой боковой опоры связывают вместе и закрепляют ко дну колышком- когда мальки рыб привыкнут к устройству и возобновят привычное поведение (через 50-60 мин),орудие лова вертикально поднимают из воды посредством одновременного вытягивания шнуров подъема с двух противоположных сторон, с расстояния 10 м. Когда рама с мелкоячейным кузовом приподнимется на 10-20 см от поверхности воды (ф 2,4, эл 17), боковые профили рамы зацепляются проволочными скобами (ф 4, эл 18), к расположенным над ними межопорными перекладинами. После подъема выше уровня воды,раму с мелкоячейным полотном уносят на берег для выборки попавшей молоди. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется полотно из мелкоячейной дели,прикрепленное к металлической раме имеется опорная конструкция для дистанционного вертикального подъема мальковой ловушки со дна вверх выше поверхности воды. Наиболее существенными отличительными признаками являются следующие- площадь захвата ловушки больше в 5,7 раз- имеется несколько сменных мелкоячейных полотен с ячеями 2 мм (для молоди в ранней личиночной стадии развития), с ячей 3 мм (для молоди в поздней личиночной стадии развития), с ячей 4-5 мм (для молоди в мальковой стадии развития). Описание изобретения Для вылова мальков используется полотно из мелкоячейной дели (ф 1,4, эл 1), с ячеями 2 мм (для молоди в ранней личиночной стадии развития), с ячей 3 мм (для молоди в поздней личиночной стадии развития), с ячей 4-5 мм (для молоди в мальковой стадии развития). Мелкоячейное полотно сшито в виде объемного четырехугольного кузова длиной 3,35 м, шириной 3 м и высотой 2 м, с открытой верхней стороной. В дно и бока кузова вшиты небольшие металлические гайки для прижимания полотна ко дну в момент установки. Края открытой стороны кузова вшиты матерчатую кайму. Это полоса прочного материала шириной 15 см, сложенная вдвое. Внутрь вкладываются края мелкоячейного полотна кузова и сшиваются вместе. К верхней кромке матерчатой каймы, через каждые 5 см, пришиты веревочные петли диаметром 4 см,из шнура толщиной 0,5 см. Мелкоячейное полотно съемным образом крепится к раме из металлических труб диаметром 32 мм. Рама сборная и состоит из двух боковых(ф 1,2,4, эл 2) профилей длиной 3,35 м, и двух торцевых профилей (ф 1, эл 3) длиной 3 м. На концах торцевых профилей имеются патрубки (ф 1, эл 4) длиной 7 см,с внутренним диаметром совпадающим с толщиной боковых профилей. Концы боковых профилей при сборке вставляются в патрубки и зажимаются сквозным болтом (ф 1, эл 5) с гайкой. На углах рамы прикручиваются металлические рейки (ф 1, эл 6) для придания жесткости. Также на углах рамы в верхней плоскости имеются петли (ф 1, эл 7) для пристегивания подъемных шнуров (ф 2,4, эл 8). Последние имеют толщину 1 см и длину около 12 м. Перед сборкой рамы профиля вдеваются в петли на матерчатой кромке мелкоячейного полотна. Затем концы боковых профилей закрепляются в патрубках на краях торцевых и зажимаются болтом с гайкой. Сформированная таким образом мальковая ловушка поднимается из воды дистанционно при удалении от места установки на 10-11 м, чтобы не 3 спугнуть мальков. Для этого предусмотрена опорная конструкция, состоящая из двух боковых опор (ф 2,4, эл 9) с нижними заостренными концами заглубляемыми в донный грунт. Боковые опоры соединены двумя межопорными перекладинами(ф 2,4, эл 10), соединяющими их верхние углы. Каждая боковая опора состоит из двух вертикальных стоек (ф 3, эл 11) высотой 2,5 м,соединенных верхней (ф 3, эл 12) и нижней (ф 3,эл 13) перекладинами длиной 3 м. Боковые опоры заглубляются заостренными концами в донный грунт до нижней перекладины. На верхней перекладине установлены два роликовых шкива(ф 2,3,4, эл 14) для подъемных шнуров. Центральная втулка шкивов вдета в перекладину и неподвижно закреплена шурупами. В центральную втулку вмонтирован роликовый подшипник, поверх которого расположено вращающееся желобковое колесико шкива. Сверху шкив ограничен металлической петлей прикручиваемой к перекладине. При этом верхняя часть петли совместно с желобом шкива образует замкнутый канал для прохождения подъемного шнура. Между боковинами петли и шкивом имеется зазор 2 мм, что не препятствует свободному вращению шкива, и в тоже время не дает шнуру толщиной 10 мм,заклиниваться в узком зазоре. С внешней стороны вертикальных стоек приварены металлические треугольные выступы (ф 3, эл 15) для заколачивания стоек в твердый грунт. Опорная конструкция изготавливается из металлических труб диаметром 40 мм. Все соединения стоек и перекладин разъемные,аналогично сборной раме для мелкоячейного полотна. Ширина опорной конструкции 3 м, длина 3,5 м, высота 2 м. При установке собранная рама с кузовом из мелкоячейного полотна укладывается на дно выбранного участка водоема, на глубину 1-1,5 м. Металлическая рама притапливается за счет собственного веса, а полотно за счет веса вшитых пригрузочных гаек. К петлям на углах рамы карабинами пристегиваются подъемные шнуры. Затем над ней устанавливается опорная конструкция, с зазором 5-7 см, между торцами рамы и параллельными нижними перекладинами боковых опор. Нижние концы боковых опор заглубляются в донный грунт (ф 2,4, эл 16) придавливанием или ударами молотка по выступам с внешней стороны вертикальных стоек боковых опор. Подъемные шнуры от рамы с мелкоячейным полотном проводят через замкнутые каналы шкивов на верхних перекладинах боковых опор и отводят на расстояние 10-11 м. Свободные концы двух шнуров от каждой боковой опоры связывают вместе и закрепляют ко дну колышком. Шнуры не должны провисать. Когда мальки рыб привыкнут к устройству и возобновят привычное поведение (50-60 мин),орудие лова вертикально поднимают из воды посредством одновременного вытягивания шнуров подъема с двух противоположных сторон, с расстояния 10 м. Все 4 шкива должны быть хорошо отрегулированы и смазаны для бесшумной работы,чтобы не отпугивать мальков. Когда рама с мелкоячейным кузовом приподнимется на 10-20 см от поверхности воды (ф 2,4, эл 17), боковые профили рамы зацепляются проволочными скобами (ф 4,эл 18), к расположенным над ними межопорными перекладинами. После подъема выше уровня воды, раму с мелкоячейным полотном уносят на берег для выборки попавшей молоди. Постоянная точная площадь облова задана рамой орудия лова и равна 10 м 2. Отсутствие активного преследования мальков и быстрый дистанционный подъем орудия лова из воды, позволяют получить более точное значение концентрации молоди. Облов проводят несколько раз для получения средних данных, а затем переносят на другой обследуемый участок водоема. Если следующий участок отбора пробы молоди расположен рядом то устройство можно перемещать туда вручную в собранном состоянии. ФОРМУЛА ИЗОБРЕТЕНИЯ Мальковая ловушка с вертикальным подъемом для отбора проб молоди рыб, включающая в себя мелкоячейное полотно на металлической раме,опорную конструкцию для дистанционного вертикального подъема из воды, отличающаяся тем, имеется рама для мелкоячейного полотна с площадью захвата 10 м 2 и несколько сменных мелкоячейных полотен с ячеями от 2 до 5 мм.
