Устройство для отбора проб зерна

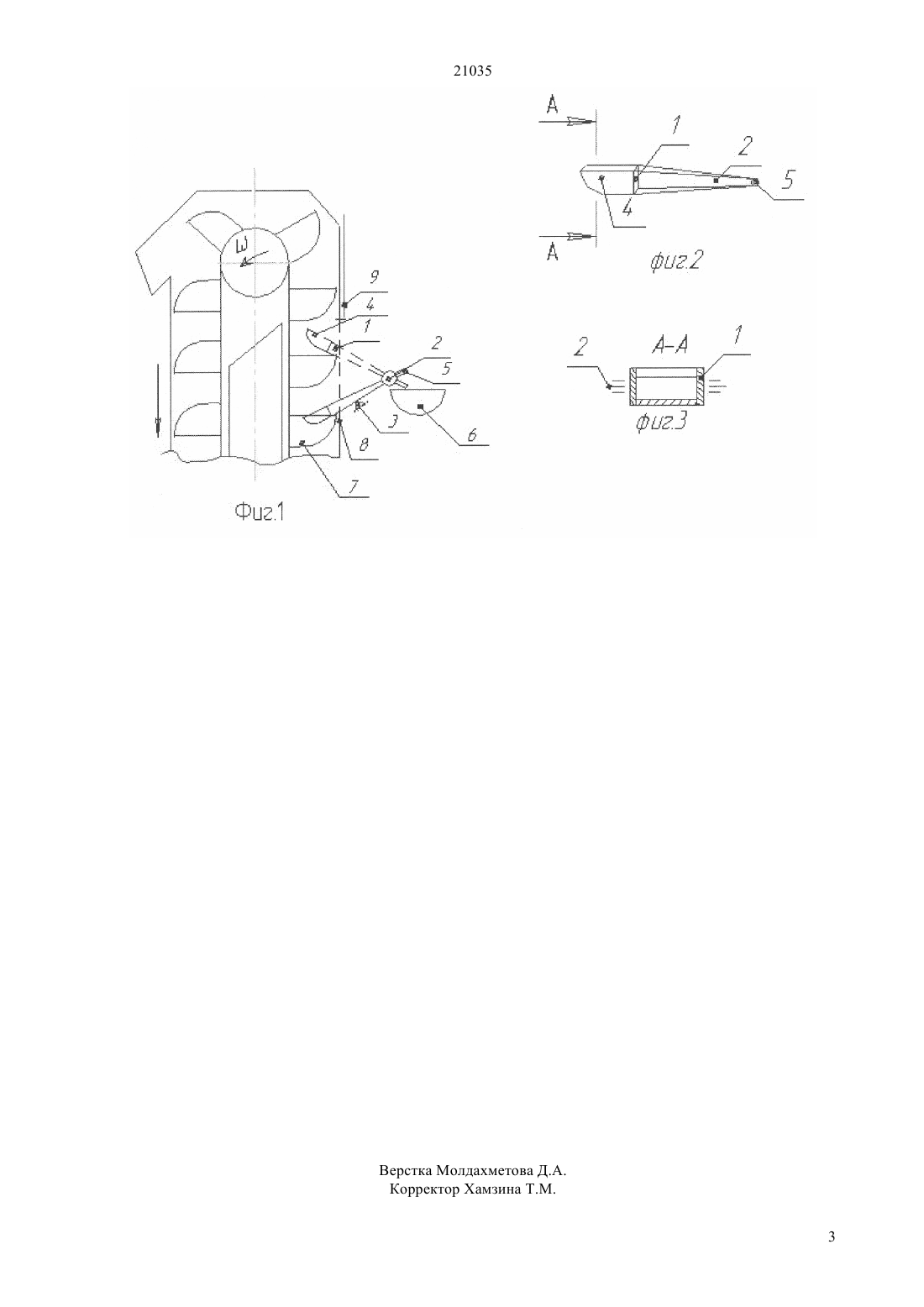

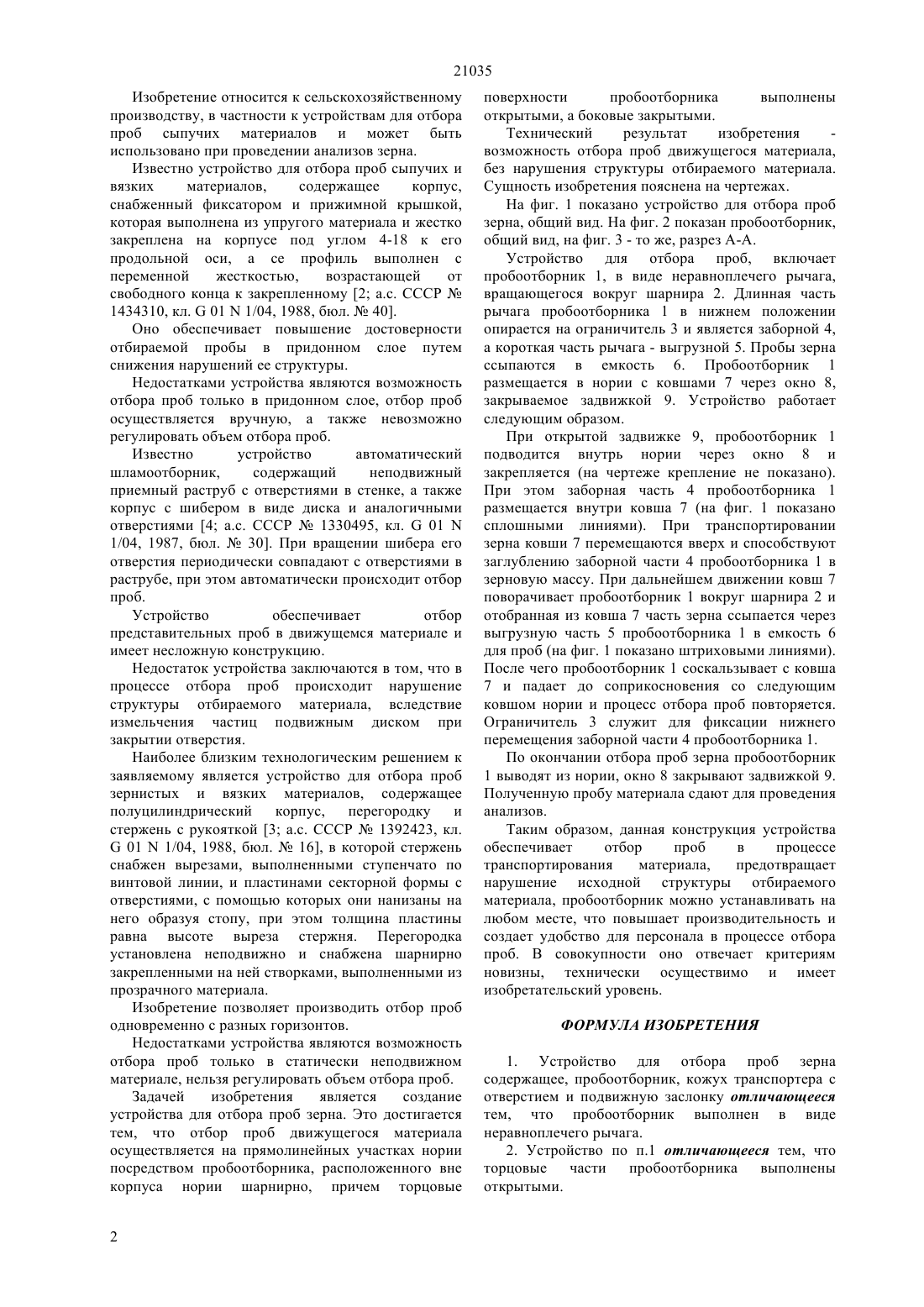

(51) 01 1/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройствам для отбора проб сыпучих материалов и может быть использовано при проведении анализов зерна. Устройство для отбора проб движущегося материала содержит пробоотборник, в виде неравноплечего рычага, вращающегося вокруг шарнира. Длинная часть рычага пробоотборника в нижнем положении опирается на ограничитель и является заборной, а короткая часть рычага выгрузной. Для сбора проб зерна имеется емкость. Пробоотборник размещен в нории с ковшами через окно, которое закрывается задвижкой.(72) Исинтаев Такабай Исинтайулы Курманов Аяп Конлямжаевич Бедыч Татьяна Витальевна(73) Частное учреждение Костанайский инженерно-экономический университет им. М. Дулатова(56) Авторское свидетельство СССР 1392423,01 1/04, 1988(54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ЗЕРНА 21035 Изобретение относится к сельскохозяйственному производству, в частности к устройствам для отбора проб сыпучих материалов и может быть использовано при проведении анализов зерна. Известно устройство для отбора проб сыпучих и вязких материалов,содержащее корпус,снабженный фиксатором и прижимной крышкой,которая выполнена из упругого материала и жестко закреплена на корпусе под углом 4-18 к его продольной оси, а се профиль выполнен с переменной жесткостью,возрастающей от свободного конца к закрепленному 2 а.с. СССР 1434310, кл.011/04, 1988, бюл.40. Оно обеспечивает повышение достоверности отбираемой пробы в придонном слое путем снижения нарушений ее структуры. Недостатками устройства являются возможность отбора проб только в придонном слое, отбор проб осуществляется вручную, а также невозможно регулировать объем отбора проб. Известно устройство автоматический шламоотборник,содержащий неподвижный приемный раструб с отверстиями в стенке, а также корпус с шибером в виде диска и аналогичными отверстиями 4 а.с. СССР 1330495, кл.011/04, 1987, бюл.30. При вращении шибера его отверстия периодически совпадают с отверстиями в раструбе, при этом автоматически происходит отбор проб. Устройство обеспечивает отбор представительных проб в движущемся материале и имеет несложную конструкцию. Недостаток устройства заключаются в том, что в процессе отбора проб происходит нарушение структуры отбираемого материала, вследствие измельчения частиц подвижным диском при закрытии отверстия. Наиболее близким технологическим решением к заявляемому является устройство для отбора проб зернистых и вязких материалов, содержащее полуцилиндрический корпус, перегородку и стержень с рукояткой 3 а.с. СССР 1392423, кл.011/04, 1988, бюл.16, в которой стержень снабжен вырезами, выполненными ступенчато по винтовой линии, и пластинами секторной формы с отверстиями, с помощью которых они нанизаны на него образуя стопу, при этом толщина пластины равна высоте выреза стержня. Перегородка установлена неподвижно и снабжена шарнирно закрепленными на ней створками, выполненными из прозрачного материала. Изобретение позволяет производить отбор проб одновременно с разных горизонтов. Недостатками устройства являются возможность отбора проб только в статически неподвижном материале, нельзя регулировать объем отбора проб. Задачей изобретения является создание устройства для отбора проб зерна. Это достигается тем, что отбор проб движущегося материала осуществляется на прямолинейных участках нории посредством пробоотборника, расположенного вне корпуса нории шарнирно, причем торцовые 2 поверхности пробоотборника выполнены открытыми, а боковые закрытыми. Технический результат изобретения возможность отбора проб движущегося материала,без нарушения структуры отбираемого материала. Сущность изобретения пояснена на чертежах. На фиг. 1 показано устройство для отбора проб зерна, общий вид. На фиг. 2 показан пробоотборник,общий вид, на фиг. 3 - то же, разрез А-А. Устройство для отбора проб, включает пробоотборник 1, в виде неравноплечего рычага,вращающегося вокруг шарнира 2. Длинная часть рычага пробоотборника 1 в нижнем положении опирается на ограничитель 3 и является заборной 4,а короткая часть рычага - выгрузной 5. Пробы зерна ссыпаются в емкость 6. Пробоотборник 1 размещается в нории с ковшами 7 через окно 8,закрываемое задвижкой 9. Устройство работает следующим образом. При открытой задвижке 9, пробоотборник 1 подводится внутрь нории через окно 8 и закрепляется (на чертеже крепление не показано). При этом заборная часть 4 пробоотборника 1 размещается внутри ковша 7 (на фиг. 1 показано сплошными линиями). При транспортировании зерна ковши 7 перемещаются вверх и способствуют заглублению заборной части 4 пробоотборника 1 в зерновую массу. При дальнейшем движении ковш 7 поворачивает пробоотборник 1 вокруг шарнира 2 и отобранная из ковша 7 часть зерна ссыпается через выгрузную часть 5 пробоотборника 1 в емкость 6 для проб (на фиг. 1 показано штриховыми линиями). После чего пробоотборник 1 соскальзывает с ковша 7 и падает до соприкосновения со следующим ковшом нории и процесс отбора проб повторяется. Ограничитель 3 служит для фиксации нижнего перемещения заборной части 4 пробоотборника 1. По окончании отбора проб зерна пробоотборник 1 выводят из нории, окно 8 закрывают задвижкой 9. Полученную пробу материала сдают для проведения анализов. Таким образом, данная конструкция устройства обеспечивает отбор проб в процессе транспортирования материала,предотвращает нарушение исходной структуры отбираемого материала, пробоотборник можно устанавливать на любом месте, что повышает производительность и создает удобство для персонала в процессе отбора проб. В совокупности оно отвечает критериям новизны, технически осуществимо и имеет изобретательский уровень. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для отбора проб зерна содержащее, пробоотборник, кожух транспортера с отверстием и подвижную заслонку отличающееся тем, что пробоотборник выполнен в виде неравноплечего рычага. 2. Устройство по п.1 отличающееся тем, что торцовые части пробоотборника выполнены открытыми.
