Устройство для отбора проб молоди рыб на мелководье

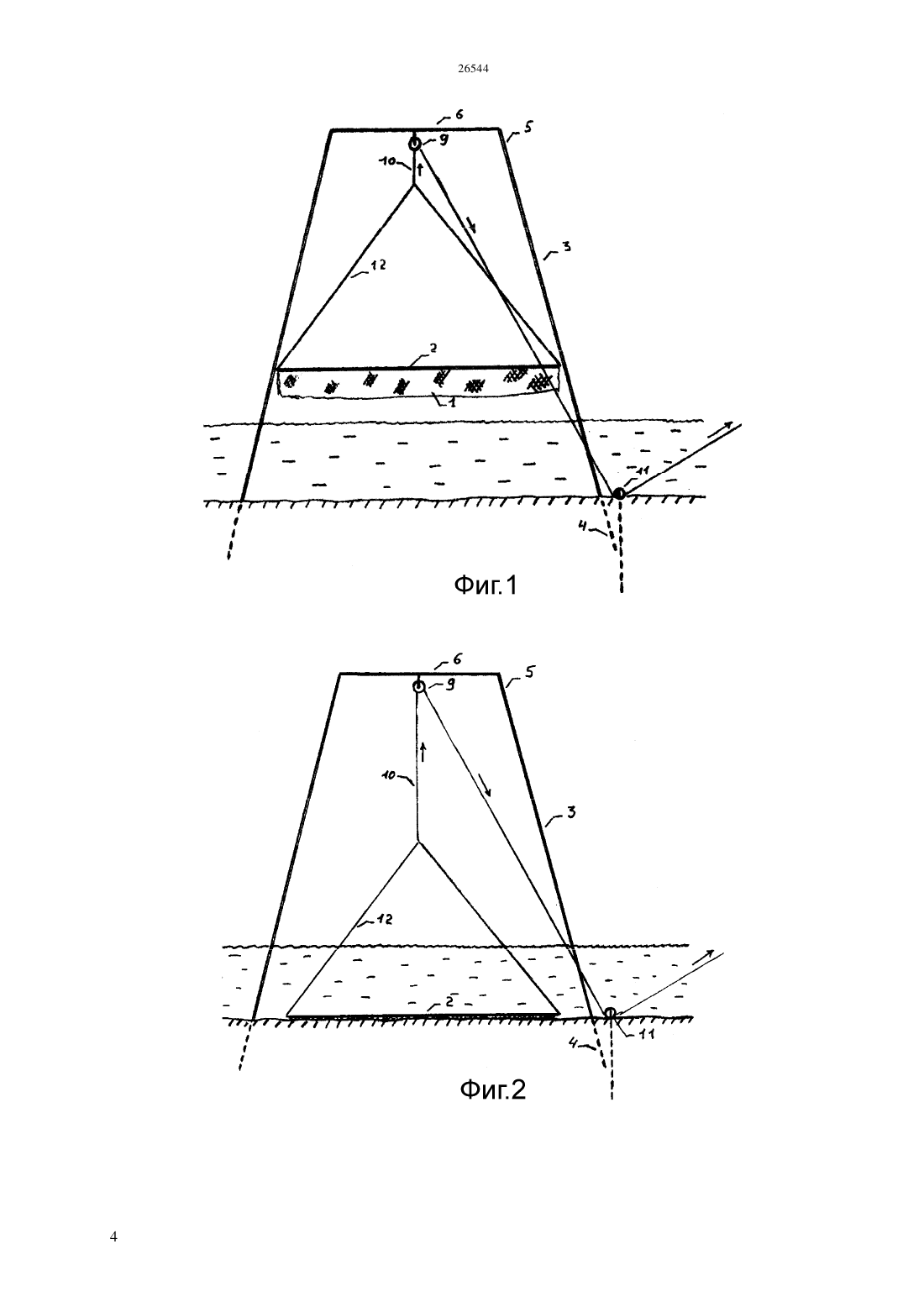

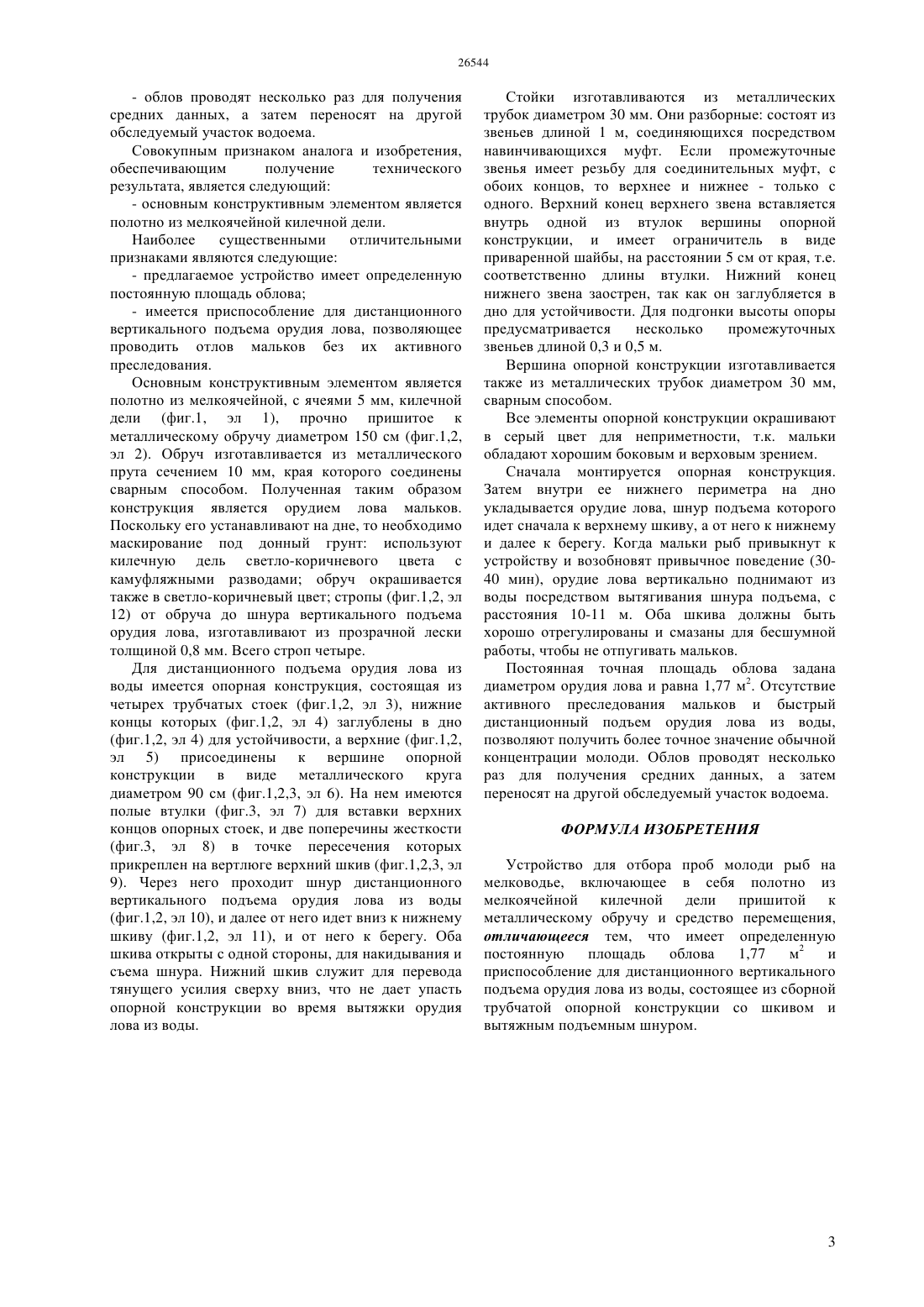

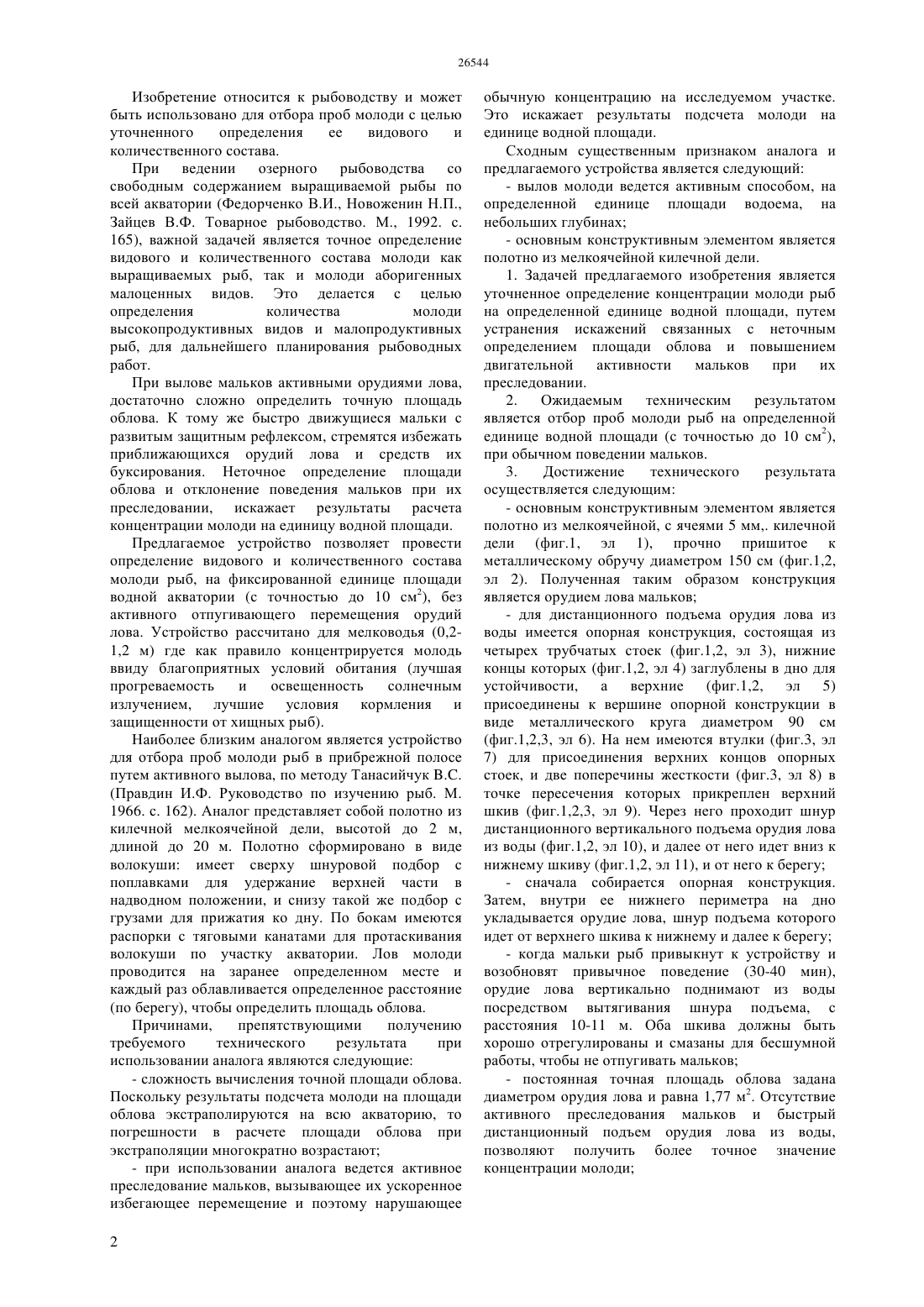

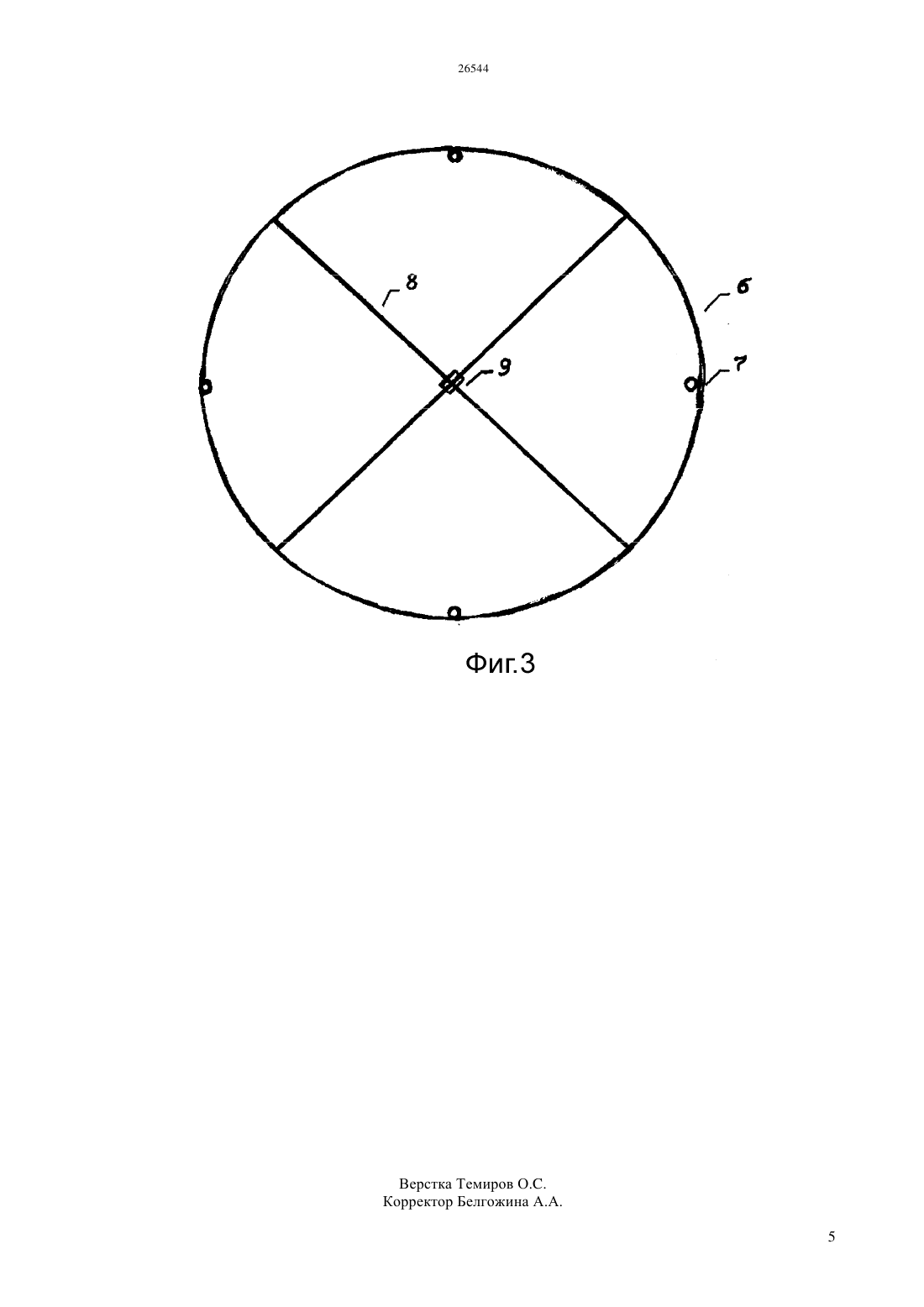

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикального подъема орудия лова из воды, и далее от него идет вниз к нижнему шкиву, и от него к берегу- сначала монтируется опорная конструкция. Затем внутри ее нижнего периметра на дно укладывается орудие лова, шнур подъема которого идет от верхнего шкива к нижнему и далее к берегу- когда мальки рыб привыкнут к устройству и возобновят привычное поведение (30-40 мин),орудие лова вертикально поднимают из воды посредством вытягивания шнура подъема, с расстояния 10-11 м- постоянная точная площадь облова задана диаметром орудия лова и равна 1,77 м 2. Отсутствие активного преследования мальков и быстрый дистанционный подъем орудия лова из воды,позволяют получить более точное значение концентрации молоди- облов проводят несколько раз для получения средних данных, а затем переносят на другой обследуемый участок водоема. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- основным конструктивным элементом является полотно из мелкоячейной, с ячеями 5 мм, килечной дели. Наиболее существенными отличительными признаками являются следующие- предлагаемое устройство имеет определенную постоянную площадь облова- имеется приспособление для дистанционного вертикального подъема орудия лова, позволяющее проводить отлов мальков без их активного преследования.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Правдин И.Ф. Руководство по изучению рыб. М. 1996, с. 162(54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ МОЛОДИ РЫБ НА МЕЛКОВОДЬЕ(57) Изобретение относится к рыбоводству и может быть использовано для отбора проб молоди с целью уточненного определения ее видового и количественного состава. Предлагаемое устройство позволяет провести определение видового и количественного состава молоди рыб,на фиксированной единице площади водной акватории,без активного отпугивающего перемещения орудий лова. Достижение технического результата осуществляется следующим- основным конструктивным элементом является полотно из мелкоячейной, с ячеями 5 мм, килечной дели, прочно пришитое к металлическому обручу диаметром 150 см. Полученная таким образом конструкция является орудием лова мальков- для дистанционного подъема орудия лова из воды имеется опорная конструкция, состоящая из четырех трубчатых стоек, нижние концы которых заглублены в дно для устойчивости, а верхние присоединены к вершине опорной конструкции в виде металлического круга диаметром 90 см. На нем имеются втулки для присоединения верхних концов опорных стоек, и две поперечины жесткости в точке пересечения которых прикреплен верхний шкив. Через него проходит шнур дистанционного Изобретение относится к рыбоводству и может быть использовано для отбора проб молоди с целью уточненного определения ее видового и количественного состава. При ведении озерного рыбоводства со свободным содержанием выращиваемой рыбы по всей акватории (Федорченко В.И., Новоженин Н.П.,Зайцев В.Ф. Товарное рыбоводство. М., 1992. с. 165), важной задачей является точное определение видового и количественного состава молоди как выращиваемых рыб, так и молоди аборигенных малоценных видов. Это делается с целью определения количества молоди высокопродуктивных видов и малопродуктивных рыб, для дальнейшего планирования рыбоводных работ. При вылове мальков активными орудиями лова,достаточно сложно определить точную площадь облова. К тому же быстро движущиеся мальки с развитым защитным рефлексом, стремятся избежать приближающихся орудий лова и средств их буксирования. Неточное определение площади облова и отклонение поведения мальков при их преследовании, искажает результаты расчета концентрации молоди на единицу водной площади. Предлагаемое устройство позволяет провести определение видового и количественного состава молоди рыб, на фиксированной единице площади водной акватории (с точностью до 10 см 2), без активного отпугивающего перемещения орудий лова. Устройство рассчитано для мелководья (0,21,2 м) где как правило концентрируется молодь ввиду благоприятных условий обитания (лучшая прогреваемость и освещенность солнечным излучением, лучшие условия кормления и защищенности от хищных рыб). Наиболее близким аналогом является устройство для отбора проб молоди рыб в прибрежной полосе путем активного вылова, по методу Танасийчук(Правдин И.Ф. Руководство по изучению рыб. М. 1966. с. 162). Аналог представляет собой полотно из килечной мелкоячейной дели, высотой до 2 м,длиной до 20 м. Полотно сформировано в виде волокуши имеет сверху шнуровой подбор с поплавками для удержание верхней части в надводном положении, и снизу такой же подбор с грузами для прижатия ко дну. По бокам имеются распорки с тяговыми канатами для протаскивания волокуши по участку акватории. Лов молоди проводится на заранее определенном месте и каждый раз облавливается определенное расстояние(по берегу), чтобы определить площадь облова. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- сложность вычисления точной площади облова. Поскольку результаты подсчета молоди на площади облова экстраполируются на всю акваторию, то погрешности в расчете площади облова при экстраполяции многократно возрастают- при использовании аналога ведется активное преследование мальков, вызывающее их ускоренное избегающее перемещение и поэтому нарушающее 2 обычную концентрацию на исследуемом участке. Это искажает результаты подсчета молоди на единице водной площади. Сходным существенным признаком аналога и предлагаемого устройства является следующий- вылов молоди ведется активным способом, на определенной единице площади водоема, на небольших глубинах- основным конструктивным элементом является полотно из мелкоячейной килечной дели. 1. Задачей предлагаемого изобретения является уточненное определение концентрации молоди рыб на определенной единице водной площади, путем устранения искажений связанных с неточным определением площади облова и повышением двигательной активности мальков при их преследовании. 2. Ожидаемым техническим результатом является отбор проб молоди рыб на определенной единице водной площади (с точностью до 10 см 2),при обычном поведении мальков. 3. Достижение технического результата осуществляется следующим- основным конструктивным элементом является полотно из мелкоячейной, с ячеями 5 мм,. килечной дели (фиг.1, эл 1), прочно пришитое к металлическому обручу диаметром 150 см (фиг.1,2,эл 2). Полученная таким образом конструкция является орудием лова мальков- для дистанционного подъема орудия лова из воды имеется опорная конструкция, состоящая из четырех трубчатых стоек (фиг.1,2, эл 3), нижние концы которых (фиг.1,2, эл 4) заглублены в дно для устойчивости, а верхние (фиг.1,2, эл 5) присоединены к вершине опорной конструкции в виде металлического круга диаметром 90 см(фиг.1,2,3, эл 6). На нем имеются втулки (фиг.3, эл 7) для присоединения верхних концов опорных стоек, и две поперечины жесткости (фиг.3, эл 8) в точке пересечения которых прикреплен верхний шкив (фиг.1,2,3, эл 9). Через него проходит шнур дистанционного вертикального подъема орудия лова из воды (фиг.1,2, эл 10), и далее от него идет вниз к нижнему шкиву (фиг.1,2, эл 11), и от него к берегу- сначала собирается опорная конструкция. Затем, внутри ее нижнего периметра на дно укладывается орудие лова, шнур подъема которого идет от верхнего шкива к нижнему и далее к берегу- когда мальки рыб привыкнут к устройству и возобновят привычное поведение (30-40 мин),орудие лова вертикально поднимают из воды посредством вытягивания шнура подъема, с расстояния 10-11 м. Оба шкива должны быть хорошо отрегулированы и смазаны для бесшумной работы, чтобы не отпугивать мальков- постоянная точная площадь облова задана диаметром орудия лова и равна 1,77 м 2. Отсутствие активного преследования мальков и быстрый дистанционный подъем орудия лова из воды,позволяют получить более точное значение концентрации молоди- облов проводят несколько раз для получения средних данных, а затем переносят на другой обследуемый участок водоема. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- основным конструктивным элементом является полотно из мелкоячейной килечной дели. Наиболее существенными отличительными признаками являются следующие- предлагаемое устройство имеет определенную постоянную площадь облова- имеется приспособление для дистанционного вертикального подъема орудия лова, позволяющее проводить отлов мальков без их активного преследования. Основным конструктивным элементом является полотно из мелкоячейной, с ячеями 5 мм, килечной дели (фиг.1, эл 1), прочно пришитое к металлическому обручу диаметром 150 см (фиг.1,2,эл 2). Обруч изготавливается из металлического прута сечением 10 мм, края которого соединены сварным способом. Полученная таким образом конструкция является орудием лова мальков. Поскольку его устанавливают на дне, то необходимо маскирование под донный грунт используют килечную дель светло-коричневого цвета с камуфляжными разводами обруч окрашивается также в светло-коричневый цвет стропы (фиг.1,2, эл 12) от обруча до шнура вертикального подъема орудия лова, изготавливают из прозрачной лески толщиной 0,8 мм. Всего строп четыре. Для дистанционного подъема орудия лова из воды имеется опорная конструкция, состоящая из четырех трубчатых стоек (фиг.1,2, эл 3), нижние концы которых (фиг.1,2, эл 4) заглублены в дно(фиг.1,2, эл 4) для устойчивости, а верхние (фиг.1,2,эл 5) присоединены к вершине опорной конструкции в виде металлического круга диаметром 90 см (фиг.1,2,3, эл 6). На нем имеются полые втулки (фиг.3, эл 7) для вставки верхних концов опорных стоек, и две поперечины жесткости(фиг.3, эл 8) в точке пересечения которых прикреплен на вертлюге верхний шкив (фиг.1,2,3, эл 9). Через него проходит шнур дистанционного вертикального подъема орудия лова из воды(фиг.1,2, эл 10), и далее от него идет вниз к нижнему шкиву (фиг.1,2, эл 11), и от него к берегу. Оба шкива открыты с одной стороны, для накидывания и съема шнура. Нижний шкив служит для перевода тянущего усилия сверху вниз, что не дает упасть опорной конструкции во время вытяжки орудия лова из воды. Стойки изготавливаются из металлических трубок диаметром 30 мм. Они разборные состоят из звеньев длиной 1 м, соединяющихся посредством навинчивающихся муфт. Если промежуточные звенья имеет резьбу для соединительных муфт, с обоих концов, то верхнее и нижнее - только с одного. Верхний конец верхнего звена вставляется внутрь одной из втулок вершины опорной конструкции, и имеет ограничитель в виде приваренной шайбы, на расстоянии 5 см от края, т.е. соответственно длины втулки. Нижний конец нижнего звена заострен, так как он заглубляется в дно для устойчивости. Для подгонки высоты опоры предусматривается несколько промежуточных звеньев длиной 0,3 и 0,5 м. Вершина опорной конструкции изготавливается также из металлических трубок диаметром 30 мм,сварным способом. Все элементы опорной конструкции окрашивают в серый цвет для неприметности, т.к. мальки обладают хорошим боковым и верховым зрением. Сначала монтируется опорная конструкция. Затем внутри ее нижнего периметра на дно укладывается орудие лова, шнур подъема которого идет сначала к верхнему шкиву, а от него к нижнему и далее к берегу. Когда мальки рыб привыкнут к устройству и возобновят привычное поведение (3040 мин), орудие лова вертикально поднимают из воды посредством вытягивания шнура подъема, с расстояния 10-11 м. Оба шкива должны быть хорошо отрегулированы и смазаны для бесшумной работы, чтобы не отпугивать мальков. Постоянная точная площадь облова задана диаметром орудия лова и равна 1,77 м 2. Отсутствие активного преследования мальков и быстрый дистанционный подъем орудия лова из воды,позволяют получить более точное значение обычной концентрации молоди. Облов проводят несколько раз для получения средних данных, а затем переносят на другой обследуемый участок водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для отбора проб молоди рыб на мелководье, включающее в себя полотно из мелкоячейной килечной дели пришитой к металлическому обручу и средство перемещения,отличающееся тем, что имеет определенную постоянную площадь облова 1,77 м 2 и приспособление для дистанционного вертикального подъема орудия лова из воды, состоящее из сборной трубчатой опорной конструкции со шкивом и вытяжным подъемным шнуром.
