Ловушка для отлова молоди и сорных видов рыб

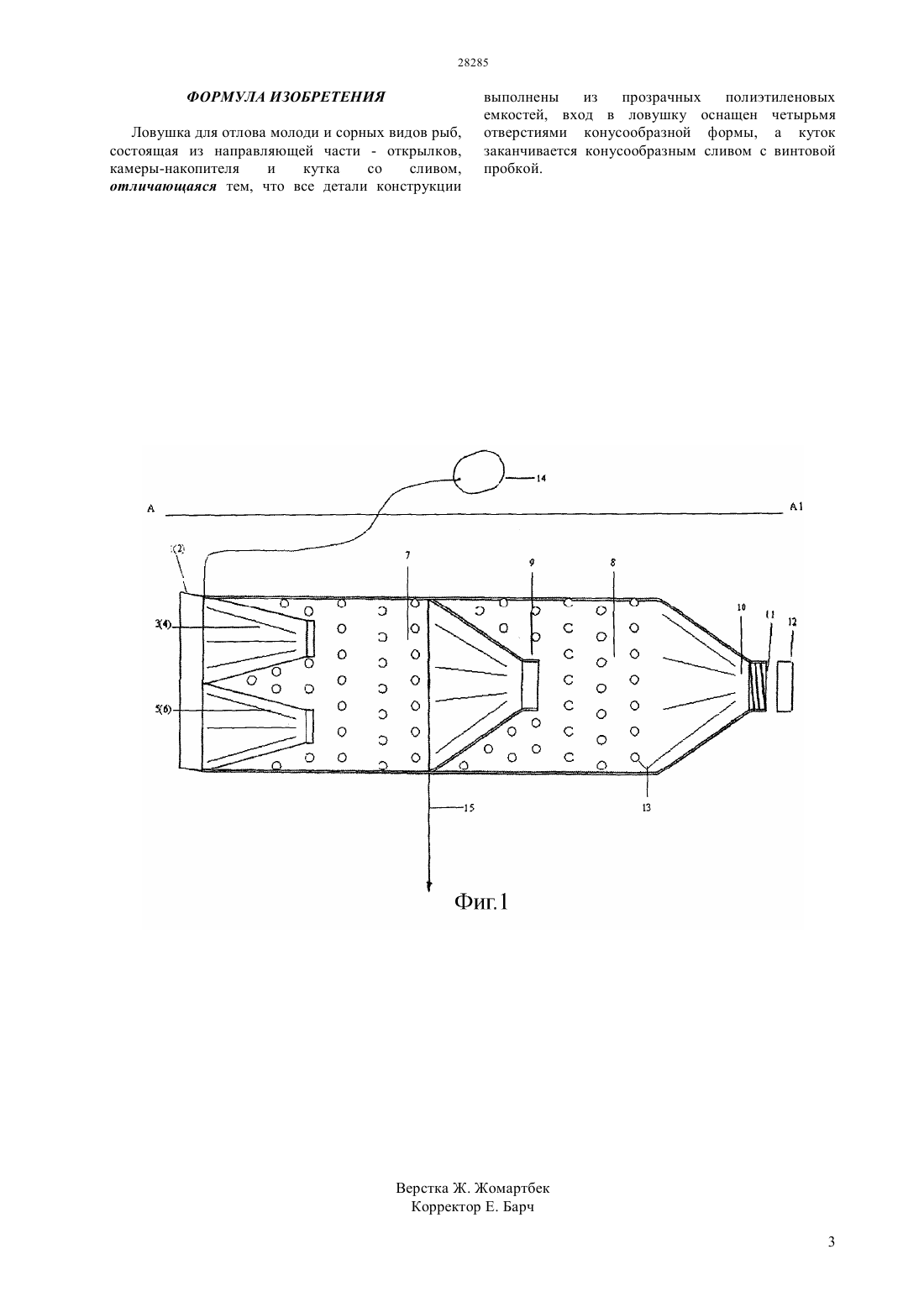

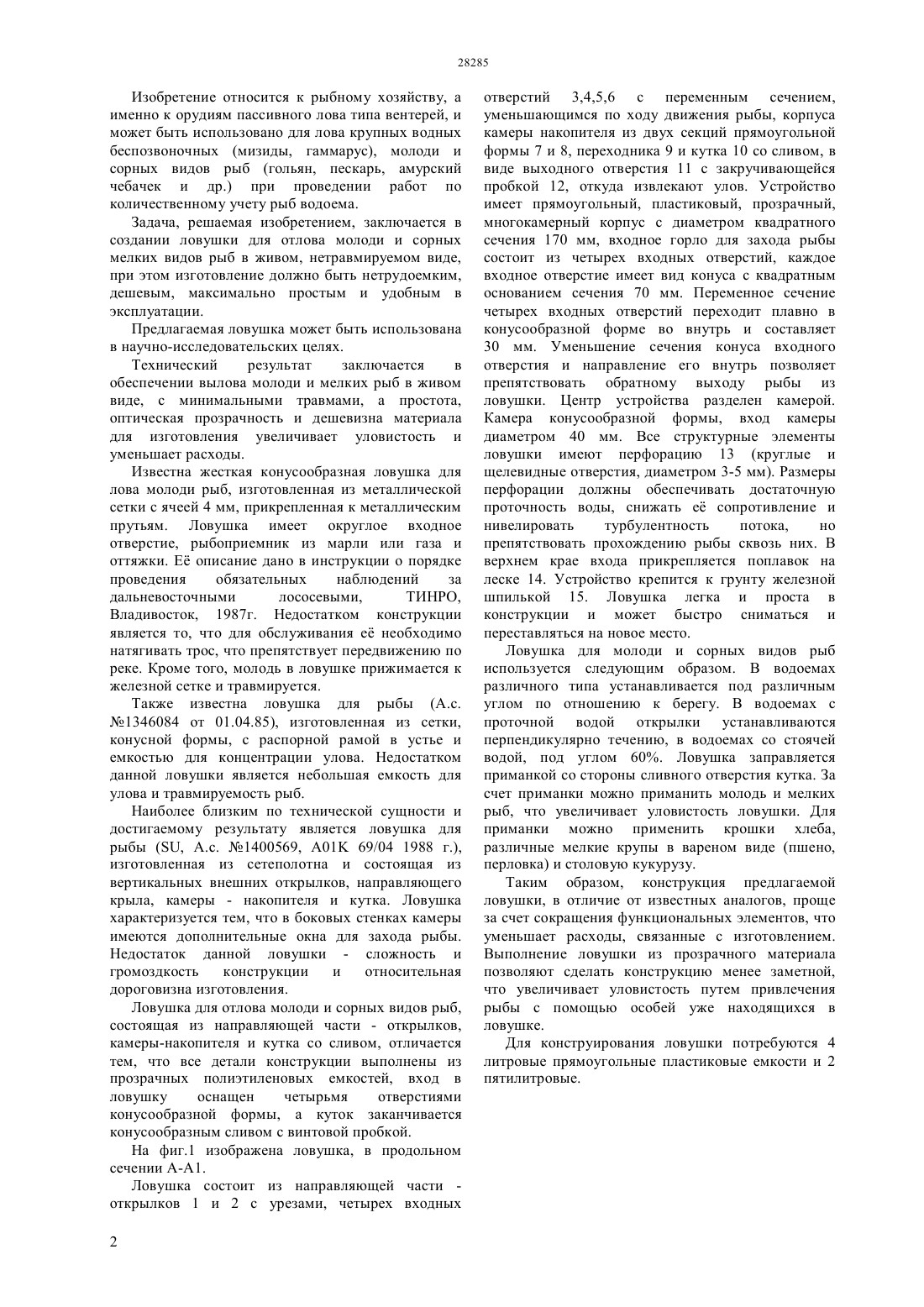

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подкаменщик и др.) при проведении работ по количественному учету рыб водоема. Ловушка для отлова молоди и сорных видов рыб,состоящая из направляющей части - открылков,камеры-накопителя и кутка со сливом, отличается тем, что все детали конструкции выполнены из прозрачных полиэтиленовых емкостей, вход в ловушку оснащен четырьмя отверстиями конусообразной формы, а куток заканчивается конусообразным сливом с винтовой пробкой. Технический результат заключается в обеспечении вылова молоди и мелких рыб в живом виде, с минимальными травмами, а простота,оптическая прозрачность и дешевизна материала для изготовления увеличивает уловистость и уменьшает расходы.(72) Ануарбеков Сымбат Мухаметбекулы Кириченко Ольга Ивановна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ЛОВУШКА ДЛЯ ОТЛОВА МОЛОДИ И СОРНЫХ ВИДОВ РЫБ(57) Изобретение относится к рыбному хозяйству, а именно к орудиям пассивного лова, типа вентерей, и может быть использовано для лова крупных водных беспозвоночных (мизиды, гаммарус), молоди и сорных видов рыб (голец, пескарь, шиповка, 28285 Изобретение относится к рыбному хозяйству, а именно к орудиям пассивного лова типа вентерей, и может быть использовано для лова крупных водных беспозвоночных (мизиды, гаммарус), молоди и сорных видов рыб (гольян, пескарь, амурский чебачек и др.) при проведении работ по количественному учету рыб водоема. Задача, решаемая изобретением, заключается в создании ловушки для отлова молоди и сорных мелких видов рыб в живом, нетравмируемом виде,при этом изготовление должно быть нетрудоемким,дешевым, максимально простым и удобным в эксплуатации. Предлагаемая ловушка может быть использована в научно-исследовательских целях. Технический результат заключается в обеспечении вылова молоди и мелких рыб в живом виде, с минимальными травмами, а простота,оптическая прозрачность и дешевизна материала для изготовления увеличивает уловистость и уменьшает расходы. Известна жесткая конусообразная ловушка для лова молоди рыб, изготовленная из металлической сетки с ячеей 4 мм, прикрепленная к металлическим прутьям. Ловушка имеет округлое входное отверстие, рыбоприемник из марли или газа и оттяжки. Е описание дано в инструкции о порядке проведения обязательных наблюдений за дальневосточными лососевыми,ТИНРО,Владивосток, 1987 г. Недостатком конструкции является то, что для обслуживания е необходимо натягивать трос, что препятствует передвижению по реке. Кроме того, молодь в ловушке прижимается к железной сетке и травмируется. Также известна ловушка для рыбы (А.с. 1346084 от 01.04.85), изготовленная из сетки,конусной формы, с распорной рамой в устье и емкостью для концентрации улова. Недостатком данной ловушки является небольшая емкость для улова и травмируемость рыб. Наиболее близким по технической сущности и достигаемому результату является ловушка для рыбы (, А.с. 1400569, А 01 69/04 1988 г.),изготовленная из сетеполотна и состоящая из вертикальных внешних открылков, направляющего крыла, камеры - накопителя и кутка. Ловушка характеризуется тем, что в боковых стенках камеры имеются дополнительные окна для захода рыбы. Недостаток данной ловушки - сложность и громоздкость конструкции и относительная дороговизна изготовления. Ловушка для отлова молоди и сорных видов рыб,состоящая из направляющей части - открылков,камеры-накопителя и кутка со сливом, отличается тем, что все детали конструкции выполнены из прозрачных полиэтиленовых емкостей, вход в ловушку оснащен четырьмя отверстиями конусообразной формы, а куток заканчивается конусообразным сливом с винтовой пробкой. На фиг.1 изображена ловушка, в продольном сечении А-А 1. Ловушка состоит из направляющей части открылков 1 и 2 с урезами, четырех входных 2 отверстий 3,4,5,6 с переменным сечением,уменьшающимся по ходу движения рыбы, корпуса камеры накопителя из двух секций прямоугольной формы 7 и 8, переходника 9 и кутка 10 со сливом, в виде выходного отверстия 11 с закручивающейся пробкой 12, откуда извлекают улов. Устройство имеет прямоугольный, пластиковый, прозрачный,многокамерный корпус с диаметром квадратного сечения 170 мм, входное горло для захода рыбы состоит из четырех входных отверстий, каждое входное отверстие имеет вид конуса с квадратным основанием сечения 70 мм. Переменное сечение четырех входных отверстий переходит плавно в конусообразной форме во внутрь и составляет 30 мм. Уменьшение сечения конуса входного отверстия и направление его внутрь позволяет препятствовать обратному выходу рыбы из ловушки. Центр устройства разделен камерой. Камера конусообразной формы, вход камеры диаметром 40 мм. Все структурные элементы ловушки имеют перфорацию 13 (круглые и щелевидные отверстия, диаметром 3-5 мм). Размеры перфорации должны обеспечивать достаточную проточность воды, снижать е сопротивление и нивелировать турбулентность потока,но препятствовать прохождению рыбы сквозь них. В верхнем крае входа прикрепляется поплавок на леске 14. Устройство крепится к грунту железной шпилькой 15. Ловушка легка и проста в конструкции и может быстро сниматься и переставляться на новое место. Ловушка для молоди и сорных видов рыб используется следующим образом. В водоемах различного типа устанавливается под различным углом по отношению к берегу. В водоемах с проточной водой открылки устанавливаются перпендикулярно течению, в водоемах со стоячей водой, под углом 60. Ловушка заправляется приманкой со стороны сливного отверстия кутка. За счет приманки можно приманить молодь и мелких рыб, что увеличивает уловистость ловушки. Для приманки можно применить крошки хлеба,различные мелкие крупы в вареном виде (пшено,перловка) и столовую кукурузу. Таким образом, конструкция предлагаемой ловушки, в отличие от известных аналогов, проще за счет сокращения функциональных элементов, что уменьшает расходы, связанные с изготовлением. Выполнение ловушки из прозрачного материала позволяют сделать конструкцию менее заметной,что увеличивает уловистость путем привлечения рыбы с помощью особей уже находящихся в ловушке. Для конструирования ловушки потребуются 4 литровые прямоугольные пластиковые емкости и 2 пятилитровые. ФОРМУЛА ИЗОБРЕТЕНИЯ Ловушка для отлова молоди и сорных видов рыб,состоящая из направляющей части - открылков,камеры-накопителя и кутка со сливом,отличающаяся тем, что все детали конструкции выполнены из прозрачных полиэтиленовых емкостей, вход в ловушку оснащен четырьмя отверстиями конусообразной формы, а куток заканчивается конусообразным сливом с винтовой пробкой.
