Способ многоствольного бурения из эксплуатационной колонны скважин

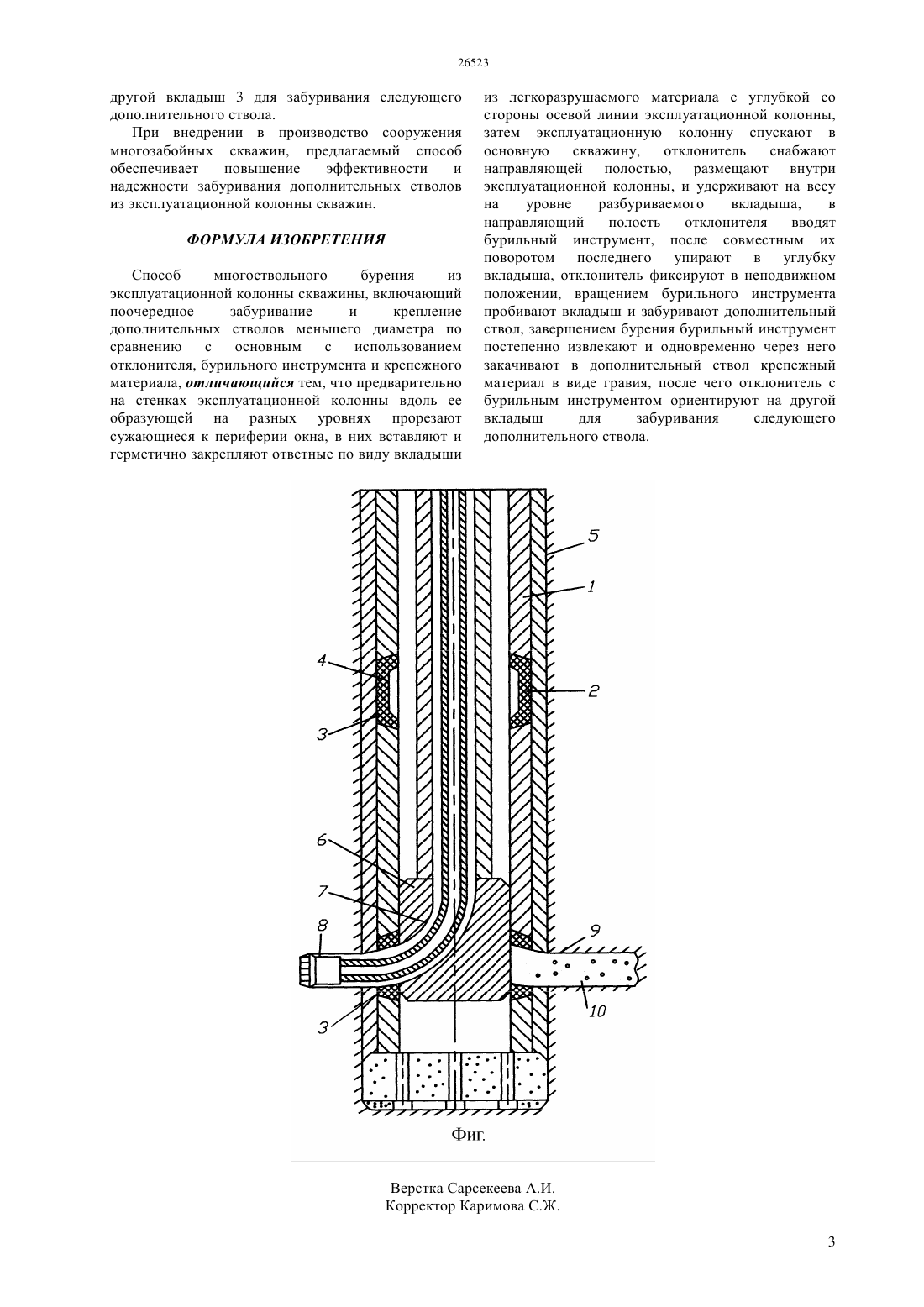

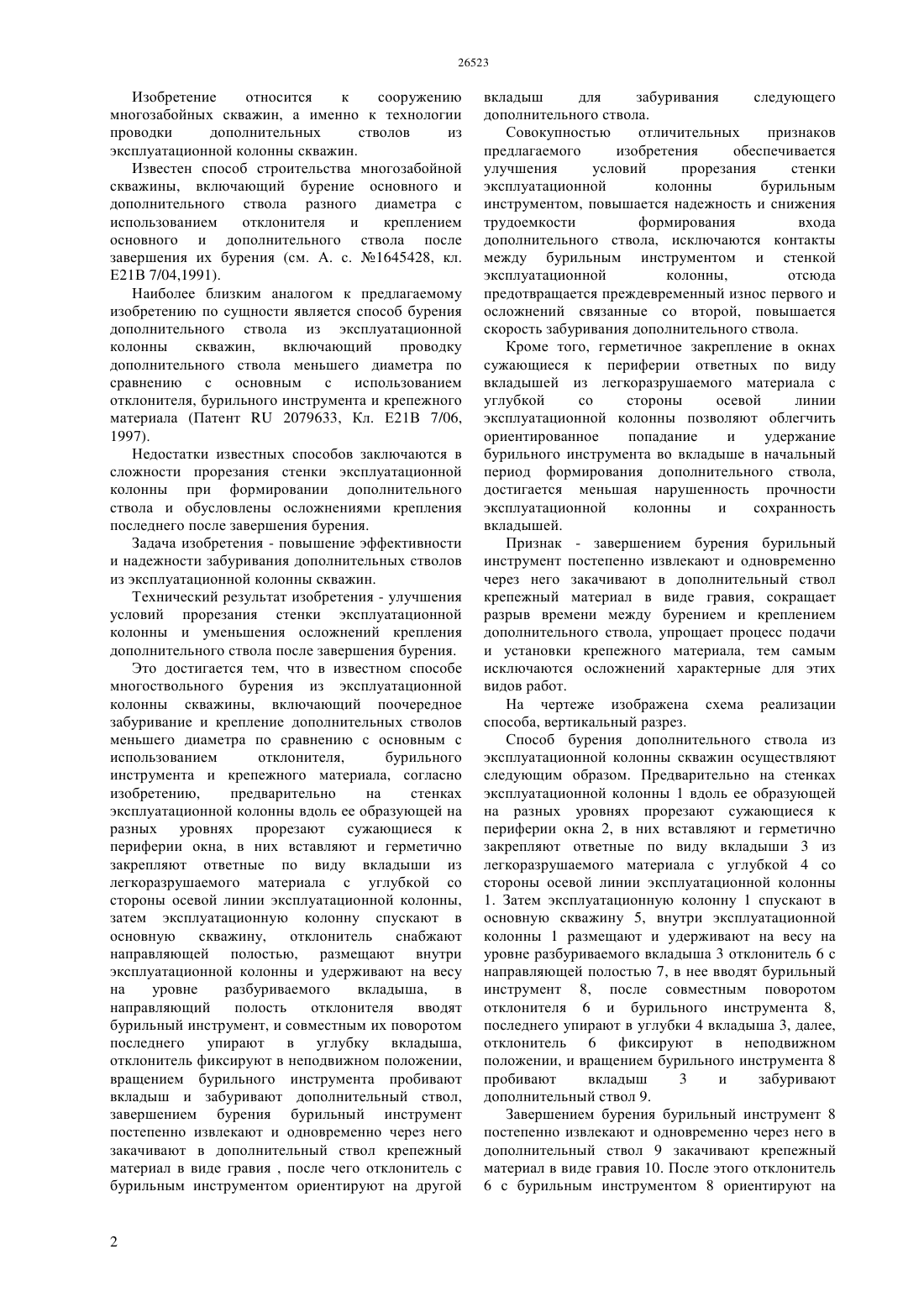

(51) 21 7/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ В способе предварительно на стенках эксплуатационной колонны вдоль ее образующей на разных уровнях прорезают сужающиеся к периферии окна, в них вставляют и герметично закрепляют ответные по виду вкладыши из легкоразрушаемого материала с углубкой со стороны осевой линии эксплуатационной колонны,затем эксплуатационную колонну спускают в основную скважину,отклонитель снабжают направляющей полостью, размещают внутри эксплуатационной колонны и удерживают на весу на уровне разбуриваемого вкладыша,в направляющий полость отклонителя вводят бурильный инструмент, и совместным их поворотом последнего упирают в углубку вкладыша,отклонитель фиксируют в неподвижном положении,вращением бурильного инструмента пробивают вкладыш и забуривают дополнительный ствол,завершением бурения бурильный инструмент постепенно извлекают и одновременно через него закачивают в дополнительный ствол крепежный материал в виде гравия, после чего отклонитель с бурильным инструментом ориентируют на другой вкладыш для забуривания следующего дополнительного ствола.(54) СПОСОБ МНОГОСТВОЛЬНОГО БУРЕНИЯ ИЗ ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ СКВАЖИН(57) Изобретение относится к сооружению многозабойных скважин, а именно к технологии проводки дополнительных стволов из эксплуатационной колонны скважин. Задача повышение эффективности и надежности забуривания дополнительных стволов из эксплуатационной колонны скважин. Технический результат - улучшения условий прорезания стенки эксплуатационной колонны и уменьшения осложнений крепления дополнительного ствола после завершения бурения. Изобретение относится к сооружению многозабойных скважин, а именно к технологии проводки дополнительных стволов из эксплуатационной колонны скважин. Известен способ строительства многозабойной скважины, включающий бурение основного и дополнительного ствола разного диаметра с использованием отклонителя и креплением основного и дополнительного ствола после завершения их бурения (см. А. с. 1645428, кл. Е 21 В 7/04,1991). Наиболее близким аналогом к предлагаемому изобретению по сущности является способ бурения дополнительного ствола из эксплуатационной колонны скважин,включающий проводку дополнительного ствола меньшего диаметра по сравнению с основным с использованием отклонителя, бурильного инструмента и крепежного материала (Патент 2079633, Кл. Е 21 В 7/06,1997). Недостатки известных способов заключаются в сложности прорезания стенки эксплуатационной колонны при формировании дополнительного ствола и обусловлены осложнениями крепления последнего после завершения бурения. Задача изобретения - повышение эффективности и надежности забуривания дополнительных стволов из эксплуатационной колонны скважин. Технический результат изобретения - улучшения условий прорезания стенки эксплуатационной колонны и уменьшения осложнений крепления дополнительного ствола после завершения бурения. Это достигается тем, что в известном способе многоствольного бурения из эксплуатационной колонны скважины, включающий поочередное забуривание и крепление дополнительных стволов меньшего диаметра по сравнению с основным с использованием отклонителя,бурильного инструмента и крепежного материала, согласно изобретению,предварительно на стенках эксплуатационной колонны вдоль ее образующей на разных уровнях прорезают сужающиеся к периферии окна, в них вставляют и герметично закрепляют ответные по виду вкладыши из легкоразрушаемого материала с углубкой со стороны осевой линии эксплуатационной колонны,затем эксплуатационную колонну спускают в основную скважину,отклонитель снабжают направляющей полостью, размещают внутри эксплуатационной колонны и удерживают на весу на уровне разбуриваемого вкладыша,в направляющий полость отклонителя вводят бурильный инструмент, и совместным их поворотом последнего упирают в углубку вкладыша,отклонитель фиксируют в неподвижном положении,вращением бурильного инструмента пробивают вкладыш и забуривают дополнительный ствол,завершением бурения бурильный инструмент постепенно извлекают и одновременно через него закачивают в дополнительный ствол крепежный материал в виде гравия , после чего отклонитель с бурильным инструментом ориентируют на другой вкладыш для забуривания следующего дополнительного ствола. Совокупностью отличительных признаков предлагаемого изобретения обеспечивается улучшения условий прорезания стенки эксплуатационной колонны бурильным инструментом, повышается надежность и снижения трудоемкости формирования входа дополнительного ствола, исключаются контакты между бурильным инструментом и стенкой эксплуатационной колонны,отсюда предотвращается преждевременный износ первого и осложнений связанные со второй, повышается скорость забуривания дополнительного ствола. Кроме того, герметичное закрепление в окнах сужающиеся к периферии ответных по виду вкладышей из легкоразрушаемого материала с углубкой со стороны осевой линии эксплуатационной колонны позволяют облегчить ориентированное попадание и удержание бурильного инструмента во вкладыше в начальный период формирования дополнительного ствола,достигается меньшая нарушенность прочности эксплуатационной колонны и сохранность вкладышей. Признак - завершением бурения бурильный инструмент постепенно извлекают и одновременно через него закачивают в дополнительный ствол крепежный материал в виде гравия, сокращает разрыв времени между бурением и креплением дополнительного ствола, упрощает процесс подачи и установки крепежного материала, тем самым исключаются осложнений характерные для этих видов работ. На чертеже изображена схема реализации способа, вертикальный разрез. Способ бурения дополнительного ствола из эксплуатационной колонны скважин осуществляют следующим образом. Предварительно на стенках эксплуатационной колонны 1 вдоль ее образующей на разных уровнях прорезают сужающиеся к периферии окна 2, в них вставляют и герметично закрепляют ответные по виду вкладыши 3 из легкоразрушаемого материала с углубкой 4 со стороны осевой линии эксплуатационной колонны 1. Затем эксплуатационную колонну 1 спускают в основную скважину 5, внутри эксплуатационной колонны 1 размещают и удерживают на весу на уровне разбуриваемого вкладыша 3 отклонитель 6 с направляющей полостью 7, в нее вводят бурильный инструмент 8, после совместным поворотом отклонителя 6 и бурильного инструмента 8,последнего упирают в углубки 4 вкладыша 3, далее,отклонитель 6 фиксируют в неподвижном положении, и вращением бурильного инструмента 8 пробивают вкладыш 3 и забуривают дополнительный ствол 9. Завершением бурения бурильный инструмент 8 постепенно извлекают и одновременно через него в дополнительный ствол 9 закачивают крепежный материал в виде гравия 10. После этого отклонитель 6 с бурильным инструментом 8 ориентируют на другой вкладыш 3 для забуривания следующего дополнительного ствола. При внедрении в производство сооружения многозабойных скважин, предлагаемый способ обеспечивает повышение эффективности и надежности забуривания дополнительных стволов из эксплуатационной колонны скважин. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ многоствольного бурения из эксплуатационной колонны скважины, включающий поочередное забуривание и крепление дополнительных стволов меньшего диаметра по сравнению с основным с использованием отклонителя, бурильного инструмента и крепежного материала, отличающийся тем, что предварительно на стенках эксплуатационной колонны вдоль ее образующей на разных уровнях прорезают сужающиеся к периферии окна, в них вставляют и герметично закрепляют ответные по виду вкладыши из легкоразрушаемого материала с углубкой со стороны осевой линии эксплуатационной колонны,затем эксплуатационную колонну спускают в основную скважину,отклонитель снабжают направляющей полостью, размещают внутри эксплуатационной колонны, и удерживают на весу на уровне разбуриваемого вкладыша,в направляющий полость отклонителя вводят бурильный инструмент, после совместным их поворотом последнего упирают в углубку вкладыша, отклонитель фиксируют в неподвижном положении, вращением бурильного инструмента пробивают вкладыш и забуривают дополнительный ствол, завершением бурения бурильный инструмент постепенно извлекают и одновременно через него закачивают в дополнительный ствол крепежный материал в виде гравия, после чего отклонитель с бурильным инструментом ориентируют на другой вкладыш для забуривания следующего дополнительного ствола.
