Способ получения электроэнергии на гидроэлектростанциях с использованием потенциальной энергии воды

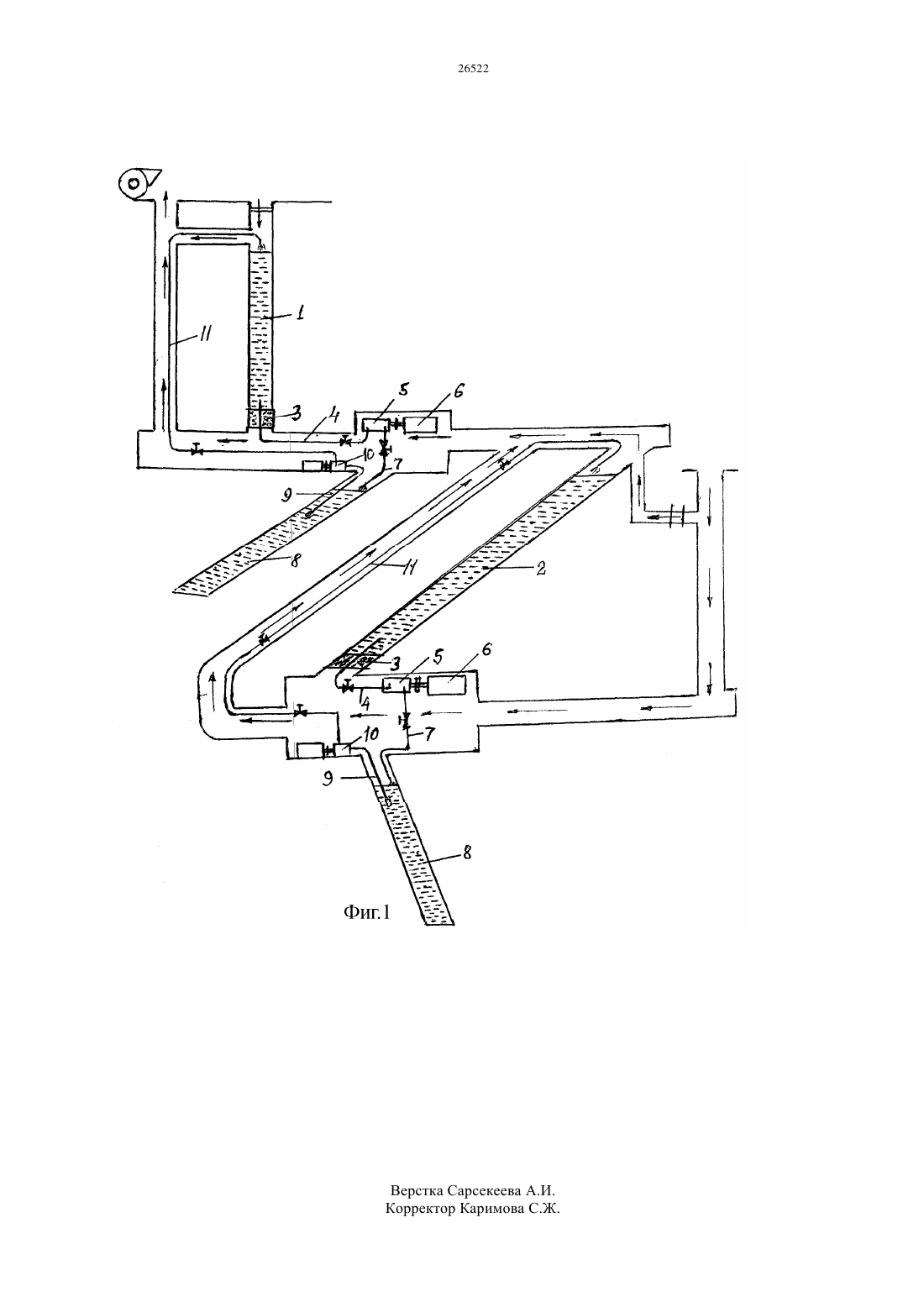

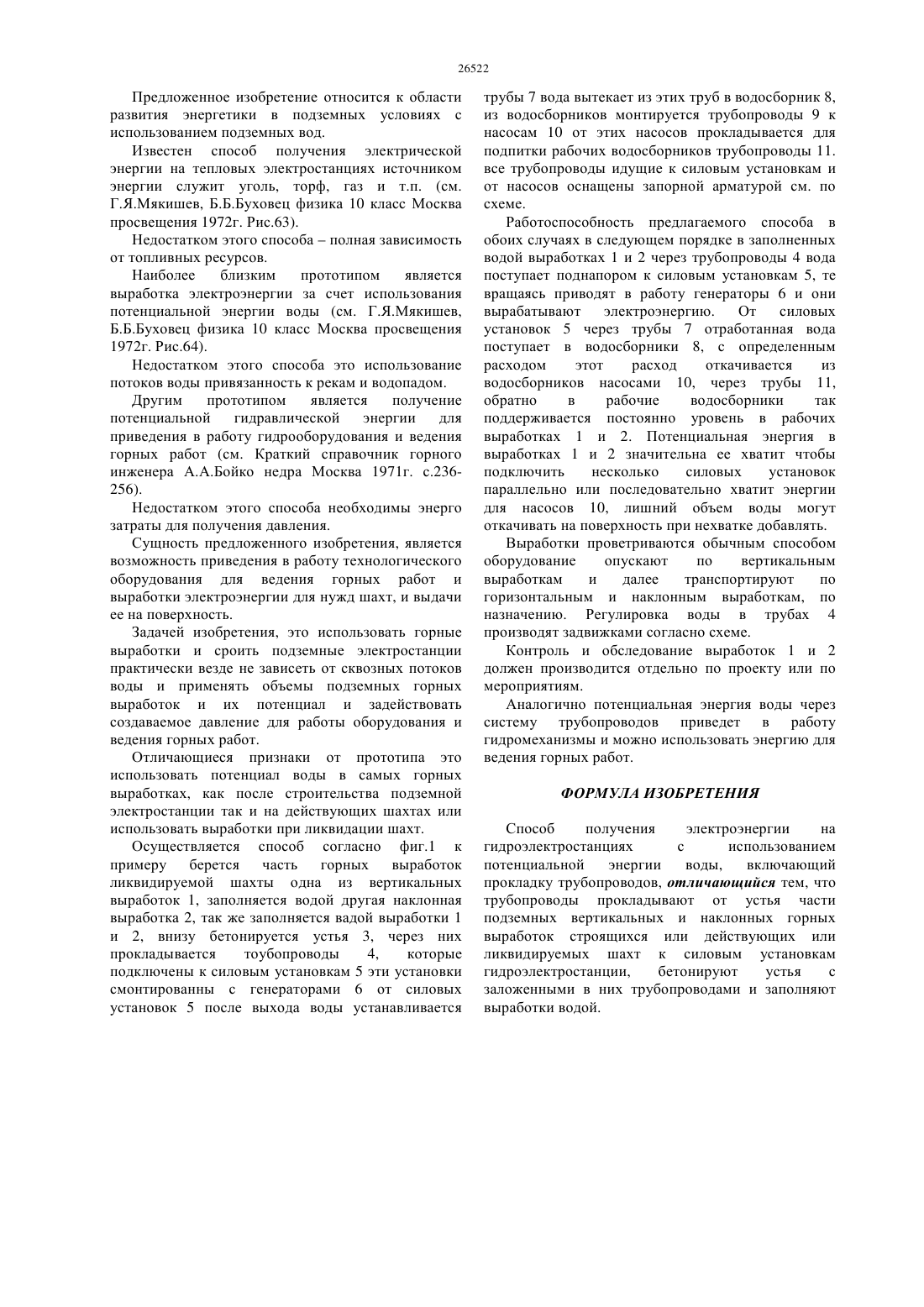

(51) 02 9/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2010/0620.1 14.05.2010 14.12.2012, бюл.12 Лапуцкий Анатолий Алексеевич 9960216 А 1, 25.11.199920235 , 17.11.20081698362 1, 15.12.19912329355 2, 20.07.200819513817 А 1, 17.10.1996(54) СПОСОБ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ НА ГИДРОЭЛЕКТРОСТАНЦИЯХ С ИСПОЛЬЗОВАНИЕМ ПОТЕНЦИАЛЬНОЙ ЭНЕРГИИ ВОДЫ(57) Предложенное изобретение относится к области развития энергетики в подземных условиях с использованием подземных вод. На практике выработка электроэнергии в подземных условиях известна в том числе с применением атомного реактора. У таких электростанций существенный недостаток зависимость от ресурсов. Осуществить предложенный способ на поверхности земли практически не возможно это наличие воды и погодные условия не позволяет строительство сооружений на поверхности равное по объемам подземным горным выработкам не подается воображению. Предложенный способ элементарно прост можно строить по проекту но и можно пользоваться тем что есть это действующие и ликвидируемые горные предприятия и брошенные пусковые шахты для ракет. На фиг.1 показан способ работающий в замкнутом контуре с подпиткой основных выработок 1 и 2 но может быть открытый контур то есть без насосов 10 уровень воды в выработках 1 и 2 поддерживается засчет естественного притока соответственно отрегулировав подачу воды согласно расходу на механизмы 5 можно получить энергию и давление, а воду откачивать по известным схемам могут быть и другие варианты заполнения выработок водой но физический смысл остается. Особо можно рассмотреть проектируемые и действующие шахты у которых большая сеть горных выработок выше лежащие выработки можно приспособить и заполнить водой для получения энергии. В результате шахта получит собственную электроэнергию и давление воды и уникальное явление выдавать на поверхность два вида продукции горную массу но и электроэнергию. Это будет технологии опережающие время. Предложенный способ дает возможность работать подземным электростанциям автономно на воде и обеспечивает защиту. Предложенное изобретение относится к области развития энергетики в подземных условиях с использованием подземных вод. Известен способ получения электрической энергии на тепловых электростанциях источником энергии служит уголь, торф, газ и т.п. (см. Г.Я.Мякишев, Б.Б.Буховец физика 10 класс Москва просвещения 1972 г. Рис.63). Недостатком этого способаполная зависимость от топливных ресурсов. Наиболее близким прототипом является выработка электроэнергии за счет использования потенциальной энергии воды (см. Г.Я.Мякишев,Б.Б.Буховец физика 10 класс Москва просвещения 1972 г. Рис.64). Недостатком этого способа это использование потоков воды привязанность к рекам и водопадом. Другим прототипом является получение потенциальной гидравлической энергии для приведения в работу гидрооборудования и ведения горных работ (см. Краткий справочник горного инженера А.А.Бойко недра Москва 1971 г. с.236256). Недостатком этого способа необходимы энерго затраты для получения давления. Сущность предложенного изобретения, является возможность приведения в работу технологического оборудования для ведения горных работ и выработки электроэнергии для нужд шахт, и выдачи ее на поверхность. Задачей изобретения, это использовать горные выработки и сроить подземные электростанции практически везде не зависеть от сквозных потоков воды и применять объемы подземных горных выработок и их потенциал и задействовать создаваемое давление для работы оборудования и ведения горных работ. Отличающиеся признаки от прототипа это использовать потенциал воды в самых горных выработках, как после строительства подземной электростанции так и на действующих шахтах или использовать выработки при ликвидации шахт. Осуществляется способ согласно фиг.1 к примеру берется часть горных выработок ликвидируемой шахты одна из вертикальных выработок 1, заполняется водой другая наклонная выработка 2, так же заполняется вадой выработки 1 и 2, внизу бетонируется устья 3, через них прокладывается тоубопроводы 4,которые подключены к силовым установкам 5 эти установки смонтированны с генераторами 6 от силовых установок 5 после выхода воды устанавливается трубы 7 вода вытекает из этих труб в водосборник 8,из водосборников монтируется трубопроводы 9 к насосам 10 от этих насосов прокладывается для подпитки рабочих водосборников трубопроводы 11. все трубопроводы идущие к силовым установкам и от насосов оснащены запорной арматурой см. по схеме. Работоспособность предлагаемого способа в обоих случаях в следующем порядке в заполненных водой выработках 1 и 2 через трубопроводы 4 вода поступает поднапором к силовым установкам 5, те вращаясь приводят в работу генераторы 6 и они вырабатывают электроэнергию. От силовых установок 5 через трубы 7 отработанная вода поступает в водосборники 8, с определенным расходом этот расход откачивается из водосборников насосами 10, через трубы 11,обратно в рабочие водосборники так поддерживается постоянно уровень в рабочих выработках 1 и 2. Потенциальная энергия в выработках 1 и 2 значительна ее хватит чтобы подключить несколько силовых установок параллельно или последовательно хватит энергии для насосов 10, лишний объем воды могут откачивать на поверхность при нехватке добавлять. Выработки проветриваются обычным способом оборудование опускают по вертикальным выработкам и далее транспортируют по горизонтальным и наклонным выработкам, по назначению. Регулировка воды в трубах 4 производят задвижками согласно схеме. Контроль и обследование выработок 1 и 2 должен производится отдельно по проекту или по мероприятиям. Аналогично потенциальная энергия воды через систему трубопроводов приведет в работу гидромеханизмы и можно использовать энергию для ведения горных работ. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения электроэнергии на гидроэлектростанциях с использованием потенциальной энергии воды,включающий прокладку трубопроводов, отличающийся тем, что трубопроводы прокладывают от устья части подземных вертикальных и наклонных горных выработок строящихся или действующих или ликвидируемых шахт к силовым установкам гидроэлектростанции,бетонируют устья с заложенными в них трубопроводами и заполняют выработки водой.
