Мальковый круг для отлова покатной ранней молоди рыб на течении

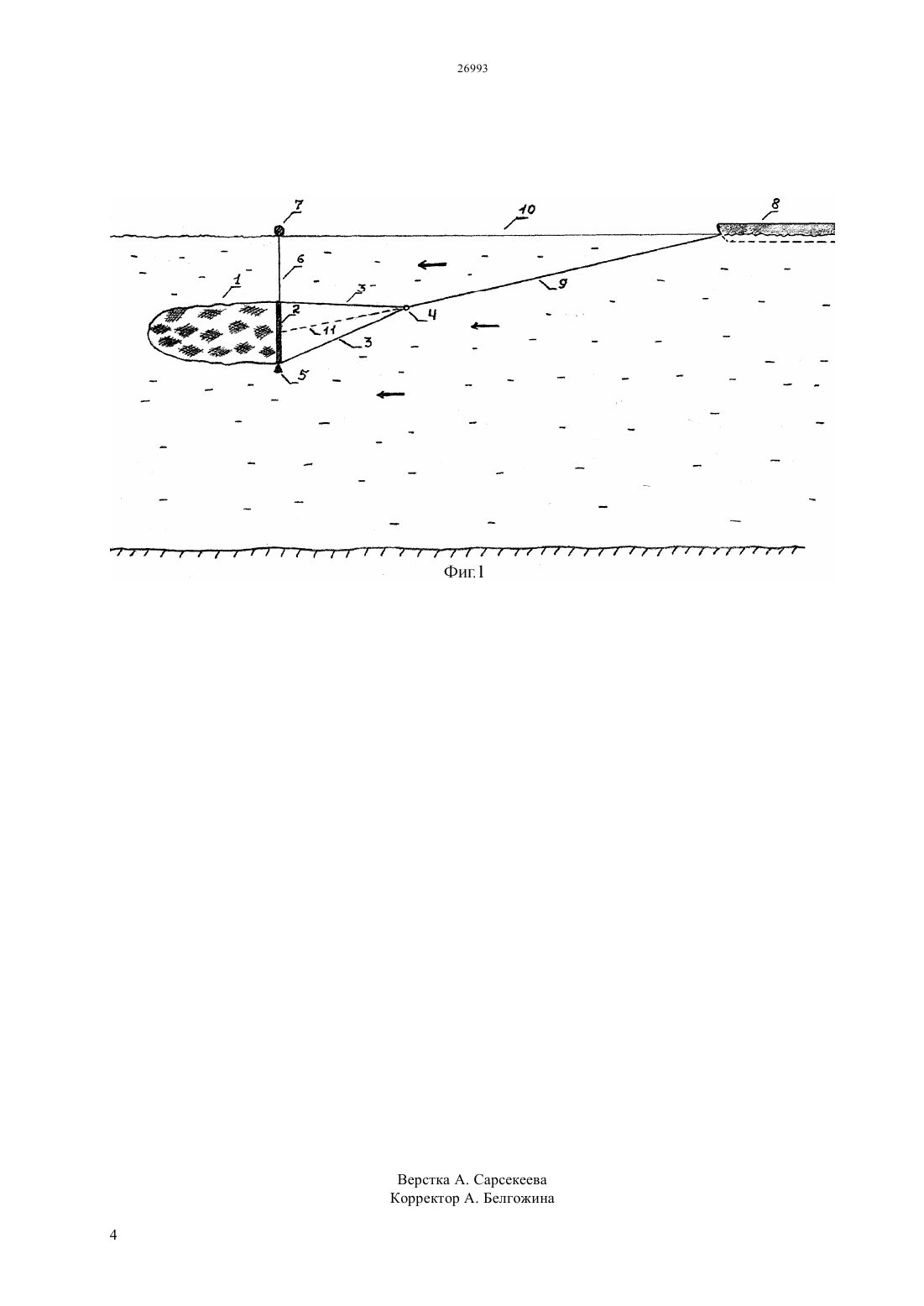

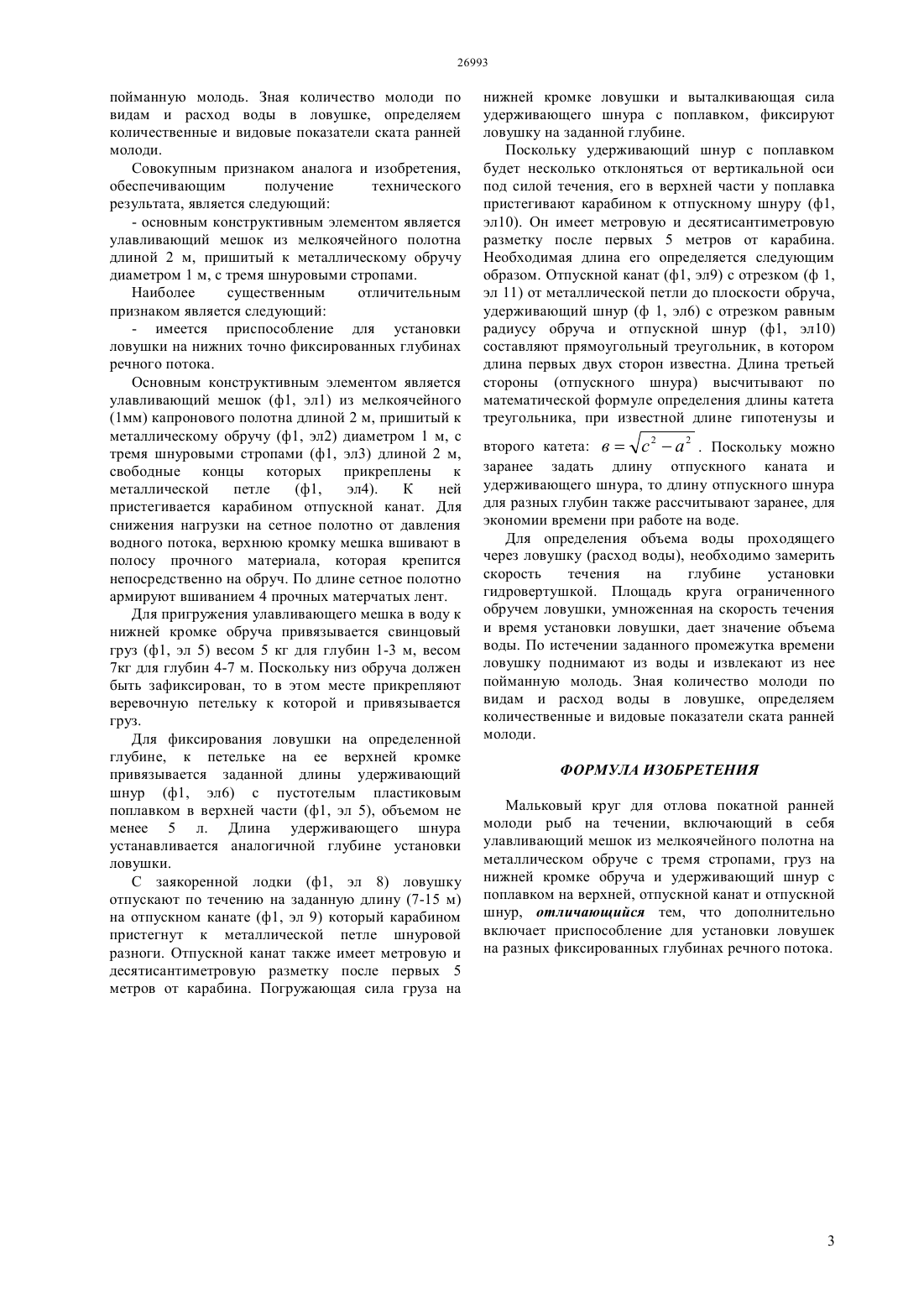

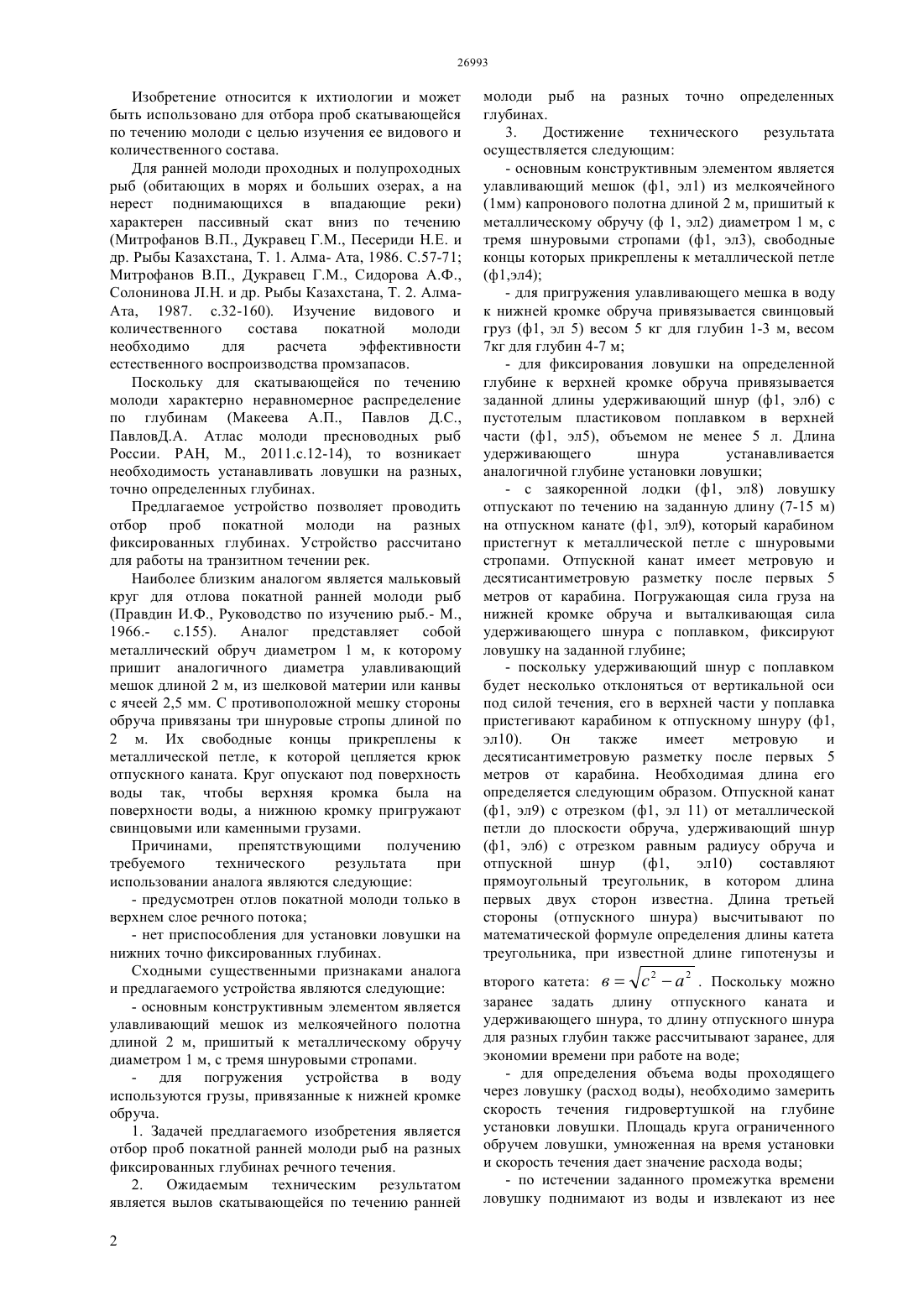

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ удерживающий шнур с поплавком будет несколько отклоняться от вертикальной оси под силой течения,его в верхней части у поплавка пристегивают карабином к отпускному шнуру. Необходимая длина его рассчитывается заранее, для экономии времени при работе на воде. С заякоренной лодки ловушку отпускают по течению на заданную длину на отпускном канате. Погружающая сила груза на нижней кромке обруча ловушки и выталкивающая сила удерживающего шнура с поплавком, фиксируют ловушку на заданной глубине. Отпускной шнур не позволяет удерживающему шнуру отклониться от вертикали под силой течения. Скорость течения замеряют гидровертушкой. Площадь круга ограниченного обручем ловушки умноженная на скорость течения, дает значение объема воды прошедшего через ловушку. По количеству пойманной молоди и расходу воды в ловушке, определяем количественные и видовые показатели ската ранней молоди. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- основным конструктивным элементом является улавливающий мешок из мелкоячейного полотна длиной 2 м, пришитый к металлическому обручу диаметром 1 м, с разногой из трех шнуровых строп. Наиболее существенным отличительным признаком является следующий- имеется приспособление для установки ловушки на нижних точно фиксированных глубинах речного потока.(72) Исбеков Куаныш Байболатович Асылбекова Сауле Жангировна Ярмолкевич Анна Александровна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Правдин И.Ф., Руководство по изучению рыб. М., 1966, с. 155(54) МАЛЬКОВЫЙ КРУГ ДЛЯ ОТЛОВА ПОКАТНОЙ РАННЕЙ МОЛОДИ РЫБ НА ТЕЧЕНИИ(57) Изобретение относится к ихтиологии и может быть использовано для отбора проб скатывающейся по течению рек ранней молоди рыб с целью изучения ее видового и количественного состава. Предлагаемое устройство позволяет проводить отбор проб покатной молоди на разных фиксированных глубинах. Наиболее близким аналогом является мальковый круг для отлова покатной ранней молоди рыб (Правдин И.Ф.,Руководство по изучению рыб.- М., 1966,-с. 155). Достижение технического результата осуществляется следующим основным конструктивным элементом является улавливающий мешок из мелкоячейного полотна пришитый к металлическому обручу с разногой из трех шнуровых строп для пригружения к нижней кромке обруча привязывается груз, а для фиксирования ловушки на определенной глубине к верхней кромке привязывается заданной длины удерживающий шнур с пластиковым поплавком. Поскольку Изобретение относится к ихтиологии и может быть использовано для отбора проб скатывающейся по течению молоди с целью изучения ее видового и количественного состава. Для ранней молоди проходных и полупроходных рыб (обитающих в морях и больших озерах, а на нерест поднимающихся в впадающие реки) характерен пассивный скат вниз по течению(Митрофанов В.П., Дукравец Г.М., Песериди Н.Е. и др. Рыбы Казахстана, Т. 1. Алма- Ата, 1986. С.57-71 Митрофанов В.П., Дукравец Г.М., Сидорова А.Ф.,Солонинова и др. Рыбы Казахстана, Т. 2. АлмаАта, 1987. с.32-160). Изучение видового и количественного состава покатной молоди необходимо для расчета эффективности естественного воспроизводства промзапасов. Поскольку для скатывающейся по течению молоди характерно неравномерное распределение по глубинам (Макеева А.П., Павлов Д.С.,ПавловД.А. Атлас молоди пресноводных рыб России. РАН, М., 2011.с.12-14), то возникает необходимость устанавливать ловушки на разных,точно определенных глубинах. Предлагаемое устройство позволяет проводить отбор проб покатной молоди на разных фиксированных глубинах. Устройство рассчитано для работы на транзитном течении рек. Наиболее близким аналогом является мальковый круг для отлова покатной ранней молоди рыб(Правдин И.Ф., Руководство по изучению рыб.- М.,1966.с.155). Аналог представляет собой металлический обруч диаметром 1 м, к которому пришит аналогичного диаметра улавливающий мешок длиной 2 м, из шелковой материи или канвы с ячеей 2,5 мм. С противоположной мешку стороны обруча привязаны три шнуровые стропы длиной по 2 м. Их свободные концы прикреплены к металлической петле, к которой цепляется крюк отпускного каната. Круг опускают под поверхность воды так, чтобы верхняя кромка была на поверхности воды, а нижнюю кромку пригружают свинцовыми или каменными грузами. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- предусмотрен отлов покатной молоди только в верхнем слое речного потока- нет приспособления для установки ловушки на нижних точно фиксированных глубинах. Сходными существенными признаками аналога и предлагаемого устройства являются следующие- основным конструктивным элементом является улавливающий мешок из мелкоячейного полотна длиной 2 м, пришитый к металлическому обручу диаметром 1 м, с тремя шнуровыми стропами.- для погружения устройства в воду используются грузы, привязанные к нижней кромке обруча. 1. Задачей предлагаемого изобретения является отбор проб покатной ранней молоди рыб на разных фиксированных глубинах речного течения. 2. Ожидаемым техническим результатом является вылов скатывающейся по течению ранней 2 молоди рыб на разных точно определенных глубинах. 3. Достижение технического результата осуществляется следующим- основным конструктивным элементом является улавливающий мешок (ф 1, эл 1) из мелкоячейного(1 мм) капронового полотна длиной 2 м, пришитый к металлическому обручу (ф 1, эл 2) диаметром 1 м, с тремя шнуровыми стропами (ф 1, эл 3), свободные концы которых прикреплены к металлической петле- для пригружения улавливающего мешка в воду к нижней кромке обруча привязывается свинцовый груз (ф 1, эл 5) весом 5 кг для глубин 1-3 м, весом 7 кг для глубин 4-7 м- для фиксирования ловушки на определенной глубине к верхней кромке обруча привязывается заданной длины удерживающий шнур (ф 1, эл 6) с пустотелым пластиковом поплавком в верхней части (ф 1, эл 5), объемом не менее 5 л. Длина удерживающего шнура устанавливается аналогичной глубине установки ловушки- с заякоренной лодки (ф 1, эл 8) ловушку отпускают по течению на заданную длину (7-15 м) на отпускном канате (ф 1, эл 9), который карабином пристегнут к металлической петле с шнуровыми стропами. Отпускной канат имеет метровую и десятисантиметровую разметку после первых 5 метров от карабина. Погружающая сила груза на нижней кромке обруча и выталкивающая сила удерживающего шнура с поплавком, фиксируют ловушку на заданной глубине- поскольку удерживающий шнур с поплавком будет несколько отклоняться от вертикальной оси под силой течения, его в верхней части у поплавка пристегивают карабином к отпускному шнуру (ф 1,эл 10). Он также имеет метровую и десятисантиметровую разметку после первых 5 метров от карабина. Необходимая длина его определяется следующим образом. Отпускной канат(ф 1, эл 9) с отрезком (ф 1, эл 11) от металлической петли до плоскости обруча, удерживающий шнур(ф 1, эл 6) с отрезком равным радиусу обруча и отпускной шнур(ф 1,эл 10) составляют прямоугольный треугольник, в котором длина первых двух сторон известна. Длина третьей стороны (отпускного шнура) высчитывают по математической формуле определения длины катета треугольника, при известной длине гипотенузы и второго катета вс - а . Поскольку можно заранее задать длину отпускного каната и удерживающего шнура, то длину отпускного шнура для разных глубин также рассчитывают заранее, для экономии времени при работе на воде- для определения объема воды проходящего через ловушку (расход воды), необходимо замерить скорость течения гидровертушкой на глубине установки ловушки. Площадь круга ограниченного обручем ловушки, умноженная на время установки и скорость течения дает значение расхода воды- по истечении заданного промежутка времени ловушку поднимают из воды и извлекают из нее 2 пойманную молодь. Зная количество молоди по видам и расход воды в ловушке, определяем количественные и видовые показатели ската ранней молоди. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- основным конструктивным элементом является улавливающий мешок из мелкоячейного полотна длиной 2 м, пришитый к металлическому обручу диаметром 1 м, с тремя шнуровыми стропами. Наиболее существенным отличительным признаком является следующий- имеется приспособление для установки ловушки на нижних точно фиксированных глубинах речного потока. Основным конструктивным элементом является улавливающий мешок (ф 1, эл 1) из мелкоячейного(1 мм) капронового полотна длиной 2 м, пришитый к металлическому обручу (ф 1, эл 2) диаметром 1 м, с тремя шнуровыми стропами (ф 1, эл 3) длиной 2 м,свободные концы которых прикреплены к металлической петле(ф 1,эл 4). К ней пристегивается карабином отпускной канат. Для снижения нагрузки на сетное полотно от давления водного потока, верхнюю кромку мешка вшивают в полосу прочного материала, которая крепится непосредственно на обруч. По длине сетное полотно армируют вшиванием 4 прочных матерчатых лент. Для пригружения улавливающего мешка в воду к нижней кромке обруча привязывается свинцовый груз (ф 1, эл 5) весом 5 кг для глубин 1-3 м, весом 7 кг для глубин 4-7 м. Поскольку низ обруча должен быть зафиксирован, то в этом месте прикрепляют веревочную петельку к которой и привязывается груз. Для фиксирования ловушки на определенной глубине, к петельке на ее верхней кромке привязывается заданной длины удерживающий шнур (ф 1, эл 6) с пустотелым пластиковым поплавком в верхней части (ф 1, эл 5), объемом не менее 5 л. Длина удерживающего шнура устанавливается аналогичной глубине установки ловушки. С заякоренной лодки (ф 1, эл 8) ловушку отпускают по течению на заданную длину (7-15 м) на отпускном канате (ф 1, эл 9) который карабином пристегнут к металлической петле шнуровой разноги. Отпускной канат также имеет метровую и десятисантиметровую разметку после первых 5 метров от карабина. Погружающая сила груза на нижней кромке ловушки и выталкивающая сила удерживающего шнура с поплавком, фиксируют ловушку на заданной глубине. Поскольку удерживающий шнур с поплавком будет несколько отклоняться от вертикальной оси под силой течения, его в верхней части у поплавка пристегивают карабином к отпускному шнуру (ф 1,эл 10). Он имеет метровую и десятисантиметровую разметку после первых 5 метров от карабина. Необходимая длина его определяется следующим образом. Отпускной канат (ф 1, эл 9) с отрезком (ф 1,эл 11) от металлической петли до плоскости обруча,удерживающий шнур (ф 1, эл 6) с отрезком равным радиусу обруча и отпускной шнур (ф 1, эл 10) составляют прямоугольный треугольник, в котором длина первых двух сторон известна. Длина третьей стороны (отпускного шнура) высчитывают по математической формуле определения длины катета треугольника, при известной длине гипотенузы и второго катета вс - а . Поскольку можно заранее задать длину отпускного каната и удерживающего шнура, то длину отпускного шнура для разных глубин также рассчитывают заранее, для экономии времени при работе на воде. Для определения объема воды проходящего через ловушку (расход воды), необходимо замерить скорость течения на глубине установки гидровертушкой. Площадь круга ограниченного обручем ловушки, умноженная на скорость течения и время установки ловушки, дает значение объема воды. По истечении заданного промежутка времени ловушку поднимают из воды и извлекают из нее пойманную молодь. Зная количество молоди по видам и расход воды в ловушке, определяем количественные и видовые показатели ската ранней молоди. 2 ФОРМУЛА ИЗОБРЕТЕНИЯ Мальковый круг для отлова покатной ранней молоди рыб на течении, включающий в себя улавливающий мешок из мелкоячейного полотна на металлическом обруче с тремя стропами, груз на нижней кромке обруча и удерживающий шнур с поплавком на верхней, отпускной канат и отпускной шнур, отличающийся тем, что дополнительно включает приспособление для установки ловушек на разных фиксированных глубинах речного потока.
