Малый бимтрал для отлова донных рыб на мелководье и способ его применения

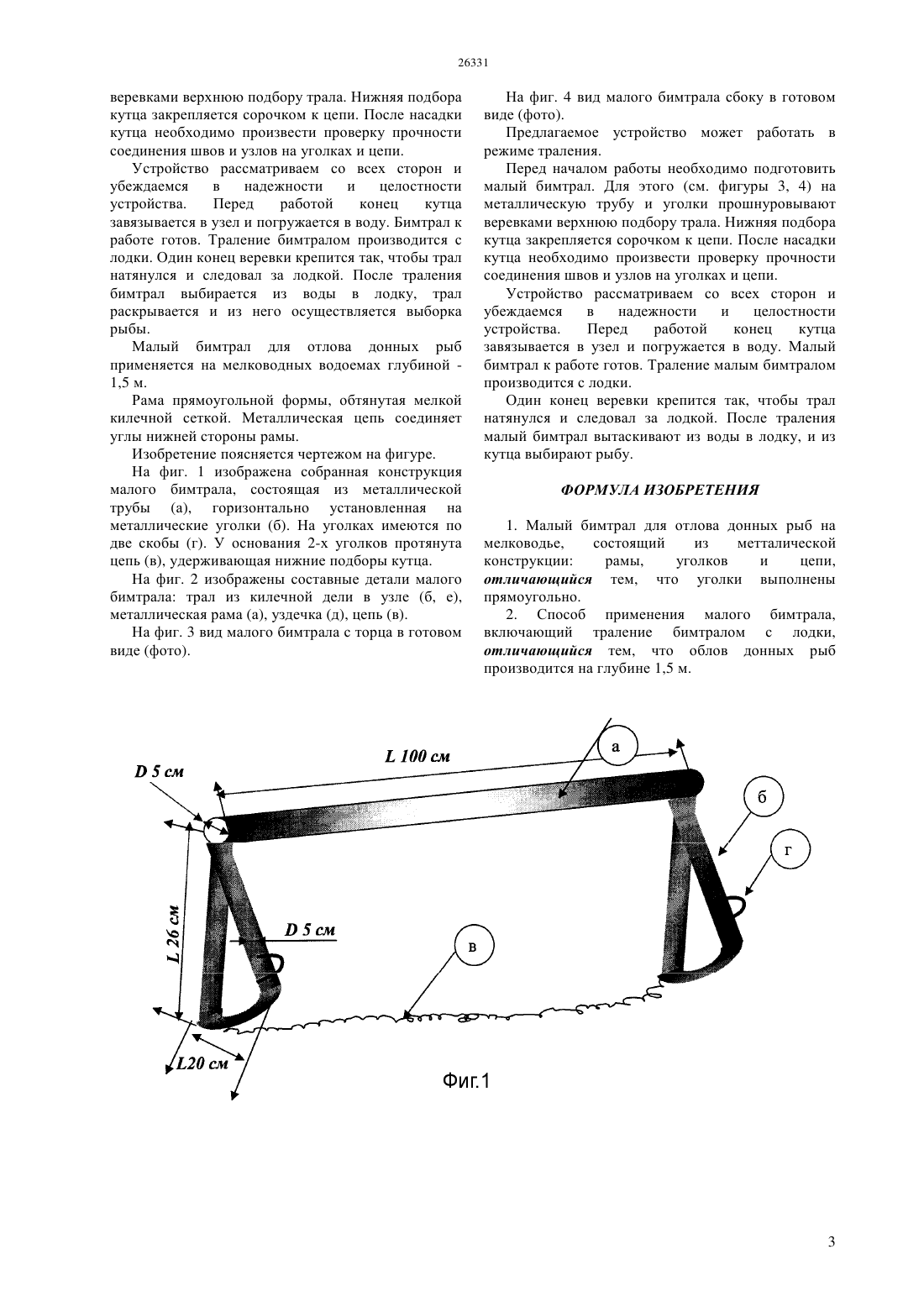

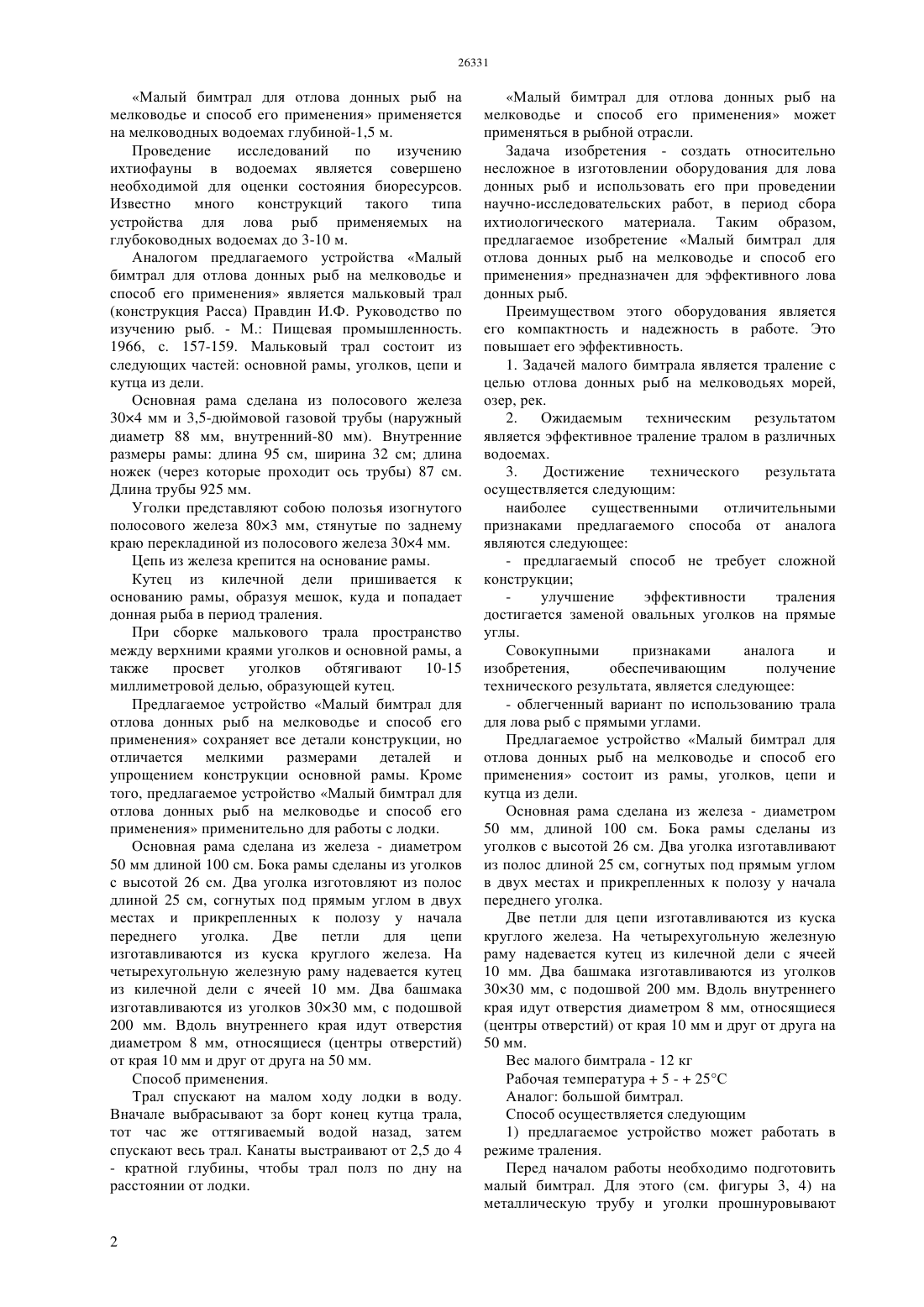

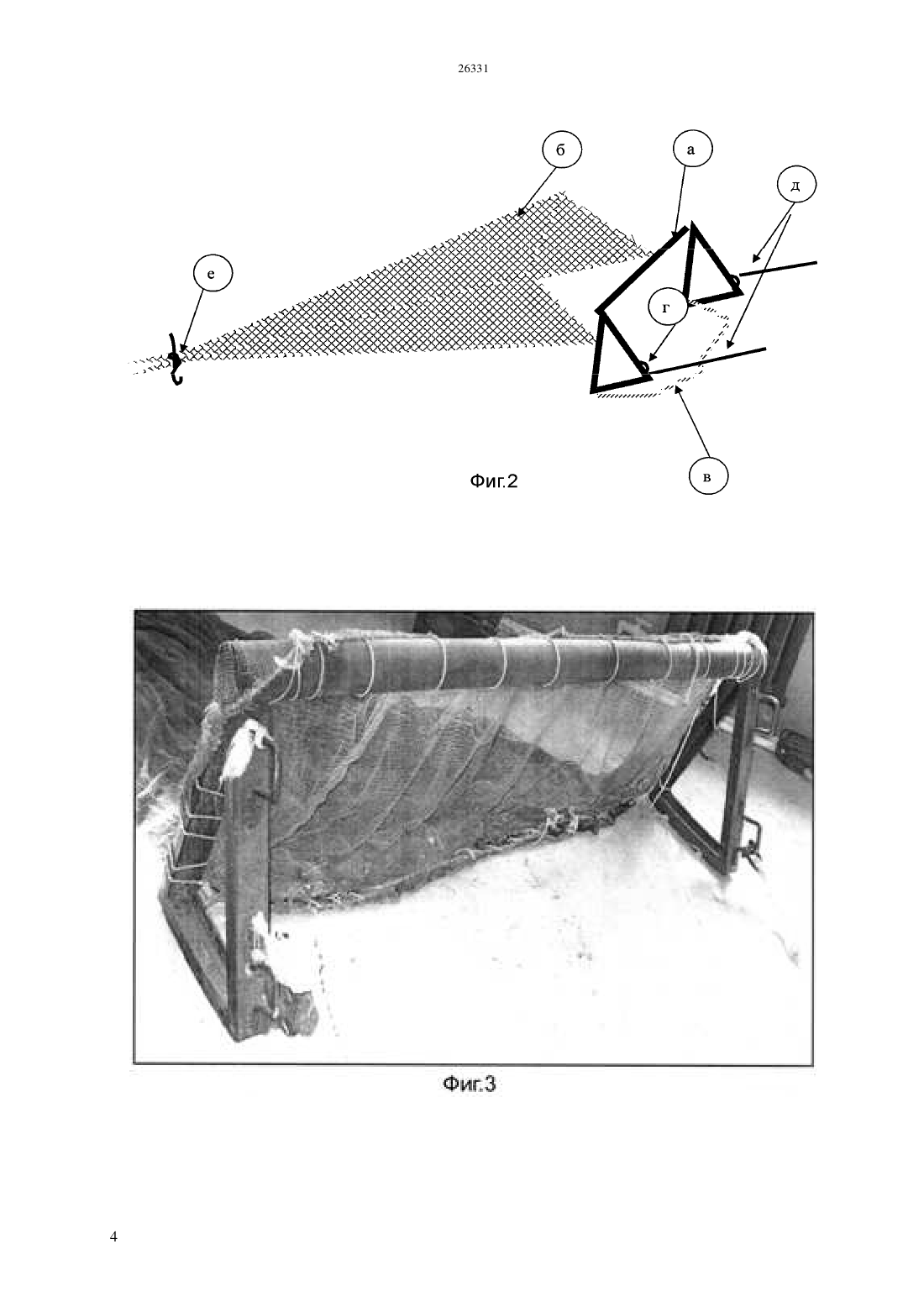

(51) 01 73/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ донных рыб с высоким процентом выживаемости. Облегченный малый бимтрал не требует больших затрат на перевозку из водоема в водоем и сохраняет высокую эффективность при эксплуатации. Предлагаемое устройство малый бимтрал относится к рыбному хозяйству и может быть использовано в других производственных сферах прудовых хозяйствах. Техническим результатом устройства является его компактность и надежность в работе. Это повышает его эффективность, рассчитано на применение его на мелководьях Северного Каспия,в реках, озерах с малыми глубинами до 1,5 м для отлова рыбы. Устройство характеризуется небольшими размерами, рассчитано на применение его в условиях умеренного климата. Нет сложности в изготовлении, себестоимость невысокая. Предлагаемое устройство представляет собой металлическую конструкцию.(72) Исбеков Куаныш Байбулатович Мухсанов Абылхаир Мутиевич Тимирханов Серик Рахиджанович Ким Юлия Анатольевна Кузьменко Сергей Владимирович Бокова Елена Борисовна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Правдин И.Ф. Руководство по изучению рыб. М. Пищевая промышленность. 1966, с. 157-159(54) МАЛЫЙ БИМТРАЛ ДЛЯ ОТЛОВА ДОННЫХ РЫБ НА МЕЛКОВОДЬЕ И СПОСОБ ЕГО ПРИМЕНЕНИЯ(57) Предлагаемое устройство Малый бимтрал для отлова донных рыб на мелководье и способ его применения применяется в мелководной части Северного Каспия, а также в реках и озерах. Наименьшая площадь входного отверстия рамы малого бимтрала обеспечивает эффективный отлов Малый бимтрал для отлова донных рыб на мелководье и способ его применения применяется на мелководных водоемах глубиной-1,5 м. Проведение исследований по изучению ихтиофауны в водоемах является совершено необходимой для оценки состояния биоресурсов. Известно много конструкций такого типа устройства для лова рыб применяемых на глубоководных водоемах до 3-10 м. Аналогом предлагаемого устройства Малый бимтрал для отлова донных рыб на мелководье и способ его применения является мальковый трал(конструкция Расса) Правдин И.Ф. Руководство по изучению рыб. - М. Пищевая промышленность. 1966, с. 157-159. Мальковый трал состоит из следующих частей основной рамы, уголков, цепи и кутца из дели. Основная рама сделана из полосового железа 304 мм и 3,5-дюймовой газовой трубы (наружный диаметр 88 мм, внутренний-80 мм). Внутренние размеры рамы длина 95 см, ширина 32 см длина ножек (через которые проходит ось трубы) 87 см. Длина трубы 925 мм. Уголки представляют собою полозья изогнутого полосового железа 803 мм, стянутые по заднему краю перекладиной из полосового железа 304 мм. Цепь из железа крепится на основание рамы. Кутец из килечной дели пришивается к основанию рамы, образуя мешок, куда и попадает донная рыба в период траления. При сборке малькового трала пространство между верхними краями уголков и основной рамы, а также просвет уголков обтягивают 10-15 миллиметровой делью, образующей кутец. Предлагаемое устройство Малый бимтрал для отлова донных рыб на мелководье и способ его применения сохраняет все детали конструкции, но отличается мелкими размерами деталей и упрощением конструкции основной рамы. Кроме того, предлагаемое устройство Малый бимтрал для отлова донных рыб на мелководье и способ его применения применительно для работы с лодки. Основная рама сделана из железа - диаметром 50 мм длиной 100 см. Бока рамы сделаны из уголков с высотой 26 см. Два уголка изготовляют из полос длиной 25 см, согнутых под прямым углом в двух местах и прикрепленных к полозу у начала переднего уголка. Две петли для цепи изготавливаются из куска круглого железа. На четырехугольную железную раму надевается кутец из килечной дели с ячеей 10 мм. Два башмака изготавливаются из уголков 3030 мм, с подошвой 200 мм. Вдоль внутреннего края идут отверстия диаметром 8 мм, относящиеся (центры отверстий) от края 10 мм и друг от друга на 50 мм. Способ применения. Трал спускают на малом ходу лодки в воду. Вначале выбрасывают за борт конец кутца трала,тот час же оттягиваемый водой назад, затем спускают весь трал. Канаты выстраивают от 2,5 до 4- кратной глубины, чтобы трал полз по дну на расстоянии от лодки. Малый бимтрал для отлова донных рыб на мелководье и способ его применения может применяться в рыбной отрасли. Задача изобретения - создать относительно несложное в изготовлении оборудования для лова донных рыб и использовать его при проведении научно-исследовательских работ, в период сбора ихтиологического материала. Таким образом,предлагаемое изобретение Малый бимтрал для отлова донных рыб на мелководье и способ его применения предназначен для эффективного лова донных рыб. Преимуществом этого оборудования является его компактность и надежность в работе. Это повышает его эффективность. 1. Задачей малого бимтрала является траление с целью отлова донных рыб на мелководьях морей,озер, рек. 2. Ожидаемым техническим результатом является эффективное траление тралом в различных водоемах. 3. Достижение технического результата осуществляется следующим наиболее существенными отличительными признаками предлагаемого способа от аналога являются следующее- предлагаемый способ не требует сложной конструкции улучшение эффективности траления достигается заменой овальных уголков на прямые углы. Совокупными признаками аналога и изобретения,обеспечивающим получение технического результата, является следующее- облегченный вариант по использованию трала для лова рыб с прямыми углами. Предлагаемое устройство Малый бимтрал для отлова донных рыб на мелководье и способ его применения состоит из рамы, уголков, цепи и кутца из дели. Основная рама сделана из железа - диаметром 50 мм, длиной 100 см. Бока рамы сделаны из уголков с высотой 26 см. Два уголка изготавливают из полос длиной 25 см, согнутых под прямым углом в двух местах и прикрепленных к полозу у начала переднего уголка. Две петли для цепи изготавливаются из куска круглого железа. На четырехугольную железную раму надевается кутец из килечной дели с ячеей 10 мм. Два башмака изготавливаются из уголков 3030 мм, с подошвой 200 мм. Вдоль внутреннего края идут отверстия диаметром 8 мм, относящиеся(центры отверстий) от края 10 мм и друг от друга на 50 мм. Вес малого бимтрала - 12 кг Рабочая температура 5 -25 С Аналог большой бимтрал. Способ осуществляется следующим 1) предлагаемое устройство может работать в режиме траления. Перед началом работы необходимо подготовить малый бимтрал. Для этого (см. фигуры 3, 4) на металлическую трубу и уголки прошнуровывают веревками верхнюю подбору трала. Нижняя подбора кутца закрепляется сорочком к цепи. После насадки кутца необходимо произвести проверку прочности соединения швов и узлов на уголках и цепи. Устройство рассматриваем со всех сторон и убеждаемся в надежности и целостности устройства. Перед работой конец кутца завязывается в узел и погружается в воду. Бимтрал к работе готов. Траление бимтралом производится с лодки. Один конец веревки крепится так, чтобы трал натянулся и следовал за лодкой. После траления бимтрал выбирается из воды в лодку, трал раскрывается и из него осуществляется выборка рыбы. Малый бимтрал для отлова донных рыб применяется на мелководных водоемах глубиной 1,5 м. Рама прямоугольной формы, обтянутая мелкой килечной сеткой. Металлическая цепь соединяет углы нижней стороны рамы. Изобретение поясняется чертежом на фигуре. На фиг. 1 изображена собранная конструкция малого бимтрала, состоящая из металлической трубы (а), горизонтально установленная на металлические уголки (б). На уголках имеются по две скобы (г). У основания 2-х уголков протянута цепь (в), удерживающая нижние подборы кутца. На фиг. 2 изображены составные детали малого бимтрала трал из килечной дели в узле (б, е),металлическая рама (а), уздечка (д), цепь (в). На фиг. 3 вид малого бимтрала с торца в готовом виде (фото). На фиг. 4 вид малого бимтрала сбоку в готовом виде (фото). Предлагаемое устройство может работать в режиме траления. Перед началом работы необходимо подготовить малый бимтрал. Для этого (см. фигуры 3, 4) на металлическую трубу и уголки прошнуровывают веревками верхнюю подбору трала. Нижняя подбора кутца закрепляется сорочком к цепи. После насадки кутца необходимо произвести проверку прочности соединения швов и узлов на уголках и цепи. Устройство рассматриваем со всех сторон и убеждаемся в надежности и целостности устройства. Перед работой конец кутца завязывается в узел и погружается в воду. Малый бимтрал к работе готов. Траление малым бимтралом производится с лодки. Один конец веревки крепится так, чтобы трал натянулся и следовал за лодкой. После траления малый бимтрал вытаскивают из воды в лодку, и из кутца выбирают рыбу. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Малый бимтрал для отлова донных рыб на мелководье,состоящий из метталической конструкции рамы,уголков и цепи,отличающийся тем, что уголки выполнены прямоугольно. 2. Способ применения малого бимтрала,включающий траление бимтралом с лодки,отличающийся тем, что облов донных рыб производится на глубине 1,5 м.
