Мобильный хирургический комплекс

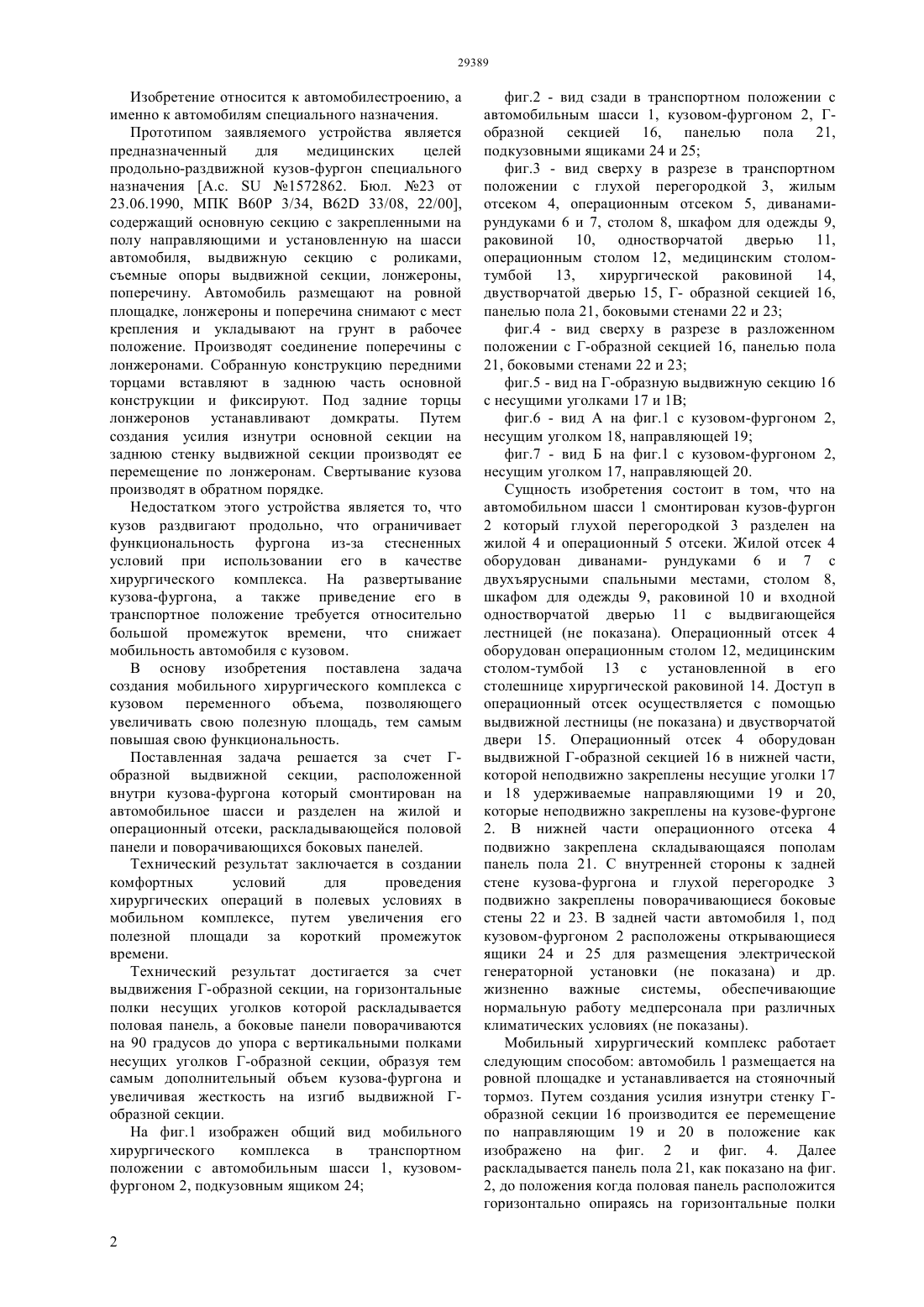

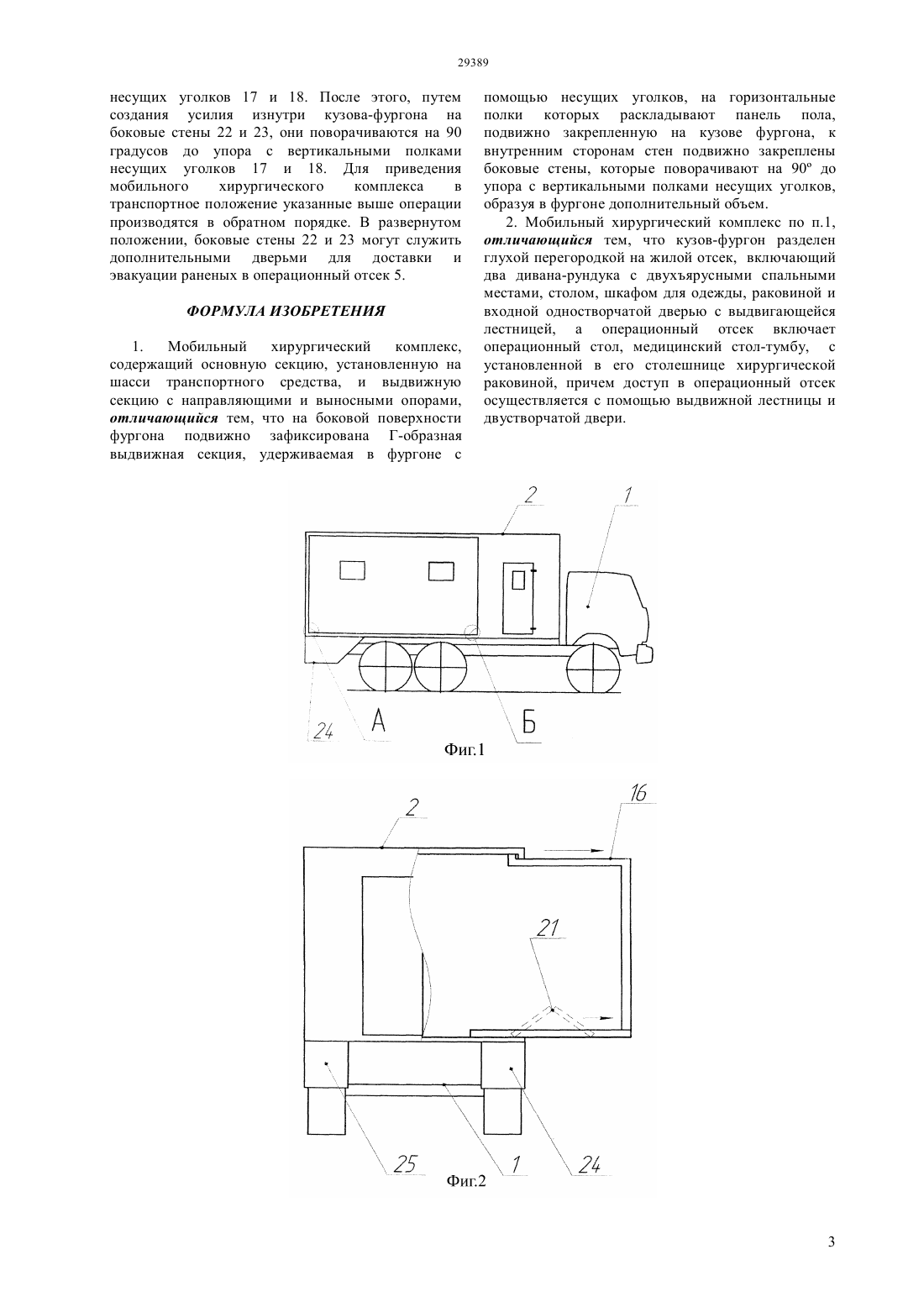

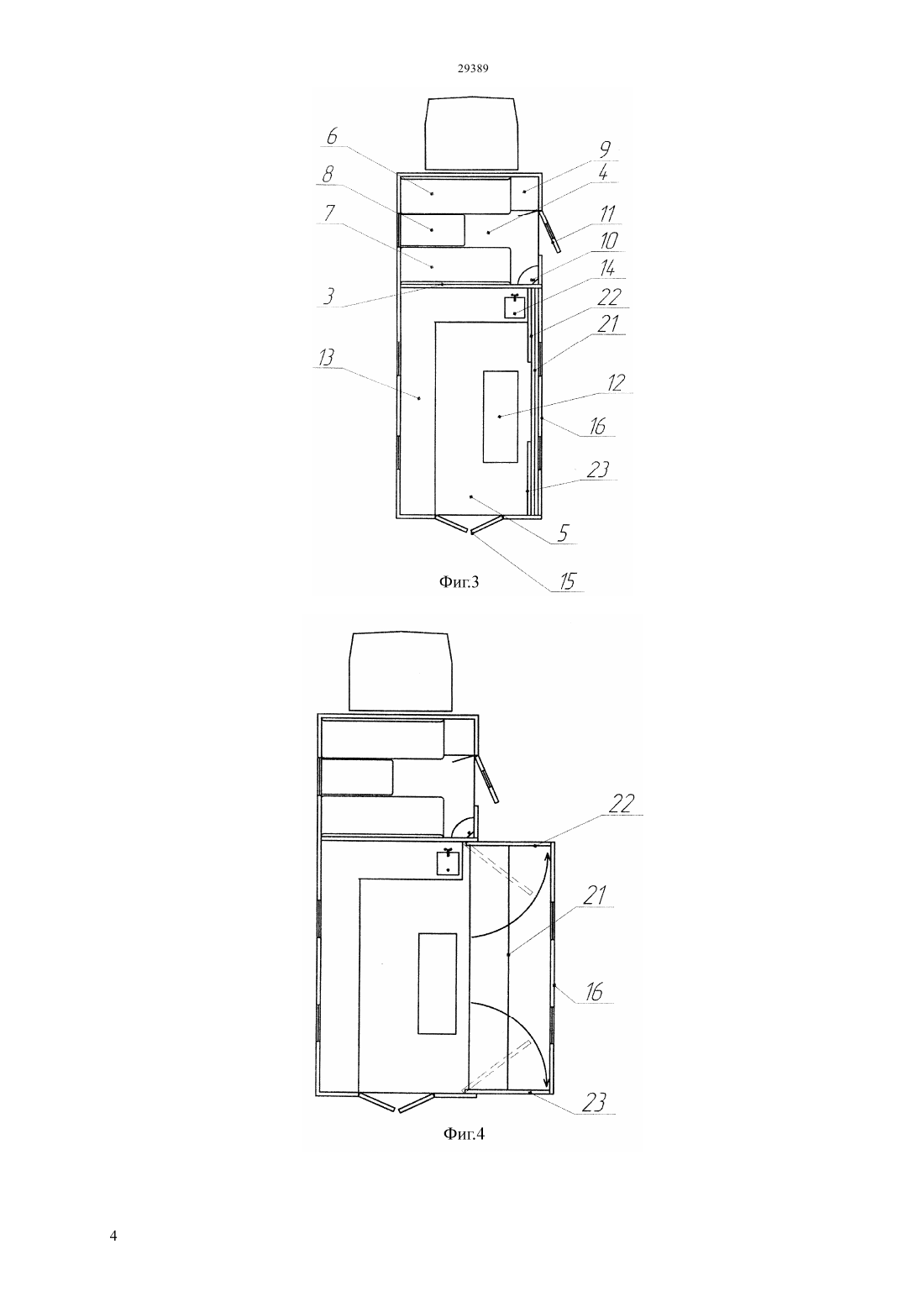

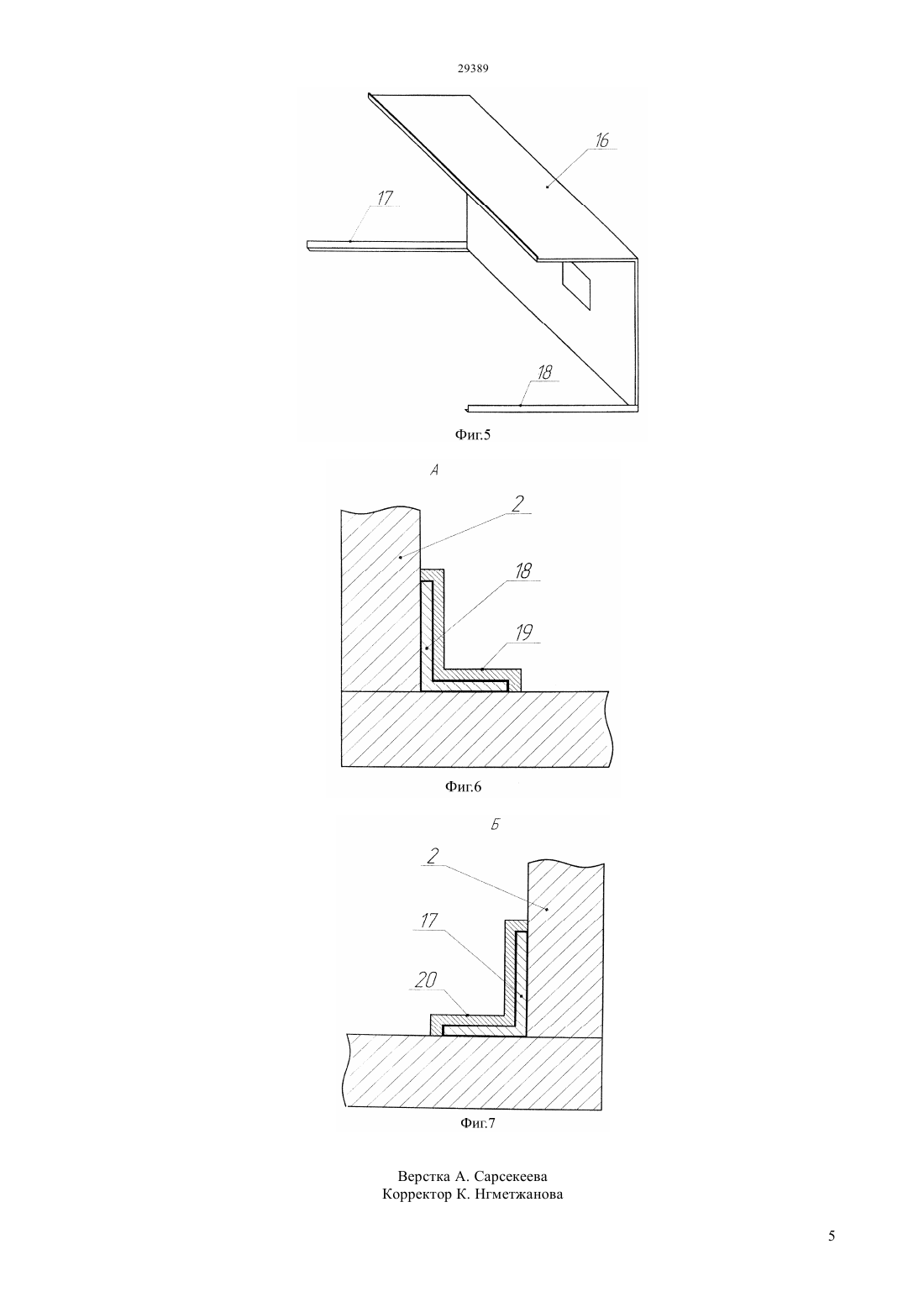

(51) 60 3/34 (2006.01) 62 25/00 (2006.01) 61 13/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выдвижной секции, расположенной внутри кузовафургона, раскладывающейся половой панели и поворачивающихся боковых панелей. Технический результат заключается в создании комфортных условий для проведения хирургических операций в полевых условиях в мобильном комплексе, путем увеличения его полезной площади за короткий промежуток времени. Технический результат достигается за счет выдвижения Г-образной секции, на горизонтальные полки несущих уголков которой раскладывается половая панель, а боковые панели поворачиваются на 90 градусов до упора с вертикальными полками несущих уголков Г-образной секции, образуя тем самым дополнительный объем кузова-фургона.(72) Абдусалямова Мунира Нурлановна Абдусалямова Алина Нурлановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный медицинский университет имени С.Д. Асфендиярова Министерства здравоохранения Республики Казахстан(57) Изобретение относится к автомобилестроению,а именно к автомобилям специального назначения. Увеличение полезной площади фургона осуществляется за счет применения Г-образной Изобретение относится к автомобилестроению, а именно к автомобилям специального назначения. Прототипом заявляемого устройства является предназначенный для медицинских целей продольно-раздвижной кузов-фургон специального назначения А.с.1572862. Бюл. 23 от 23.06.1990, МПК В 60 Р 3/34, В 62 33/08, 22/00,содержащий основную секцию с закрепленными на полу направляющими и установленную на шасси автомобиля, выдвижную секцию с роликами,съемные опоры выдвижной секции, лонжероны,поперечину. Автомобиль размещают на ровной площадке, лонжероны и поперечина снимают с мест крепления и укладывают на грунт в рабочее положение. Производят соединение поперечины с лонжеронами. Собранную конструкцию передними торцами вставляют в заднюю часть основной конструкции и фиксируют. Под задние торцы лонжеронов устанавливают домкраты. Путем создания усилия изнутри основной секции на заднюю стенку выдвижной секции производят ее перемещение по лонжеронам. Свертывание кузова производят в обратном порядке. Недостатком этого устройства является то, что кузов раздвигают продольно, что ограничивает функциональность фургона из-за стесненных условий при использовании его в качестве хирургического комплекса. На развертывание кузова-фургона, а также приведение его в транспортное положение требуется относительно большой промежуток времени, что снижает мобильность автомобиля с кузовом. В основу изобретения поставлена задача создания мобильного хирургического комплекса с кузовом переменного объема, позволяющего увеличивать свою полезную площадь, тем самым повышая свою функциональность. Поставленная задача решается за счет Гобразной выдвижной секции, расположенной внутри кузова-фургона который смонтирован на автомобильное шасси и разделен на жилой и операционный отсеки, раскладывающейся половой панели и поворачивающихся боковых панелей. Технический результат заключается в создании комфортных условий для проведения хирургических операций в полевых условиях в мобильном комплексе, путем увеличения его полезной площади за короткий промежуток времени. Технический результат достигается за счет выдвижения Г-образной секции, на горизонтальные полки несущих уголков которой раскладывается половая панель, а боковые панели поворачиваются на 90 градусов до упора с вертикальными полками несущих уголков Г-образной секции, образуя тем самым дополнительный объем кузова-фургона и увеличивая жесткость на изгиб выдвижной Гобразной секции. На фиг.1 изображен общий вид мобильного хирургического комплекса в транспортном положении с автомобильным шасси 1, кузовомфургоном 2, подкузовным ящиком 24 фиг.2 - вид сзади в транспортном положении с автомобильным шасси 1, кузовом-фургоном 2, Гобразной секцией 16, панелью пола 21,подкузовными ящиками 24 и 25 фиг.3 - вид сверху в разрезе в транспортном положении с глухой перегородкой 3, жилым отсеком 4, операционным отсеком 5, диванамирундуками 6 и 7, столом 8, шкафом для одежды 9,раковиной 10, одностворчатой дверью 11,операционным столом 12, медицинским столомтумбой 13,хирургической раковиной 14,двустворчатой дверью 15, Г- образной секцией 16,панелью пола 21, боковыми стенами 22 и 23 фиг.4 - вид сверху в разрезе в разложенном положении с Г-образной секцией 16, панелью пола 21, боковыми стенами 22 и 23 фиг.5 - вид на Г-образную выдвижную секцию 16 с несущими уголками 17 и 1 В фиг.6 - вид А на фиг.1 с кузовом-фургоном 2,несущим уголком 18, направляющей 19 фиг.7 - вид Б на фиг.1 с кузовом-фургоном 2,несущим уголком 17, направляющей 20. Сущность изобретения состоит в том, что на автомобильном шасси 1 смонтирован кузов-фургон 2 который глухой перегородкой 3 разделен на жилой 4 и операционный 5 отсеки. Жилой отсек 4 оборудован диванами- рундуками 6 и 7 с двухъярусными спальными местами, столом 8,шкафом для одежды 9, раковиной 10 и входной одностворчатой дверью 11 с выдвигающейся лестницей (не показана). Операционный отсек 4 оборудован операционным столом 12, медицинским столом-тумбой 13 с установленной в его столешнице хирургической раковиной 14. Доступ в операционный отсек осуществляется с помощью выдвижной лестницы (не показана) и двустворчатой двери 15. Операционный отсек 4 оборудован выдвижной Г-образной секцией 16 в нижней части,которой неподвижно закреплены несущие уголки 17 и 18 удерживаемые направляющими 19 и 20,которые неподвижно закреплены на кузове-фургоне 2. В нижней части операционного отсека 4 подвижно закреплена складывающаяся пополам панель пола 21. С внутренней стороны к задней стене кузова-фургона и глухой перегородке 3 подвижно закреплены поворачивающиеся боковые стены 22 и 23. В задней части автомобиля 1, под кузовом-фургоном 2 расположены открывающиеся ящики 24 и 25 для размещения электрической генераторной установки (не показана) и др. жизненно важные системы, обеспечивающие нормальную работу медперсонала при различных климатических условиях (не показаны). Мобильный хирургический комплекс работает следующим способом автомобиль 1 размещается на ровной площадке и устанавливается на стояночный тормоз. Путем создания усилия изнутри стенку Гобразной секции 16 производится ее перемещение по направляющим 19 и 20 в положение как изображено на фиг. 2 и фиг. 4. Далее раскладывается панель пола 21, как показано на фиг. 2, до положения когда половая панель расположится горизонтально опираясь на горизонтальные полки несущих уголков 17 и 18. После этого, путем создания усилия изнутри кузова-фургона на боковые стены 22 и 23, они поворачиваются на 90 градусов до упора с вертикальными полками несущих уголков 17 и 18. Для приведения мобильного хирургического комплекса в транспортное положение указанные выше операции производятся в обратном порядке. В развернутом положении, боковые стены 22 и 23 могут служить дополнительными дверьми для доставки и эвакуации раненых в операционный отсек 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный хирургический комплекс,содержащий основную секцию, установленную на шасси транспортного средства, и выдвижную секцию с направляющими и выносными опорами,отличающийся тем, что на боковой поверхности фургона подвижно зафиксирована Г-образная выдвижная секция, удерживаемая в фургоне с помощью несущих уголков, на горизонтальные полки которых раскладывают панель пола,подвижно закрепленную на кузове фургона, к внутренним сторонам стен подвижно закреплены боковые стены, которые поворачивают на 90 до упора с вертикальными полками несущих уголков,образуя в фургоне дополнительный объем. 2. Мобильный хирургический комплекс по п.1,отличающийся тем, что кузов-фургон разделен глухой перегородкой на жилой отсек, включающий два дивана-рундука с двухъярусными спальными местами, столом, шкафом для одежды, раковиной и входной одностворчатой дверью с выдвигающейся лестницей, а операционный отсек включает операционный стол, медицинский стол-тумбу, с установленной в его столешнице хирургической раковиной, причем доступ в операционный отсек осуществляется с помощью выдвижной лестницы и двустворчатой двери.
