Самоходный накопитель-перегружатель на колесном ходу

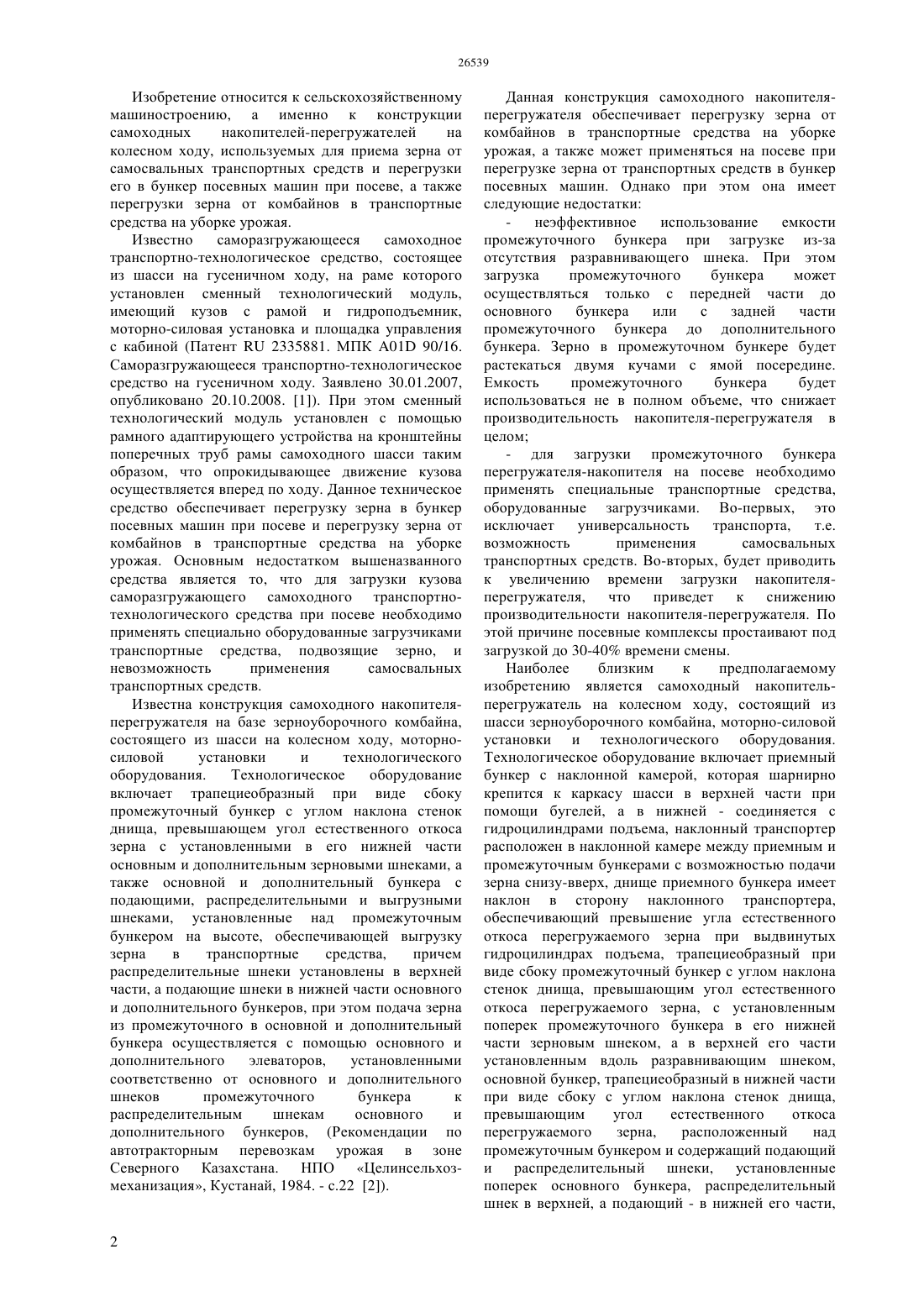

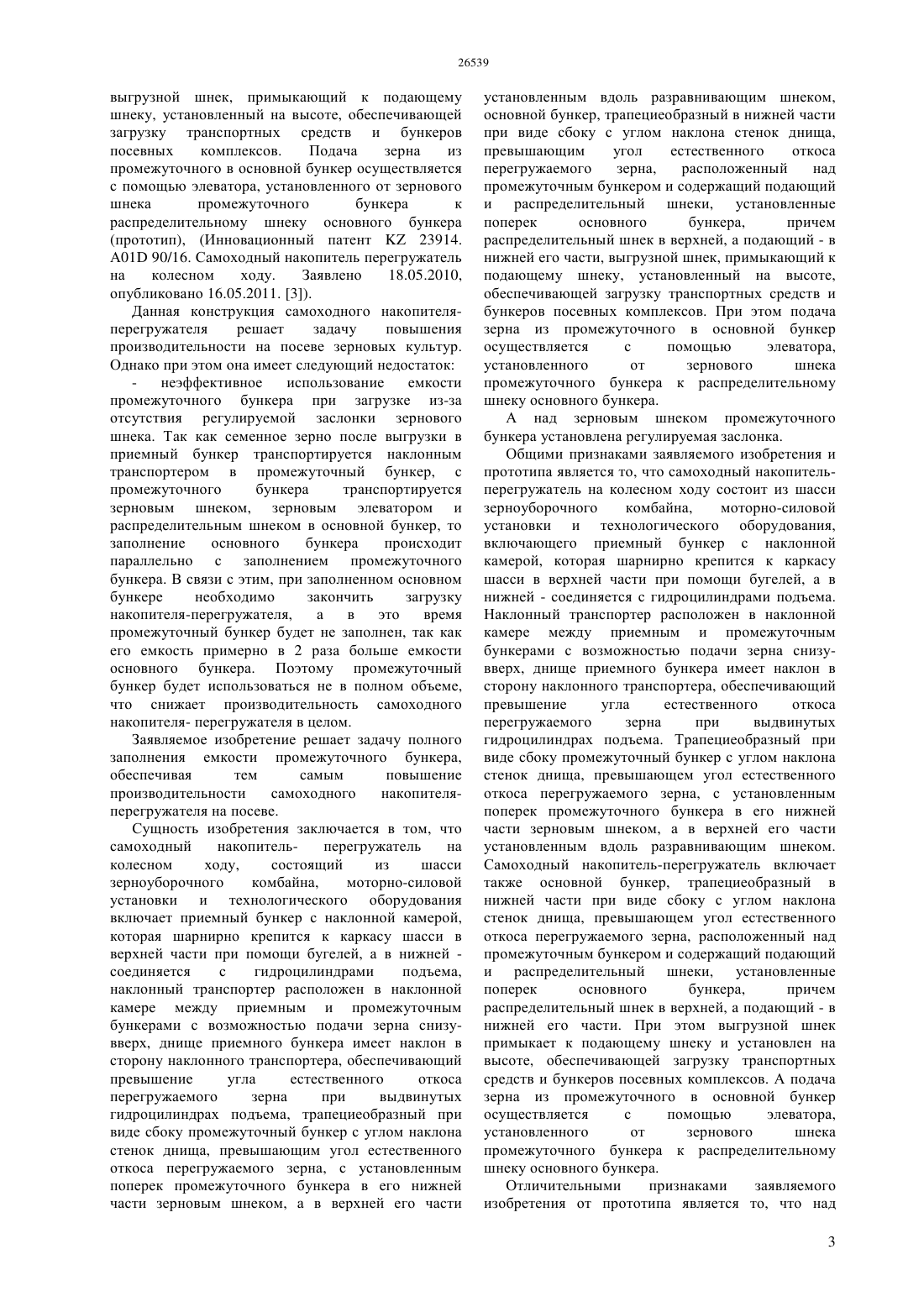

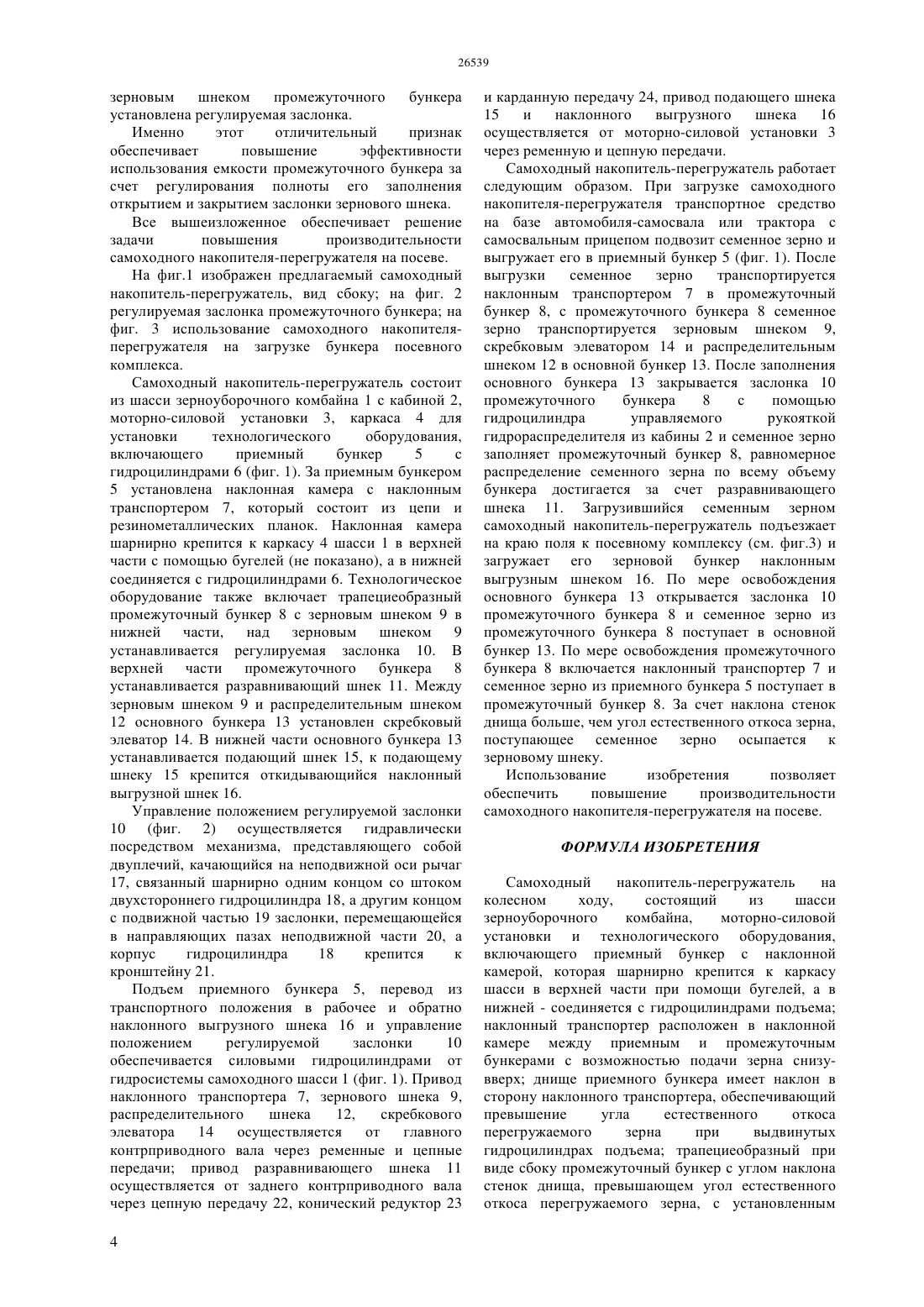

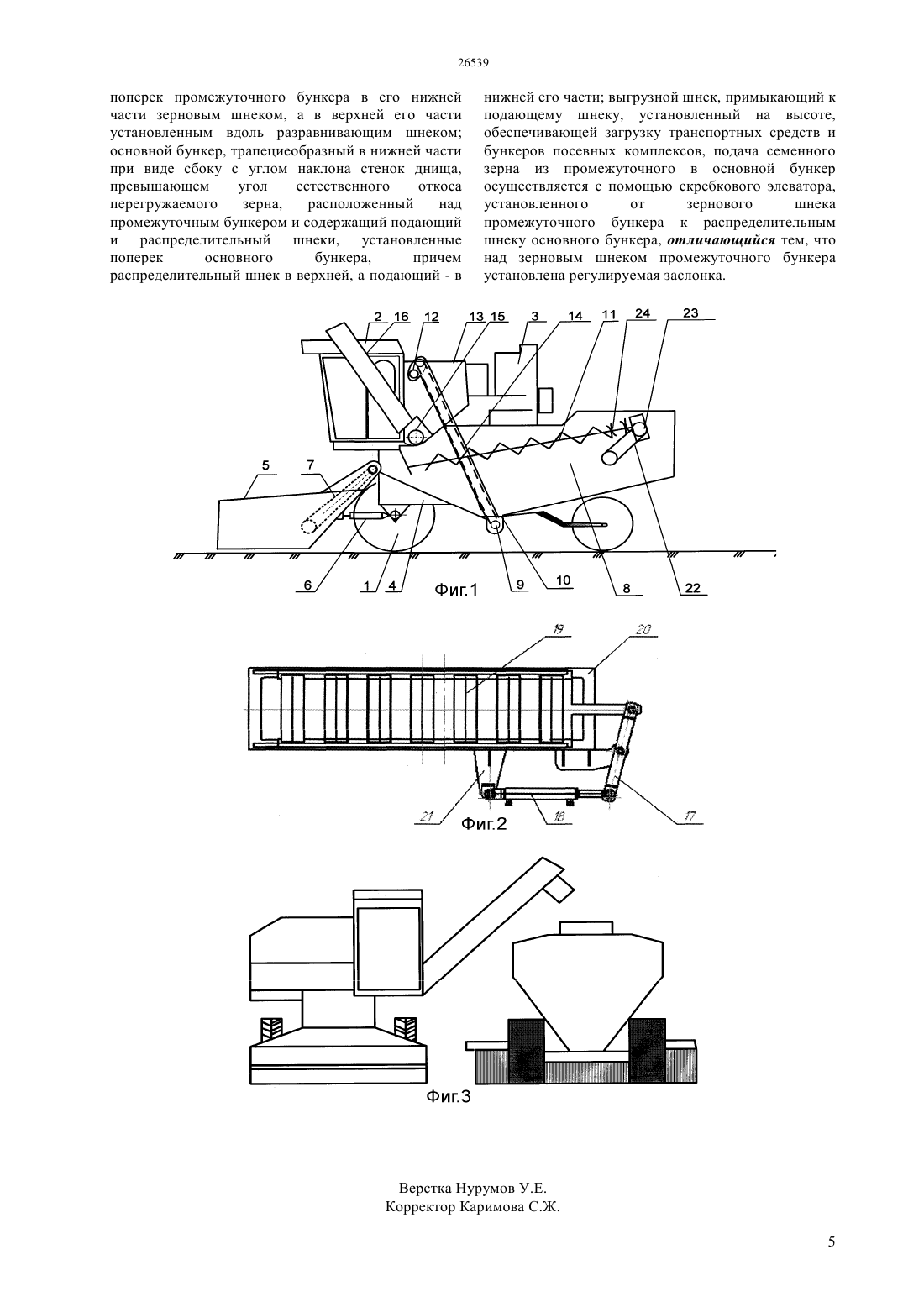

(51) 01 90/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема. Трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера зерновым шнеком, а в верхней его части установленным вдоль разравнивающим шнеком. Основной бункер,трапециеобразный в нижней части с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, расположен над промежуточным бункером и содержит подающий и распределительный шнеки, установленные поперек основного бункера, причем распределительный шнек в верхней, а подающий - в нижней его части. Выгрузной шнек примыкает к подающему шнеку и установлен на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. Подача зерна из промежуточного в основной бункер осуществляется с помощью скребкового элеватора, установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. Зерновой шнек промежуточного бункера снабжен регулируемой заслонкой. Изобретение решает задачу повышения производительности самоходного накопителяперегружателя на посеве.(72) Астафьев Владимир Леонидович Муслимов Николай Муслимович Иванченко Павел Григорьевич Малыгин Сергей Леонидович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) САМОХОДНЫЙ НАКОПИТЕЛЬПЕРЕГРУЖАТЕЛЬ НА КОЛЕСНОМ ХОДУ(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных накопителейперегружателей на колесном ходу, используемое для приема зерна от самосвальных транспортных средств и перегрузки его в бункер посевных машин при посеве, а также перегрузки зерна от комбайнов в транспортные средства на уборке урожая. Самоходный накопитель-перегружатель на колесном ходу, состоит из шасси зерноуборочного комбайна, моторно-силовой установки и технологического оборудования, включающего приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части с помощью бугелей, а в нижней - соединяется с гидроцилиндрами подъема, причем наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами. Днище Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных накопителей-перегружателей на колесном ходу, используемых для приема зерна от самосвальных транспортных средств и перегрузки его в бункер посевных машин при посеве, а также перегрузки зерна от комбайнов в транспортные средства на уборке урожая. Известно саморазгружающееся самоходное транспортно-технологическое средство, состоящее из шасси на гусеничном ходу, на раме которого установлен сменный технологический модуль,имеющий кузов с рамой и гидроподъемник,моторно-силовая установка и площадка управления с кабиной (Патент 2335881. МПК 01 90/16. Саморазгружающееся транспортно-технологическое средство на гусеничном ходу. Заявлено 30.01.2007,опубликовано 20.10.2008. 1). При этом сменный технологический модуль установлен с помощью рамного адаптирующего устройства на кронштейны поперечных труб рамы самоходного шасси таким образом, что опрокидывающее движение кузова осуществляется вперед по ходу. Данное техническое средство обеспечивает перегрузку зерна в бункер посевных машин при посеве и перегрузку зерна от комбайнов в транспортные средства на уборке урожая. Основным недостатком вышеназванного средства является то, что для загрузки кузова саморазгружающего самоходного транспортнотехнологического средства при посеве необходимо применять специально оборудованные загрузчиками транспортные средства, подвозящие зерно, и невозможность применения самосвальных транспортных средств. Известна конструкция самоходного накопителяперегружателя на базе зерноуборочного комбайна,состоящего из шасси на колесном ходу, моторносиловой установки и технологического оборудования. Технологическое оборудование включает трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса зерна с установленными в его нижней части основным и дополнительным зерновыми шнеками, а также основной и дополнительный бункера с подающими, распределительными и выгрузными шнеками, установленные над промежуточным бункером на высоте, обеспечивающей выгрузку зерна в транспортные средства,причем распределительные шнеки установлены в верхней части, а подающие шнеки в нижней части основного и дополнительного бункеров, при этом подача зерна из промежуточного в основной и дополнительный бункера осуществляется с помощью основного и дополнительного элеваторов,установленными соответственно от основного и дополнительного шнеков промежуточного бункера к распределительным шнекам основного и дополнительного бункеров, (Рекомендации по автотракторным перевозкам урожая в зоне Северного Казахстана. НПО Целинсельхозмеханизация, Кустанай, 1984. - с.22 2). Данная конструкция самоходного накопителяперегружателя обеспечивает перегрузку зерна от комбайнов в транспортные средства на уборке урожая, а также может применяться на посеве при перегрузке зерна от транспортных средств в бункер посевных машин. Однако при этом она имеет следующие недостатки неэффективное использование емкости промежуточного бункера при загрузке из-за отсутствия разравнивающего шнека. При этом загрузка промежуточного бункера может осуществляться только с передней части до основного бункера или с задней части промежуточного бункера до дополнительного бункера. Зерно в промежуточном бункере будет растекаться двумя кучами с ямой посередине. Емкость промежуточного бункера будет использоваться не в полном объеме, что снижает производительность накопителя-перегружателя в целом- для загрузки промежуточного бункера перегружателя-накопителя на посеве необходимо применять специальные транспортные средства,оборудованные загрузчиками. Во-первых, это исключает универсальность транспорта,т.е. возможность применения самосвальных транспортных средств. Во-вторых, будет приводить к увеличению времени загрузки накопителяперегружателя, что приведет к снижению производительности накопителя-перегружателя. По этой причине посевные комплексы простаивают под загрузкой до 30-40 времени смены. Наиболее близким к предполагаемому изобретению является самоходный накопительперегружатель на колесном ходу, состоящий из шасси зерноуборочного комбайна, моторно-силовой установки и технологического оборудования. Технологическое оборудование включает приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижней - соединяется с гидроцилиндрами подъема, наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизу-вверх, днище приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема, трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающим угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком, а в верхней его части установленным вдоль разравнивающим шнеком,основной бункер, трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища,превышающим угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера, распределительный шнек в верхней, а подающий - в нижней его части, 26539 выгрузной шнек, примыкающий к подающему шнеку, установленный на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. Подача зерна из промежуточного в основной бункер осуществляется с помощью элеватора, установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера(прототип), (Инновационный патент 23914. А 01 90/16. Самоходный накопитель перегружатель на колесном ходу. Заявлено 18.05.2010,опубликовано 16.05.2011. 3). Данная конструкция самоходного накопителяперегружателя решает задачу повышения производительности на посеве зерновых культур. Однако при этом она имеет следующий недостаток неэффективное использование емкости промежуточного бункера при загрузке из-за отсутствия регулируемой заслонки зернового шнека. Так как семенное зерно после выгрузки в приемный бункер транспортируется наклонным транспортером в промежуточный бункер, с промежуточного бункера транспортируется зерновым шнеком, зерновым элеватором и распределительным шнеком в основной бункер, то заполнение основного бункера происходит параллельно с заполнением промежуточного бункера. В связи с этим, при заполненном основном бункере необходимо закончить загрузку накопителя-перегружателя,а в это время промежуточный бункер будет не заполнен, так как его емкость примерно в 2 раза больше емкости основного бункера. Поэтому промежуточный бункер будет использоваться не в полном объеме,что снижает производительность самоходного накопителя- перегружателя в целом. Заявляемое изобретение решает задачу полного заполнения емкости промежуточного бункера,обеспечивая тем самым повышение производительности самоходного накопителяперегружателя на посеве. Сущность изобретения заключается в том, что самоходный накопительперегружатель на колесном ходу,состоящий из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования включает приемный бункер с наклонной камерой,которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижней соединяется с гидроцилиндрами подъема,наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизувверх, днище приемного бункера имеет наклон в сторону наклонного транспортера, обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема, трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающим угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком, а в верхней его части установленным вдоль разравнивающим шнеком,основной бункер, трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища,превышающим угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части, выгрузной шнек, примыкающий к подающему шнеку, установленный на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. При этом подача зерна из промежуточного в основной бункер осуществляется с помощью элеватора,установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. А над зерновым шнеком промежуточного бункера установлена регулируемая заслонка. Общими признаками заявляемого изобретения и прототипа является то, что самоходный накопительперегружатель на колесном ходу состоит из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования,включающего приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижней - соединяется с гидроцилиндрами подъема. Наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизувверх, днище приемного бункера имеет наклон в сторону наклонного транспортера, обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема. Трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком, а в верхней его части установленным вдоль разравнивающим шнеком. Самоходный накопитель-перегружатель включает также основной бункер, трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части. При этом выгрузной шнек примыкает к подающему шнеку и установлен на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. А подача зерна из промежуточного в основной бункер осуществляется с помощью элеватора,установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. Отличительными признаками заявляемого изобретения от прототипа является то, что над 3 зерновым шнеком промежуточного бункера установлена регулируемая заслонка. Именно этот отличительный признак обеспечивает повышение эффективности использования емкости промежуточного бункера за счет регулирования полноты его заполнения открытием и закрытием заслонки зернового шнека. Все вышеизложенное обеспечивает решение задачи повышения производительности самоходного накопителя-перегружателя на посеве. На фиг.1 изображен предлагаемый самоходный накопитель-перегружатель, вид сбоку на фиг. 2 регулируемая заслонка промежуточного бунке на фиг. 3 использование самоходного накопителяперегружателя на загрузке бункера посевного комплекса. Самоходный накопитель-перегружатель состоит из шасси зерноуборочного комбайна 1 с кабиной 2,моторно-силовой установки 3, каркаса 4 для установки технологического оборудования,включающего приемный бункер 5 с гидроцилиндрами 6 (фиг. 1). За приемным бункером 5 установлена наклонная камера с наклонным транспортером 7, который состоит из цепи и резинометаллических планок. Наклонная камера шарнирно крепится к каркасу 4 шасси 1 в верхней части с помощью бугелей (не показано), а в нижней соединяется с гидроцилиндрами 6. Технологическое оборудование также включает трапециеобразный промежуточный бункер 8 с зерновым шнеком 9 в нижней части, над зерновым шнеком 9 устанавливается регулируемая заслонка 10. В верхней части промежуточного бункера 8 устанавливается разравнивающий шнек 11. Между зерновым шнеком 9 и распределительным шнеком 12 основного бункера 13 установлен скребковый элеватор 14. В нижней части основного бункера 13 устанавливается подающий шнек 15, к подающему шнеку 15 крепится откидывающийся наклонный выгрузной шнек 16. Управление положением регулируемой заслонки 10 (фиг. 2) осуществляется гидравлически посредством механизма, представляющего собой двуплечий, качающийся на неподвижной оси рычаг 17, связанный шарнирно одним концом со штоком двухстороннего гидроцилиндра 18, а другим концом с подвижной частью 19 заслонки, перемещающейся в направляющих пазах неподвижной части 20, а корпус гидроцилиндра 18 крепится к кронштейну 21. Подъем приемного бункера 5, перевод из транспортного положения в рабочее и обратно наклонного выгрузного шнека 16 и управление положением регулируемой заслонки 10 обеспечивается силовыми гидроцилиндрами от гидросистемы самоходного шасси 1 (фиг. 1). Привод наклонного транспортера 7, зернового шнека 9,распределительного шнека 12,скребкового элеватора 14 осуществляется от главного контрприводного вала через ременные и цепные передачи привод разравнивающего шнека 11 осуществляется от заднего контрприводного вала через цепную передачу 22, конический редуктор 23 4 и карданную передачу 24, привод подающего шнека 15 и наклонного выгрузного шнека 16 осуществляется от моторно-силовой установки 3 через ременную и цепную передачи. Самоходный накопитель-перегружатель работает следующим образом. При загрузке самоходного накопителя-перегружателя транспортное средство на базе автомобиля-самосвала или трактора с самосвальным прицепом подвозит семенное зерно и выгружает его в приемный бункер 5 (фиг. 1). После выгрузки семенное зерно транспортируется наклонным транспортером 7 в промежуточный бункер 8, с промежуточного бункера 8 семенное зерно транспортируется зерновым шнеком 9,скребковым элеватором 14 и распределительным шнеком 12 в основной бункер 13. После заполнения основного бункера 13 закрывается заслонка 10 промежуточного бункера 8 с помощью гидроцилиндра управляемого рукояткой гидрораспределителя из кабины 2 и семенное зерно заполняет промежуточный бункер 8, равномерное распределение семенного зерна по всему объему бункера достигается за счет разравнивающего шнека 11. Загрузившийся семенным зерном самоходный накопитель-перегружатель подъезжает на краю поля к посевному комплексу (см. фиг.3) и загружает его зерновой бункер наклонным выгрузным шнеком 16. По мере освобождения основного бункера 13 открывается заслонка 10 промежуточного бункера 8 и семенное зерно из промежуточного бункера 8 поступает в основной бункер 13. По мере освобождения промежуточного бункера 8 включается наклонный транспортер 7 и семенное зерно из приемного бункера 5 поступает в промежуточный бункер 8. За счет наклона стенок днища больше, чем угол естественного откоса зерна,поступающее семенное зерно осыпается к зерновому шнеку. Использование изобретения позволяет обеспечить повышение производительности самоходного накопителя-перегружателя на посеве. ФОРМУЛА ИЗОБРЕТЕНИЯ Самоходный накопитель-перегружатель на колесном ходу,состоящий из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования,включающего приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижней - соединяется с гидроцилиндрами подъема наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизувверх днище приемного бункера имеет наклон в сторону наклонного транспортера, обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком, а в верхней его части установленным вдоль разравнивающим шнеком основной бункер, трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища,превышающем угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части выгрузной шнек, примыкающий к подающему шнеку, установленный на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных комплексов, подача семенного зерна из промежуточного в основной бункер осуществляется с помощью скребкового элеватора,установленного от зернового шнека промежуточного бункера к распределительным шнеку основного бункера, отличающийся тем, что над зерновым шнеком промежуточного бункера установлена регулируемая заслонка.
