Самоходный накопитель-перегружатель на колесном ходу

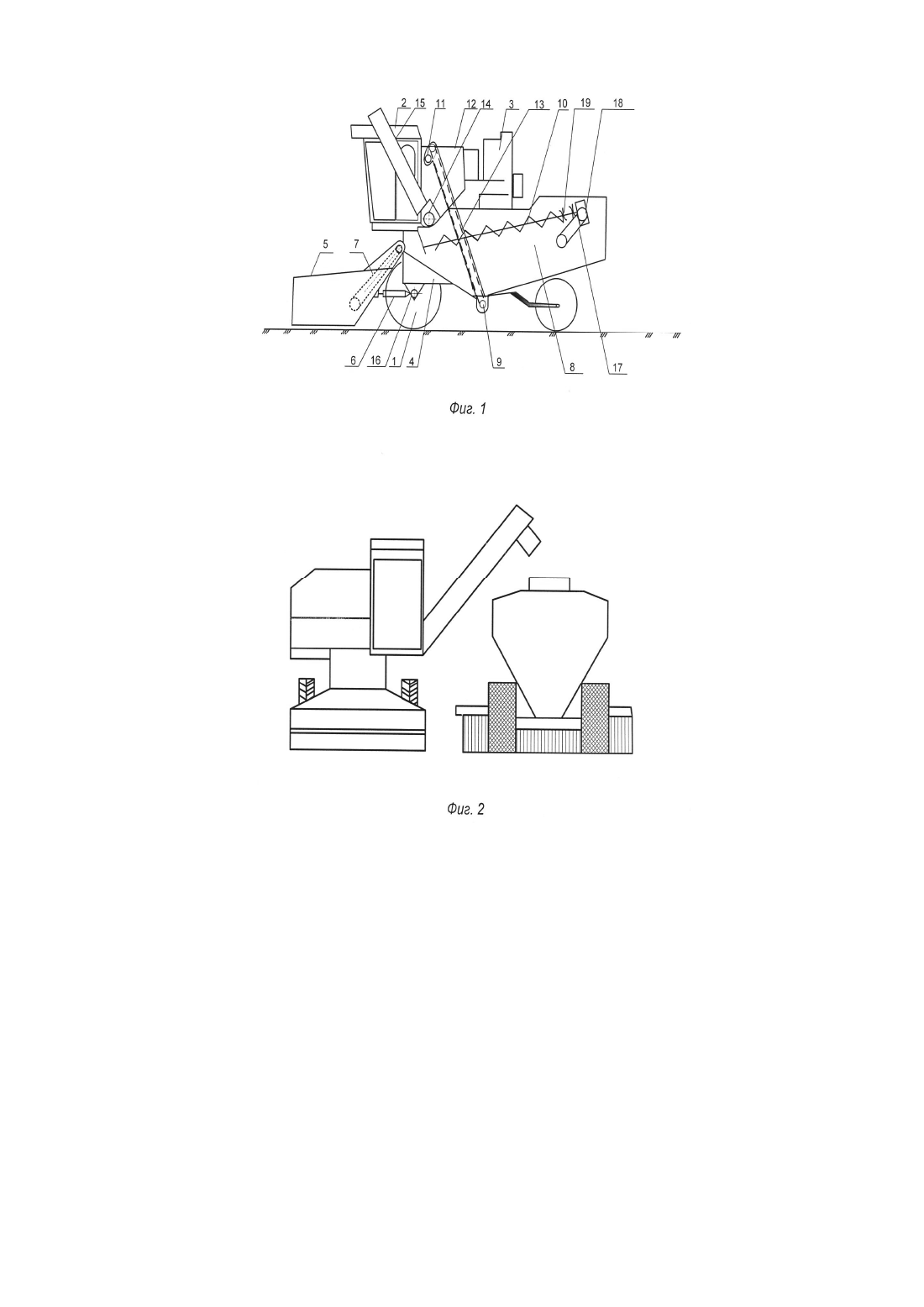

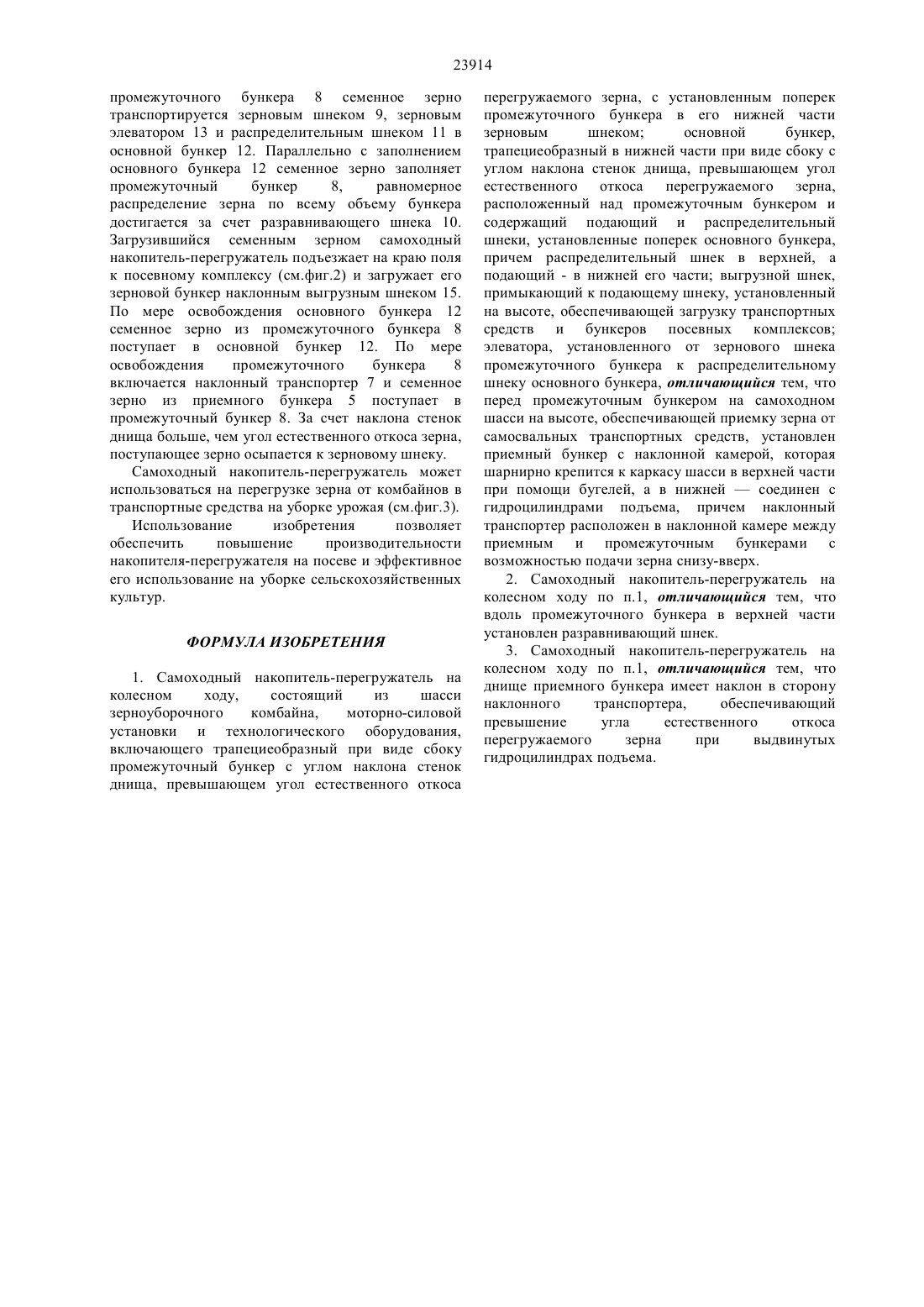

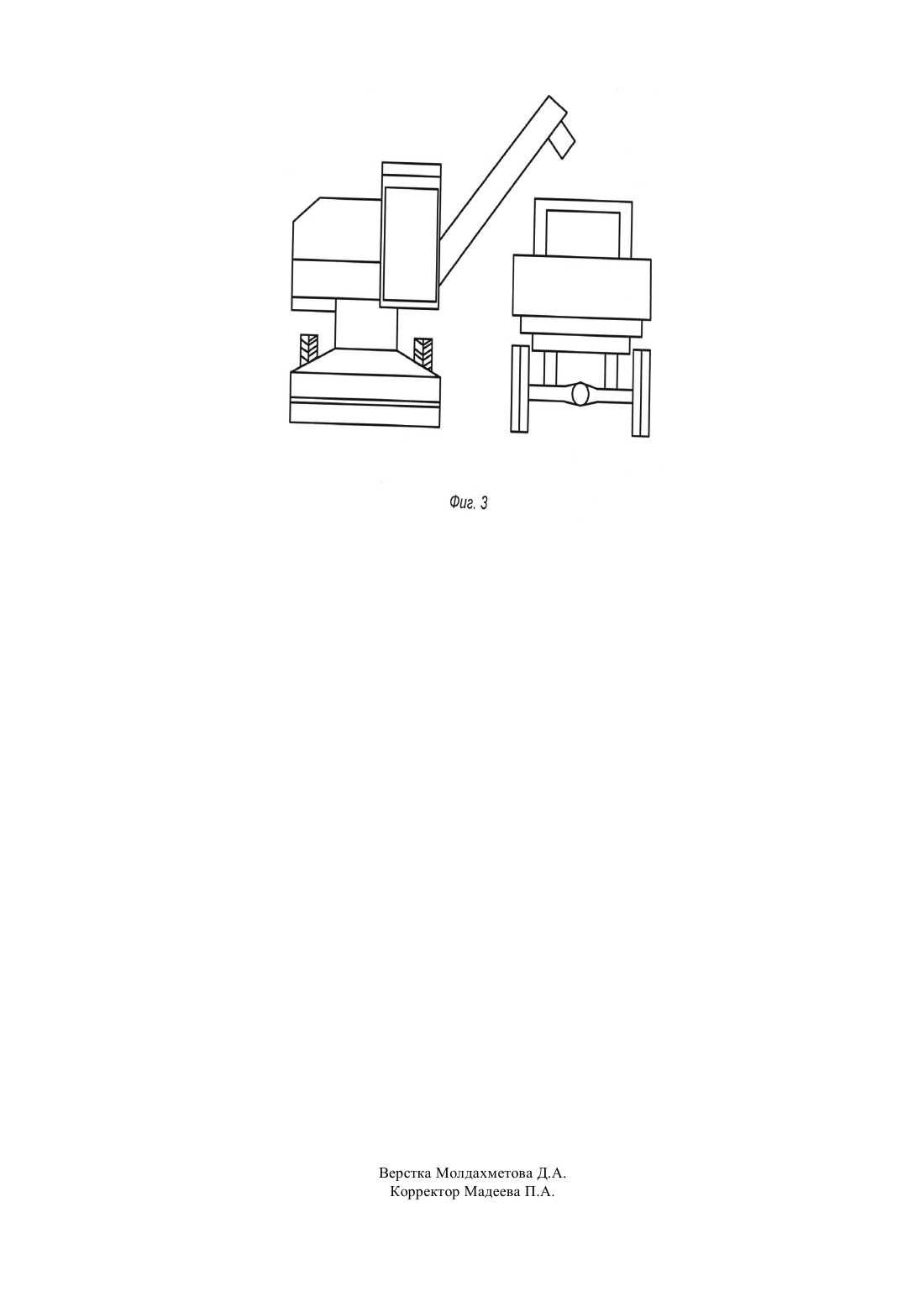

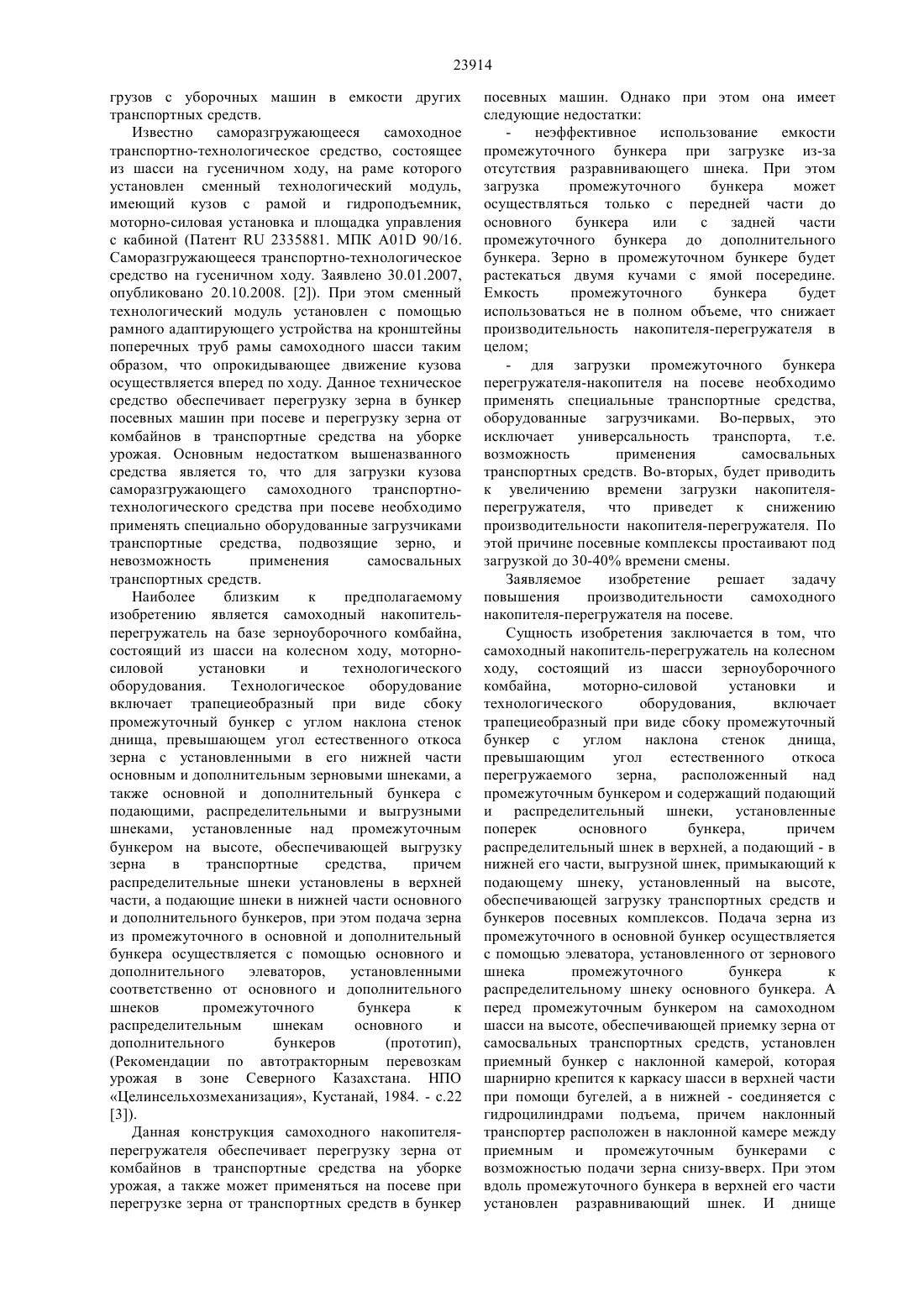

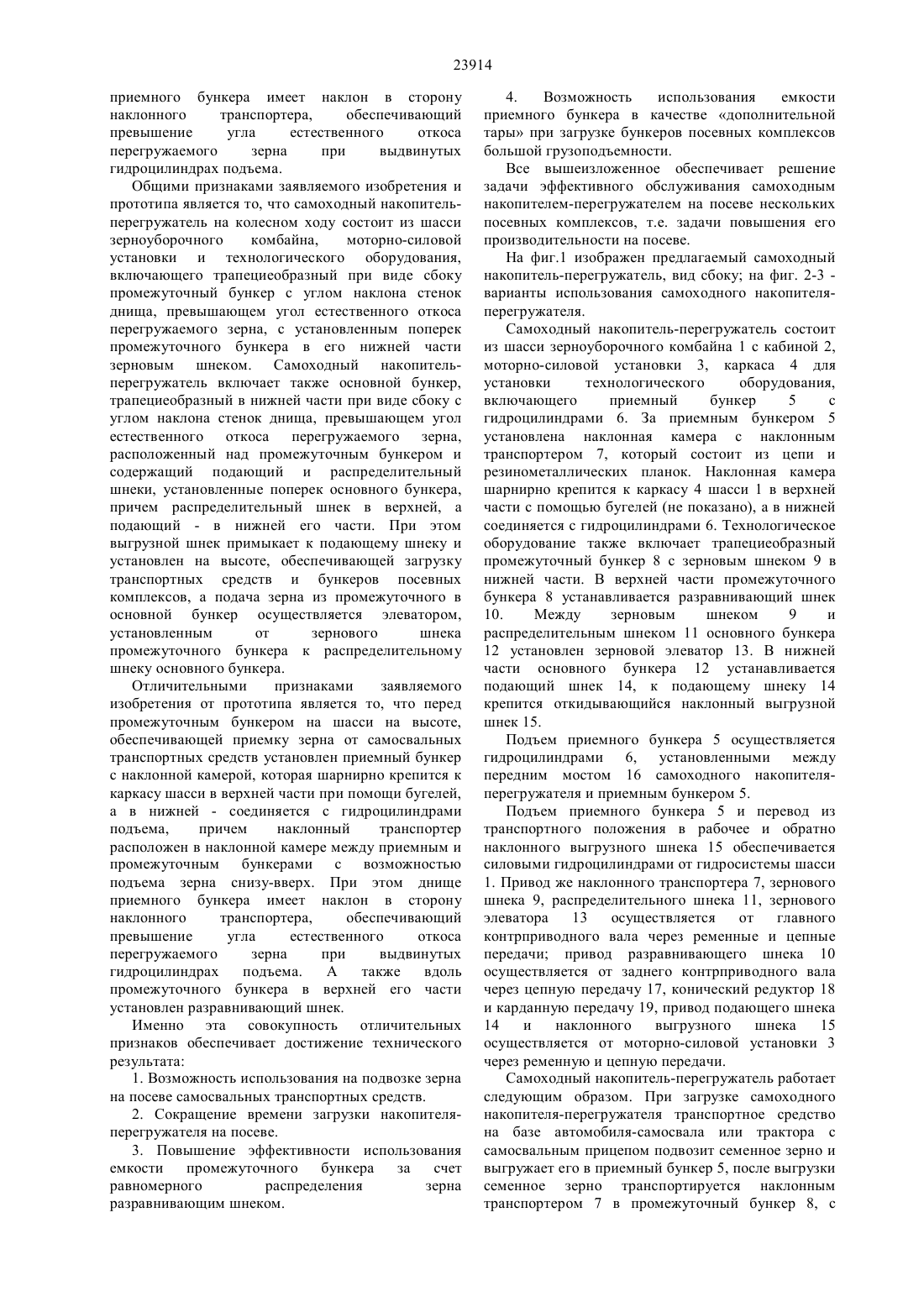

(51) 01 90/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных накопителей-перегружателей на колесном ходу, используемых для приема зерна от самосвальных транспортных средств и перегрузки его в бункер посевных машин при посеве, а также перегрузки зерна от комбайнов в транспортные средства на уборке урожая. Известна конструкция самоходного кузоваперегрузчика,используемая для перегрузки различных сельскохозяйственных грузов с уборочных машин в емкости других транспортных Основной бункер, трапециеобразный в нижней части с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна,расположен над промежуточным бункером и содержит подающий и распределительный шнеки,установленные поперек основного бункера, причем распределительный шнек в верхней, а подающий - в нижней его части. Выгрузной шнек примыкает к подающему шнеку и установлен на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. Подача зерна из промежуточного в основной бункер осуществляется с помощью элеватора, установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. Перед промежуточным бункером установлен приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части с помощью бугелей, а в нижней - соединяется с гидроцилиндрами подъема, причем наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами. Днище приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема. Вдоль промежуточного бункера в верхней его части установлен разравнивающий шнек. Изобретение решает задачу повышения производительности самоходного накопителяперегружателя на посеве сельскохозяйственных культур. средств, включающая подъемный кузов с выгрузным транспортером и каретку,установленные на раме гусеничного шасси, при этом каретка выполнена подвижной по направляющим рамы и шарнирно соединена с кузовом, а выгрузной транспортер шарнирно закреплен у разгрузочного окна кузова (Авторское свидетельство СССР 418155, М., кл.01 90/00. Кузов-перегрузчик. Заявлено 26.05.72,опубликовано 05.03.74 1). Недостаток данного технического решения узкая область применения использование только для перегрузки различных сельскохозяйственных(72) Астафьев Владимир Леонидович Муслимов Николай Муслимович Иванченко Павел Григорьевич Малыгин Сергей Леонидович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(56) Рекомендации по автотракторным перевозкам урожая в зоне Северного Казахстана. НПО Целинсельхозмеханизация, Кустанай, 1984. - с.22 3(54) САМОХОДНЫЙ НАКОПИТЕЛЬПЕРЕГРУЖАТЕЛЬ НА КОЛЕСНОМ ХОДУ(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных накопителейперегружателей на колесном ходу, используемое для приема зерна от самосвальных транспортных средств и перегрузки его в бункер посевных машин при посеве, а также перегрузки зерна от комбайнов в транспортные средства на уборке урожая. Самоходный накопитель-перегружатель на колесном ходу, состоит из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования, включающего трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища,превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера зерновым шнеком. 23914 грузов с уборочных машин в емкости других транспортных средств. Известно саморазгружающееся самоходное транспортно-технологическое средство, состоящее из шасси на гусеничном ходу, на раме которого установлен сменный технологический модуль,имеющий кузов с рамой и гидроподъемник,моторно-силовая установка и площадка управления с кабиной (Патент 2335881. МПК 01 90/16. Саморазгружающееся транспортно-технологическое средство на гусеничном ходу. Заявлено 30.01.2007,опубликовано 20.10.2008. 2). При этом сменный технологический модуль установлен с помощью рамного адаптирующего устройства на кронштейны поперечных труб рамы самоходного шасси таким образом, что опрокидывающее движение кузова осуществляется вперед по ходу. Данное техническое средство обеспечивает перегрузку зерна в бункер посевных машин при посеве и перегрузку зерна от комбайнов в транспортные средства на уборке урожая. Основным недостатком вышеназванного средства является то, что для загрузки кузова саморазгружающего самоходного транспортнотехнологического средства при посеве необходимо применять специально оборудованные загрузчиками транспортные средства, подвозящие зерно, и невозможность применения самосвальных транспортных средств. Наиболее близким к предполагаемому изобретению является самоходный накопительперегружатель на базе зерноуборочного комбайна,состоящий из шасси на колесном ходу, моторносиловой установки и технологического оборудования. Технологическое оборудование включает трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса зерна с установленными в его нижней части основным и дополнительным зерновыми шнеками, а также основной и дополнительный бункера с подающими, распределительными и выгрузными шнеками, установленные над промежуточным бункером на высоте, обеспечивающей выгрузку зерна в транспортные средства,причем распределительные шнеки установлены в верхней части, а подающие шнеки в нижней части основного и дополнительного бункеров, при этом подача зерна из промежуточного в основной и дополнительный бункера осуществляется с помощью основного и дополнительного элеваторов,установленными соответственно от основного и дополнительного шнеков промежуточного бункера к распределительным шнекам основного и дополнительного бункеров(прототип),(Рекомендации по автотракторным перевозкам урожая в зоне Северного Казахстана. НПО Целинсельхозмеханизация, Кустанай, 1984. - с.22 3). Данная конструкция самоходного накопителяперегружателя обеспечивает перегрузку зерна от комбайнов в транспортные средства на уборке урожая, а также может применяться на посеве при перегрузке зерна от транспортных средств в бункер посевных машин. Однако при этом она имеет следующие недостатки неэффективное использование емкости промежуточного бункера при загрузке из-за отсутствия разравнивающего шнека. При этом загрузка промежуточного бункера может осуществляться только с передней части до основного бункера или с задней части промежуточного бункера до дополнительного бункера. Зерно в промежуточном бункере будет растекаться двумя кучами с ямой посередине. Емкость промежуточного бункера будет использоваться не в полном объеме, что снижает производительность накопителя-перегружателя в целом- для загрузки промежуточного бункера перегружателя-накопителя на посеве необходимо применять специальные транспортные средства,оборудованные загрузчиками. Во-первых, это исключает универсальность транспорта,т.е. возможность применения самосвальных транспортных средств. Во-вторых, будет приводить к увеличению времени загрузки накопителяперегружателя, что приведет к снижению производительности накопителя-перегружателя. По этой причине посевные комплексы простаивают под загрузкой до 30-40 времени смены. Заявляемое изобретение решает задачу повышения производительности самоходного накопителя-перегружателя на посеве. Сущность изобретения заключается в том, что самоходный накопитель-перегружатель на колесном ходу, состоящий из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования,включает трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища,превышающим угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части, выгрузной шнек, примыкающий к подающему шнеку, установленный на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных комплексов. Подача зерна из промежуточного в основной бункер осуществляется с помощью элеватора, установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. А перед промежуточным бункером на самоходном шасси на высоте, обеспечивающей приемку зерна от самосвальных транспортных средств, установлен приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижней - соединяется с гидроцилиндрами подъема, причем наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизу-вверх. При этом вдоль промежуточного бункера в верхней его части установлен разравнивающий шнек. И днище 23914 приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема. Общими признаками заявляемого изобретения и прототипа является то, что самоходный накопительперегружатель на колесном ходу состоит из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования,включающего трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком. Самоходный накопительперегружатель включает также основной бункер,трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части. При этом выгрузной шнек примыкает к подающему шнеку и установлен на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных комплексов, а подача зерна из промежуточного в основной бункер осуществляется элеватором,установленным от зернового шнека промежуточного бункера к распределительному шнеку основного бункера. Отличительными признаками заявляемого изобретения от прототипа является то, что перед промежуточным бункером на шасси на высоте,обеспечивающей приемку зерна от самосвальных транспортных средств установлен приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей,а в нижней - соединяется с гидроцилиндрами подъема,причем наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подъема зерна снизу-вверх. При этом днище приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема. А также вдоль промежуточного бункера в верхней его части установлен разравнивающий шнек. Именно эта совокупность отличительных признаков обеспечивает достижение технического результата 1. Возможность использования на подвозке зерна на посеве самосвальных транспортных средств. 2. Сокращение времени загрузки накопителяперегружателя на посеве. 3. Повышение эффективности использования емкости промежуточного бункера за счет равномерного распределения зерна разравнивающим шнеком. 4. Возможность использования емкости приемного бункера в качестве дополнительной тары при загрузке бункеров посевных комплексов большой грузоподъемности. Все вышеизложенное обеспечивает решение задачи эффективного обслуживания самоходным накопителем-перегружателем на посеве нескольких посевных комплексов, т.е. задачи повышения его производительности на посеве. На фиг.1 изображен предлагаемый самоходный накопитель-перегружатель, вид сбоку на фиг. 2-3 варианты использования самоходного накопителяперегружателя. Самоходный накопитель-перегружатель состоит из шасси зерноуборочного комбайна 1 с кабиной 2,моторно-силовой установки 3, каркаса 4 для установки технологического оборудования,включающего приемный бункер 5 с гидроцилиндрами 6. За приемным бункером 5 установлена наклонная камера с наклонным транспортером 7, который состоит из цепи и резинометаллических планок. Наклонная камера шарнирно крепится к каркасу 4 шасси 1 в верхней части с помощью бугелей (не показано), а в нижней соединяется с гидроцилиндрами 6. Технологическое оборудование также включает трапециеобразный промежуточный бункер 8 с зерновым шнеком 9 в нижней части. В верхней части промежуточного бункера 8 устанавливается разравнивающий шнек 10. Между зерновым шнеком 9 и распределительным шнеком 11 основного бункера 12 установлен зерновой элеватор 13. В нижней части основного бункера 12 устанавливается подающий шнек 14, к подающему шнеку 14 крепится откидывающийся наклонный выгрузной шнек 15. Подъем приемного бункера 5 осуществляется гидроцилиндрами 6, установленными между передним мостом 16 самоходного накопителяперегружателя и приемным бункером 5. Подъем приемного бункера 5 и перевод из транспортного положения в рабочее и обратно наклонного выгрузного шнека 15 обеспечивается силовыми гидроцилиндрами от гидросистемы шасси 1. Привод же наклонного транспортера 7, зернового шнека 9, распределительного шнека 11, зернового элеватора 13 осуществляется от главного контрприводного вала через ременные и цепные передачи привод разравнивающего шнека 10 осуществляется от заднего контрприводного вала через цепную передачу 17, конический редуктор 18 и карданную передачу 19, привод подающего шнека 14 и наклонного выгрузного шнека 15 осуществляется от моторно-силовой установки 3 через ременную и цепную передачи. Самоходный накопитель-перегружатель работает следующим образом. При загрузке самоходного накопителя-перегружателя транспортное средство на базе автомобиля-самосвала или трактора с самосвальным прицепом подвозит семенное зерно и выгружает его в приемный бункер 5, после выгрузки семенное зерно транспортируется наклонным транспортером 7 в промежуточный бункер 8, с 23914 промежуточного бункера 8 семенное зерно транспортируется зерновым шнеком 9, зерновым элеватором 13 и распределительным шнеком 11 в основной бункер 12. Параллельно с заполнением основного бункера 12 семенное зерно заполняет промежуточный бункер 8,равномерное распределение зерна по всему объему бункера достигается за счет разравнивающего шнека 10. Загрузившийся семенным зерном самоходный накопитель-перегружатель подъезжает на краю поля к посевному комплексу (см.фиг.2) и загружает его зерновой бункер наклонным выгрузным шнеком 15. По мере освобождения основного бункера 12 семенное зерно из промежуточного бункера 8 поступает в основной бункер 12. По мере освобождения промежуточного бункера 8 включается наклонный транспортер 7 и семенное зерно из приемного бункера 5 поступает в промежуточный бункер 8. За счет наклона стенок днища больше, чем угол естественного откоса зерна,поступающее зерно осыпается к зерновому шнеку. Самоходный накопитель-перегружатель может использоваться на перегрузке зерна от комбайнов в транспортные средства на уборке урожая (см.фиг.3). Использование изобретения позволяет обеспечить повышение производительности накопителя-перегружателя на посеве и эффективное его использование на уборке сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Самоходный накопитель-перегружатель на колесном ходу,состоящий из шасси зерноуборочного комбайна,моторно-силовой установки и технологического оборудования,включающего трапециеобразный при виде сбоку промежуточный бункер с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна, с установленным поперек промежуточного бункера в его нижней части зерновым шнеком основной бункер,трапециеобразный в нижней части при виде сбоку с углом наклона стенок днища, превышающем угол естественного откоса перегружаемого зерна,расположенный над промежуточным бункером и содержащий подающий и распределительный шнеки, установленные поперек основного бункера,причем распределительный шнек в верхней, а подающий - в нижней его части выгрузной шнек,примыкающий к подающему шнеку, установленный на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных комплексов элеватора, установленного от зернового шнека промежуточного бункера к распределительному шнеку основного бункера, отличающийся тем, что перед промежуточным бункером на самоходном шасси на высоте, обеспечивающей приемку зерна от самосвальных транспортных средств, установлен приемный бункер с наклонной камерой, которая шарнирно крепится к каркасу шасси в верхней части при помощи бугелей, а в нижнейсоединен с гидроцилиндрами подъема, причем наклонный транспортер расположен в наклонной камере между приемным и промежуточным бункерами с возможностью подачи зерна снизу-вверх. 2. Самоходный накопитель-перегружатель на колесном ходу по п.1, отличающийся тем, что вдоль промежуточного бункера в верхней части установлен разравнивающий шнек. 3. Самоходный накопитель-перегружатель на колесном ходу по п.1, отличающийся тем, что днище приемного бункера имеет наклон в сторону наклонного транспортера,обеспечивающий превышение угла естественного откоса перегружаемого зерна при выдвинутых гидроцилиндрах подъема.
