Передвижной модульный рудообогатительный комплекс

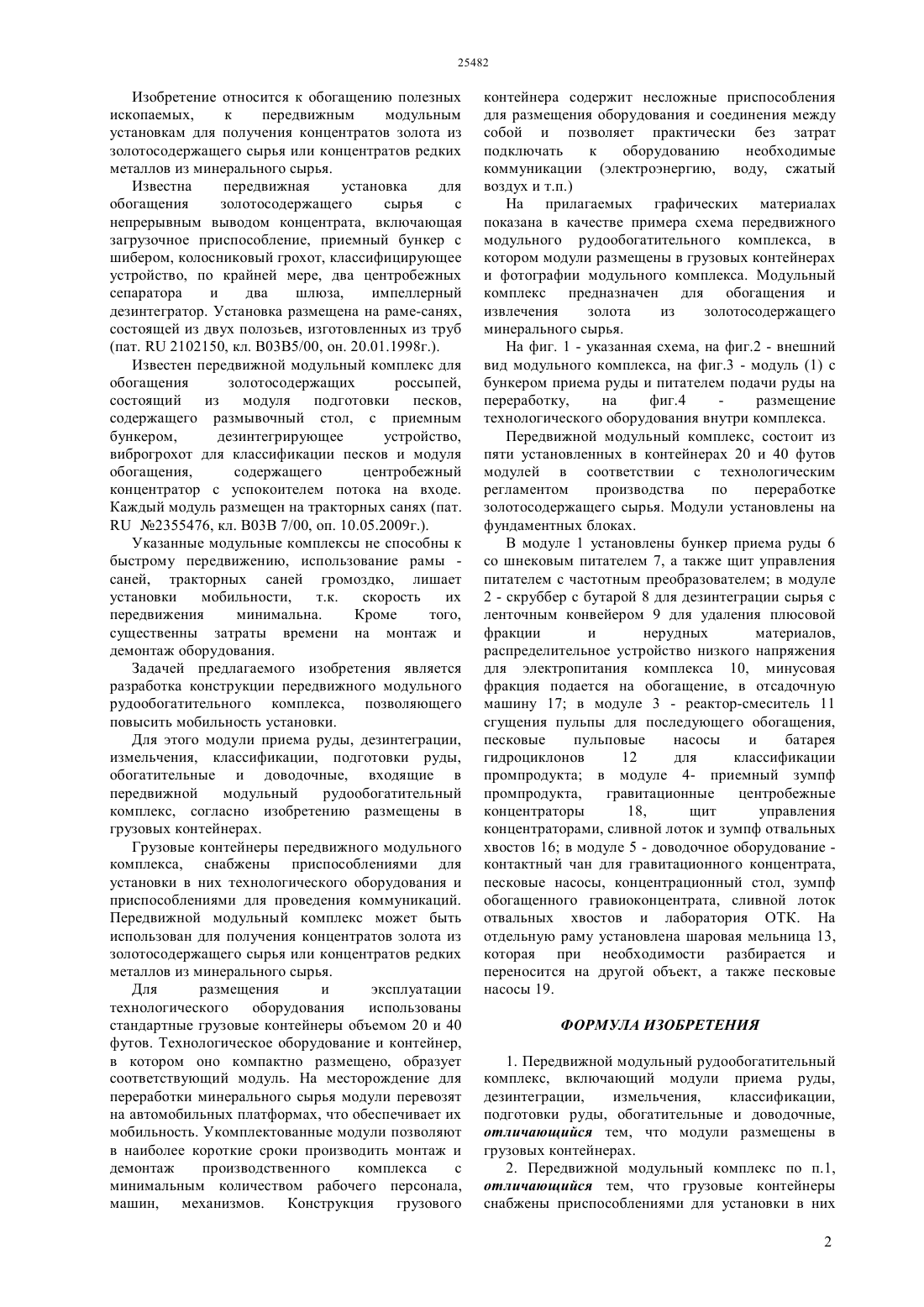

(51) 21 41/26 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ золотосодержащего сырья или концентратов редких металлов из минерального сырья. Для повышения мобильности установки модули приема руды,дезинтеграции,измельчения,классификации, подготовки руды, обогатительные и доводочные, входящие в передвижной модульный рудообогатительный комплекс, размещены в грузовых контейнерах. Грузовые контейнеры передвижного модульного комплекса, снабжены приспособлениями для установки в них технологического оборудования и приспособлениями для проведения коммуникаций.(76) Деннер Сергей Александрович Чуб Виктор Васильевич(54) ПЕРЕДВИЖНОЙ МОДУЛЬНЫЙ РУДООБОГАТИТЕЛЬНЫЙ КОМПЛЕКС(57) Изобретение относится к обогащению полезных ископаемых, к передвижным модульным установкам для получения концентратов золота из Изобретение относится к обогащению полезных ископаемых,к передвижным модульным установкам для получения концентратов золота из золотосодержащего сырья или концентратов редких металлов из минерального сырья. Известна передвижная установка для обогащения золотосодержащего сырья с непрерывным выводом концентрата, включающая загрузочное приспособление, приемный бункер с шибером, колосниковый грохот, классифицирующее устройство, по крайней мере, два центробежных сепаратора и два шлюза,импеллерный дезинтегратор. Установка размещена на раме-санях,состоящей из двух полозьев, изготовленных из труб(пат.2102150, кл. В 03 В 5/00, он. 20.01.1998 г.). Известен передвижной модульный комплекс для обогащения золотосодержащих россыпей,состоящий из модуля подготовки песков,содержащего размывочный стол, с приемным бункером,дезинтегрирующее устройство,виброгрохот для классификации песков и модуля обогащения,содержащего центробежный концентратор с успокоителем потока на входе. Каждый модуль размещен на тракторных санях (пат.2355476, кл. В 03 В 7/00, оп. 10.05.2009 г.). Указанные модульные комплексы не способны к быстрому передвижению, использование рамы саней, тракторных саней громоздко, лишает установки мобильности,т.к. скорость их передвижения минимальна. Кроме того,существенны затраты времени на монтаж и демонтаж оборудования. Задачей предлагаемого изобретения является разработка конструкции передвижного модульного рудообогатительного комплекса, позволяющего повысить мобильность установки. Для этого модули приема руды, дезинтеграции,измельчения, классификации, подготовки руды,обогатительные и доводочные, входящие в передвижной модульный рудообогатительный комплекс, согласно изобретению размещены в грузовых контейнерах. Грузовые контейнеры передвижного модульного комплекса, снабжены приспособлениями для установки в них технологического оборудования и приспособлениями для проведения коммуникаций. Передвижной модульный комплекс может быть использован для получения концентратов золота из золотосодержащего сырья или концентратов редких металлов из минерального сырья. Для размещения и эксплуатации технологического оборудования использованы стандартные грузовые контейнеры объемом 20 и 40 футов. Технологическое оборудование и контейнер,в котором оно компактно размещено, образует соответствующий модуль. На месторождение для переработки минерального сырья модули перевозят на автомобильных платформах, что обеспечивает их мобильность. Укомплектованные модули позволяют в наиболее короткие сроки производить монтаж и демонтаж производственного комплекса с минимальным количеством рабочего персонала,машин, механизмов. Конструкция грузового контейнера содержит несложные приспособления для размещения оборудования и соединения между собой и позволяет практически без затрат подключать к оборудованию необходимые коммуникации (электроэнергию, воду, сжатый воздух и т.п.) На прилагаемых графических материалах показана в качестве примера схема передвижного модульного рудообогатительного комплекса, в котором модули размещены в грузовых контейнерах и фотографии модульного комплекса. Модульный комплекс предназначен для обогащения и извлечения золота из золотосодержащего минерального сырья. На фиг. 1 - указанная схема, на фиг.2 - внешний вид модульного комплекса, на фиг.3 - модуль (1) с бункером приема руды и питателем подачи руды на переработку,на фиг.4 размещение технологического оборудования внутри комплекса. Передвижной модульный комплекс, состоит из пяти установленных в контейнерах 20 и 40 футов модулей в соответствии с технологическим регламентом производства по переработке золотосодержащего сырья. Модули установлены на фундаментных блоках. В модуле 1 установлены бункер приема руды 6 со шнековым питателем 7, а также щит управления питателем с частотным преобразователем в модуле 2 - скруббер с бутарой 8 для дезинтеграции сырья с ленточным конвейером 9 для удаления плюсовой фракции и нерудных материалов,распределительное устройство низкого напряжения для электропитания комплекса 10, минусовая фракция подается на обогащение, в отсадочную машину 17 в модуле 3 - реактор-смеситель 11 сгущения пульпы для последующего обогащения,песковые пульповые насосы и батарея гидроциклонов 12 для классификации промпродукта в модуле 4- приемный зумпф промпродукта,гравитационные центробежные концентраторы 18,щит управления концентраторами, сливной лоток и зумпф отвальных хвостов 16 в модуле 5 - доводочное оборудование контактный чан для гравитационного концентрата,песковые насосы, концентрационный стол, зумпф обогащенного гравиоконцентрата, сливной лоток отвальных хвостов и лаборатория ОТК. На отдельную раму установлена шаровая мельница 13,которая при необходимости разбирается и переносится на другой объект, а также песковые насосы 19. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Передвижной модульный рудообогатительный комплекс, включающий модули приема руды,дезинтеграции,измельчения,классификации,подготовки руды, обогатительные и доводочные,отличающийся тем, что модули размещены в грузовых контейнерах. 2. Передвижной модульный комплекспо п.1,отличающийся тем, что грузовые контейнеры снабжены приспособлениями для установки в них 2 приспособлениями для проведения коммуникаций.
