Аэрогидравлическое устройство для разрушения твердых пород и бетонных конструкций

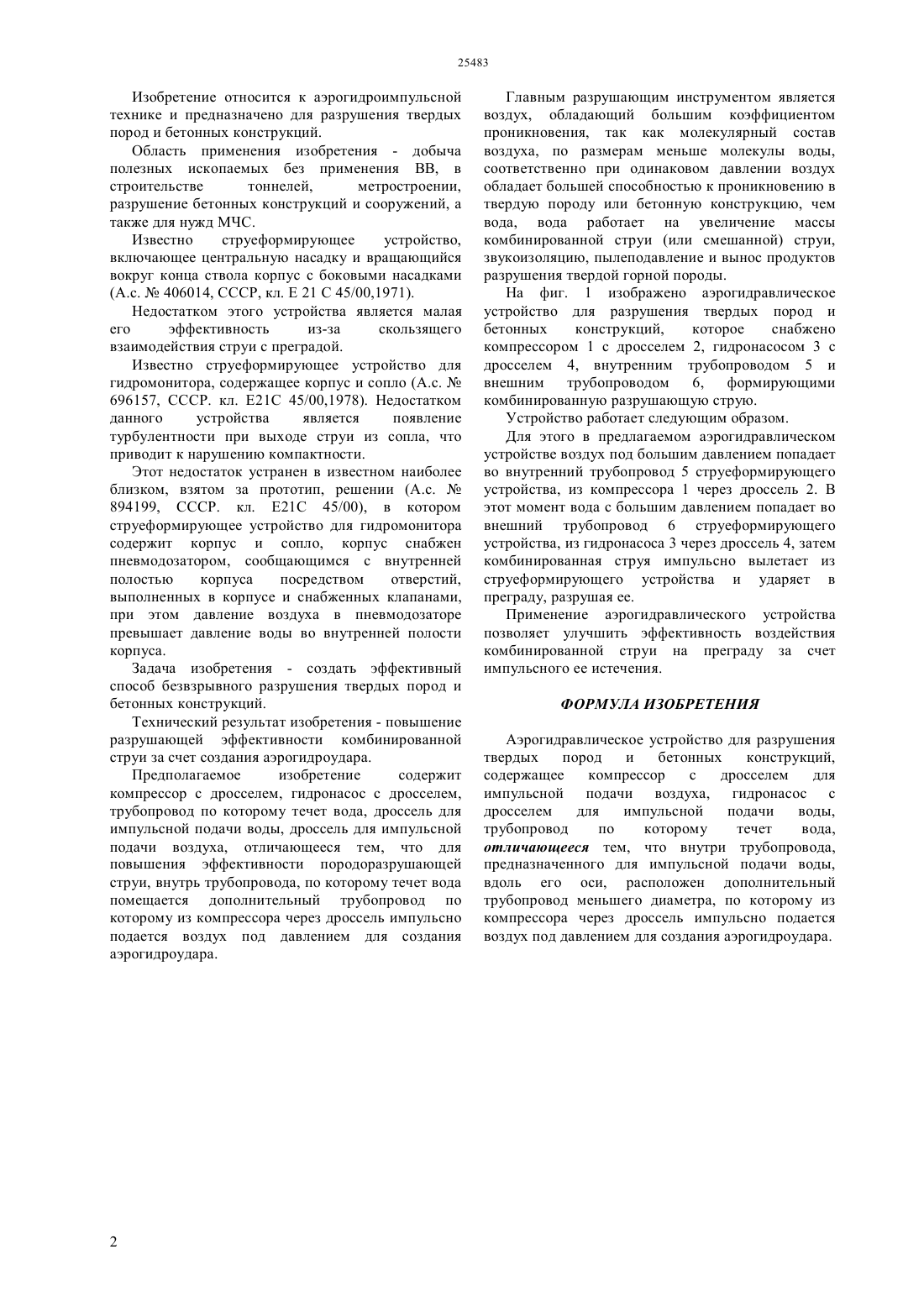

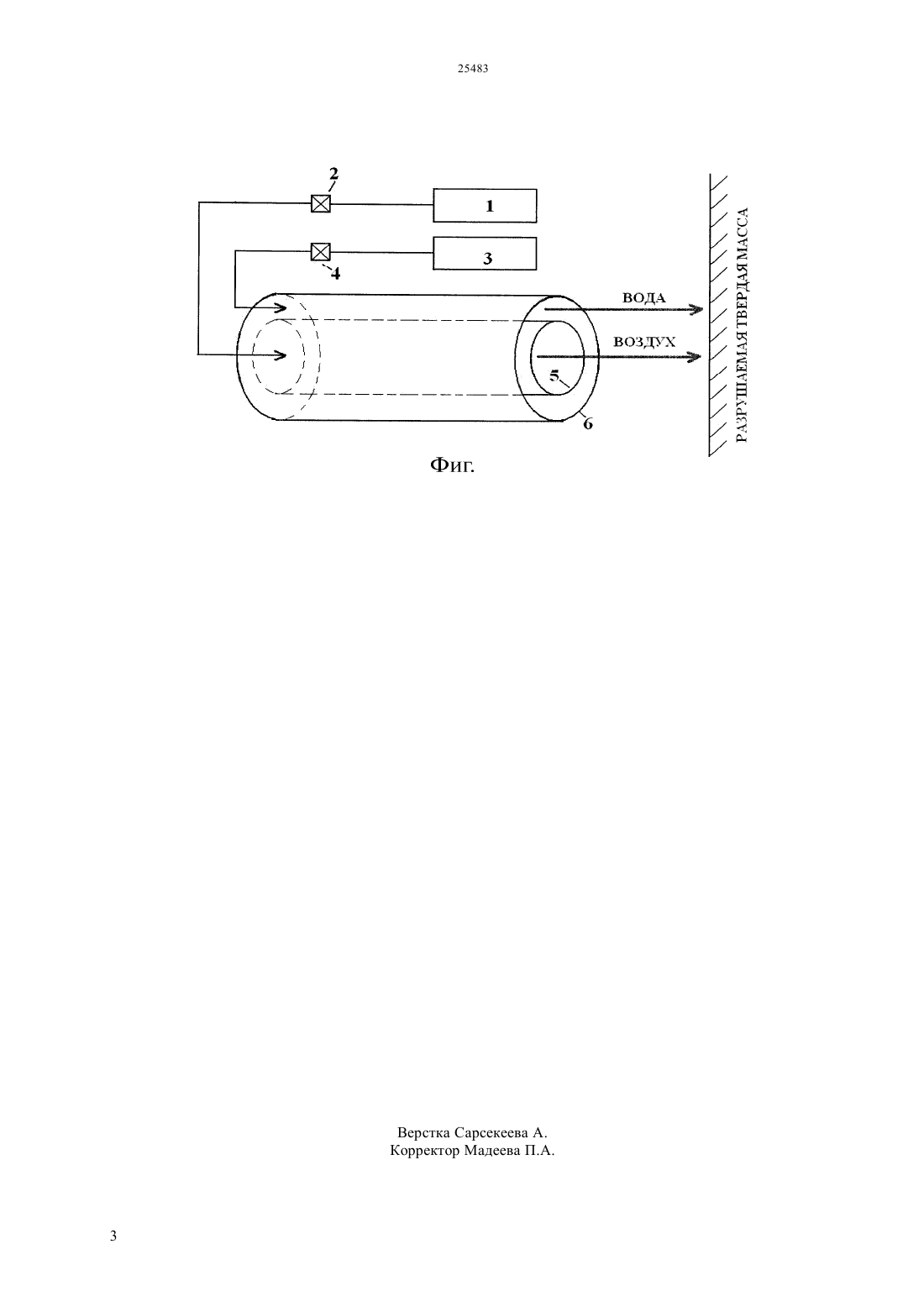

(51) 21 45/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является повышение разрушающей эффективности комбинированной струи за счет создания аэрогидроудара. Для этого в предлагаемом аэрогидравлическом устройстве воздух под большим давлением попадает во внутренний трубопровод струеформирующего устройства, из компрессора через дроссель. В этот момент вода с большим давлением попадает во внешний трубопровод струеформирующего устройства, из гидронасоса через дроссель, затем комбинированная струя импульсно вылетает из струеформирующего устройства и ударяет в преграду, разрушая ее.(54) АЭРОГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ТВЕРДЫХ ПОРОД И БЕТОННЫХ КОНСТРУКЦИЙ(57) Изобретение относится к аэрогидроимпульсной технике и предназначено для установки на аэрогидромониторах для разрушения твердых пород и бетонных конструкций. Изобретение относится к аэрогидроимпульсной технике и предназначено для разрушения твердых пород и бетонных конструкций. Область применения изобретения - добыча полезных ископаемых без применения ВВ, в строительстве тоннелей,метростроении,разрушение бетонных конструкций и сооружений, а также для нужд МЧС. Известно струеформирующее устройство,включающее центральную насадку и вращающийся вокруг конца ствола корпус с боковыми насадками(А.с.406014, СССР, кл. Е 21 С 45/00,1971). Недостатком этого устройства является малая его эффективность из-за скользящего взаимодействия струи с преградой. Известно струеформирующее устройство для гидромонитора, содержащее корпус и сопло (А.с.696157, СССР. кл. Е 21 С 45/00,1978). Недостатком данного устройства является появление турбулентности при выходе струи из сопла, что приводит к нарушению компактности. Этот недостаток устранен в известном наиболее близком, взятом за прототип, решении (А.с.894199, СССР. кл. Е 21 С 45/00), в котором струеформирующее устройство для гидромонитора содержит корпус и сопло, корпус снабжен пневмодозатором, сообщающимся с внутренней полостью корпуса посредством отверстий,выполненных в корпусе и снабженных клапанами,при этом давление воздуха в пневмодозаторе превышает давление воды во внутренней полости корпуса. Задача изобретения - создать эффективный способ безвзрывного разрушения твердых пород и бетонных конструкций. Технический результат изобретения - повышение разрушающей эффективности комбинированной струи за счет создания аэрогидроудара. Предполагаемое изобретение содержит компрессор с дросселем, гидронасос с дросселем,трубопровод по которому течет вода, дроссель для импульсной подачи воды, дроссель для импульсной подачи воздуха, отличающееся тем, что для повышения эффективности породоразрушающей струи, внутрь трубопровода, по которому течет вода помещается дополнительный трубопровод по которому из компрессора через дроссель импульсно подается воздух под давлением для создания аэрогидроудара. Главным разрушающим инструментом является воздух, обладающий большим коэффициентом проникновения, так как молекулярный состав воздуха, по размерам меньше молекулы воды,соответственно при одинаковом давлении воздух обладает большей способностью к проникновению в твердую породу или бетонную конструкцию, чем вода, вода работает на увеличение массы комбинированной струи (или смешанной) струи,звукоизоляцию, пылеподавление и вынос продуктов разрушения твердой горной породы. На фиг. 1 изображено аэрогидравлическое устройство для разрушения твердых пород и бетонных конструкций,которое снабжено компрессором 1 с дросселем 2, гидронасосом 3 с дросселем 4, внутренним трубопроводом 5 и внешним трубопроводом 6, формирующими комбинированную разрушающую струю. Устройство работает следующим образом. Для этого в предлагаемом аэрогидравлическом устройстве воздух под большим давлением попадает во внутренний трубопровод 5 струеформирующего устройства, из компрессора 1 через дроссель 2. В этот момент вода с большим давлением попадает во внешний трубопровод 6 струеформирующего устройства, из гидронасоса 3 через дроссель 4, затем комбинированная струя импульсно вылетает из струеформирующего устройства и ударяет в преграду, разрушая ее. Применение аэрогидравлического устройства позволяет улучшить эффективность воздействия комбинированной струи на преграду за счет импульсного ее истечения. ФОРМУЛА ИЗОБРЕТЕНИЯ Аэрогидравлическое устройство для разрушения твердых пород и бетонных конструкций,содержащее компрессор с дросселем для импульсной подачи воздуха, гидронасос с дросселем для импульсной подачи воды,трубопровод по которому течет вода,отличающееся тем, что внутри трубопровода,предназначенного для импульсной подачи воды,вдоль его оси, расположен дополнительный трубопровод меньшего диаметра, по которому из компрессора через дроссель импульсно подается воздух под давлением для создания аэрогидроудара.
