Устройство для разрушения горных пород и других минеральных сред.

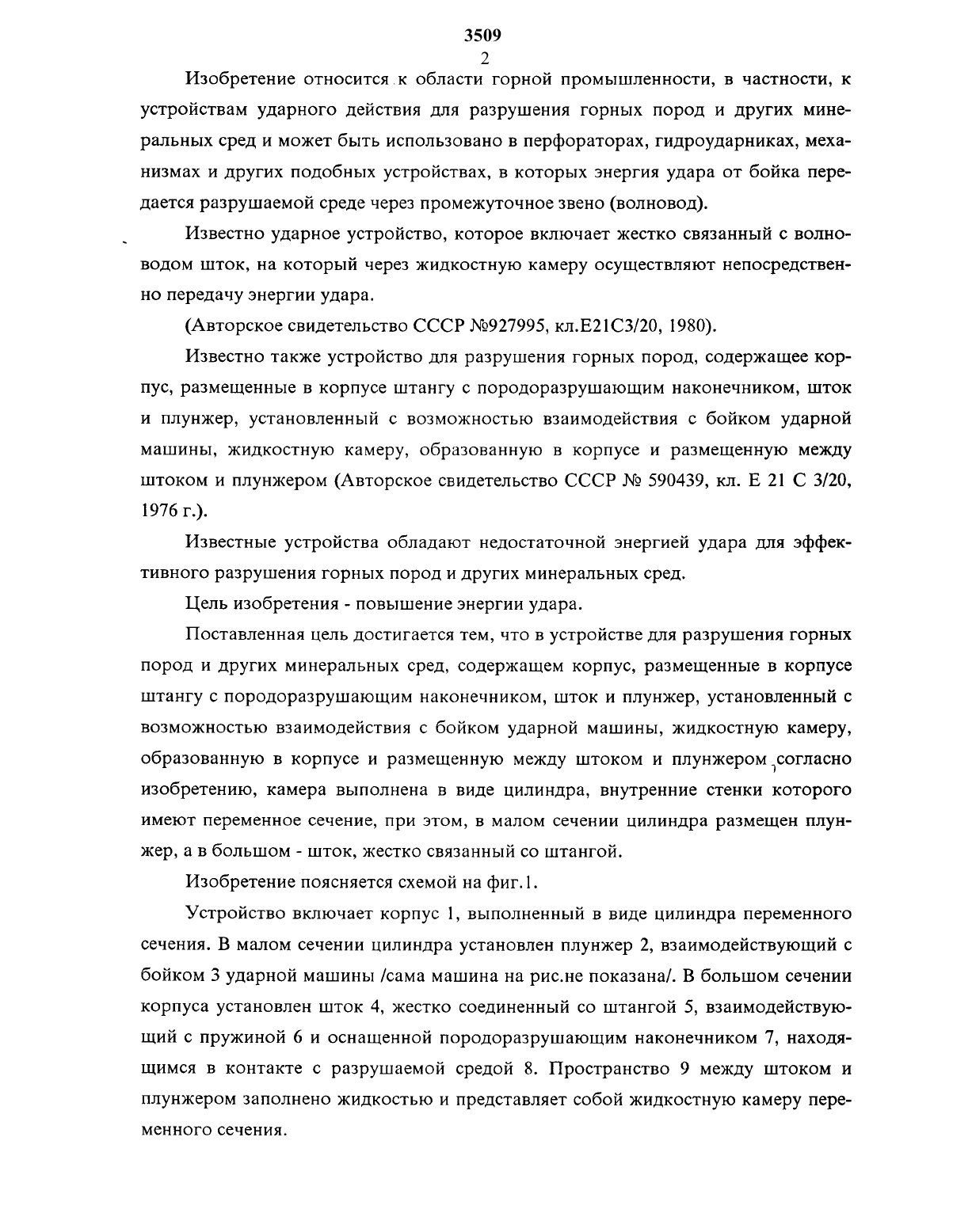

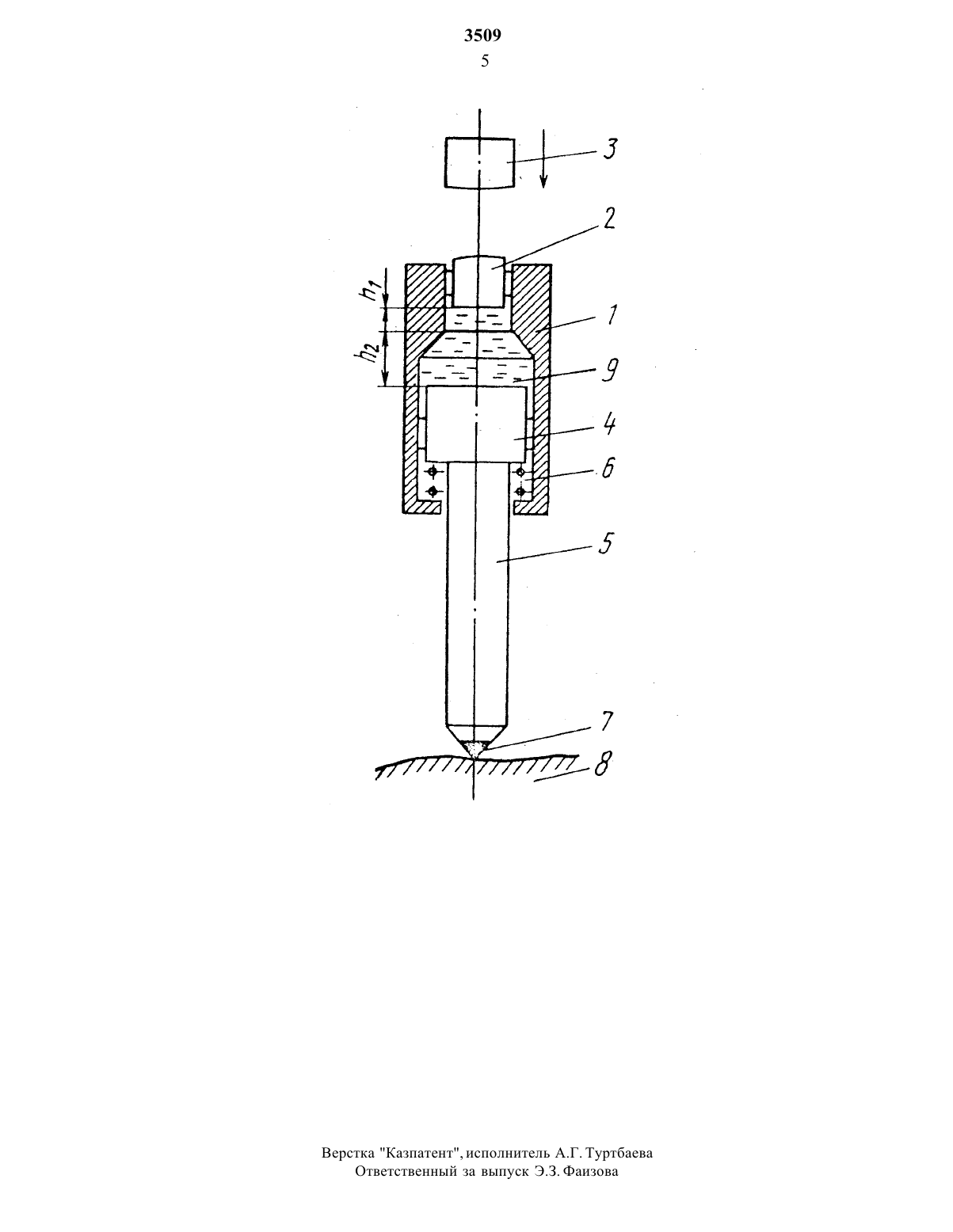

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский Национальный технический университет (КазНТУ)(56) Авторское свидетельство СССР Не 590439,кл. Е 21 С 3/20,1976 г.(54) УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ ПОРОД И ДРУГИХ МИНЕРАЛЬНЫХ СРЕД.(57) Изобретение относитсяк устройствам для разрушения горных пород и других минеральных сред и может быть использовано в горной промышленности.Устройство для разрушения горных пород и других минеральных сред содержит корпус, размещенные в нем штангу с породоразрушающим наконечником,шток и плунжер, установленный с возможностью взаимодействия с бойком ударной машины, жидкостную камеру, образованную в корпусе и размещенную между штоком и плунжером камера выполнена в виде цилиндра, внутренние стенки которого имеют переменное сечение, в малом сечении цилиндра расположен плун жер, а в большом - шток, жестко связанный со штангой.2 Изобретение относитсяск области горной промышленности, в частности, кустройствам ударного действия для разрушения горных пород и других минеральных сред и может быть использовано в перфораторах, гидроударниках, механизмах и других подобных устройствах, в которых энергия удара от бойка передается разрушаемой среде через промежуточное звено (волновод).Известно ударное устройство, которое включает жестко связанный с волноводом шток, на который через жидкостную камеру осуществляют непосредственно передачу энергии удара.Известно также устройство для разрушения горных пород, содержащее корпус, размещенные в корпусе штангу с породоразрушающим наконечником, шток и плунжер, установленный с возможностью взаимодействия с бойком ударной машины, жидкостную камеру, образованную в корпусе и размещенную между штоком и плунжером (Авторское свидетельство СССР М 590439, кл. Е 21 С 3/20,1976 г.).Известные устройства обладают недостаточной энергией удара для эффективного разрушения горных пород и других минеральных сред.Поставленная цель достигается тем, что в устройстве для разрушения горных пород и других минеральных сред, содержащем корпус, размещенные в корпусе штангу с породоразрушающим наконечником, шток и плунжер, установленный с возможностью взаимодействия с бойком ударной машины, жидкостную камеру,образованную в корпусе и размещенную между штоком и плунжером согласно изобретению, камера выполнена в виде цилиндра, внутренние стенки которого имеют переменное сечение, при этом, в малом сечении Цилиндра размещен плунжер, а в большом - шток, жестко связанный со штангой.Изобретение поясняется схемой на фиг. 1.Устройство включает корпус 1, выполненный в виде цилиндра переменного сечения. В малом сечении Цилиндра установлен плунжер 2, взаимодействующий с бойком 3 ударной машины /сама машина на рис.не показана/. В большом сечении корпуса установлен шток 4, жестко соединенный со штангой 5, взаимодействующий с пружиной 6 и оснащенной породоразрушающим наконечником 7, находящимся в контакте с разрушаемой средой 8. Пространство 9 между штоком Иплунжером заполнено жидкостью и представляет собой жидкостную камеру пере МСННОГО СЕЧЕНИЯ.Устройство работает следующим образом.Боек 3 ударной машины наносит удары по плунжеру 2. Создаваемое, при этом давление жидкости в камере через шток 4 формирует волну деформации в штанге 5. Дойдя до породоразрушающего наконечника 7 волна деформации производит разрушение Среды 8. Пружина 6 возвращает шток 4 в исходное положение.Податливость жидкой Среды зависит от ее физических свойств и высоты столбиков в малом /Ь 1/ и большом /112/ сечениях корпуса 1. Усилие, возникающее на контакте боек- плунжер при неизменной энергии удара зависит от массы плунжера. При уменьшении диаметра плунжера может быть передан в среду большийУРОВЕНЬ энергии удара, ЧТО И обеспечивает размещение плунжера В малом СВЧСНИИУстройство для разрушения горных пород и других минеральных сред, содержащее корпус, размещенные в корпусе штангу с породоразрушающим наконечником, шток и плунжер, установленный с возможностью взаимодействия с бойком ударной машины, жидкостную камеру, образованную в корпусе и размещенную между штоком и плунжером, отличающееся, тем, что с целью повышения энергии удара, камера выполнена в виде цилиндра, внутренние стенки которого имеют переменное сечение, при этом в малом сечении цилиндра расположенплунжер, а в большом-шток, жестко связанный со штангой.
