Карниз

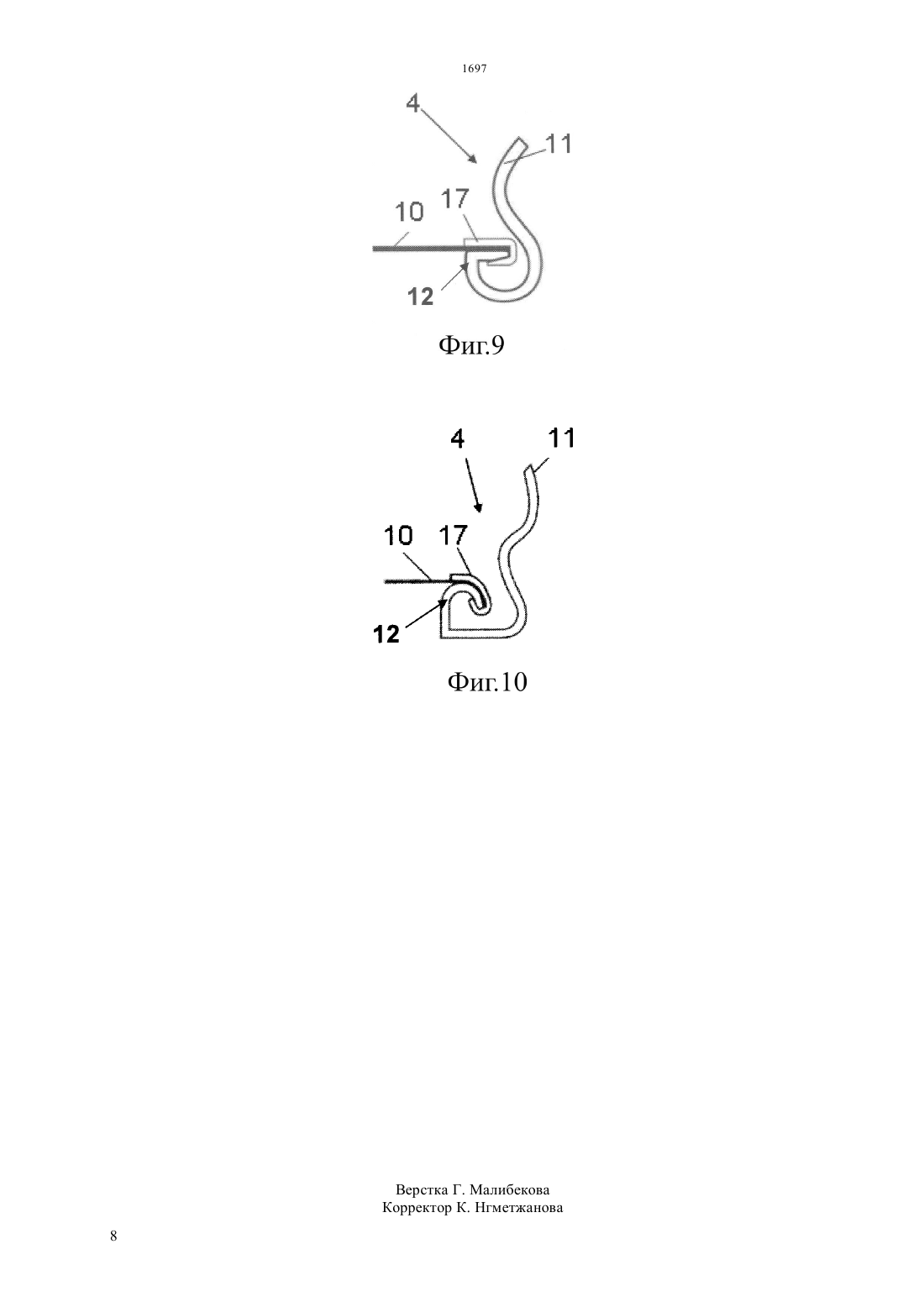

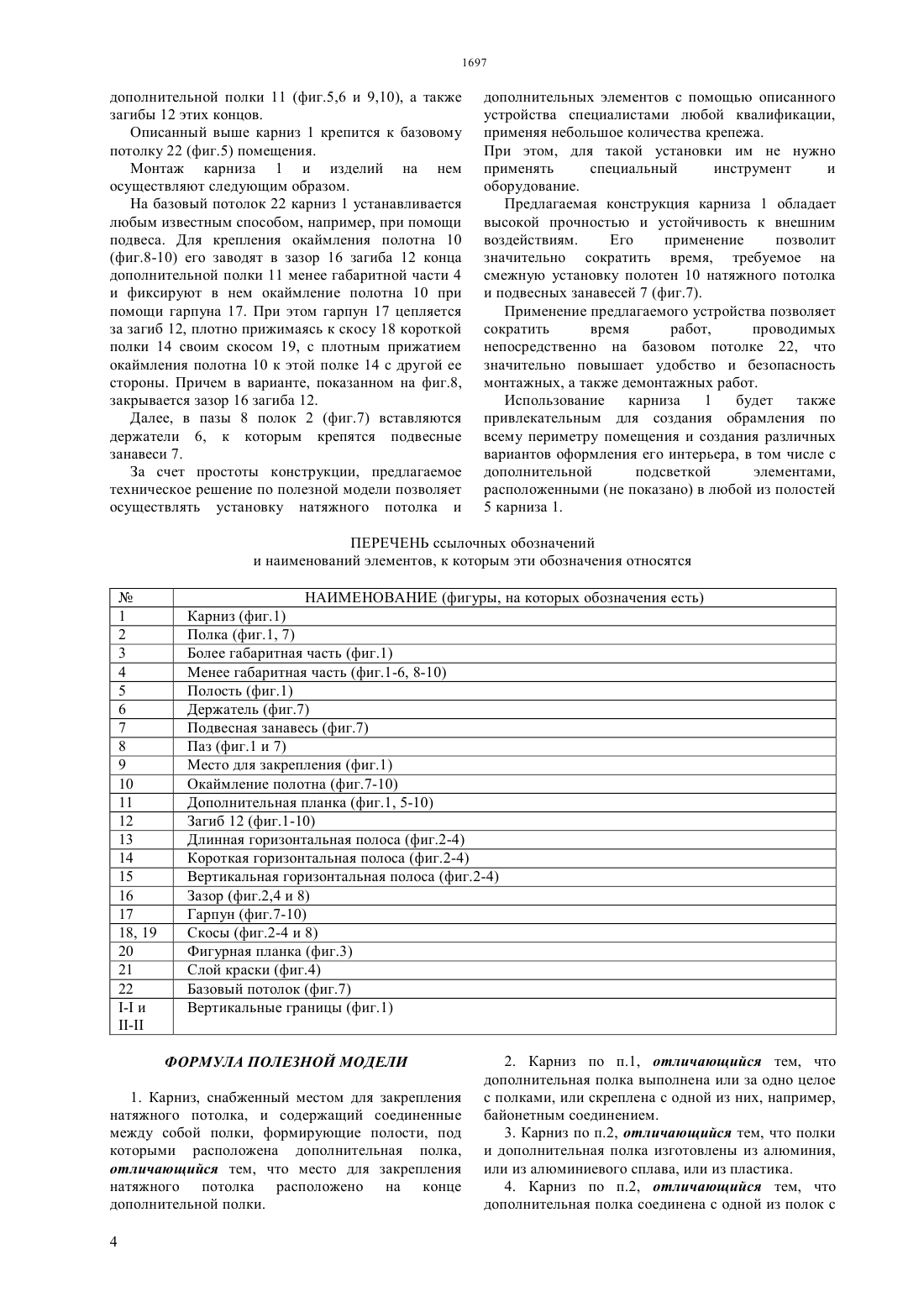

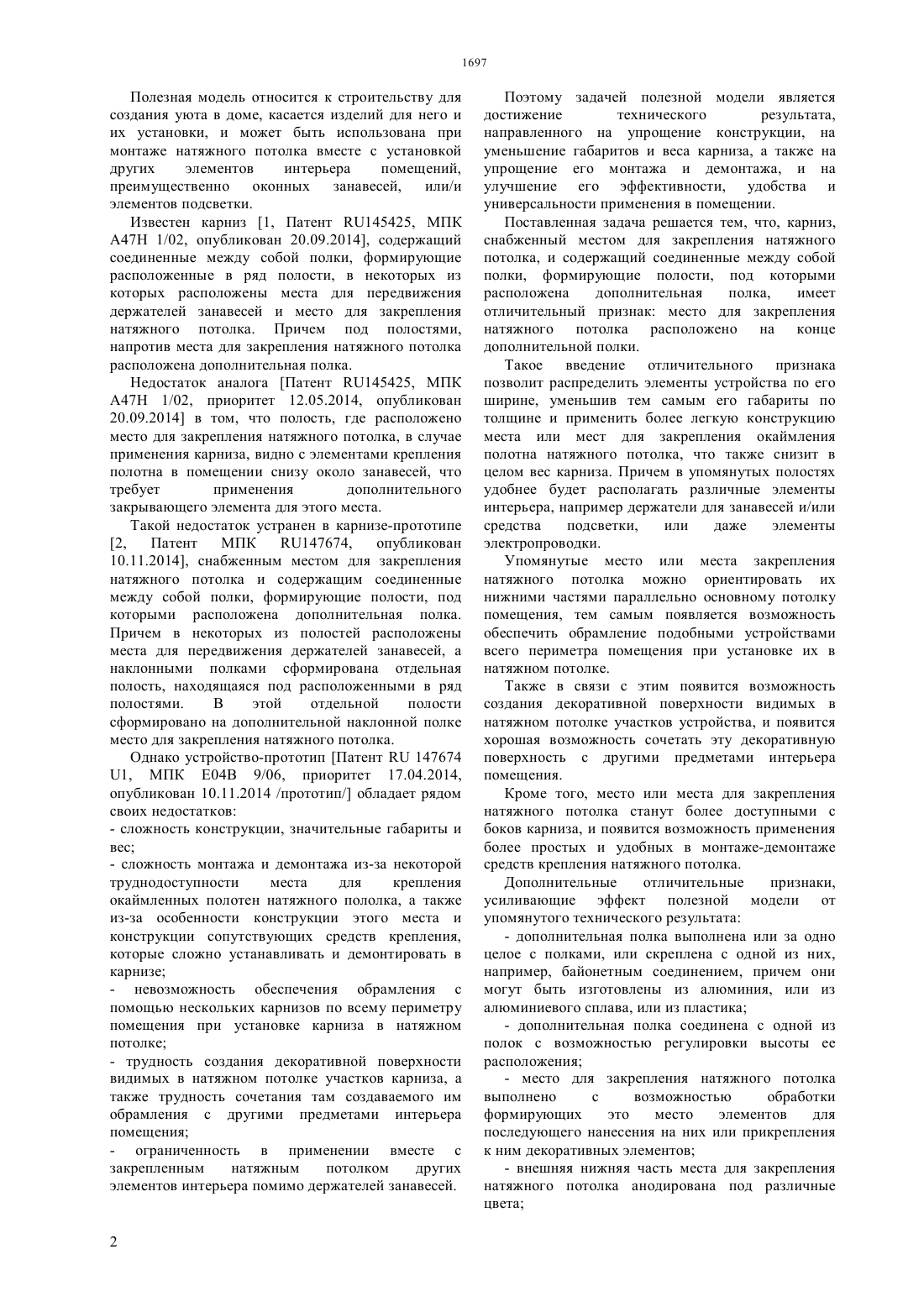

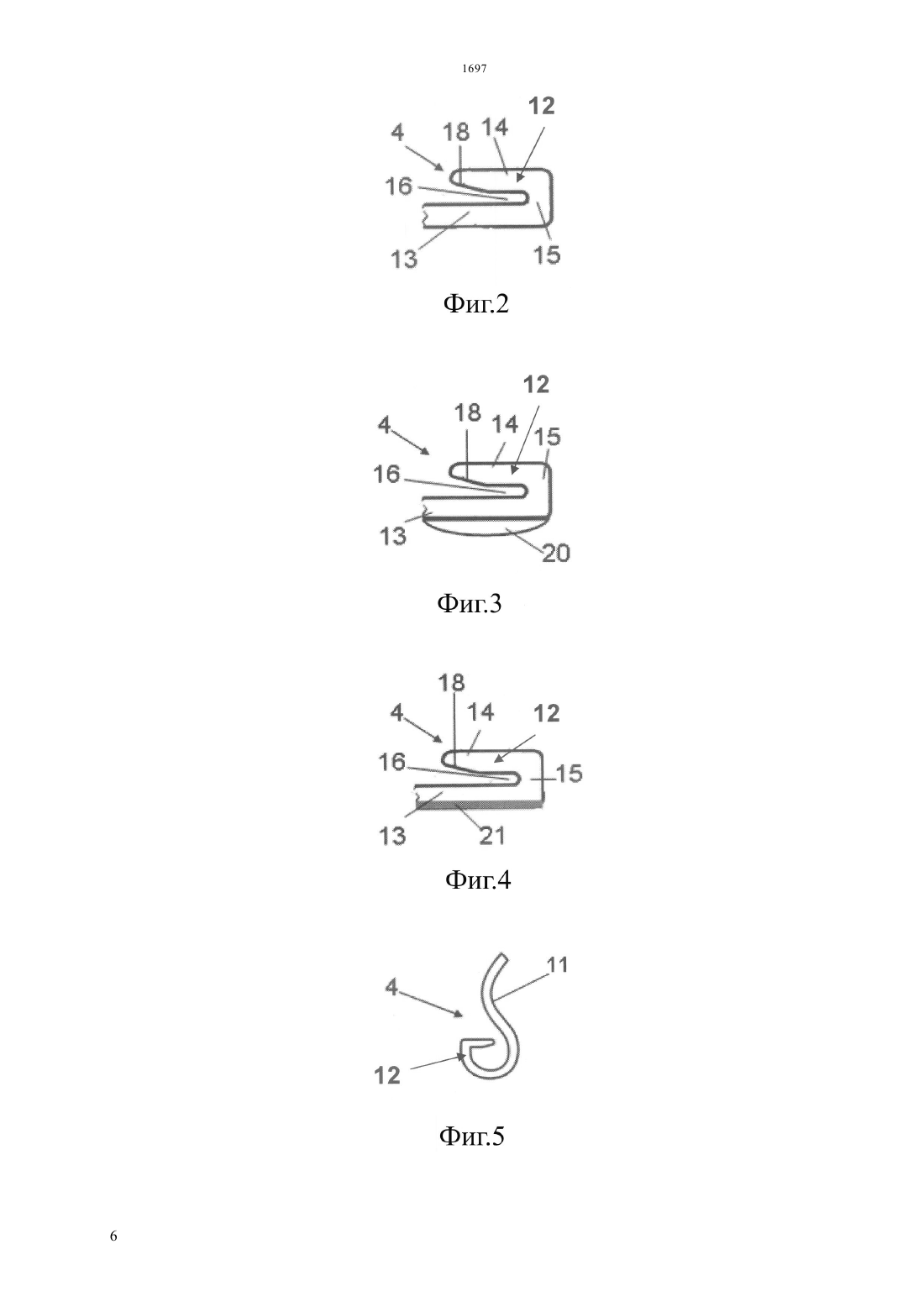

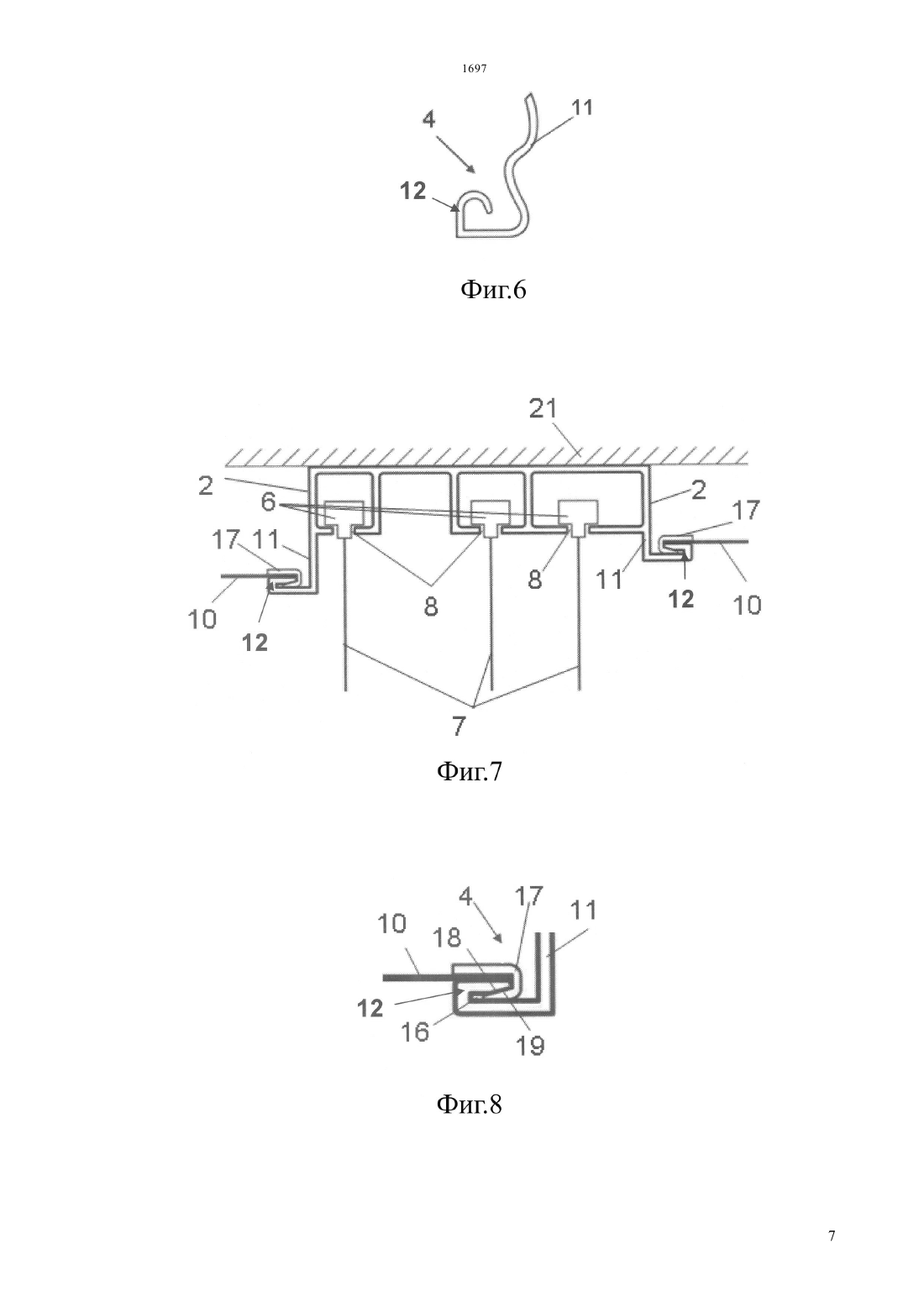

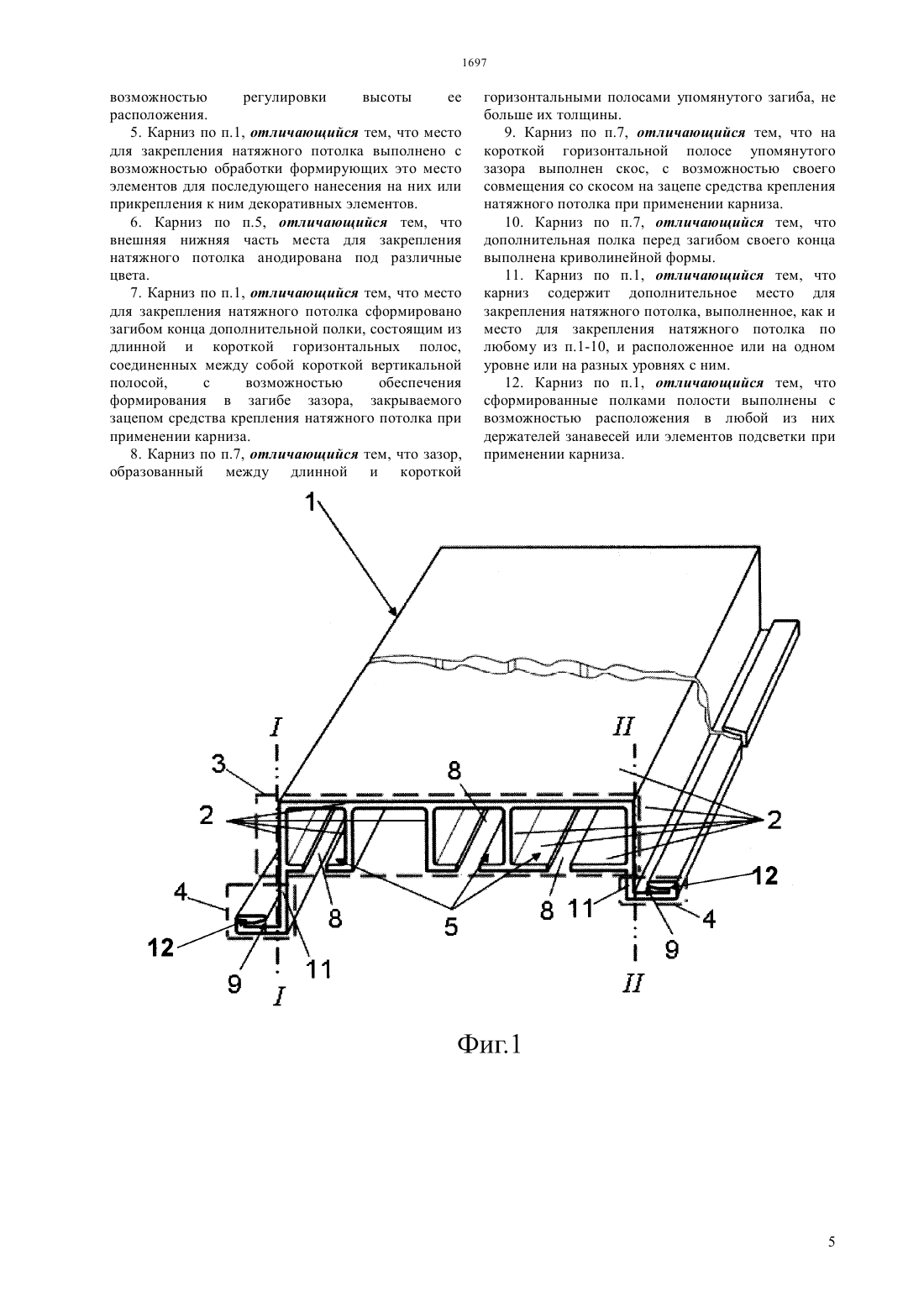

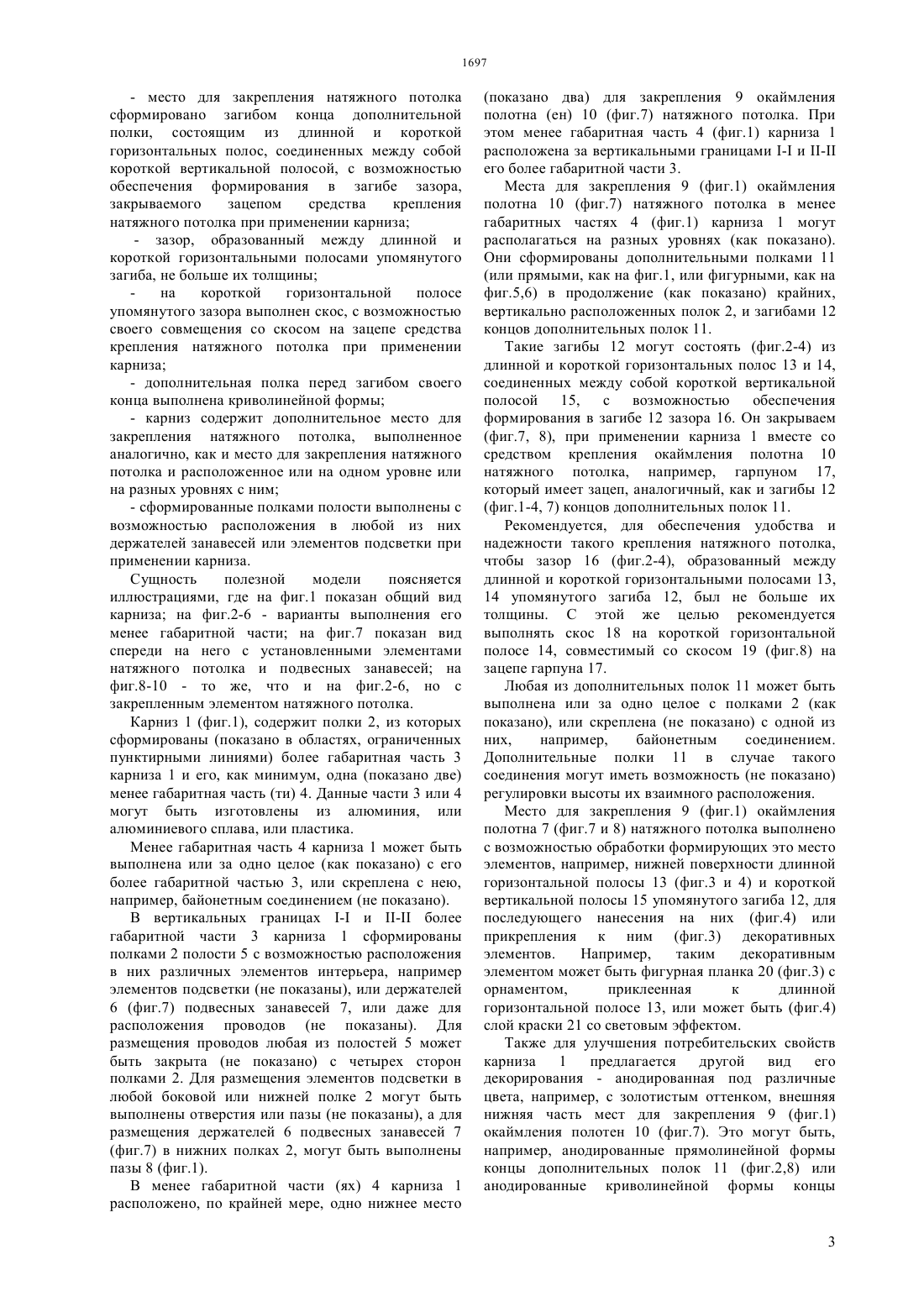

(51) 04 9/06 (2006.01) 47 1/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ расположено место для закрепления (9) натяжного потолка. Варианты исполнения карниза- место для закрепления натяжного потолка сформировано загибом конца дополнительной полки, состоящим из длинной и короткой горизонтальных полос, соединенных между собой короткой вертикальной полосой, с возможностью обеспечения формирования в загибе зазора,закрываемого зацепом средства крепления натяжного потолка при применении карниза- зазор, образованный между длинной и короткой горизонтальными полосами упомянутого загиба, не больше их толщины на короткой горизонтальной полосе упомянутого зазора выполнен скос, с возможностью своего совмещения со скосом на зацепе средства крепления натяжного потолка при применении карниза. Описываются также варианты предпочтительного выполнения элементов карниза,использование которых будет привлекательным для обрамления по всему периметру помещения и для создания различных оформлений его интерьера.(57) Полезная модель относится к строительству для создания уюта в доме, касается изделий для него и их установки, и может быть использована при монтаже натяжного потолка вместе с установкой других элементов интерьера помещений,преимущественно оконных занавесей, или/и элементов подсветки, а также других изделий. Задача - упрощение конструкции, уменьшение габаритов и веса карниза, а также упрощение его монтажа и демонтажа, и улучшение его эффективности, удобства и универсальности применения в помещении. Карниз 1 (фиг.1) снабжен местами для закрепления (9) натяжного потолка, и содержит соединенные между собой полки (2), формирующие полости(5),под которыми расположены дополнительные полки (11), на конце которых Полезная модель относится к строительству для создания уюта в доме, касается изделий для него и их установки, и может быть использована при монтаже натяжного потолка вместе с установкой других элементов интерьера помещений,преимущественно оконных занавесей, или/и элементов подсветки. Известен карниз 1, Патент 145425, МПК А 47 Н 1/02, опубликован 20.09.2014, содержащий соединенные между собой полки, формирующие расположенные в ряд полости, в некоторых из которых расположены места для передвижения держателей занавесей и место для закрепления натяжного потолка. Причем под полостями,напротив места для закрепления натяжного потолка расположена дополнительная полка. Недостаток аналога Патент 145425, МПК А 47 Н 1/02, приоритет 12.05.2014, опубликован 20.09.2014 в том, что полость, где расположено место для закрепления натяжного потолка, в случае применения карниза, видно с элементами крепления полотна в помещении снизу около занавесей, что требует применения дополнительного закрывающего элемента для этого места. Такой недостаток устранен в карнизе-прототипе 2,Патент МПК 147674,опубликован 10.11.2014, снабженным местом для закрепления натяжного потолка и содержащим соединенные между собой полки, формирующие полости, под которыми расположена дополнительная полка. Причем в некоторых из полостей расположены места для передвижения держателей занавесей, а наклонными полками сформирована отдельная полость, находящаяся под расположенными в ряд полостями. В этой отдельной полости сформировано на дополнительной наклонной полке место для закрепления натяжного потолка. Однако устройство-прототип Патент 147674 1, МПК Е 04 В 9/06, приоритет 17.04.2014,опубликован 10.11.2014 /прототип/ обладает рядом своих недостатков- сложность монтажа и демонтажа из-за некоторой труднодоступности места для крепления окаймленных полотен натяжного пололка, а также из-за особенности конструкции этого места и конструкции сопутствующих средств крепления,которые сложно устанавливать и демонтировать в карнизе- невозможность обеспечения обрамления с помощью нескольких карнизов по всему периметру помещения при установке карниза в натяжном потолке- трудность создания декоративной поверхности видимых в натяжном потолке участков карниза, а также трудность сочетания там создаваемого им обрамления с другими предметами интерьера помещения- ограниченность в применении вместе с закрепленным натяжным потолком других элементов интерьера помимо держателей занавесей. Поэтому задачей полезной модели является достижение технического результата,направленного на упрощение конструкции, на уменьшение габаритов и веса карниза, а также на упрощение его монтажа и демонтажа, и на улучшение его эффективности, удобства и универсальности применения в помещении. Поставленная задача решается тем, что, карниз,снабженный местом для закрепления натяжного потолка, и содержащий соединенные между собой полки, формирующие полости, под которыми расположена дополнительная полка,имеет отличительный признак место для закрепления натяжного потолка расположено на конце дополнительной полки. Такое введение отличительного признака позволит распределить элементы устройства по его ширине, уменьшив тем самым его габариты по толщине и применить более легкую конструкцию места или мест для закрепления окаймления полотна натяжного потолка, что также снизит в целом вес карниза. Причем в упомянутых полостях удобнее будет располагать различные элементы интерьера, например держатели для занавесей и/или средства подсветки,или даже элементы электропроводки. Упомянутые место или места закрепления натяжного потолка можно ориентировать их нижними частями параллельно основному потолку помещения, тем самым появляется возможность обеспечить обрамление подобными устройствами всего периметра помещения при установке их в натяжном потолке. Также в связи с этим появится возможность создания декоративной поверхности видимых в натяжном потолке участков устройства, и появится хорошая возможность сочетать эту декоративную поверхность с другими предметами интерьера помещения. Кроме того, место или места для закрепления натяжного потолка станут более доступными с боков карниза, и появится возможность применения более простых и удобных в монтаже-демонтаже средств крепления натяжного потолка. Дополнительные отличительные признаки,усиливающие эффект полезной модели от упомянутого технического результата- дополнительная полка выполнена или за одно целое с полками, или скреплена с одной из них,например, байонетным соединением, причем они могут быть изготовлены из алюминия, или из алюминиевого сплава, или из пластика- дополнительная полка соединена с одной из полок с возможностью регулировки высоты ее расположения- место для закрепления натяжного потолка выполнено с возможностью обработки формирующих это место элементов для последующего нанесения на них или прикрепления к ним декоративных элементов- внешняя нижняя часть места для закрепления натяжного потолка анодирована под различные цвета- место для закрепления натяжного потолка сформировано загибом конца дополнительной полки, состоящим из длинной и короткой горизонтальных полос, соединенных между собой короткой вертикальной полосой, с возможностью обеспечения формирования в загибе зазора,закрываемого зацепом средства крепления натяжного потолка при применении карниза- зазор, образованный между длинной и короткой горизонтальными полосами упомянутого загиба, не больше их толщины на короткой горизонтальной полосе упомянутого зазора выполнен скос, с возможностью своего совмещения со скосом на зацепе средства крепления натяжного потолка при применении карниза- дополнительная полка перед загибом своего конца выполнена криволинейной формы- карниз содержит дополнительное место для закрепления натяжного потолка, выполненное аналогично, как и место для закрепления натяжного потолка и расположенное или на одном уровне или на разных уровнях с ним- сформированные полками полости выполнены с возможностью расположения в любой из них держателей занавесей или элементов подсветки при применении карниза. Сущность полезной модели поясняется иллюстрациями, где на фиг.1 показан общий вид карниза на фиг.2-6 - варианты выполнения его менее габаритной части на фиг.7 показан вид спереди на него с установленными элементами натяжного потолка и подвесных занавесей на фиг.8-10 - то же, что и на фиг.2-6, но с закрепленным элементом натяжного потолка. Карниз 1 (фиг.1), содержит полки 2, из которых сформированы (показано в областях, ограниченных пунктирными линиями) более габаритная часть 3 карниза 1 и его, как минимум, одна (показано две) менее габаритная часть (ти) 4. Данные части 3 или 4 могут быть изготовлены из алюминия, или алюминиевого сплава, или пластика. Менее габаритная часть 4 карниза 1 может быть выполнена или за одно целое (как показано) с его более габаритной частью 3, или скреплена с нею,например, байонетным соединением (не показано). В вертикальных границах - и - более габаритной части 3 карниза 1 сформированы полками 2 полости 5 с возможностью расположения в них различных элементов интерьера, например элементов подсветки (не показаны), или держателей 6 (фиг.7) подвесных занавесей 7, или даже для расположения проводов (не показаны). Для размещения проводов любая из полостей 5 может быть закрыта (не показано) с четырех сторон полками 2. Для размещения элементов подсветки в любой боковой или нижней полке 2 могут быть выполнены отверстия или пазы (не показаны), а для размещения держателей 6 подвесных занавесей 7(фиг.7) в нижних полках 2, могут быть выполнены пазы 8 (фиг.1). В менее габаритной части (ях) 4 карниза 1 расположено, по крайней мере, одно нижнее место(показано два) для закрепления 9 окаймления полотна (ен) 10 (фиг.7) натяжного потолка. При этом менее габаритная часть 4 (фиг.1) карниза 1 расположена за вертикальными границами - и его более габаритной части 3. Места для закрепления 9 (фиг.1) окаймления полотна 10 (фиг.7) натяжного потолка в менее габаритных частях 4 (фиг.1) карниза 1 могут располагаться на разных уровнях (как показано). Они сформированы дополнительными полками 11(или прямыми, как на фиг.1, или фигурными, как на фиг.5,6) в продолжение (как показано) крайних,вертикально расположенных полок 2, и загибами 12 концов дополнительных полок 11. Такие загибы 12 могут состоять (фиг.2-4) из длинной и короткой горизонтальных полос 13 и 14,соединенных между собой короткой вертикальной полосой 15, с возможностью обеспечения формирования в загибе 12 зазора 16. Он закрываем(фиг.7, 8), при применении карниза 1 вместе со средством крепления окаймления полотна 10 натяжного потолка, например, гарпуном 17,который имеет зацеп, аналогичный, как и загибы 12(фиг.1-4, 7) концов дополнительных полок 11. Рекомендуется, для обеспечения удобства и надежности такого крепления натяжного потолка,чтобы зазор 16 (фиг.2-4), образованный между длинной и короткой горизонтальными полосами 13,14 упомянутого загиба 12, был не больше их толщины. С этой же целью рекомендуется выполнять скос 18 на короткой горизонтальной полосе 14, совместимый со скосом 19 (фиг.8) на зацепе гарпуна 17. Любая из дополнительных полок 11 может быть выполнена или за одно целое с полками 2 (как показано), или скреплена (не показано) с одной из них,например,байонетным соединением. Дополнительные полки 11 в случае такого соединения могут иметь возможность (не показано) регулировки высоты их взаимного расположения. Место для закрепления 9 (фиг.1) окаймления полотна 7 (фиг.7 и 8) натяжного потолка выполнено с возможностью обработки формирующих это место элементов, например, нижней поверхности длинной горизонтальной полосы 13 (фиг.3 и 4) и короткой вертикальной полосы 15 упомянутого загиба 12, для последующего нанесения на них (фиг.4) или прикрепления к ним (фиг.3) декоративных элементов. Например,таким декоративным элементом может быть фигурная планка 20 (фиг.3) с орнаментом,приклеенная к длинной горизонтальной полосе 13, или может быть (фиг.4) слой краски 21 со световым эффектом. Также для улучшения потребительских свойств карниза 1 предлагается другой вид его декорирования - анодированная под различные цвета, например, с золотистым оттенком, внешняя нижняя часть мест для закрепления 9 (фиг.1) окаймления полотен 10 (фиг.7). Это могут быть,например, анодированные прямолинейной формы концы дополнительных полок 11 (фиг.2,8) или анодированные криволинейной формы концы дополнительной полки 11 (фиг.5,6 и 9,10), а также загибы 12 этих концов. Описанный выше карниз 1 крепится к базовому потолку 22 (фиг.5) помещения. Монтаж карниза 1 и изделий на нем осуществляют следующим образом. На базовый потолок 22 карниз 1 устанавливается любым известным способом, например, при помощи подвеса. Для крепления окаймления полотна 10(фиг.8-10) его заводят в зазор 16 загиба 12 конца дополнительной полки 11 менее габаритной части 4 и фиксируют в нем окаймление полотна 10 при помощи гарпуна 17. При этом гарпун 17 цепляется за загиб 12, плотно прижимаясь к скосу 18 короткой полки 14 своим скосом 19, с плотным прижатием окаймления полотна 10 к этой полке 14 с другой ее стороны. Причем в варианте, показанном на фиг.8,закрывается зазор 16 загиба 12. Далее, в пазы 8 полок 2 (фиг.7) вставляются держатели 6, к которым крепятся подвесные занавеси 7. За счет простоты конструкции, предлагаемое техническое решение по полезной модели позволяет осуществлять установку натяжного потолка и дополнительных элементов с помощью описанного устройства специалистами любой квалификации,применяя небольшое количества крепежа. При этом, для такой установки им не нужно применять специальный инструмент и оборудование. Предлагаемая конструкция карниза 1 обладает высокой прочностью и устойчивость к внешним воздействиям. Его применение позволит значительно сократить время, требуемое на смежную установку полотен 10 натяжного потолка и подвесных занавесей 7 (фиг.7). Применение предлагаемого устройства позволяет сократить время работ,проводимых непосредственно на базовом потолке 22, что значительно повышает удобство и безопасность монтажных, а также демонтажных работ. Использование карниза 1 будет также привлекательным для создания обрамления по всему периметру помещения и создания различных вариантов оформления его интерьера, в том числе с дополнительной подсветкой элементами,расположенными (не показано) в любой из полостей 5 карниза 1. ПЕРЕЧЕНЬ ссылочных обозначений и наименований элементов, к которым эти обозначения относятся НАИМЕНОВАНИЕ (фигуры, на которых обозначения есть) Карниз (фиг.1) Полка (фиг.1, 7) Более габаритная часть (фиг.1) Менее габаритная часть (фиг.1-6, 8-10) Полость (фиг.1) Держатель (фиг.7) Подвесная занавесь (фиг.7) Паз (фиг.1 и 7) Место для закрепления (фиг.1) Окаймление полотна (фиг.7-10) Дополнительная планка (фиг.1, 5-10) Загиб 12 (фиг.1-10) Длинная горизонтальная полоса (фиг.2-4) Короткая горизонтальная полоса (фиг.2-4) Вертикальная горизонтальная полоса (фиг.2-4) Зазор (фиг.2,4 и 8) Гарпун (фиг.7-10) Скосы (фиг.2-4 и 8) Фигурная планка (фиг.3) Слой краски (фиг.4) Базовый потолок (фиг.7) Вертикальные границы (фиг.1) ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Карниз, снабженный местом для закрепления натяжного потолка, и содержащий соединенные между собой полки, формирующие полости, под которыми расположена дополнительная полка,отличающийся тем, что место для закрепления натяжного потолка расположено на конце дополнительной полки. 4 2. Карниз по п.1, отличающийся тем, что дополнительная полка выполнена или за одно целое с полками, или скреплена с одной из них, например,байонетным соединением. 3. Карниз по п.2, отличающийся тем, что полки и дополнительная полка изготовлены из алюминия,или из алюминиевого сплава, или из пластика. 4. Карниз по п.2, отличающийся тем, что дополнительная полка соединена с одной из полок с возможностью регулировки высоты ее расположения. 5. Карниз по п.1, отличающийся тем, что место для закрепления натяжного потолка выполнено с возможностью обработки формирующих это место элементов для последующего нанесения на них или прикрепления к ним декоративных элементов. 6. Карниз по п.5, отличающийся тем, что внешняя нижняя часть места для закрепления натяжного потолка анодирована под различные цвета. 7. Карниз по п.1, отличающийся тем, что место для закрепления натяжного потолка сформировано загибом конца дополнительной полки, состоящим из длинной и короткой горизонтальных полос,соединенных между собой короткой вертикальной полосой,с возможностью обеспечения формирования в загибе зазора, закрываемого зацепом средства крепления натяжного потолка при применении карниза. 8. Карниз по п.7, отличающийся тем, что зазор,образованный между длинной и короткой горизонтальными полосами упомянутого загиба, не больше их толщины. 9. Карниз по п.7, отличающийся тем, что на короткой горизонтальной полосе упомянутого зазора выполнен скос, с возможностью своего совмещения со скосом на зацепе средства крепления натяжного потолка при применении карниза. 10. Карниз по п.7, отличающийся тем, что дополнительная полка перед загибом своего конца выполнена криволинейной формы. 11. Карниз по п.1, отличающийся тем, что карниз содержит дополнительное место для закрепления натяжного потолка, выполненное, как и место для закрепления натяжного потолка по любому из п.1-10, и расположенное или на одном уровне или на разных уровнях с ним. 12. Карниз по п.1, отличающийся тем, что сформированные полками полости выполнены с возможностью расположения в любой из них держателей занавесей или элементов подсветки при применении карниза.
