Установка для проверки огнезащитных свойств материалов на токсичность

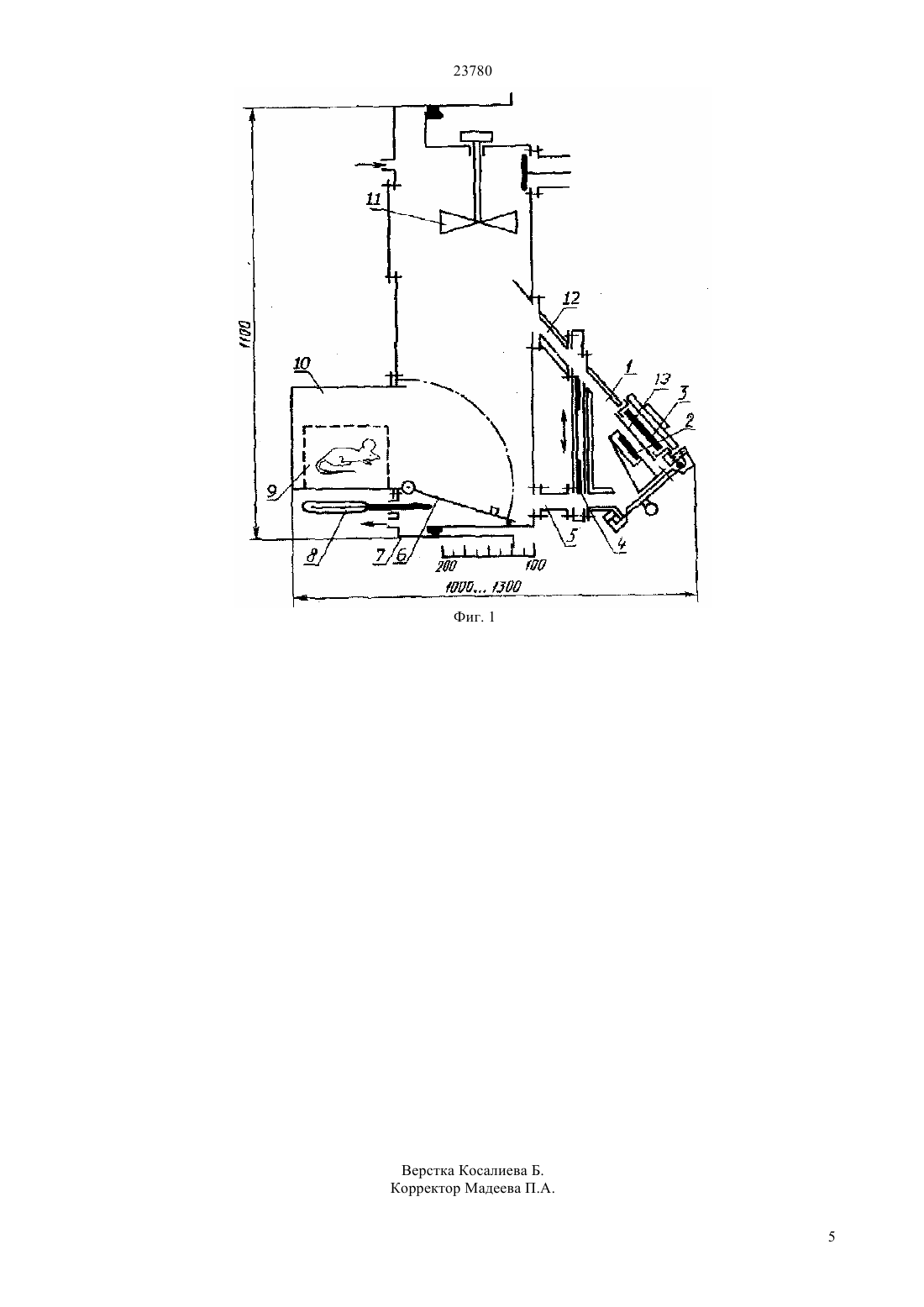

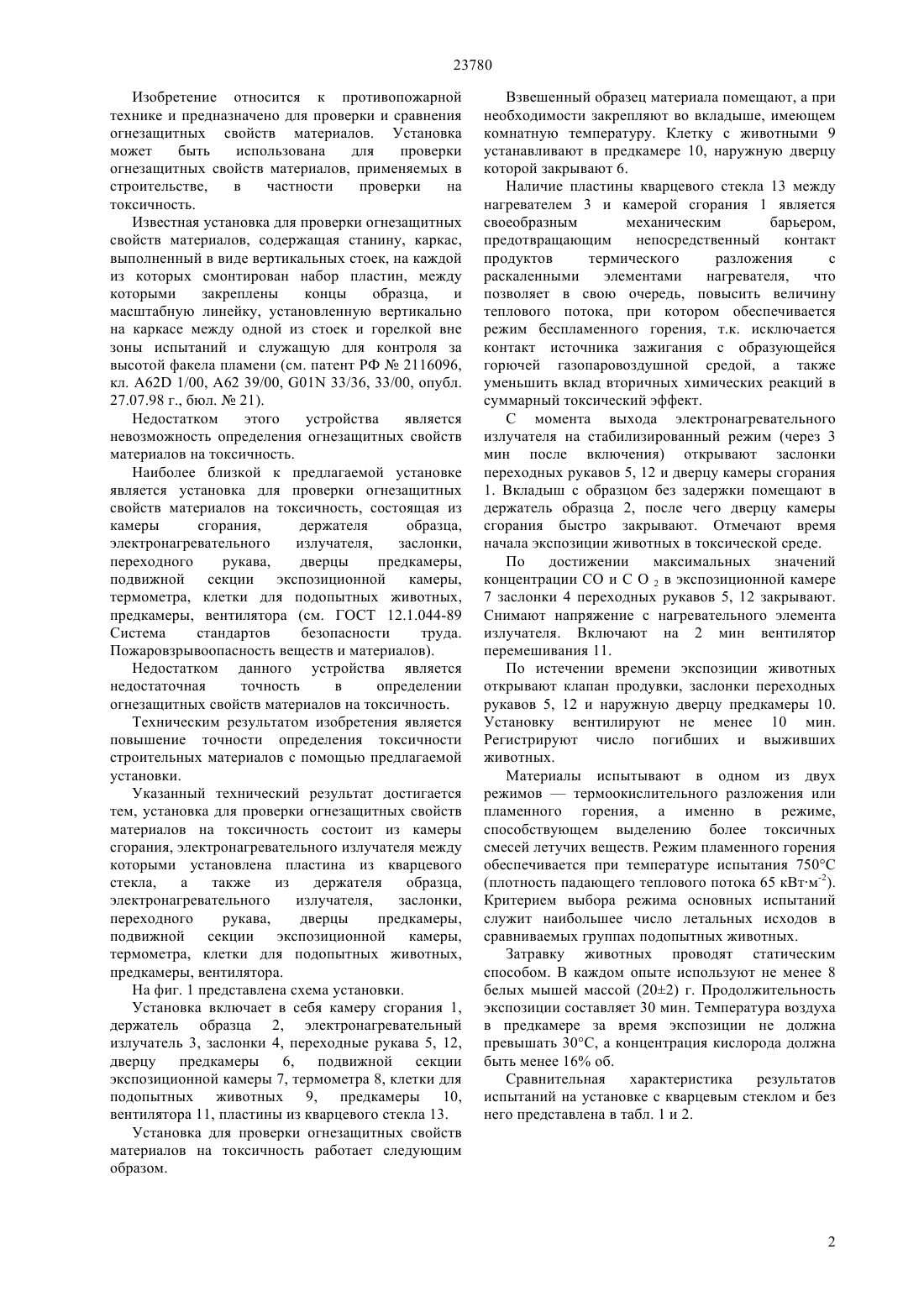

(2010.01), 01 33/38 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве,в частности проверки на токсичность. Техническим результатом изобретения является повышение точности определения токсичности строительных материалов с помощью предлагаемой установки. Указанный технический результат достигается тем, установка для проверки огнезащитных свойств материалов на токсичность состоит из камеры сгорания, электронагревательного излучателя между которыми установлена пластина из кварцевого стекла,а также из держателя образца,электронагревательного излучателя,заслонки,переходного рукава,дверцы предкамеры,подвижной секции экспозиционной камеры,термометра, клетки для подопытных животных,предкамеры, вентилятора.(72) Аубакиров Габит Аубакирович Досаева Айгуль Борибековна(56) ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения (утв. и введен в действие постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12 декабря 1989 г.3683)(54) УСТАНОВКА ДЛЯ ПРОВЕРКИ ОГНЕЗАЩИТНЫХ СВОЙСТВ МАТЕРИАЛОВ НА ТОКСИЧНОСТЬ(57) Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка 23780 Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве,в частности проверки на токсичность. Известная установка для проверки огнезащитных свойств материалов, содержащая станину, каркас,выполненный в виде вертикальных стоек, на каждой из которых смонтирован набор пластин, между которыми закреплены концы образца,и масштабную линейку, установленную вертикально на каркасе между одной из стоек и горелкой вне зоны испытаний и служащую для контроля за высотой факела пламени (см. патент РФ 2116096,кл. А 62 1/00, А 62 39/00, 01 33/36, 33/00, опубл. 27.07.98 г., бюл.21). Недостатком этого устройства является невозможность определения огнезащитных свойств материалов на токсичность. Наиболее близкой к предлагаемой установке является установка для проверки огнезащитных свойств материалов на токсичность, состоящая из камеры сгорания,держателя образца,электронагревательного излучателя,заслонки,переходного рукава,дверцы предкамеры,подвижной секции экспозиционной камеры,термометра, клетки для подопытных животных,предкамеры, вентилятора (см. ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов). Недостатком данного устройства является недостаточная точность в определении огнезащитных свойств материалов на токсичность. Техническим результатом изобретения является повышение точности определения токсичности строительных материалов с помощью предлагаемой установки. Указанный технический результат достигается тем, установка для проверки огнезащитных свойств материалов на токсичность состоит из камеры сгорания, электронагревательного излучателя между которыми установлена пластина из кварцевого стекла,а также из держателя образца,электронагревательного излучателя,заслонки,переходного рукава,дверцы предкамеры,подвижной секции экспозиционной камеры,термометра, клетки для подопытных животных,предкамеры, вентилятора. На фиг. 1 представлена схема установки. Установка включает в себя камеру сгорания 1,держатель образца 2, электронагревательный излучатель 3, заслонки 4, переходные рукава 5, 12,дверцу предкамеры 6, подвижной секции экспозиционной камеры 7, термометра 8, клетки для подопытных животных 9, предкамеры 10,вентилятора 11, пластины из кварцевого стекла 13. Установка для проверки огнезащитных свойств материалов на токсичность работает следующим образом. Взвешенный образец материала помещают, а при необходимости закрепляют во вкладыше, имеющем комнатную температуру. Клетку с животными 9 устанавливают в предкамере 10, наружную дверцу которой закрывают 6. Наличие пластины кварцевого стекла 13 между нагревателем 3 и камерой сгорания 1 является своеобразным механическим барьером,предотвращающим непосредственный контакт продуктов термического разложения с раскаленными элементами нагревателя,что позволяет в свою очередь, повысить величину теплового потока, при котором обеспечивается режим беспламенного горения, т.к. исключается контакт источника зажигания с образующейся горючей газопаровоздушной средой, а также уменьшить вклад вторичных химических реакций в суммарный токсический эффект. С момента выхода электронагревательного излучателя на стабилизированный режим (через 3 мин после включения) открывают заслонки переходных рукавов 5, 12 и дверцу камеры сгорания 1. Вкладыш с образцом без задержки помещают в держатель образца 2, после чего дверцу камеры сгорания быстро закрывают. Отмечают время начала экспозиции животных в токсической среде. По достижении максимальных значений концентрации СО и С 2 в экспозиционной камере 7 заслонки 4 переходных рукавов 5, 12 закрывают. Снимают напряжение с нагревательного элемента излучателя. Включают на 2 мин вентилятор перемешивания 11. По истечении времени экспозиции животных открывают клапан продувки, заслонки переходных рукавов 5, 12 и наружную дверцу предкамеры 10. Установку вентилируют не менее 10 мин. Регистрируют число погибших и выживших животных. Материалы испытывают в одном из двух режимовтермоокислительного разложения или пламенного горения, а именно в режиме,способствующем выделению более токсичных смесей летучих веществ. Режим пламенного горения обеспечивается при температуре испытания 750 С(плотность падающего теплового потока 65 кВтм-2). Критерием выбора режима основных испытаний служит наибольшее число летальных исходов в сравниваемых группах подопытных животных. Затравку животных проводят статическим способом. В каждом опыте используют не менее 8 белых мышей массой (202) г. Продолжительность экспозиции составляет 30 мин. Температура воздуха в предкамере за время экспозиции не должна превышать 30 С, а концентрация кислорода должна быть менее 16 об. Сравнительная характеристика результатов испытаний на установке с кварцевым стеклом и без него представлена в табл. 1 и 2. 23780 Таблица 1 Результаты испытаний на установке с кварцевым стеклом Концентрация газов,об, Время разложения Примечание- данные получены при объеме экспозиционной камеры 0,10 м . Таблица 2 Результаты испытаний на установке без кварцевого стекла Время разложения (время работы нагревателя), мин. Как видно из результатов, представленных в таблицах 1 и 2, на установке с кварцевым стеклом независимо от времени работы нагревателя достигается более лучшая сходимость результатов по выходу СО (мг/г) чем на установке без кварцевого стекла, где, очевидно, влияние вторичных химических реакций на образование окиси углерода оказывается более значительным. Это также подтверждает величина удельного выхода СО. На установке с кварцевым стеклом максимальный выход СО составил всего 126 мг/г(при времени работы нагревателя 14 мин.), в то время как на установке без кварцевого стекла - 206 мг/г (при времени работы нагревателя 15 мин.). Данные результаты, также как и результаты сравнительных испытаний полиэтиленовой пленки(табл. 3), подтверждают предположение о принципиальном различии двух испытательных установок по количественному образованию токсичных продуктов в зависимости от времени работы электронагревателя. Таблица 3 Результаты испытаний различных материалов по выявлению наиболее токсичных режимов Тип материала Более опасен первый режим, на образец долго разлагается,концентрация СО нарастает медленно, происходит перегрев мышей (выше 30 С). 3 Покрытие ПВХ на вспененной ПЭ основе Профиль ПВХ для оконных блоков Предлагаемая установка для проверки огнезащитных свойств материалов на горючесть позволит значительно повысить точность определения токсичности строительных материалов. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для проверки огнезащитных свойств материалов на токсичность, состоящая из камеры сгорания,держателя образца, Более опасен режим пламенного горения При одинаковой массе и тепловом потоке наблюдается различный выход СО,зависящий только от режима разложения. В режиме ТОР при температурах ниже 450 С материал слишком медленно разлагается. При пламенном горении концентрация кислорода ниже нормы. Наиболее опасен режим ППГ. При пламенном горении концентрации кислорода ниже нормы. Наиболее опасен режим ТОР, но с постепенным повышением температуры испытания от 500 до 650 С. Наиболее опасен режим ППГ. электронагревательного излучателя,заслонки,переходного рукава,дверцы предкамеры,подвижной секции экспозиционной камеры,термометра, клетки для подопытных животных,предкамеры, вентилятора, отличающаяся тем, что для более точного определения показателя токсичности строительного материала между электронагревательным излучателем и камерой сгорания установлена кварцевая пластина.
