Установка для проверки огнезащитных свойств материалов на распространение пламени
Номер инновационного патента: 23779
Опубликовано: 15.03.2011
Авторы: Досаева Айгуль Борибековна, Аубакиров Габит Аубакирович
Формула / Реферат
Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве, в частности проверки на распространение пламени.
Техническим результатом изобретения является повышение точности определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний.

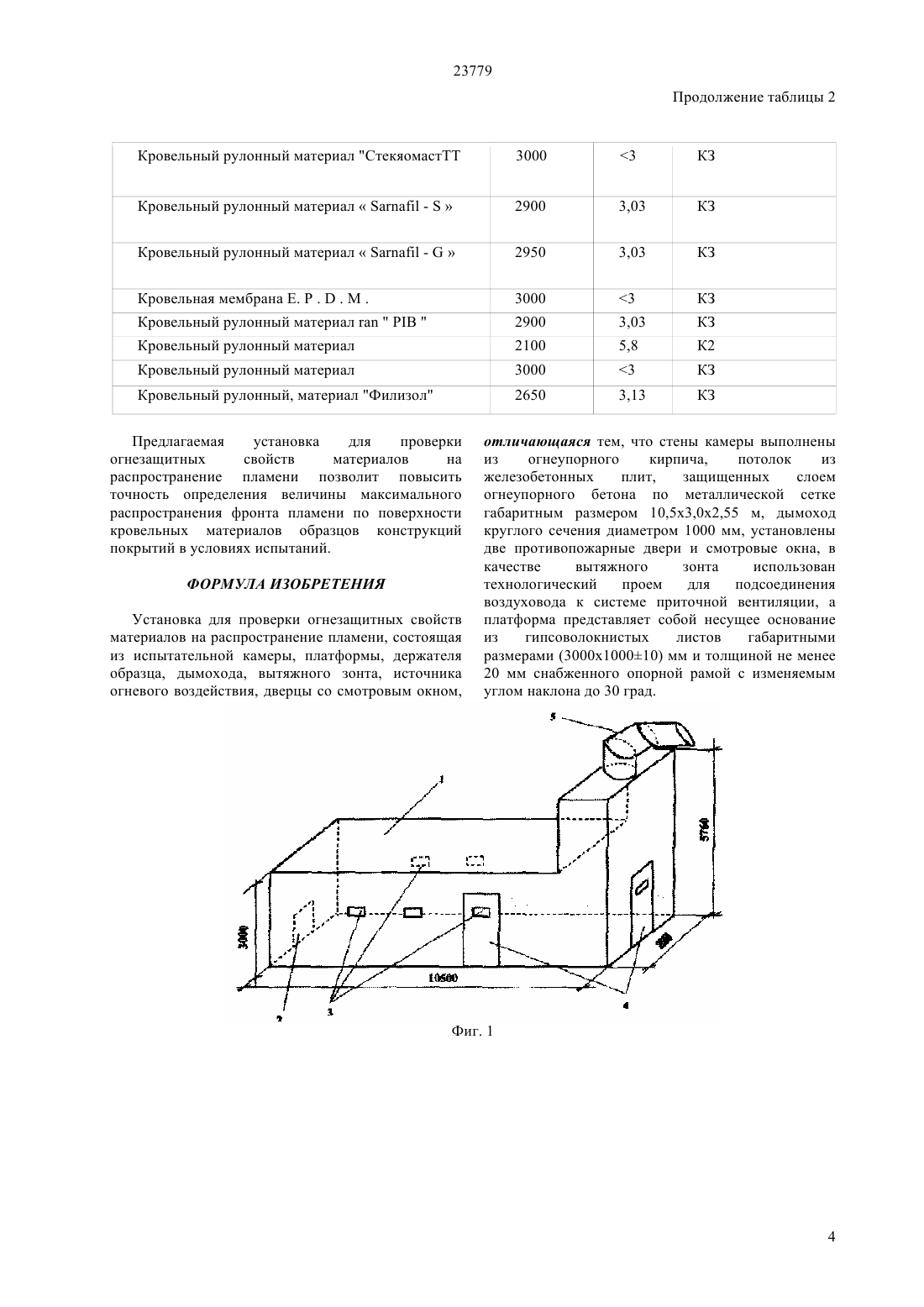

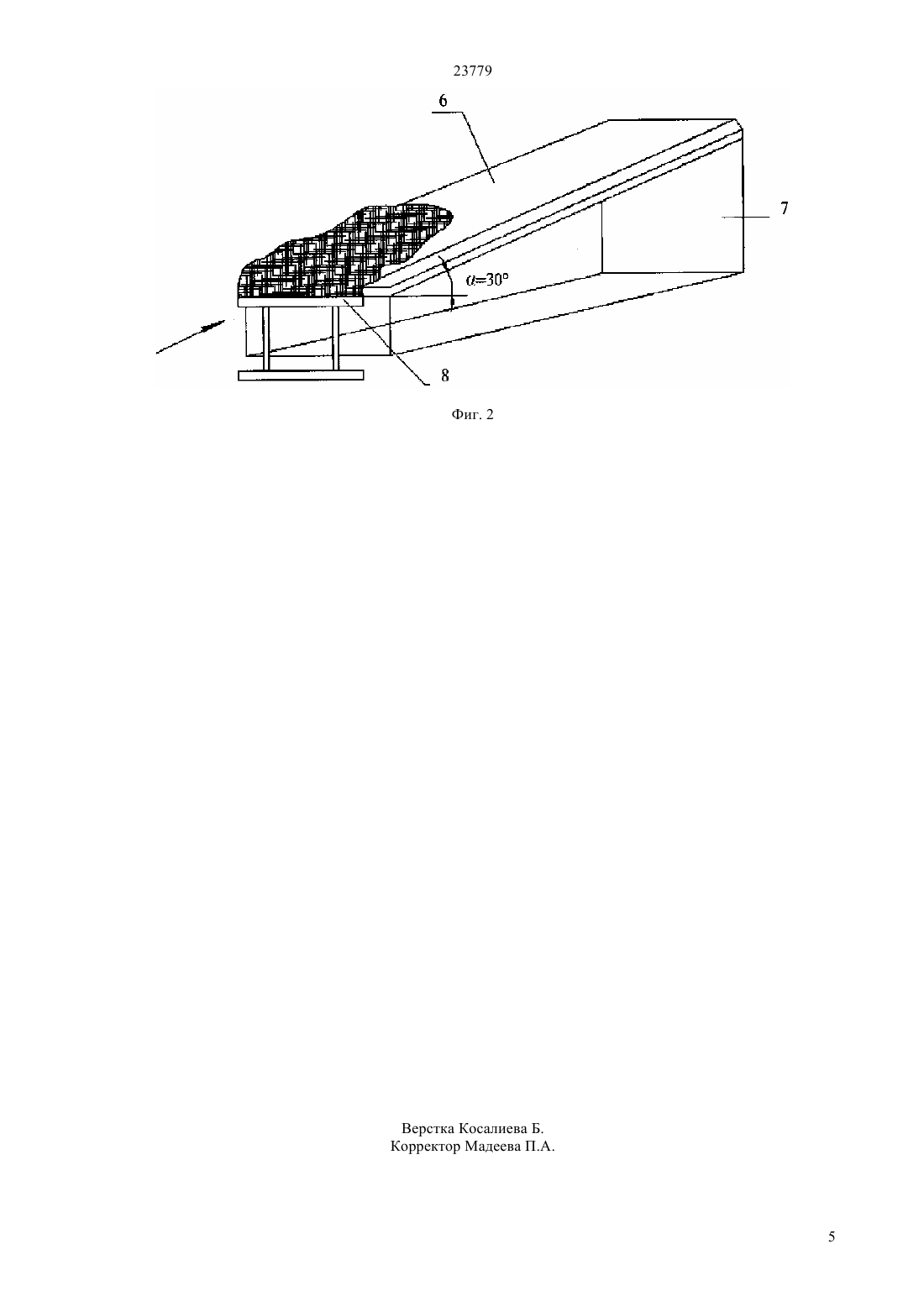

Указанный технический результат достигается тем, установка включает в себя камеру (помещение) габаритным размером 10,5х3,0х2,55м, стены, которой выполнены из огнеупорного кирпича, потолок из железобетонных плит, защищенных слоем огнеупорного бетона по металлической сетке, вытяжную трубу (дымоход) круглого сечения диаметром 1000 мм, две противопожарные двери и смотровые окна, а также экспериментальный стенд, состоящий из опорной рамы с изменяемым углом наклона до 30 град, несущего основания из гипсоволокнистых листов габаритными размерами (3000х1000±10) мм и толщиной не менее 20 мм для монтажа на нем образцов конструкций покрытия, источника огневого воздействия, вентилятора.
Текст

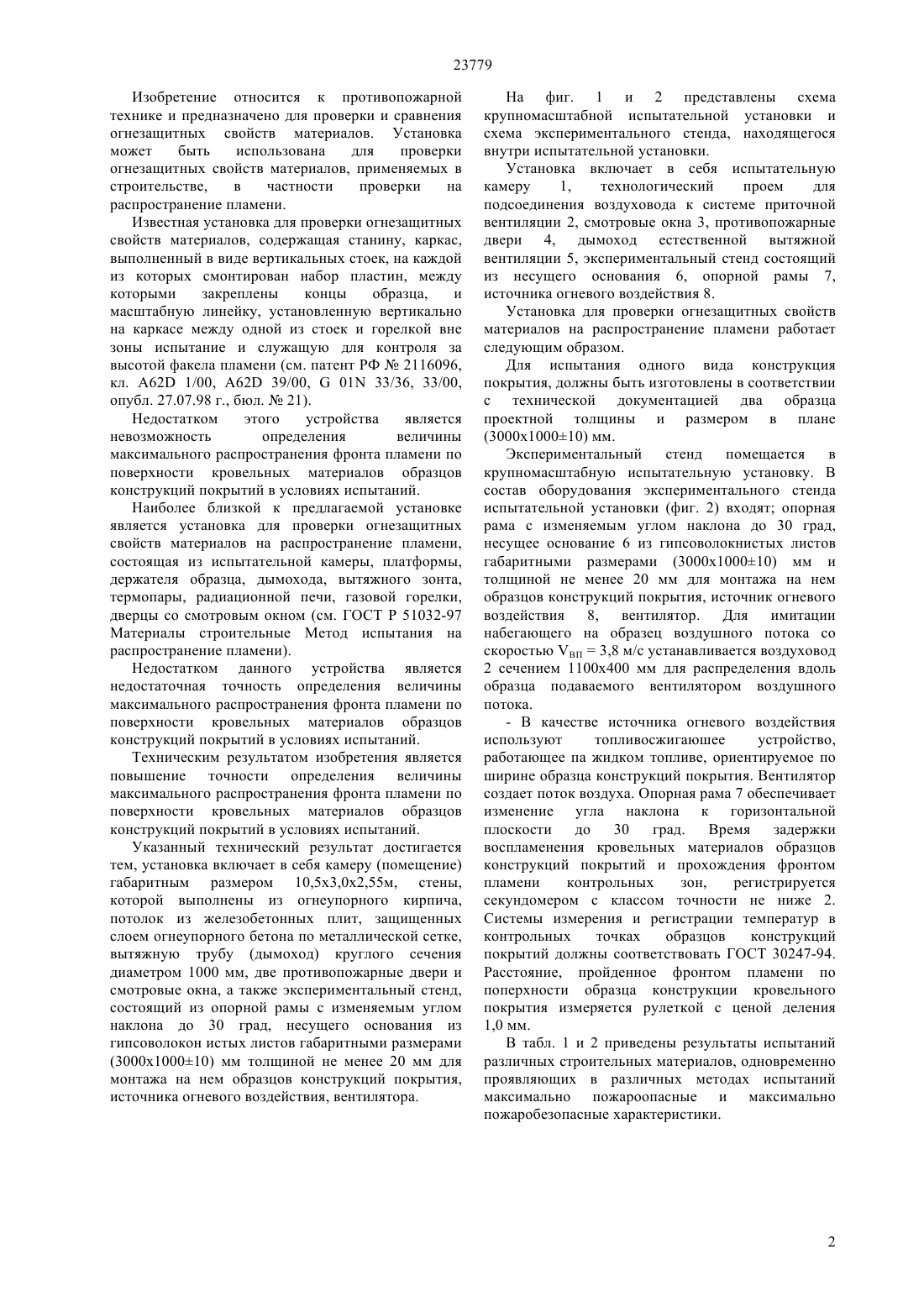

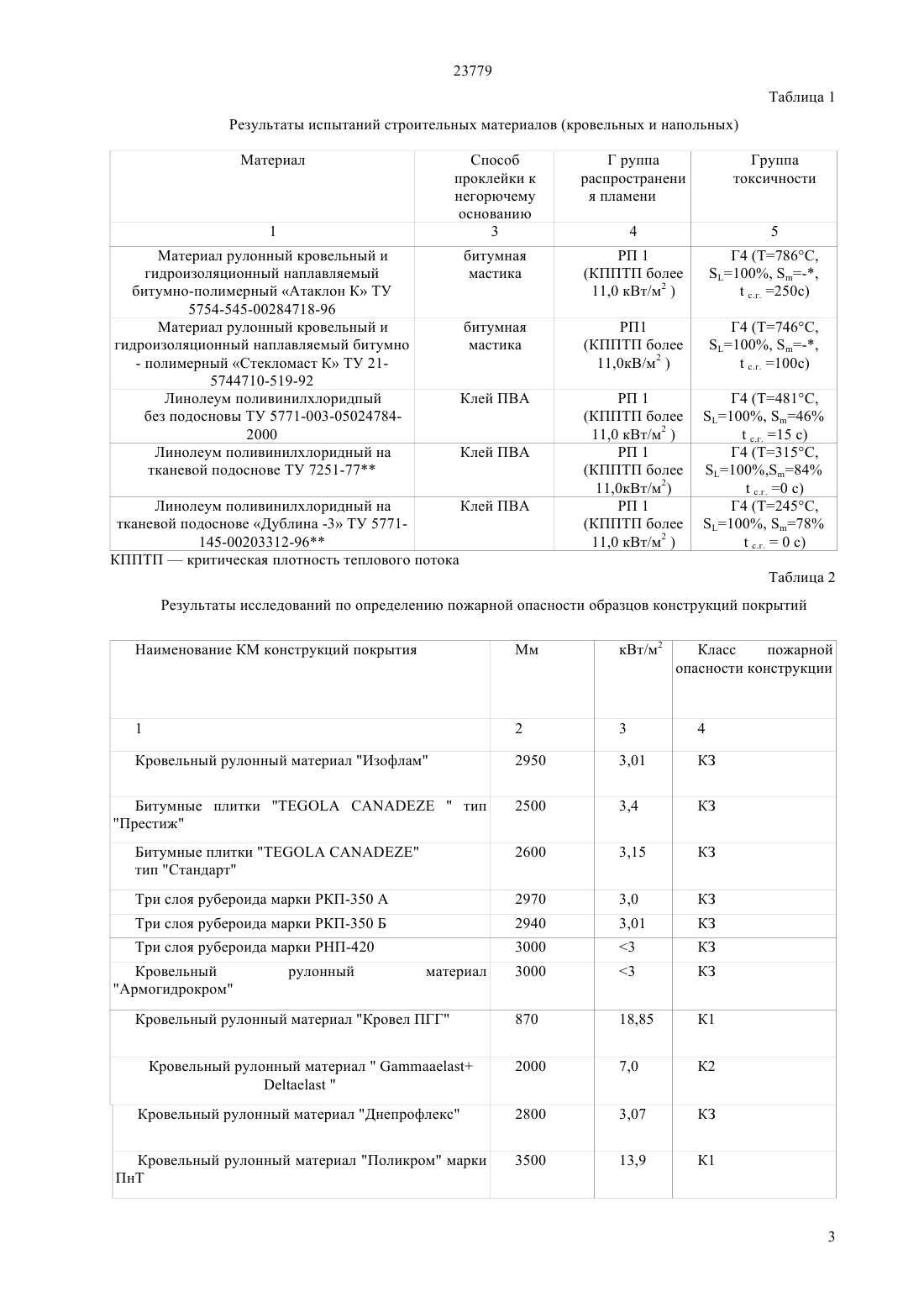

(2010.01), 01 33/38 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом изобретения является повышение точности определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний. Указанный технический результат достигается тем, установка включает в себя камеру (помещение) габаритным размером 10,5 х 3,0 х 2,55 м, стены,которой выполнены из огнеупорного кирпича,потолок из железобетонных плит, защищенных слоем огнеупорного бетона по металлической сетке,вытяжную трубу (дымоход) круглого сечения диаметром 1000 мм, две противопожарные двери и смотровые окна, а также экспериментальный стенд,состоящий из опорной рамы с изменяемым углом наклона до 30 град, несущего основания из гипсоволокнистых листов габаритными размерами(3000 х 100010) мм и толщиной не менее 20 мм для монтажа на нем образцов конструкций покрытия,источника огневого воздействия, вентилятора.(72) Аубакиров Габит Аубакирович Досаева Айгуль Борибековна(56) ГОСТ Р 51032-97 (ГОСТ 30444-97) Материалы строительные Метод испытания на распространение пламени, Государственный стандарт Российской Федерации, дата введения 1997-01-01(54) УСТАНОВКА ДЛЯ ПРОВЕРКИ ОГНЕЗАЩИТНЫХ СВОЙСТВ МАТЕРИАЛОВ НА РАСПРОСТРАНЕНИЕ ПЛАМЕНИ(57) Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве,в частности проверки на распространение пламени. 23779 Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве,в частности проверки на распространение пламени. Известная установка для проверки огнезащитных свойств материалов, содержащая станину, каркас,выполненный в виде вертикальных стоек, на каждой из которых смонтирован набор пластин, между которыми закреплены концы образца,и масштабную линейку, установленную вертикально на каркасе между одной из стоек и горелкой вне зоны испытание и служащую для контроля за высотой факела пламени (см. патент РФ 2116096,кл. А 62 1/00, А 62 39/00,01 33/36, 33/00,опубл. 27.07.98 г., бюл.21). Недостатком этого устройства является невозможность определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний. Наиболее близкой к предлагаемой установке является установка для проверки огнезащитных свойств материалов на распространение пламени,состоящая из испытательной камеры, платформы,держателя образца, дымохода, вытяжного зонта,термопары, радиационной печи, газовой горелки,дверцы со смотровым окном (см. ГОСТ Р 51032-97 Материалы строительные Метод испытания на распространение пламени). Недостатком данного устройства является недостаточная точность определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний. Техническим результатом изобретения является повышение точности определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний. Указанный технический результат достигается тем, установка включает в себя камеру (помещение) габаритным размером 10,5 х 3,0 х 2,55 м, стены,которой выполнены из огнеупорного кирпича,потолок из железобетонных плит, защищенных слоем огнеупорного бетона по металлической сетке,вытяжную трубу (дымоход) круглого сечения диаметром 1000 мм, две противопожарные двери и смотровые окна, а также экспериментальный стенд,состоящий из опорной рамы с изменяемым углом наклона до 30 град, несущего основания из гипсоволокон истых листов габаритными размерами(3000100010) мм толщиной не менее 20 мм для монтажа на нем образцов конструкций покрытия,источника огневого воздействия, вентилятора. На фиг. 1 и 2 представлены схема крупномасштабной испытательной установки и схема экспериментального стенда, находящегося внутри испытательной установки. Установка включает в себя испытательную камеру 1,технологический проем для подсоединения воздуховода к системе приточной вентиляции 2, смотровые окна 3, противопожарные двери 4, дымоход естественной вытяжной вентиляции 5, экспериментальный стенд состоящий из несущего основания 6, опорной рамы 7,источника огневого воздействия 8. Установка для проверки огнезащитных свойств материалов на распространение пламени работает следующим образом. Для испытания одного вида конструкция покрытия, должны быть изготовлены в соответствии с технической документацией два образца проектной толщины и размером в плане(3000 х 100010) мм. Экспериментальный стенд помещается в крупномасштабную испытательную установку. В состав оборудования экспериментального стенда испытательной установки (фиг. 2) входят опорная рама с изменяемым углом наклона до 30 град,несущее основание 6 из гипсоволокнистых листов габаритными размерами (3000100010) мм и толщиной не менее 20 мм для монтажа на нем образцов конструкций покрытия, источник огневого воздействия 8, вентилятор. Для имитации набегающего на образец воздушного потока со скоростью ВП 3,8 м/с устанавливается воздуховод 2 сечением 1100400 мм для распределения вдоль образца подаваемого вентилятором воздушного потока.- В качестве источника огневого воздействия используют топливосжигаюшее устройство,работающее па жидком топливе, ориентируемое по ширине образца конструкций покрытия. Вентилятор создает поток воздуха. Опорная рама 7 обеспечивает изменение угла наклона к горизонтальной плоскости до 30 град. Время задержки воспламенения кровельных материалов образцов конструкций покрытий и прохождения фронтом пламени контрольных зон,регистрируется секундомером с классом точности не ниже 2. Системы измерения и регистрации температур в контрольных точках образцов конструкций покрытий должны соответствовать ГОСТ 30247-94. Расстояние, пройденное фронтом пламени по поперхности образца конструкции кровельного покрытия измеряется рулеткой с ценой деления 1,0 мм. В табл. 1 и 2 приведены результаты испытаний различных строительных материалов, одновременно проявляющих в различных методах испытаний максимально пожароопасные и максимально пожаробезопасные характеристики. 23779 Таблица 1 Результаты испытаний строительных материалов (кровельных и напольных) Материал Материал рулонный кровельный и гидроизоляционный наплавляемый битумно-полимерный Атаклон К ТУ 5754-545-00284718-96 Материал рулонный кровельный и гидроизоляционный наплавляемый битумно- полимерный Стекломаст К ТУ 215744710-519-92 Линолеум поливинилхлоридпый без подосновы ТУ 5771-003-050247842000 Линолеум поливинилхлоридный на тканевой подоснове ТУ 7251-77 Линолеум поливинилхлоридный на Клей ПВА тканевой подоснове Дублина -3 ТУ 5771145-00203312-96 КППТПкритическая плотность теплового потока Таблица 2 Результаты исследований по определению пожарной опасности образцов конструкций покрытий Наименование КМ конструкций покрытия Кровельный рулонный материал Изофлам Три слоя рубероида марки РКП-350 А Три слоя рубероида марки РКП-350 Б Три слоя рубероида марки РНП-420 Кровельный рулонный материал Днепрофлекс Кровельный рулонный материал Поликром марки ПнТ Кровельный рулонный материал Кровел ПГГ Кровельный рулонный материал Класс пожарной опасности конструкции Кровельный рулонный материал СтекяомастТТ Кровельный рулонный материалКровельный рулонный материалКровельный рулонный материал Предлагаемая установка для проверки огнезащитных свойств материалов на распространение пламени позволит повысить точность определения величины максимального распространения фронта пламени по поверхности кровельных материалов образцов конструкций покрытий в условиях испытаний. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для проверки огнезащитных свойств материалов на распространение пламени, состоящая из испытательной камеры, платформы, держателя образца, дымохода, вытяжного зонта, источника огневого воздействия, дверцы со смотровым окном, отличающаяся тем, что стены камеры выполнены из огнеупорного кирпича,потолок из железобетонных плит,защищенных слоем огнеупорного бетона по металлической сетке габаритным размером 10,5 х 3,0 х 2,55 м, дымоход круглого сечения диаметром 1000 мм, установлены две противопожарные двери и смотровые окна, в качестве вытяжного зонта использован технологический проем для подсоединения воздуховода к системе приточной вентиляции, а платформа представляет собой несущее основание из гипсоволокнистых листов габаритными размерами (3000100010) мм и толщиной не менее 20 мм снабженного опорной рамой с изменяемым углом наклона до 30 град.
МПК / Метки
МПК: G01N 33/38, G01N 25/24, G01N 25/00
Метки: огнезащитных, свойств, проверки, распространение, материалов, установка, пламени
