Установка для проверки огнезащитных свойств материалов

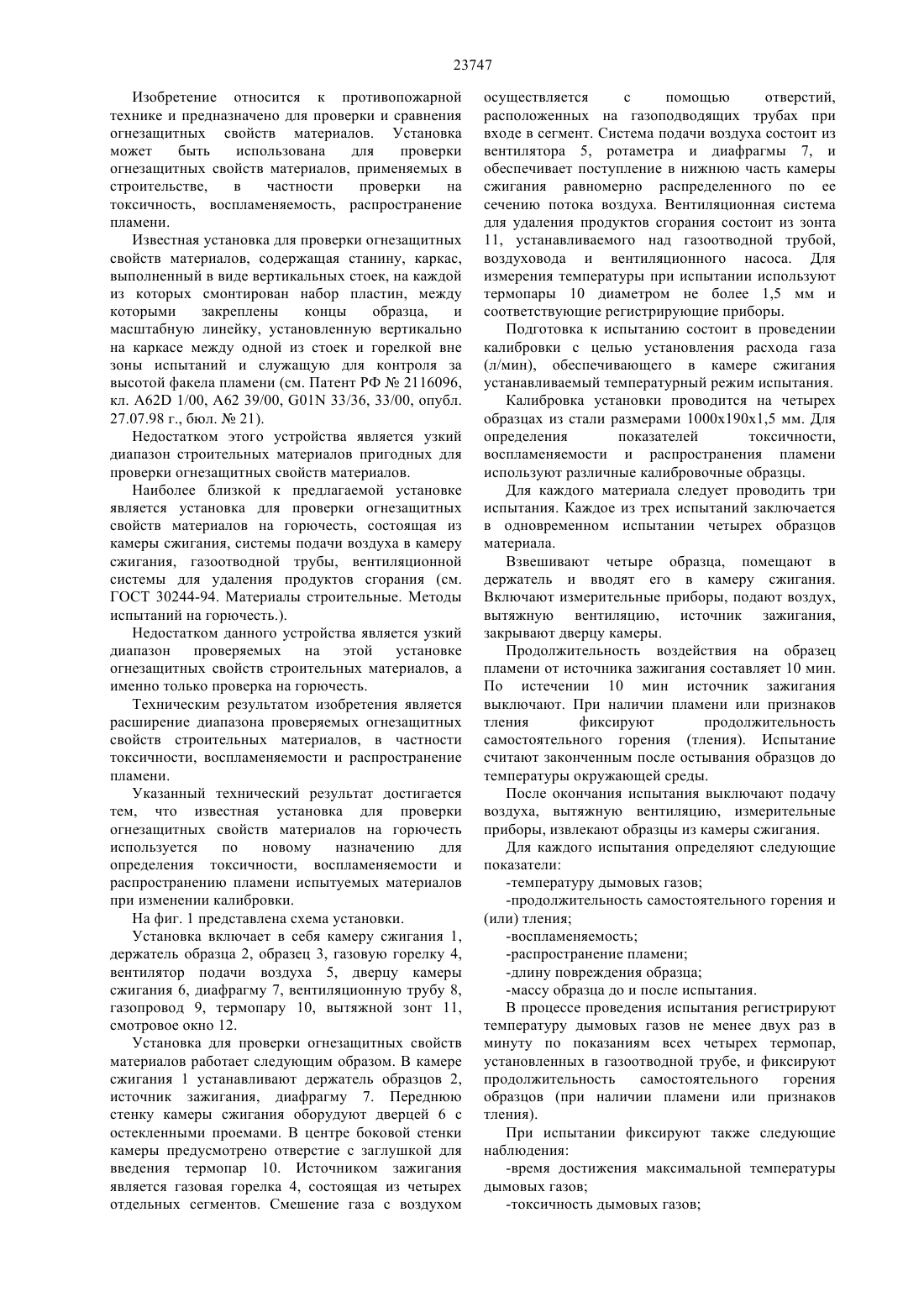

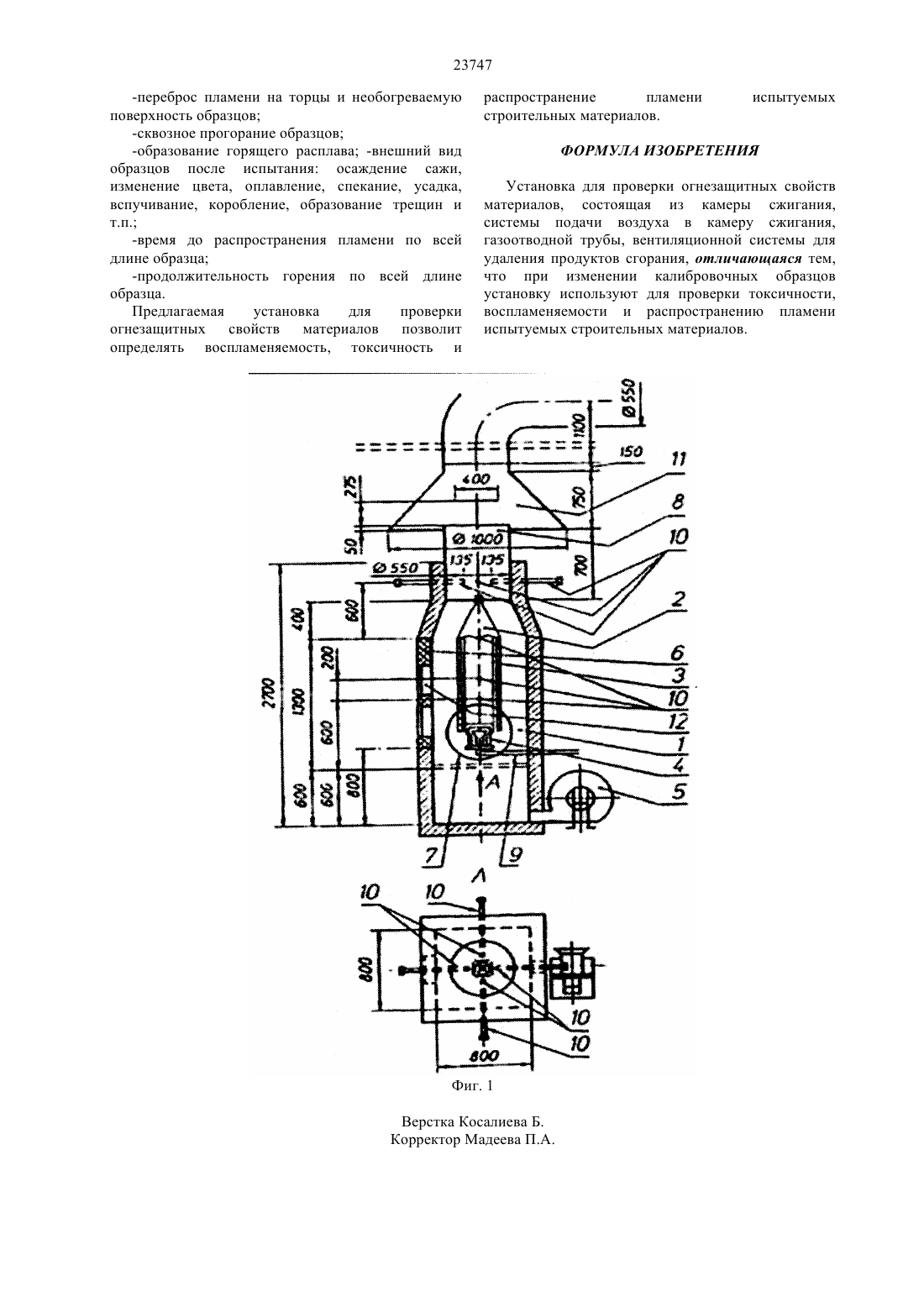

(2009.01), 01 33/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ строительстве,в частности проверки на токсичность, воспламеняемость, распространение пламени. Техническим результатом изобретения является расширение диапазона проверяемых огнезащитных свойств строительных материалов, в частности токсичности, воспламеняемости и распространение пламени. Указанный технический результат достигается тем, что известная установка для проверки огнезащитных свойств материалов на горючесть используется по новому назначению для определения токсичности, воспламеняемости и распространению пламени испытуемых материалов при изменении калибровки.(72) Аубакиров Габит Аубакирович Досаева Айгуль Борибековна(56) ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть(54) УСТАНОВКА ДЛЯ ПРОВЕРКИ ОГНЕЗАЩИТНЫХ СВОЙСТВ МАТЕРИАЛОВ(57) Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в 23747 Изобретение относится к противопожарной технике и предназначено для проверки и сравнения огнезащитных свойств материалов. Установка может быть использована для проверки огнезащитных свойств материалов, применяемых в строительстве,в частности проверки на токсичность, воспламеняемость, распространение пламени. Известная установка для проверки огнезащитных свойств материалов, содержащая станину, каркас,выполненный в виде вертикальных стоек, на каждой из которых смонтирован набор пластин, между которыми закреплены концы образца,и масштабную линейку, установленную вертикально на каркасе между одной из стоек и горелкой вне зоны испытаний и служащую для контроля за высотой факела пламени (см. Патент РФ 2116096,кл. А 62 1/00, А 62 39/00, 01 33/36, 33/00, опубл. 27.07.98 г., бюл.21). Недостатком этого устройства является узкий диапазон строительных материалов пригодных для проверки огнезащитных свойств материалов. Наиболее близкой к предлагаемой установке является установка для проверки огнезащитных свойств материалов на горючесть, состоящая из камеры сжигания, системы подачи воздуха в камеру сжигания, газоотводной трубы, вентиляционной системы для удаления продуктов сгорания (см. ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть.). Недостатком данного устройства является узкий диапазон проверяемых на этой установке огнезащитных свойств строительных материалов, а именно только проверка на горючесть. Техническим результатом изобретения является расширение диапазона проверяемых огнезащитных свойств строительных материалов, в частности токсичности, воспламеняемости и распространение пламени. Указанный технический результат достигается тем, что известная установка для проверки огнезащитных свойств материалов на горючесть используется по новому назначению для определения токсичности, воспламеняемости и распространению пламени испытуемых материалов при изменении калибровки. На фиг. 1 представлена схема установки. Установка включает в себя камеру сжигания 1,держатель образца 2, образец 3, газовую горелку 4,вентилятор подачи воздуха 5, дверцу камеры сжигания 6, диафрагму 7, вентиляционную трубу 8,газопровод 9, термопару 10, вытяжной зонт 11,смотровое окно 12. Установка для проверки огнезащитных свойств материалов работает следующим образом. В камере сжигания 1 устанавливают держатель образцов 2,источник зажигания, диафрагму 7. Переднюю стенку камеры сжигания оборудуют дверцей 6 с остекленными проемами. В центре боковой стенки камеры предусмотрено отверстие с заглушкой для введения термопар 10. Источником зажигания является газовая горелка 4, состоящая из четырех отдельных сегментов. Смешение газа с воздухом осуществляется с помощью отверстий,расположенных на газоподводящих трубах при входе в сегмент. Система подачи воздуха состоит из вентилятора 5, ротаметра и диафрагмы 7, и обеспечивает поступление в нижнюю часть камеры сжигания равномерно распределенного по ее сечению потока воздуха. Вентиляционная система для удаления продуктов сгорания состоит из зонта 11, устанавливаемого над газоотводной трубой,воздуховода и вентиляционного насоса. Для измерения температуры при испытании используют термопары 10 диаметром не более 1,5 мм и соответствующие регистрирующие приборы. Подготовка к испытанию состоит в проведении калибровки с целью установления расхода газа(л/мин), обеспечивающего в камере сжигания устанавливаемый температурный режим испытания. Калибровка установки проводится на четырех образцах из стали размерами 10001901,5 мм. Для определения показателей токсичности,воспламеняемости и распространения пламени используют различные калибровочные образцы. Для каждого материала следует проводить три испытания. Каждое из трех испытаний заключается в одновременном испытании четырех образцов материала. Взвешивают четыре образца, помещают в держатель и вводят его в камеру сжигания. Включают измерительные приборы, подают воздух,вытяжную вентиляцию, источник зажигания,закрывают дверцу камеры. Продолжительность воздействия на образец пламени от источника зажигания составляет 10 мин. По истечении 10 мин источник зажигания выключают. При наличии пламени или признаков тления фиксируют продолжительность самостоятельного горения (тления). Испытание считают законченным после остывания образцов до температуры окружающей среды. После окончания испытания выключают подачу воздуха, вытяжную вентиляцию, измерительные приборы, извлекают образцы из камеры сжигания. Для каждого испытания определяют следующие показатели-массу образца до и после испытания. В процессе проведения испытания регистрируют температуру дымовых газов не менее двух раз в минуту по показаниям всех четырех термопар,установленных в газоотводной трубе, и фиксируют продолжительность самостоятельного горения образцов (при наличии пламени или признаков тления). При испытании фиксируют также следующие наблюдения-время достижения максимальной температуры дымовых газов-переброс пламени на торцы и необогреваемую поверхность образцов-образование горящего расплава -внешний вид образцов после испытания осаждение сажи,изменение цвета, оплавление, спекание, усадка,вспучивание, коробление, образование трещин и т.п.-время до распространения пламени по всей длине образца-продолжительность горения по всей длине образца. Предлагаемая установка для проверки огнезащитных свойств материалов позволит определять воспламеняемость, токсичность и распространение пламени строительных материалов. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для проверки огнезащитных свойств материалов, состоящая из камеры сжигания,системы подачи воздуха в камеру сжигания,газоотводной трубы, вентиляционной системы для удаления продуктов сгорания, отличающаяся тем,что при изменении калибровочных образцов установку используют для проверки токсичности,воспламеняемости и распространению пламени испытуемых строительных материалов.
