Ингибитор стояночной коррозии металлов

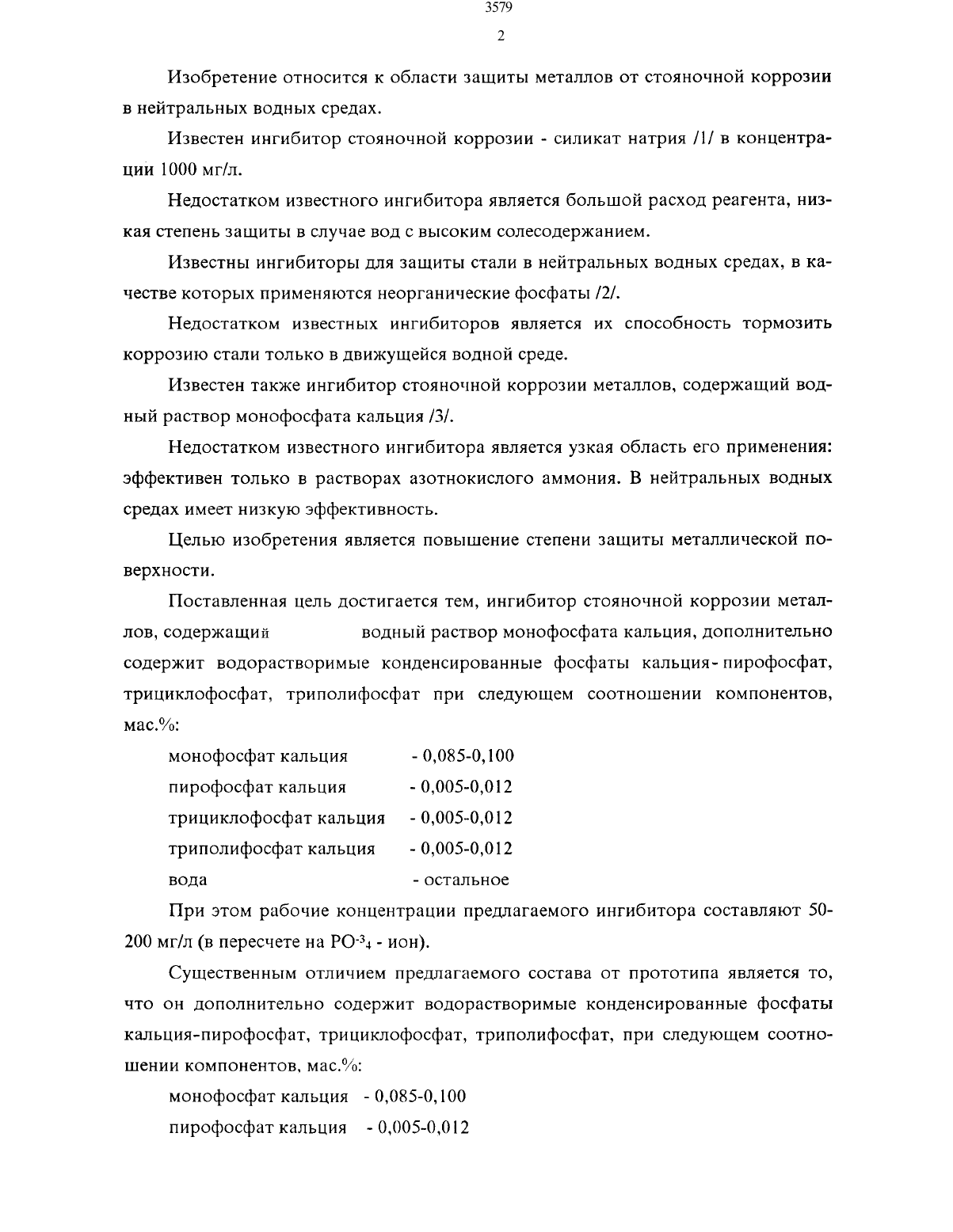

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Институт химических наук НАН РК(56) П.А.Аколь 3 ин И др, Исследование свойств силиката натрия как ингибитора стояночной кор розии Теплоэнергетика М 10, 1974. И.Л.Ро 3 енфельд Ингибиторы коррозии, М, Химия, 1977, с.188.АИ.Алцыбеева, С.3.Левин Ингибиторы корро зии Металлов, Л., Химия, 1968, с.111(54) ИНГИБИТОР СТОЯНОЧНОЙ КОРРОЗИИ МЕТАЛЛОВ(57) Изобретение относится к области защиты металлов от стояночной коррозиив нейтральных водных средах. Цель изобретения - повышение степени защиты металлической поверхности. Ингибитор стояночной коррозии металлов содержит водный раствор монофосфата кальция и дополнительно содержит водорастворимые Конденсированные фосфаты кальция - пирофосфат, трициклофосфат и триполифосфат при следую щем соотношении компонентов, мас./оИзобретение относится к области защиты металлов от стояночной коррозии в нейтральных водных средах.Известен ингибитор стояночной коррозии - силикат натрия /1/ в концентрации 1000 мг/л.Недостатком известного ингибитора является большой расход реагента, низкая степень защиты в случае вод с высоким солесодержанием.Известны ингибиторы для защиты стали в нейтральных водных средах, в качестве которых применяются неорганические фосфаты /2/.Недостатком известных ингибиторов является их способность тормозить коррозию стали только в движущейся водной среде.Известен также ингибитор стояночной коррозии металлов, содержащий водный раствор монофосфата кальция /3/.Недостатком известного ингибитора является узкая область его применения эффективен только в растворах азотнокислого аммония. В нейтральных водных средах имеет низкую эффективность.Целью изобретения является повышение степени защиты металлической поверхности.Поставленная цель достигается тем, ингибитор стояночной коррозии металлов, содержащий водный раствор монофосфата кальция, дополнительно содержит водорастворимые Конденсированные фосфаты кальция- пирофосфат, трициклофосфат, триполифосфат при следующем соотношении компонентов, мас. монофосфат кальция - 0,085-0,100 пирофосфат кальция - 0,005-0,012 трициклофосфат кальция - О,О 05-0,012 триполифосфат кальция - 0,005-0,012 вода - остальноеПри этом рабочие концентрации предлагаемого ингибитора составляют 50200 мг/л (в пересчете на РО-34 - ион).Существенным отличием предлагаемого состава от прототипа является то,что он дополнительно содержит водорастворимые Конденсированные фосфаты кальцияпирофосфат, трициклофосфат, триполифосфат, при следующем соотношении компонентов, мас.Пример взвешиваем на аналитических весах 0,85 г монофосфата кальция 0,12 г пирофосфата кальция 0,12 г трициклофосфата кальция и 0,12 триполифосфата кальция. Все навески помещаем в мерную колбу объемом 1 л, растворяем в дистиллированной воде и доводим объем раствора до метки. 1 мл полученного раствора содержит 1 мг фосфатов в пересчете на РО 34 - ион. Исследуемые растворы готовят разведением основного раствора, при этом рабочие концентрации составляют 50 75 100 и 200 мг/л (в пересчете на РО-34 - ион). В данном составе скорость коррозии стали (Ст 3) составляет для концентраций ингибитора 50 мг/л 0,009 мг/см 1 сут для 75 мг/л - 0,008 мг/см 2 сут для 100 мг/л - 0,007 мг/см 1 сут для 200 мг/л - 0,010 мг/см сут. Контрольная скорость коррозии в воде без добавок ингибитора - 0,060 мг/см 1 сут. Степень зашиты составляет 84,3 86,0 87,4 83,3, соответственно. Коррозионные испытания проводили согласно ГОСТ 9.502 - 82 Ингибиторы коррозии металлов в нейтральных водных средах. Методы коррозионных испытаний.Остальные данные сведены в таблицу.Как видно из таблицы, предлагаемый состав обеспечивает степень зашиты 263,3 87,4 (примеры 1-12). Запредельные значения соотношения компонентов ингибитора снижают степень защиты до 2 40,0-58,3/о (примеры с 14-25).Предлагаемый состав обеспечивает защиту металлической поверхности в нейтральной водной среде в отсутствии движения жидкости и повышает степеньЗЗЩИТЫ ПО сравнению С ПрОТОТИПОМ В 2,3 РЗЗЗ.Таблица 33533335 гдддгзъ Ч са 714244 стаи ахгбингзсэгагмелд 31.52 И гсе 25 7 5 5 5 5 дмт/л, дмг/см сутд 1. 0,085 0,005 0,005 0,005 0,0200 0,0200 88,3 2. - - 75 0,0192 88,0 3. - - 100 0,0195 87,4 4. - - 200 0,0220 83,3 5. 0,085 0,012, 0,012 0,012 50 0,0090 84,3 8. -- 8 ю оющю 880 7. - - 100 0,0070 87,4 8. - - 200 0,0100 83,3 9. 0,100 0,012 0,012 0,012 . 50 0,0130 77,4 10. - 75 0,0120 79,2 11. - - 100 0,0132 78,0 12 - - 200 00150 85,3 13. Вода без ингибитора (контроль) О 06 ОО Запредльнне значения 14. 0,080 0,003 0,003 0,003 50 0,0330 44,5 15. 75 0,0320 48,4 18. 100 0,0331 44,8 17. 200 0,0380 40,0 18. 0,110 0,015 0,015 0,015 50 0,0280 57,0 19. - - 75 0,0250 58,3 20. 100 0,0270 55,2 21. 200 0,0300 50,0 Прототип
