Ингибитор стояночной коррозии металлов

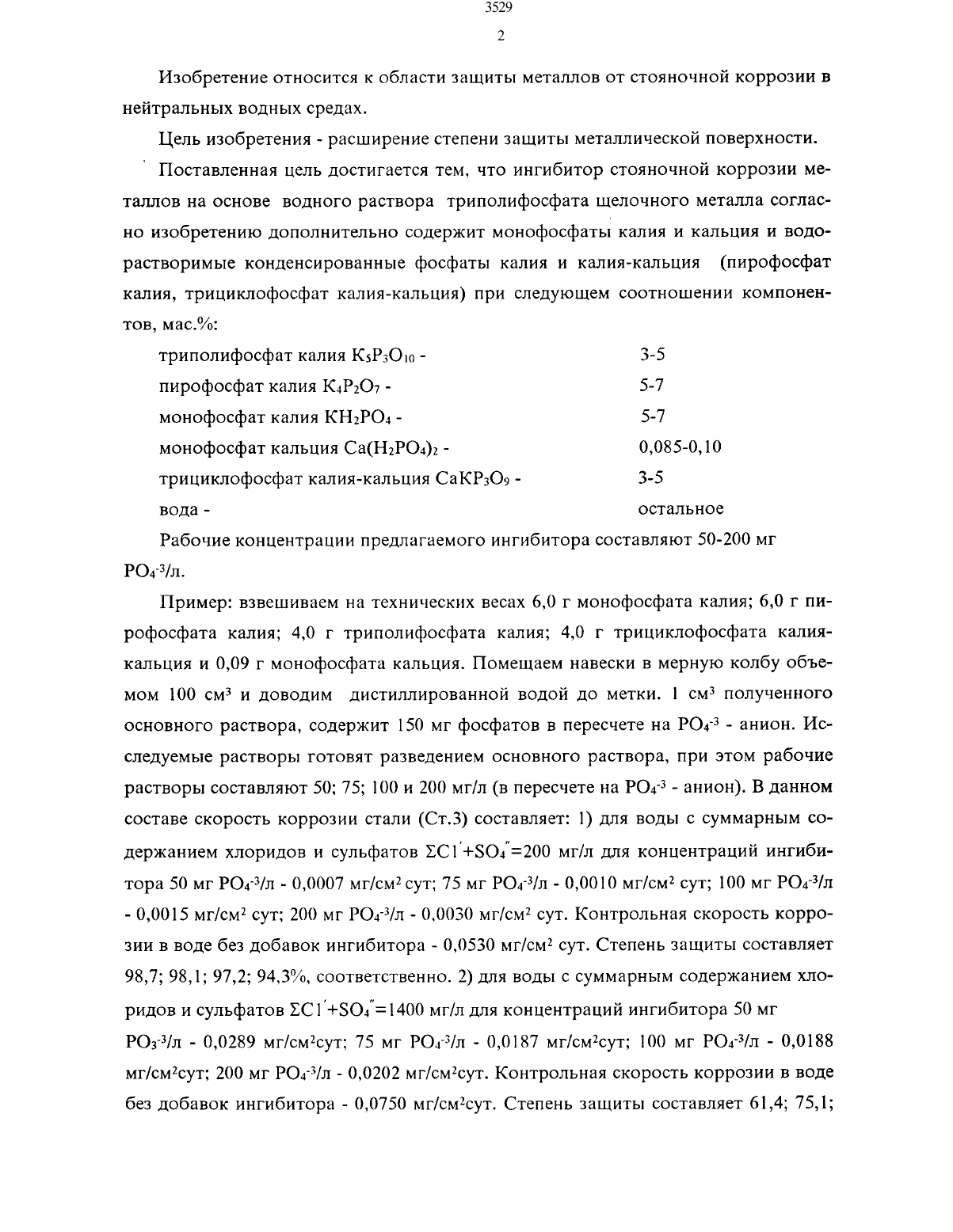

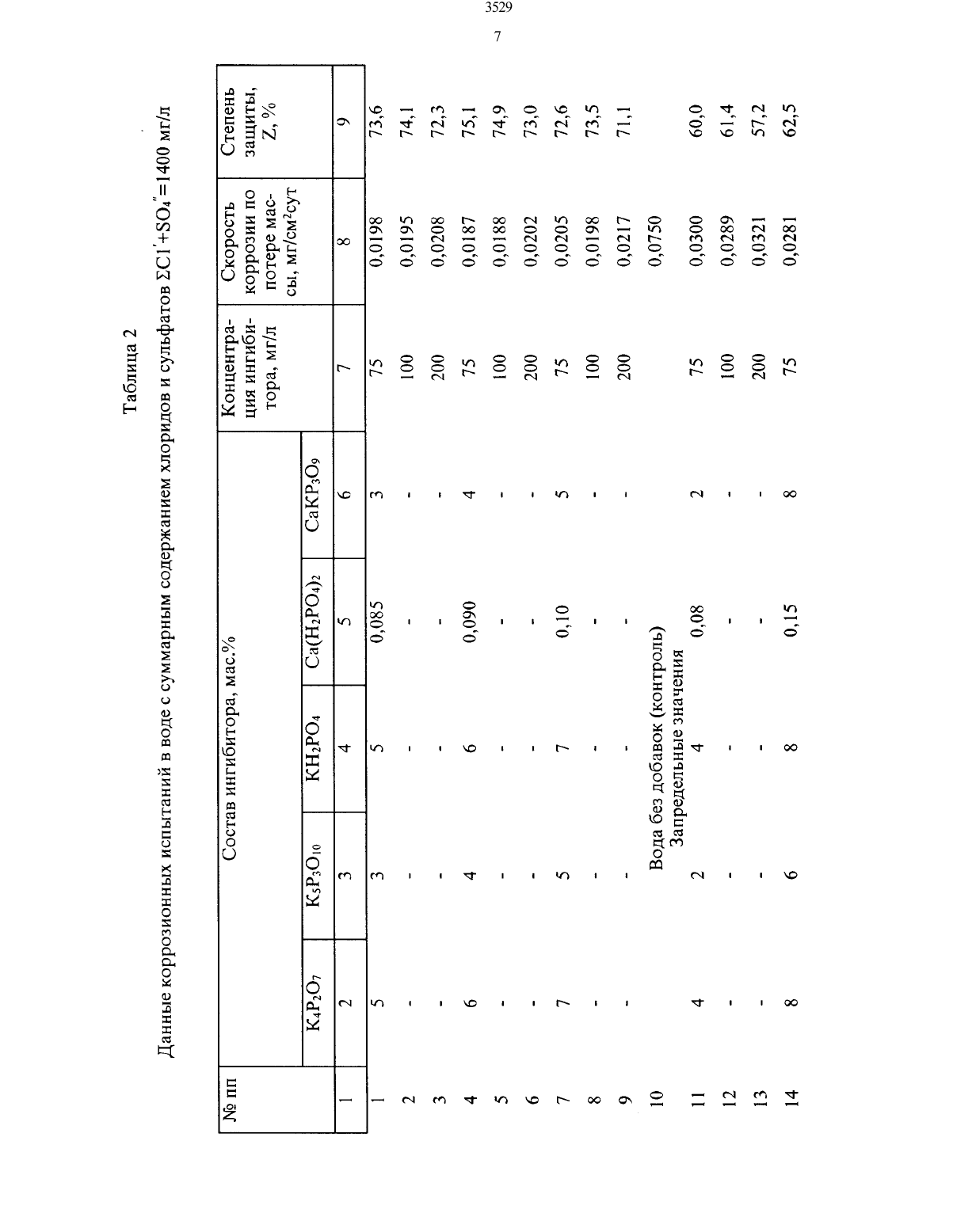

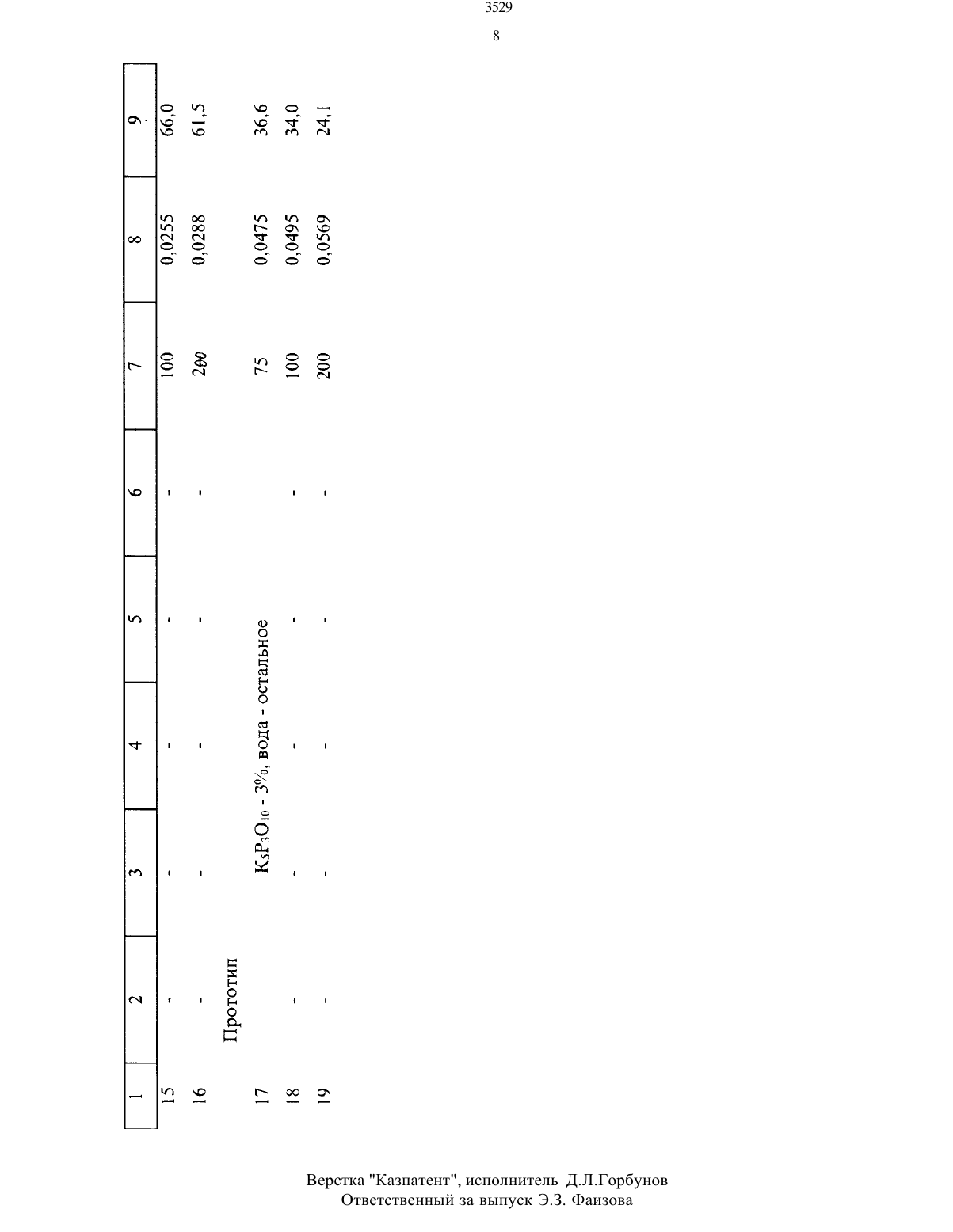

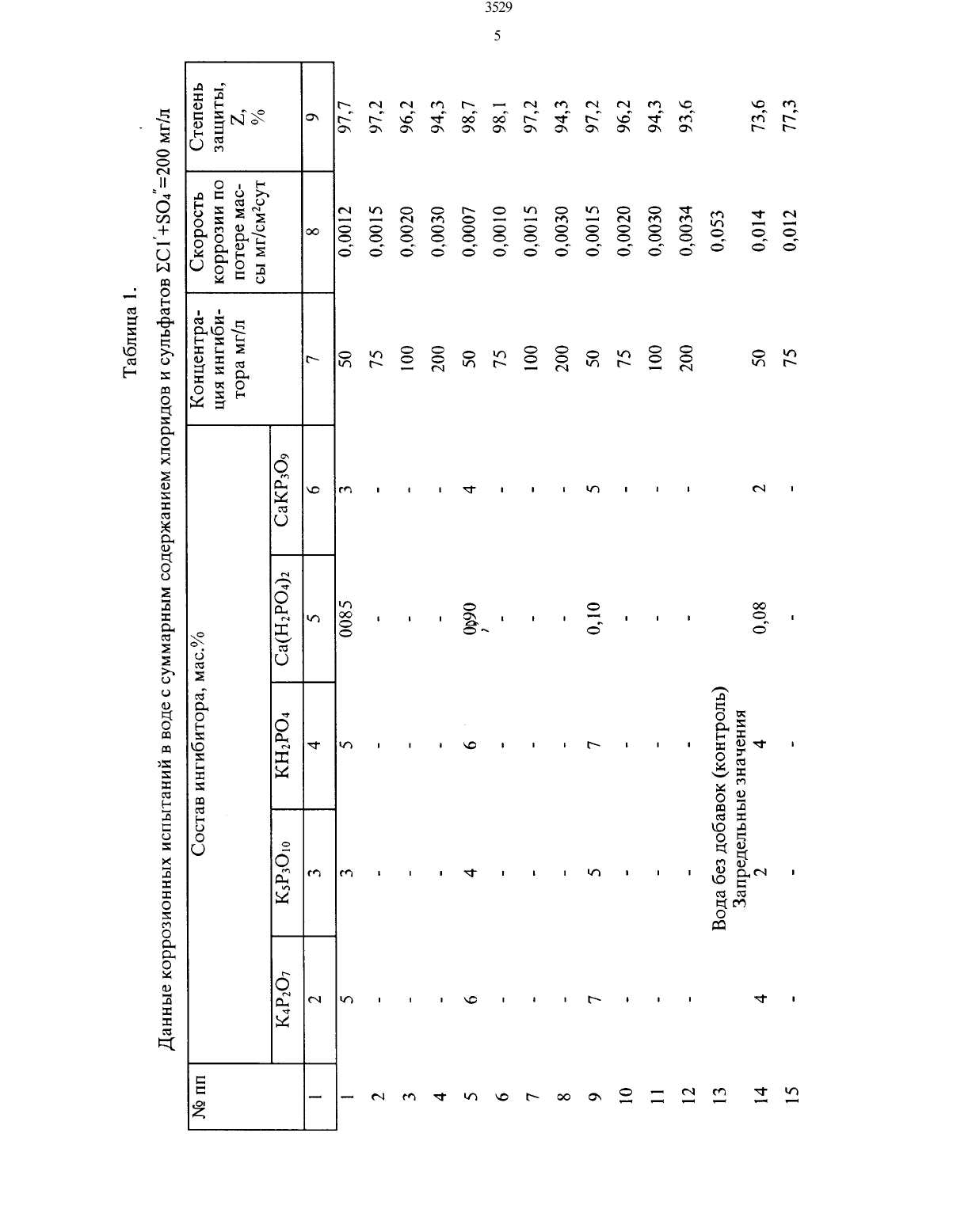

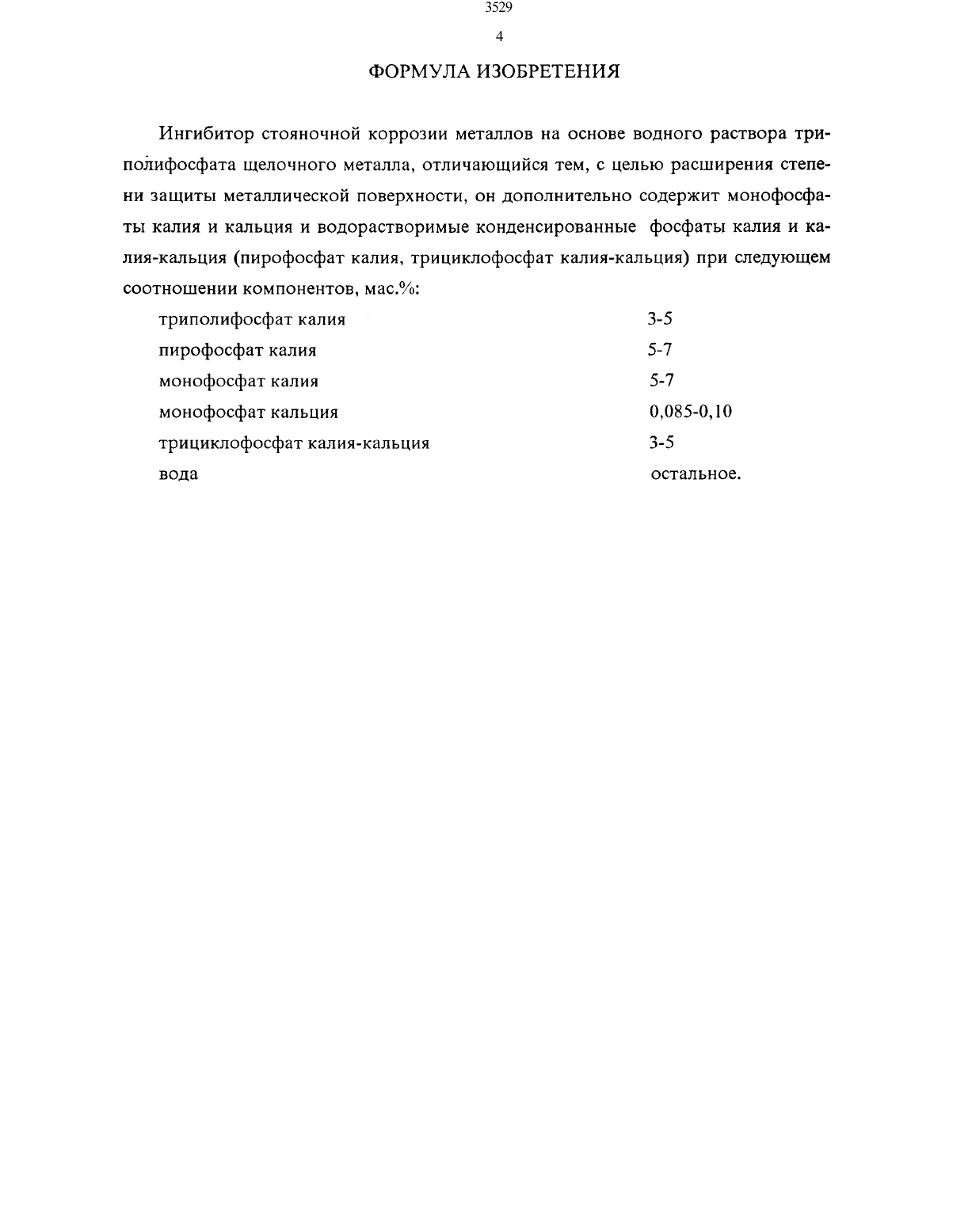

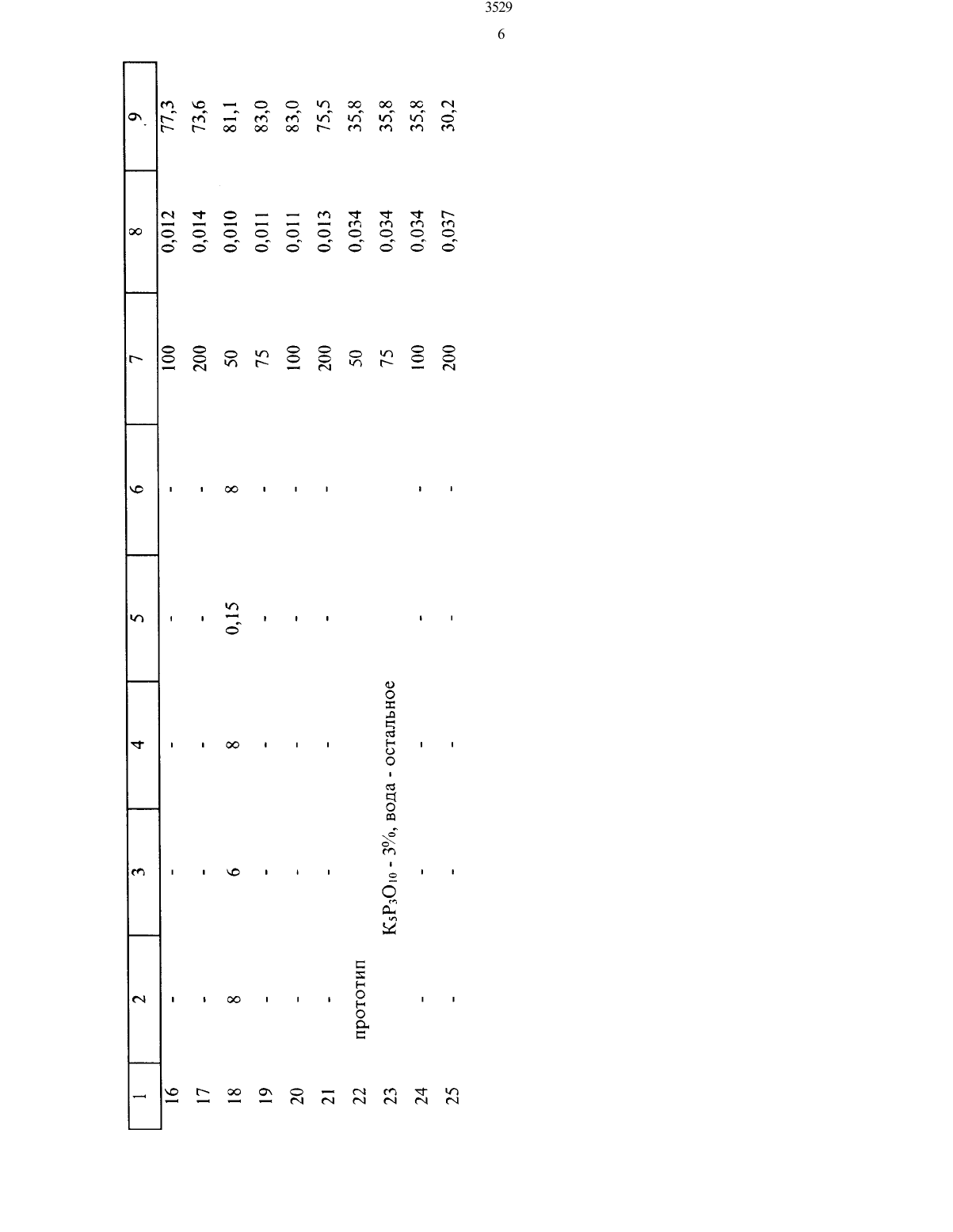

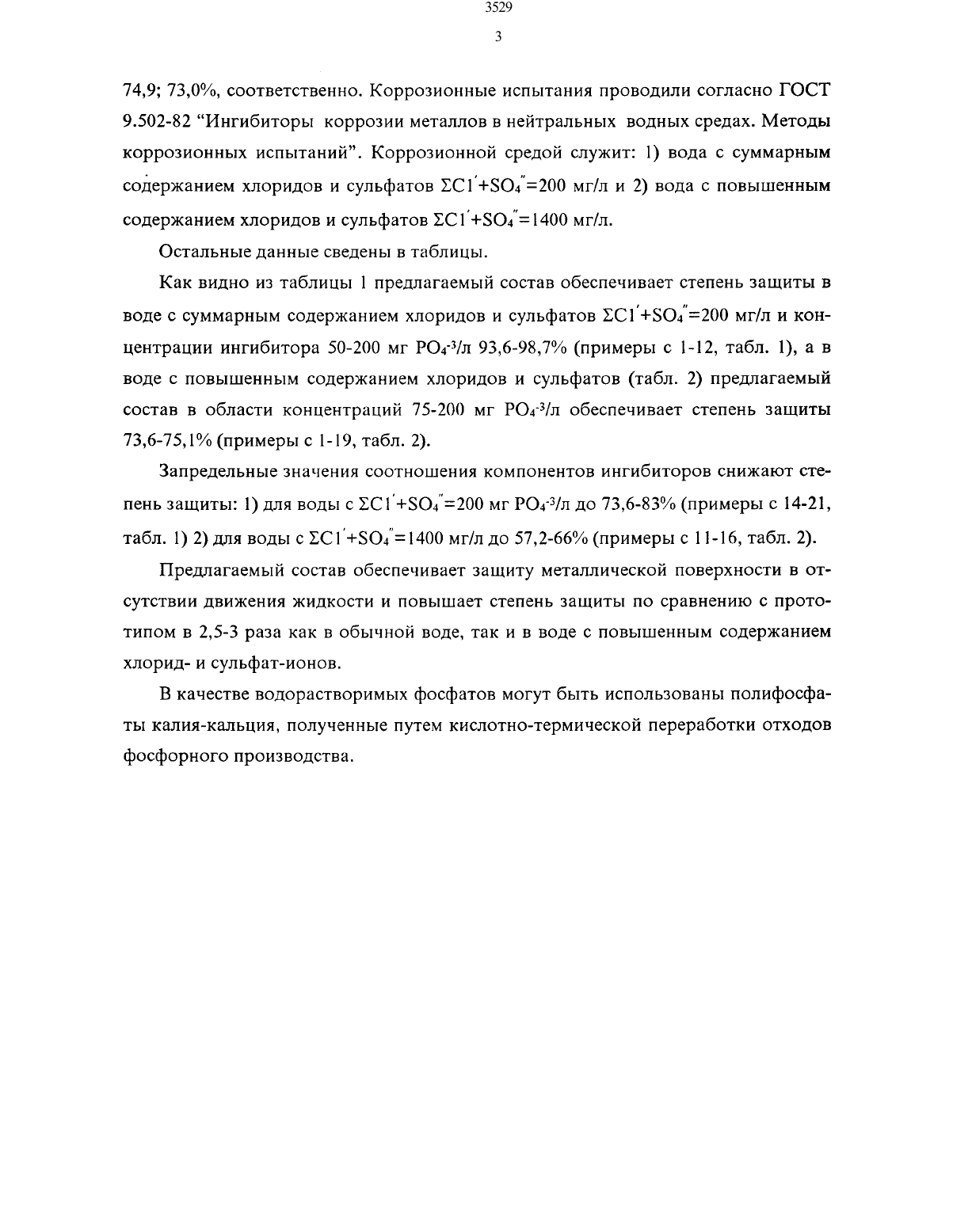

Изобретение относится к области защиты металлов от стояночной коррозии в нейтральных водных средах.Цель изобретения - расширение степени защиты металлической поверхности.Поставленная цель достигается тем, что ингибитор стояночной коррозии металлов на основе водного раствора триполифосфата щелочного металла согласно изобретению дополнительно содержит монофосфаты калия и кальция и водорастворимые Конденсированные фосфаты калия и калия-кальция (пирофосфатКЗЛИЯ, трициклофосфат КЭЛИЯ-КЭЛЬЦИЯ) при СЛСДУЮЩСМ СООТНОШЗНИИ КОМПОНЕН тов, мас./о триполифосфат калия КзРзОю - 3-5 пирофосфат калия К 4 Р 2 О 7 - 5-7 монофосфат калия КН 2 РО 4 - 5-7 монофосфат кальция Са(Н 2 РО 4)2 - 0,085-0 10 трициклофосфат калия-кальция СаКР 3 О 9 - 3-5 вода - остальноеРабочие концентрации предлагаемого ингибитора составляют 50-200 мг РО 43/л.Пример Взвешиваем на технических весах 6,0 г монофосфата калия 6,0 г пирофосфата калия 4,0 г триполифосфат калия 4,0 г трициклофосфата калиякальция и 0,09 г монофосфата кальция. Помещаем навески в мерную колбу объемом 100 см 3 и доводим дистиллированной водой до метки. 1 см 3 полученного основного раствора, содержит 150 мг фосфатов в пересчете на РО 4-3 анион. Исследуемые растворы готовят разведением основного раствора, при этом рабочие растворы составляют 50 75 100 и 200 мг/л (в пересчете на РО 4-3 - анион). В данном составе скорость коррозии стали (Ст.3) составляет 1) для воды с суммарным содержанием хлоридов и сульфатов ЕС 13 О 420 О мг/л для концентраций ингибитора 50 мг РО 4-3/л - 0 О 007 мг/см 1 сут 75 мг РО 4-3/л - 0,0010 мг/см 1 сут 100 мг РОшз/л- 0,0015 мг/см 1 сут 200 мг РОМ/л - 00030 мг/см 1 сут. Контрольная скорость коррозии в воде без добавок ингибитора - 0,0530 мг/см 1 сут. Степень защиты составляет 98,7 98,1 97,2 94,3, соответственно. 2) для Воды с суммарным содержанием хлоридов и сульфатов ЕС 1 О 4 1400 мг/л для концентраций ингибитора 50 мг РОз-З/л - 00289 мг/см 1 сут 75 мг РОМ/л - 0,0187 мг/см 2 сут 100 мг РОМ/л - 0,0188 мг/см 2 сут 200 мг РОЙ/л - 0,0202 мг/см 2 сут. Контрольная скорость коррозии в водебез добавок ингибитора - 0,0750 мг/смддсут. Степень защиты составляет 61,4 75,174,9 73,0, соответственно. Коррозионные испытания проводили согласно ГОСТ 9.502-82 Ингибиторы коррозии металлов в нейтральных водных средах. Методыкоррозионных испытаний. коррозионной средой служит 1) вода с суммарным содержанием хлоридов и сульфатов ЕС 1 О 42 О 0 мг/л и 2) вода с повышеннымОстальные данные сведены в таблицы.Как видно из таблицы 1 предлагаемый состав обеспечивает степень защиты в воде с суммарным содержанием хлоридов и сульфатов 2 С 1 О 4200 мг/л и концентрации ингибитора 50-200 мг РОМ/л 936-98,7 Уо (примеры с 1-12, табл. 1), а в воде с повышенным содержанием хлоридов и сульфатов (табл. 2) предлагаемый состав в области концентраций 75-200 мг РОМ/л обеспечивает степень защиты 73,6-751 (примеры с 1-19, табл. 2).Запредельные значения соотношения компонентов ингибиторов снижают сте пень 3 ащить 1 1) для воды с ЕС 1 О 4200 мг РОд-З/л до 73,6-83 (примеры с 14-21,табл. 1) 2) для воды с 2 С 1 О 41400 мг/л до 57,2-66 (примеры с 1 1-16, табл. 2).Предлагаемый состав обеспечивает защиту металлической поверхности в отсутствии движения жидкости и повышает степень защиты по сравнению с прототипом в 2,5-3 раза как в обычной воде, так и в воде с повышенным содержанием хлорид- и сульфат-ионов.В качестве водорастворимых фосфатов могут быть использованы попифосфаты калия-кальция, полученные путем кислотно-термической переработки отходовИнгибитор стояночной коррозии металлов на основе водного раствора триполифосфата щелочного металла, отличающийся тем, с целью расширения степени защиты металлической поверхности, он дополнительно содержит монофосфаты калия и кальция и водорастворимые конденсированнь 1 е фосфаты калия и калия-кальция (пирофосфат калия, трициклофосфат калия-кальция) при следующеммиоб Фощншочо мощшюоц мою шцощ что 23 осы - - - - - ы За отсев 2 - - - - - ыды оыооа Ю - - - - - 2 ч 2.55 от и г о ы и ь а 3 22. осы - - - - - ю ы 22. 2 - - - - - ь За азов Ю. - - - - - с что Боса ом ч сам. о ч ю и 35 отооа осы - - - - - ч ч оыооа 2 - - - - - м ы Зооа К - - - - - ы т ызоа от 2.5 им т и ННННН сжав адажио ещниоыо до бы оцоно о моццом днооцоиОХает мцонщюшьш шшнооо 5.5 ооын Ои Ои щонтщцжо щоцшцоцк Еокшюцхщищоо цо о едою щ шпшюлпо щшодсццом Елщщюцы.
