Миномет самоходный

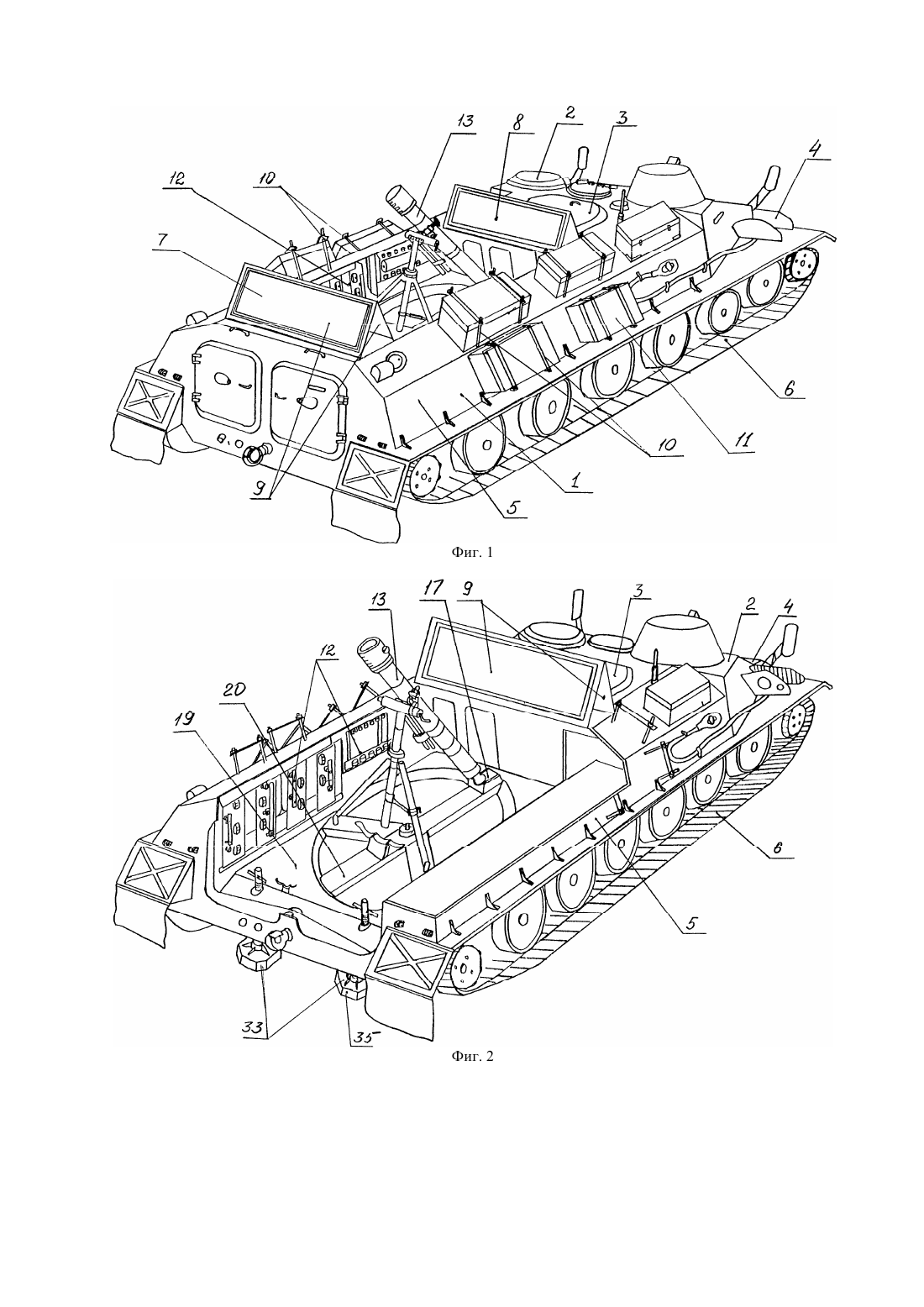

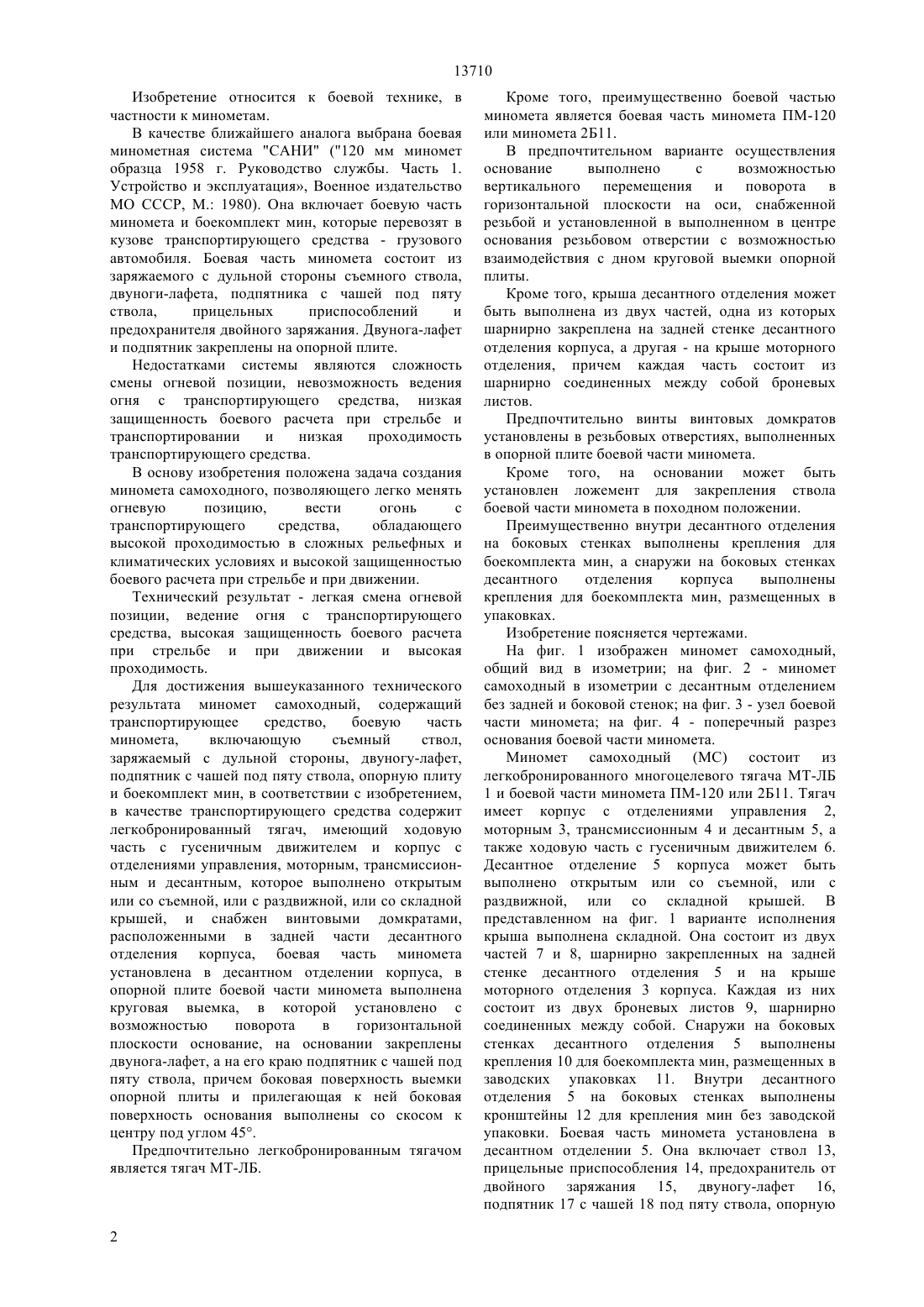

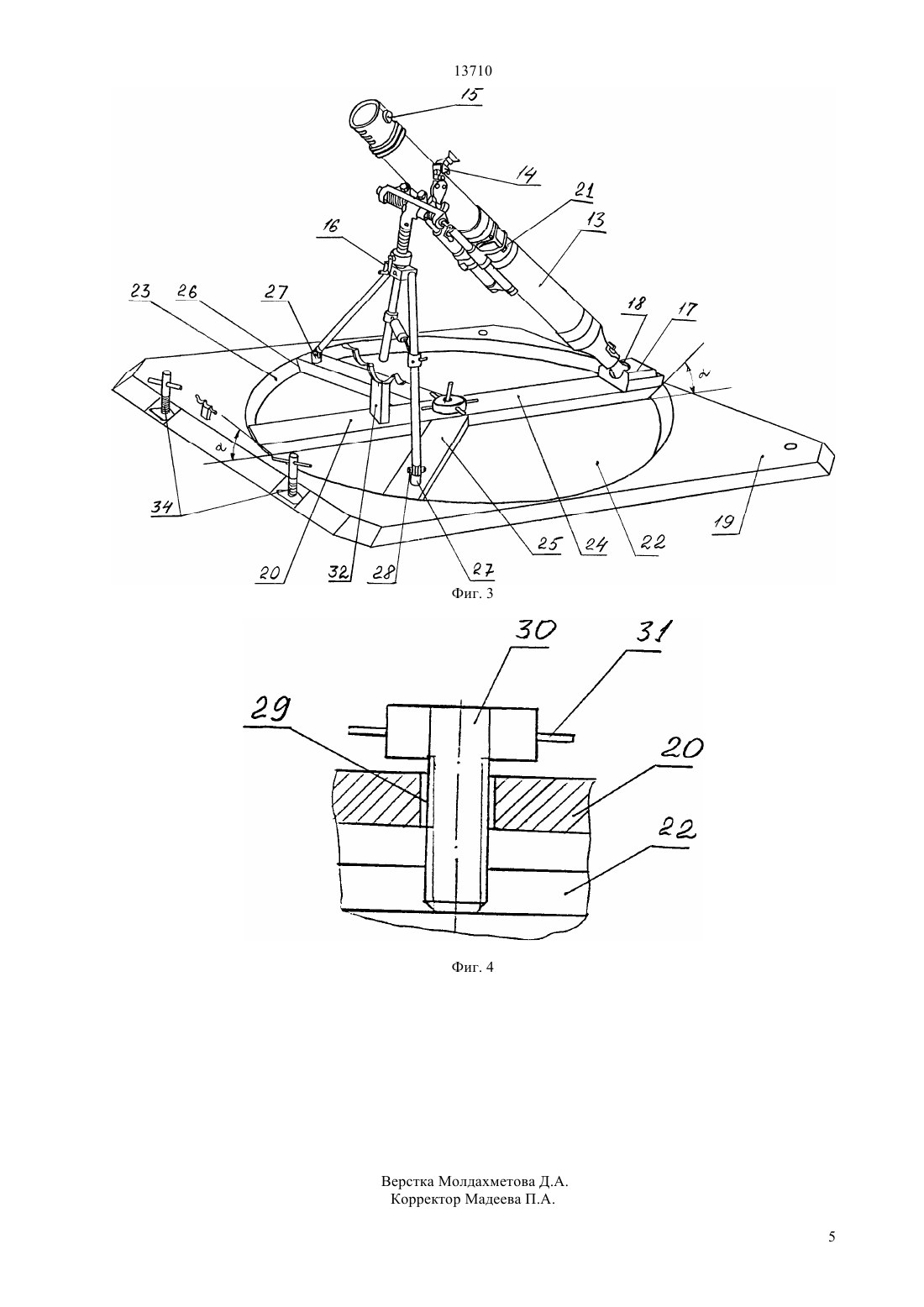

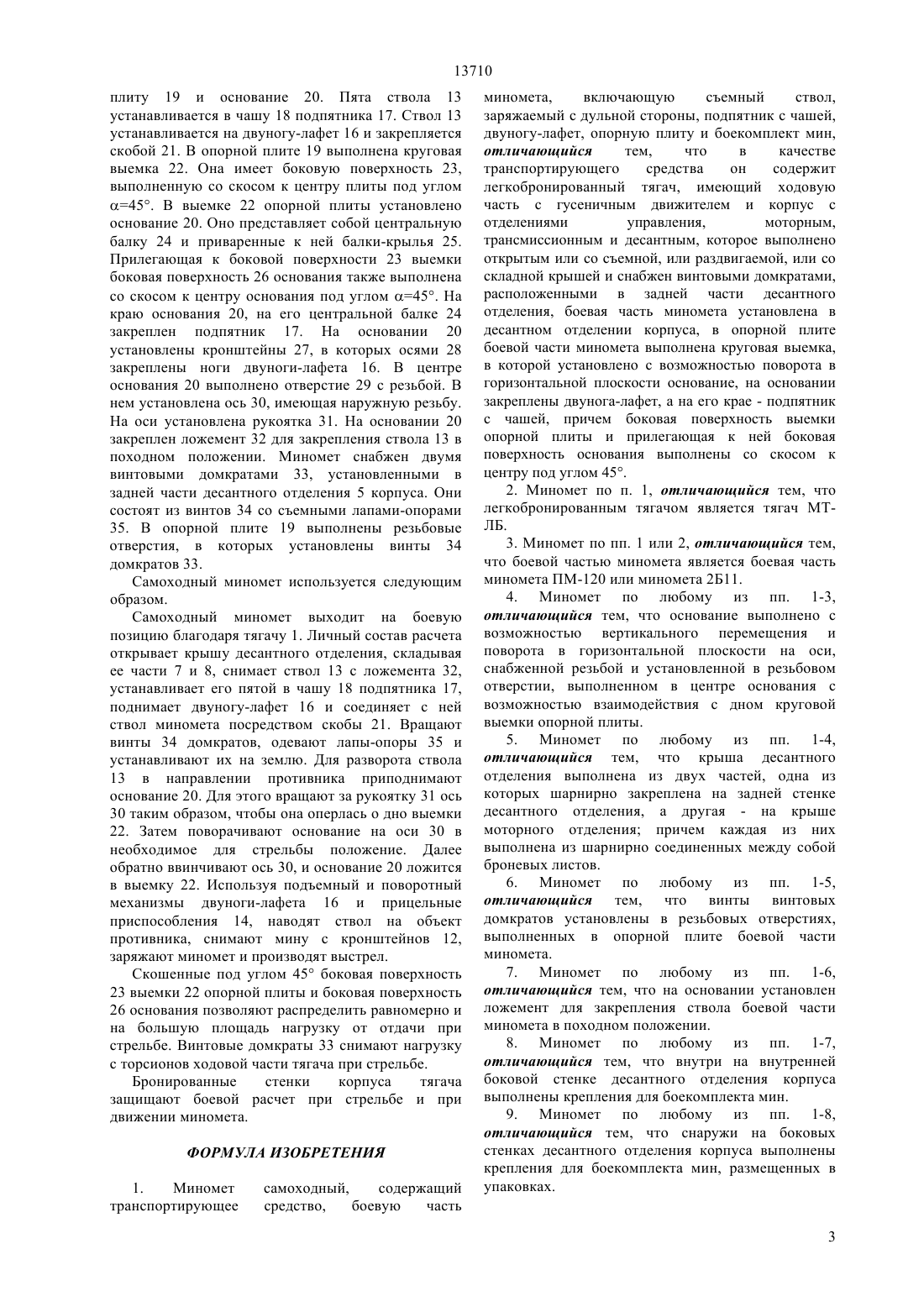

(51) 41 23/34 (2006.01) 41 23/54 (2006.01) 41 7/02 (2006.01) 41 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Сихимов Манас Камардинович Левин Александр Мейерович Емельянов Владимир Анатольевич Криворучко Валерий Николаевич Хусаинов Марат Рахимович(57) Изобретение относится к военной технике. Техническим результатом является возможность легко менять огневую позицию, вести огонь с транспортирующего средства, обеспечение высокой защищенности боевого расчета при стрельбе и движении и высокой проходимости. Это достигается тем, что в миномете,содержащем транспортирующее средство, боевую часть миномета, включающую ствол, заряжаемый с дульной стороны, двуногу-лафет, подпятник с чашей под пяту ствола, опорную плиту и боекомплект мин, в качестве транспортирующего средства использован легкобронированный тягач,преимущественно МТ-ЛБ, имеющий ходовую часть с гусеничным движителем и корпус с отделениями управления,моторным,трансмиссионным,десантным, которое выполнено открытым или со съемной или раздвижной или со складной крышей и в котором установлена боевая часть миномета,предпочтительно миномета ПМ-120 или миномета 2 Б 1. В опорной плите выполнена круговая выемка, в которой установлено с возможностью вращения в горизонтальной плоскости основание. На основании закреплен двунога-лафет, боковая поверхность выемки плиты и прилегающая к ней боковая поверхность основания выполнены со скосом к центру под углом 45. Миномет снабжен винтовыми домкратами, расположенными в задней части десантного отделения. Внутри и снаружи десантного отделения на его боковых стенках выполнены крепления для боекомплекта мин. 13710 Изобретение относится к боевой технике, в частности к минометам. В качестве ближайшего аналога выбрана боевая минометная система САНИ (120 мм миномет образца 1958 г. Руководство службы. Часть 1. Устройство и эксплуатация, Военное издательство МО СССР, М. 1980). Она включает боевую часть миномета и боекомплект мин, которые перевозят в кузове транспортирующего средства - грузового автомобиля. Боевая часть миномета состоит из заряжаемого с дульной стороны съемного ствола,двуноги-лафета, подпятника с чашей под пяту ствола,прицельных приспособлений и предохранителя двойного заряжания. Двунога-лафет и подпятник закреплены на опорной плите. Недостатками системы являются сложность смены огневой позиции, невозможность ведения огня с транспортирующего средства, низкая защищенность боевого расчета при стрельбе и транспортировании и низкая проходимость транспортирующего средства. В основу изобретения положена задача создания миномета самоходного, позволяющего легко менять огневую позицию,вести огонь с транспортирующего средства,обладающего высокой проходимостью в сложных рельефных и климатических условиях и высокой защищенностью боевого расчета при стрельбе и при движении. Технический результат - легкая смена огневой позиции, ведение огня с транспортирующего средства, высокая защищенность боевого расчета при стрельбе и при движении и высокая проходимость. Для достижения вышеуказанного технического результата миномет самоходный, содержащий транспортирующее средство,боевую часть миномета,включающую съемный ствол,заряжаемый с дульной стороны, двуногу-лафет,подпятник с чашей под пяту ствола, опорную плиту и боекомплект мин, в соответствии с изобретением,в качестве транспортирующего средства содержит легкобронированный тягач, имеющий ходовую часть с гусеничным движителем и корпус с отделениями управления, моторным, трансмиссионным и десантным, которое выполнено открытым или со съемной, или с раздвижной, или со складной крышей, и снабжен винтовыми домкратами,расположенными в задней части десантного отделения корпуса, боевая часть миномета установлена в десантном отделении корпуса, в опорной плите боевой части миномета выполнена круговая выемка, в которой установлено с возможностью поворота в горизонтальной плоскости основание, на основании закреплены двунога-лафет, а на его краю подпятник с чашей под пяту ствола, причем боковая поверхность выемки опорной плиты и прилегающая к ней боковая поверхность основания выполнены со скосом к центру под углом 45. Предпочтительно легкобронированным тягачом является тягач МТ-ЛБ. Кроме того, преимущественно боевой частью миномета является боевая часть миномета ПМ-120 или миномета 2 Б 11. В предпочтительном варианте осуществления основание выполнено с возможностью вертикального перемещения и поворота в горизонтальной плоскости на оси, снабженной резьбой и установленной в выполненном в центре основания резьбовом отверстии с возможностью взаимодействия с дном круговой выемки опорной плиты. Кроме того, крыша десантного отделения может быть выполнена из двух частей, одна из которых шарнирно закреплена на задней стенке десантного отделения корпуса, а другая - на крыше моторного отделения, причем каждая часть состоит из шарнирно соединенных между собой броневых листов. Предпочтительно винты винтовых домкратов установлены в резьбовых отверстиях, выполненных в опорной плите боевой части миномета. Кроме того, на основании может быть установлен ложемент для закрепления ствола боевой части миномета в походном положении. Преимущественно внутри десантного отделения на боковых стенках выполнены крепления для боекомплекта мин, а снаружи на боковых стенках десантного отделения корпуса выполнены крепления для боекомплекта мин, размещенных в упаковках. Изобретение поясняется чертежами. На фиг. 1 изображен миномет самоходный,общий вид в изометрии на фиг. 2 - миномет самоходный в изометрии с десантным отделением без задней и боковой стенок на фиг. 3 - узел боевой части миномета на фиг. 4 - поперечный разрез основания боевой части миномета. Миномет самоходный (МС) состоит из легкобронированного многоцелевого тягача МТ-ЛБ 1 и боевой части миномета ПМ-120 или 2 Б 11. Тягач имеет корпус с отделениями управления 2,моторным 3, трансмиссионным 4 и десантным 5, а также ходовую часть с гусеничным движителем 6. Десантное отделение 5 корпуса может быть выполнено открытым или со съемной, или с раздвижной, или со складной крышей. В представленном на фиг. 1 варианте исполнения крыша выполнена складной. Она состоит из двух частей 7 и 8, шарнирно закрепленных на задней стенке десантного отделения 5 и на крыше моторного отделения 3 корпуса. Каждая из них состоит из двух броневых листов 9, шарнирно соединенных между собой. Снаружи на боковых стенках десантного отделения 5 выполнены крепления 10 для боекомплекта мин, размещенных в заводских упаковках 11. Внутри десантного отделения 5 на боковых стенках выполнены кронштейны 12 для крепления мин без заводской упаковки. Боевая часть миномета установлена в десантном отделении 5. Она включает ствол 13,прицельные приспособления 14, предохранитель от двойного заряжания 15, двуногу-лафет 16,подпятник 17 с чашей 18 под пяту ствола, опорную 13710 плиту 19 и основание 20. Пята ствола 13 устанавливается в чашу 18 подпятника 17. Ствол 13 устанавливается на двуногу-лафет 16 и закрепляется скобой 21. В опорной плите 19 выполнена круговая выемка 22. Она имеет боковую поверхность 23,выполненную со скосом к центру плиты под углом 45. В выемке 22 опорной плиты установлено основание 20. Оно представляет собой центральную балку 24 и приваренные к ней балки-крылья 25. Прилегающая к боковой поверхности 23 выемки боковая поверхность 26 основания также выполнена со скосом к центру основания под углом 45. На краю основания 20, на его центральной балке 24 закреплен подпятник 17. На основании 20 установлены кронштейны 27, в которых осями 28 закреплены ноги двуноги-лафета 16. В центре основания 20 выполнено отверстие 29 с резьбой. В нем установлена ось 30, имеющая наружную резьбу. На оси установлена рукоятка 31. На основании 20 закреплен ложемент 32 для закрепления ствола 13 в походном положении. Миномет снабжен двумя винтовыми домкратами 33, установленными в задней части десантного отделения 5 корпуса. Они состоят из винтов 34 со съемными лапами-опорами 35. В опорной плите 19 выполнены резьбовые отверстия, в которых установлены винты 34 домкратов 33. Самоходный миномет используется следующим образом. Самоходный миномет выходит на боевую позицию благодаря тягачу 1. Личный состав расчета открывает крышу десантного отделения, складывая ее части 7 и 8, снимает ствол 13 с ложемента 32,устанавливает его пятой в чашу 18 подпятника 17,поднимает двуногу-лафет 16 и соединяет с ней ствол миномета посредством скобы 21. Вращают винты 34 домкратов, одевают лапы-опоры 35 и устанавливают их на землю. Для разворота ствола 13 в направлении противника приподнимают основание 20. Для этого вращают за рукоятку 31 ось 30 таким образом, чтобы она оперлась о дно выемки 22. Затем поворачивают основание на оси 30 в необходимое для стрельбы положение. Далее обратно ввинчивают ось 30, и основание 20 ложится в выемку 22. Используя подъемный и поворотный механизмы двуноги-лафета 16 и прицельные приспособления 14, наводят ствол на объект противника, снимают мину с кронштейнов 12,заряжают миномет и производят выстрел. Скошенные под углом 45 боковая поверхность 23 выемки 22 опорной плиты и боковая поверхность 26 основания позволяют распределить равномерно и на большую площадь нагрузку от отдачи при стрельбе. Винтовые домкраты 33 снимают нагрузку с торсионов ходовой части тягача при стрельбе. Бронированные стенки корпуса тягача защищают боевой расчет при стрельбе и при движении миномета. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Миномет транспортирующее миномета,включающую съемный ствол,заряжаемый с дульной стороны, подпятник с чашей,двуногу-лафет, опорную плиту и боекомплект мин,отличающийся тем,что в качестве транспортирующего средства он содержит легкобронированный тягач, имеющий ходовую часть с гусеничным движителем и корпус с отделениями управления,моторным,трансмиссионным и десантным, которое выполнено открытым или со съемной, или раздвигаемой, или со складной крышей и снабжен винтовыми домкратами,расположенными в задней части десантного отделения, боевая часть миномета установлена в десантном отделении корпуса, в опорной плите боевой части миномета выполнена круговая выемка,в которой установлено с возможностью поворота в горизонтальной плоскости основание, на основании закреплены двунога-лафет, а на его к - подпятник с чашей, причем боковая поверхность выемки опорной плиты и прилегающая к ней боковая поверхность основания выполнены со скосом к центру под углом 45. 2. Миномет по п. 1, отличающийся тем, что легкобронированным тягачом является тягач МТЛБ. 3. Миномет по пп. 1 или 2, отличающийся тем,что боевой частью миномета является боевая часть миномета ПМ-120 или миномета 2 Б 11. 4. Миномет по любому из пп. 1-3,отличающийся тем, что основание выполнено с возможностью вертикального перемещения и поворота в горизонтальной плоскости на оси,снабженной резьбой и установленной в резьбовом отверстии, выполненном в центре основания с возможностью взаимодействия с дном круговой выемки опорной плиты. 5. Миномет по любому из пп. 1-4,отличающийся тем, что крыша десантного отделения выполнена из двух частей, одна из которых шарнирно закреплена на задней стенке десантного отделения, а другая - на крыше моторного отделения причем каждая из них выполнена из шарнирно соединенных между собой броневых листов. 6. Миномет по любому из пп. 1-5,отличающийся тем, что винты винтовых домкратов установлены в резьбовых отверстиях,выполненных в опорной плите боевой части миномета. 7. Миномет по любому из пп. 1-6,отличающийся тем, что на основании установлен ложемент для закрепления ствола боевой части миномета в походном положении. 8. Миномет по любому из пп. 1-7,отличающийся тем, что внутри на внутренней боковой стенке десантного отделения корпуса выполнены крепления для боекомплекта мин. 9. Миномет по любому из пп. 1-8,отличающийся тем, что снаружи на боковых стенках десантного отделения корпуса выполнены крепления для боекомплекта мин, размещенных в упаковках. 3
