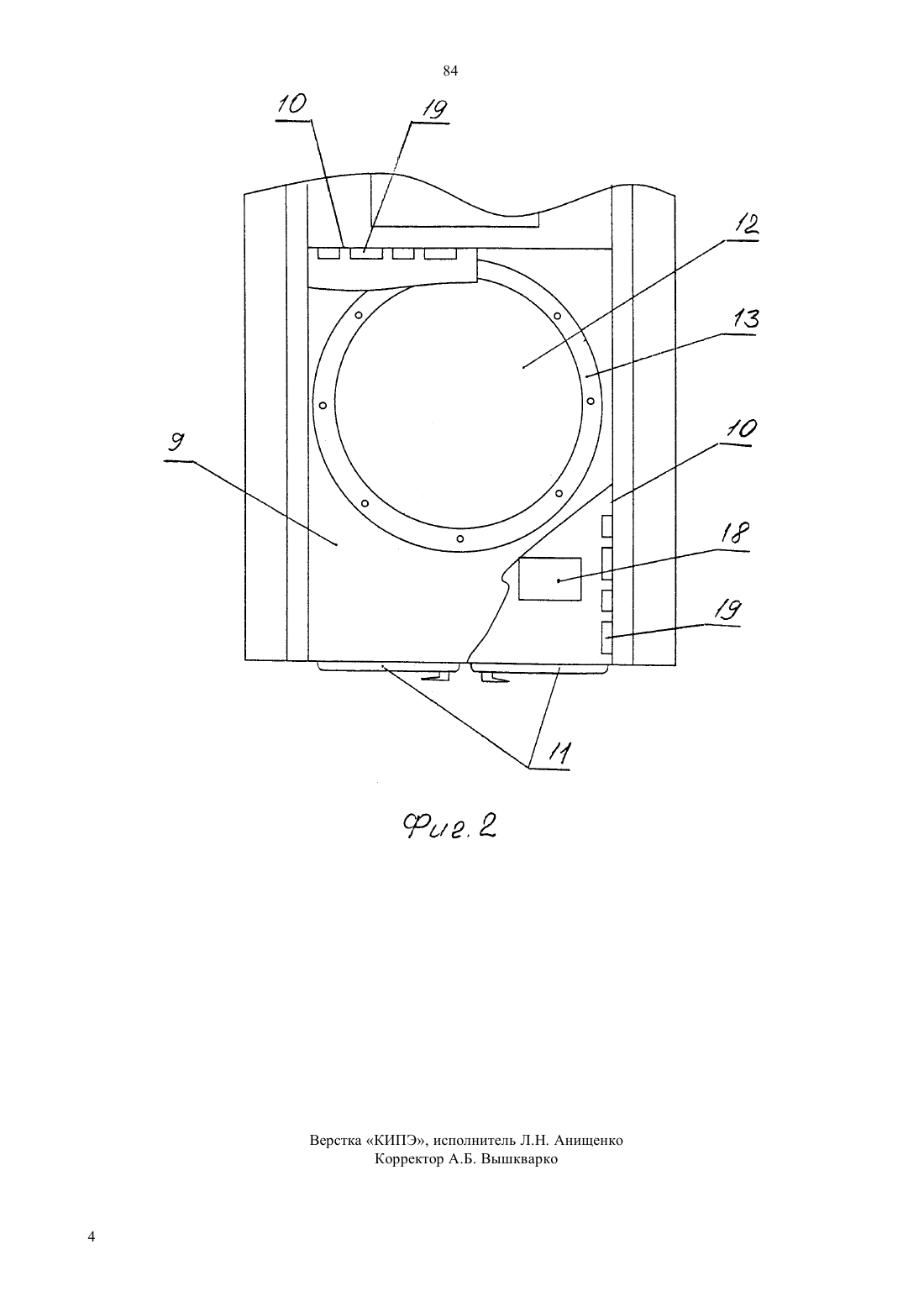

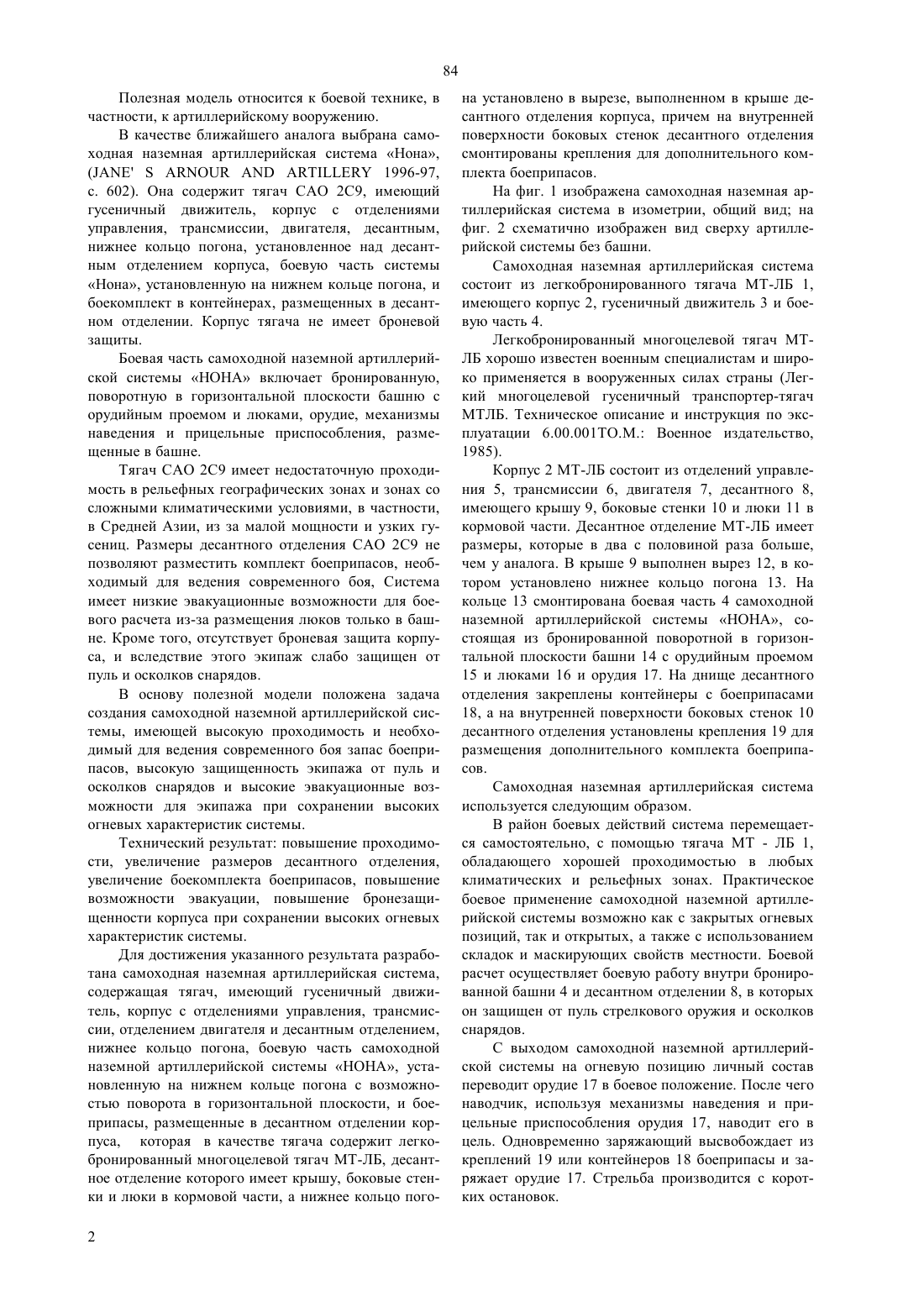

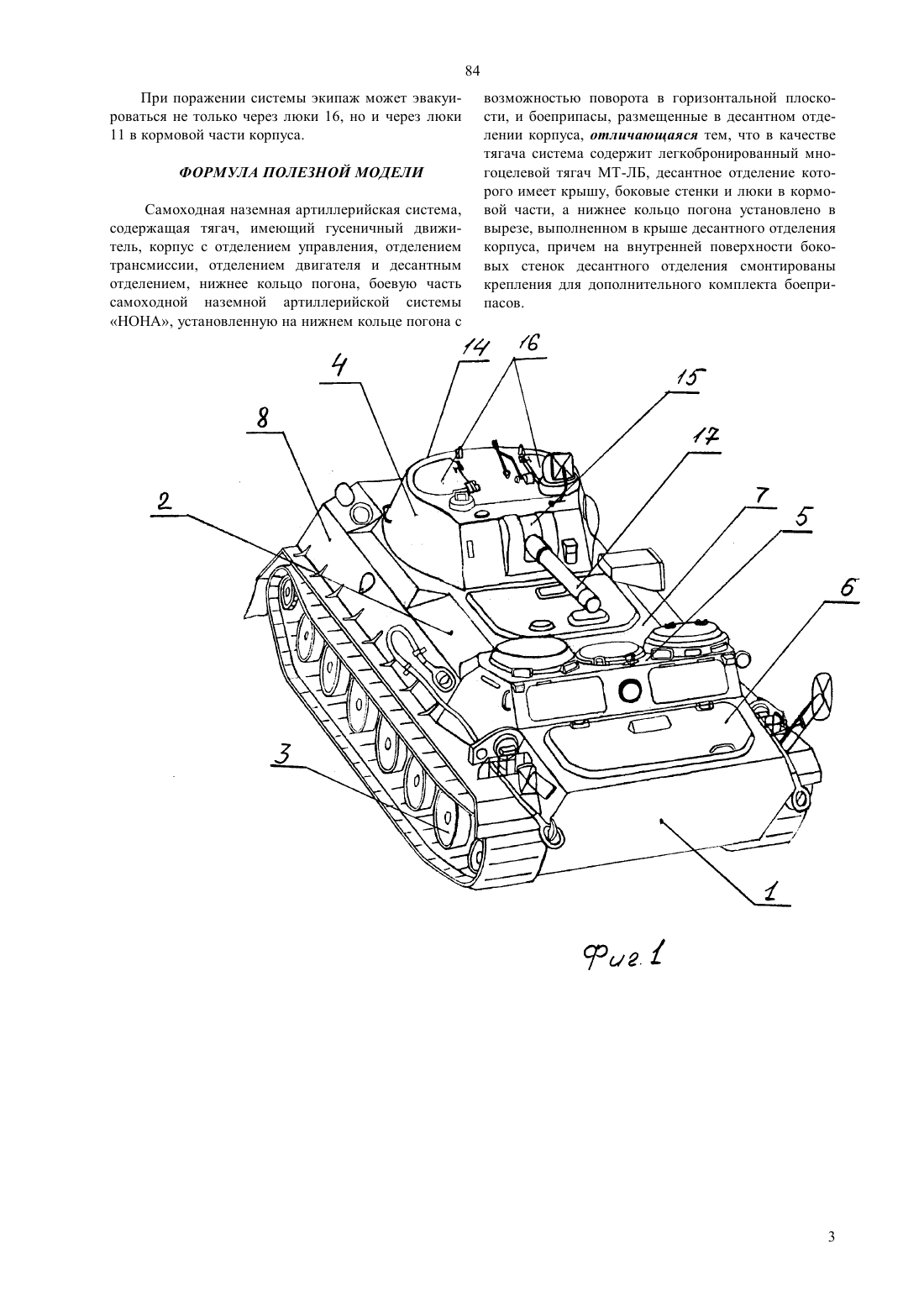

(51)7 41 7/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Сихимов Манас Камардинович Левин Александр Мейерович Хусаинов Марат Рахимович(54) САМОХОДНАЯ НАЗЕМНАЯ АРТИЛЛЕРИЙСКАЯ СИСТЕМА 2 С 9 МК(57) Полезная модель относится к боевой технике, в частности, к артиллерийскому вооружению. Техническим результатом является повышение проходимости самоходной системы, увеличение размеров десантного отделения, увеличение боекомплекта, повышение возможности эвакуации, улучшение бронезащищенности корпуса при сохранении высоких огневых характеристик. Это достигается тем, что самоходная наземная артиллерийская система, содержащая тягач, имеющий гусеничный движитель, корпус с отделением управления, отделением трансмиссии, отделением двигателя и десантным отделением, нижнее кольцо погона, боевую часть самоходной артиллерийской системы НОНА, установленную на нижнем кольце погона с возможностью поворота в горизонтальной плоскости, и боеприпасы, размещенные в десантном отделении корпуса, в качестве тягача содержит легкобронированный многоцелевой тягач МТ-ЛБ, десантное отделение которого имеет крышу, боковые стенки и люки в кормовой части, а нижнее кольцо погона установлено в вырезе, выполненном в крыше десантного отделения корпуса, причем на внутренней поверхности боковых стенок десантного отделения смонтированы крепления для дополнительного комплекта боеприпасов. 84 Полезная модель относится к боевой технике, в частности, к артиллерийскому вооружению. В качестве ближайшего аналога выбрана самоходная наземная артиллерийская система Нона,(1996-97,с. 602). Она содержит тягач 29, имеющий гусеничный движитель, корпус с отделениями управления, трансмиссии, двигателя, десантным,нижнее кольцо погона, установленное над десантным отделением корпуса, боевую часть системы Нона, установленную на нижнем кольце погона, и боекомплект в контейнерах, размещенных в десантном отделении. Корпус тягача не имеет броневой защиты. Боевая часть самоходной наземной артиллерийской системы НОНА включает бронированную,поворотную в горизонтальной плоскости башню с орудийным проемом и люками, орудие, механизмы наведения и прицельные приспособления, размещенные в башне. Тягач 29 имеет недостаточную проходимость в рельефных географических зонах и зонах со сложными климатическими условиями, в частности,в Средней Азии, из за малой мощности и узких гусениц. Размеры десантного отделения 29 не позволяют разместить комплект боеприпасов, необходимый для ведения современного боя, Система имеет низкие эвакуационные возможности для боевого расчета из-за размещения люков только в башне. Кроме того, отсутствует броневая защита корпуса, и вследствие этого экипаж слабо защищен от пуль и осколков снарядов. В основу полезной модели положена задача создания самоходной наземной артиллерийской системы, имеющей высокую проходимость и необходимый для ведения современного боя запас боеприпасов, высокую защищенность экипажа от пуль и осколков снарядов и высокие эвакуационные возможности для экипажа при сохранении высоких огневых характеристик системы. Технический результат повышение проходимости, увеличение размеров десантного отделения,увеличение боекомплекта боеприпасов, повышение возможности эвакуации, повышение бронезащищенности корпуса при сохранении высоких огневых характеристик системы. Для достижения указанного результата разработана самоходная наземная артиллерийская система,содержащая тягач, имеющий гусеничный движитель, корпус с отделениями управления, трансмиссии, отделением двигателя и десантным отделением,нижнее кольцо погона, боевую часть самоходной наземной артиллерийской системы НОНА, установленную на нижнем кольце погона с возможностью поворота в горизонтальной плоскости, и боеприпасы, размещенные в десантном отделении корпуса, которая в качестве тягача содержит легкобронированный многоцелевой тягач МТ-ЛБ, десантное отделение которого имеет крышу, боковые стенки и люки в кормовой части, а нижнее кольцо пого 2 на установлено в вырезе, выполненном в крыше десантного отделения корпуса, причем на внутренней поверхности боковых стенок десантного отделения смонтированы крепления для дополнительного комплекта боеприпасов. На фиг. 1 изображена самоходная наземная артиллерийская система в изометрии, общий вид на фиг. 2 схематично изображен вид сверху артиллерийской системы без башни. Самоходная наземная артиллерийская система состоит из легкобронированного тягача МТ-ЛБ 1,имеющего корпус 2, гусеничный движитель 3 и боевую часть 4. Легкобронированный многоцелевой тягач МТЛБ хорошо известен военным специалистам и широко применяется в вооруженных силах страны (Легкий многоцелевой гусеничный транспортер-тягач МТЛБ. Техническое описание и инструкция по эксплуатации 6.00.001 ТО.М. Военное издательство,1985). Корпус 2 МТ-ЛБ состоит из отделений управления 5, трансмиссии 6, двигателя 7, десантного 8,имеющего крышу 9, боковые стенки 10 и люки 11 в кормовой части. Десантное отделение МТ-ЛБ имеет размеры, которые в два с половиной раза больше,чем у аналога. В крыше 9 выполнен вырез 12, в котором установлено нижнее кольцо погона 13. На кольце 13 смонтирована боевая часть 4 самоходной наземной артиллерийской системы НОНА, состоящая из бронированной поворотной в горизонтальной плоскости башни 14 с орудийным проемом 15 и люками 16 и орудия 17. На днище десантного отделения закреплены контейнеры с боеприпасами 18, а на внутренней поверхности боковых стенок 10 десантного отделения установлены крепления 19 для размещения дополнительного комплекта боеприпасов. Самоходная наземная артиллерийская система используется следующим образом. В район боевых действий система перемещается самостоятельно, с помощью тягача МТ - ЛБ 1,обладающего хорошей проходимостью в любых климатических и рельефных зонах. Практическое боевое применение самоходной наземной артиллерийской системы возможно как с закрытых огневых позиций, так и открытых, а также с использованием складок и маскирующих свойств местности. Боевой расчет осуществляет боевую работу внутри бронированной башни 4 и десантном отделении 8, в которых он защищен от пуль стрелкового оружия и осколков снарядов. С выходом самоходной наземной артиллерийской системы на огневую позицию личный состав переводит орудие 17 в боевое положение. После чего наводчик, используя механизмы наведения и прицельные приспособления орудия 17, наводит его в цель. Одновременно заряжающий высвобождает из креплений 19 или контейнеров 18 боеприпасы и заряжает орудие 17. Стрельба производится с коротких остановок. 84 При поражении системы экипаж может эвакуироваться не только через люки 16, но и через люки 11 в кормовой части корпуса. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Самоходная наземная артиллерийская система,содержащая тягач, имеющий гусеничный движитель, корпус с отделением управления, отделением трансмиссии, отделением двигателя и десантным отделением, нижнее кольцо погона, боевую часть самоходной наземной артиллерийской системы НОНА, установленную на нижнем кольце погона с возможностью поворота в горизонтальной плоскости, и боеприпасы, размещенные в десантном отделении корпуса, отличающаяся тем, что в качестве тягача система содержит легкобронированный многоцелевой тягач МТ-ЛБ, десантное отделение которого имеет крышу, боковые стенки и люки в кормовой части, а нижнее кольцо погона установлено в вырезе, выполненном в крыше десантного отделения корпуса, причем на внутренней поверхности боковых стенок десантного отделения смонтированы крепления для дополнительного комплекта боеприпасов.
