Реактивная система залпового огня “БМ-12К”

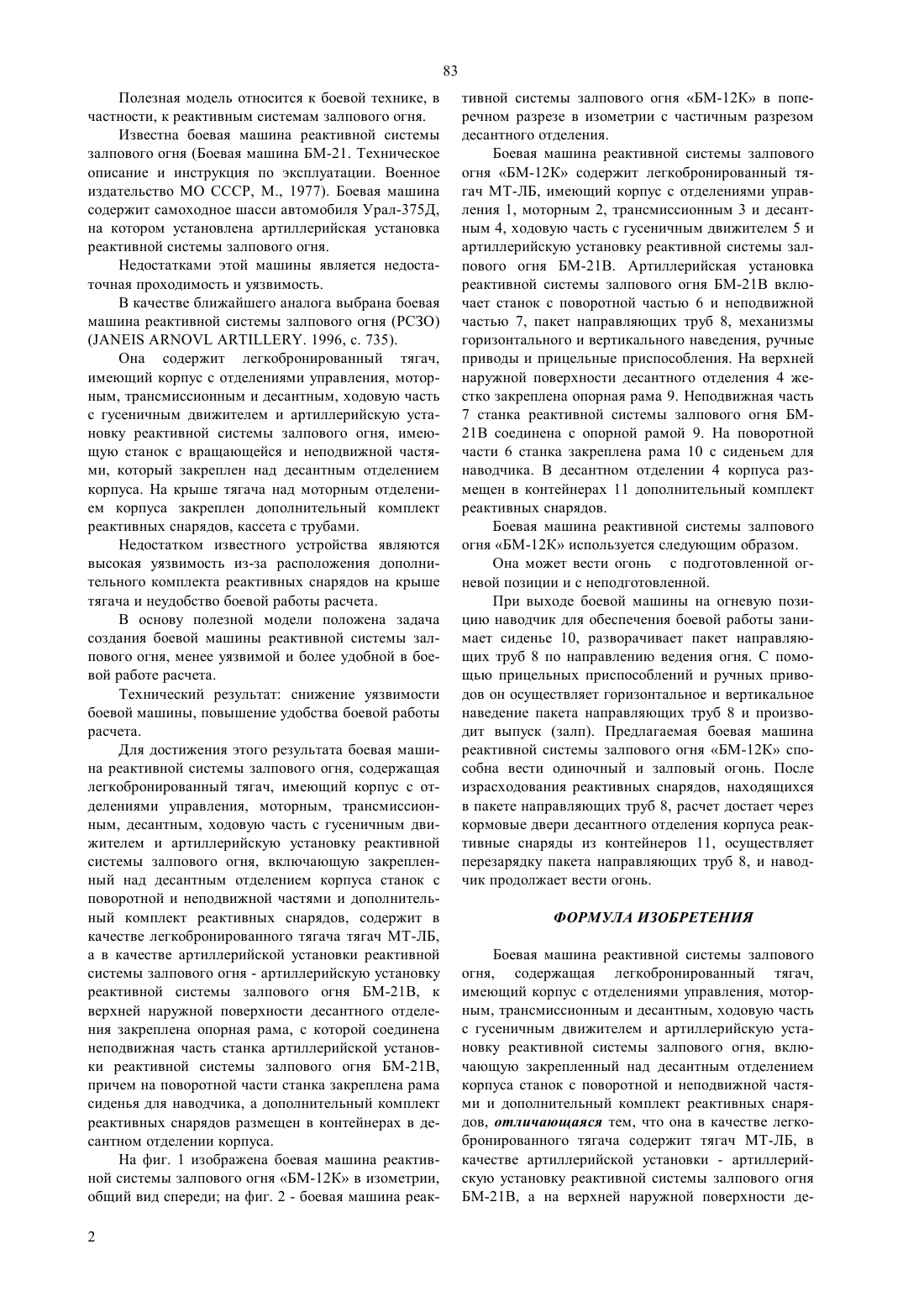

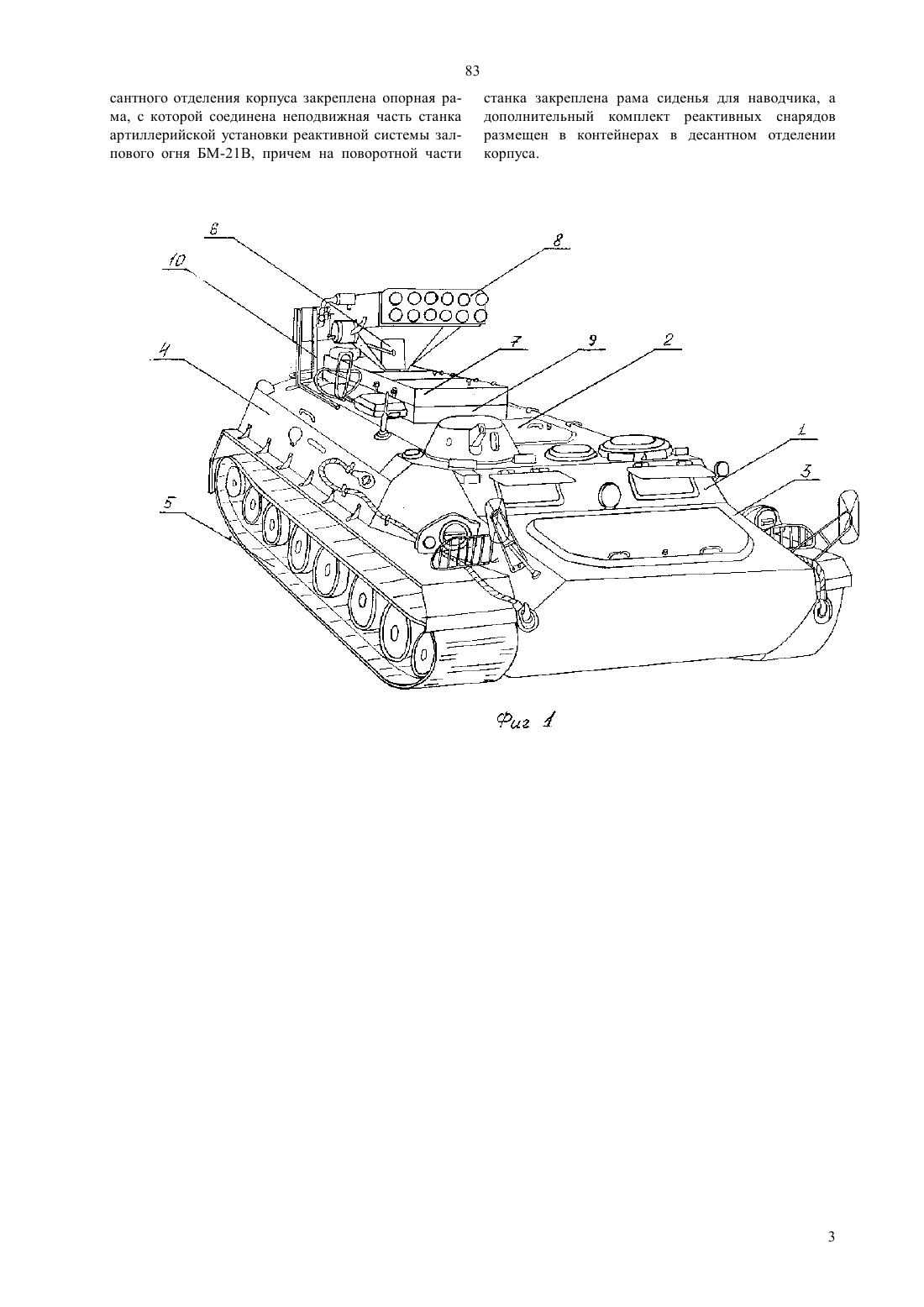

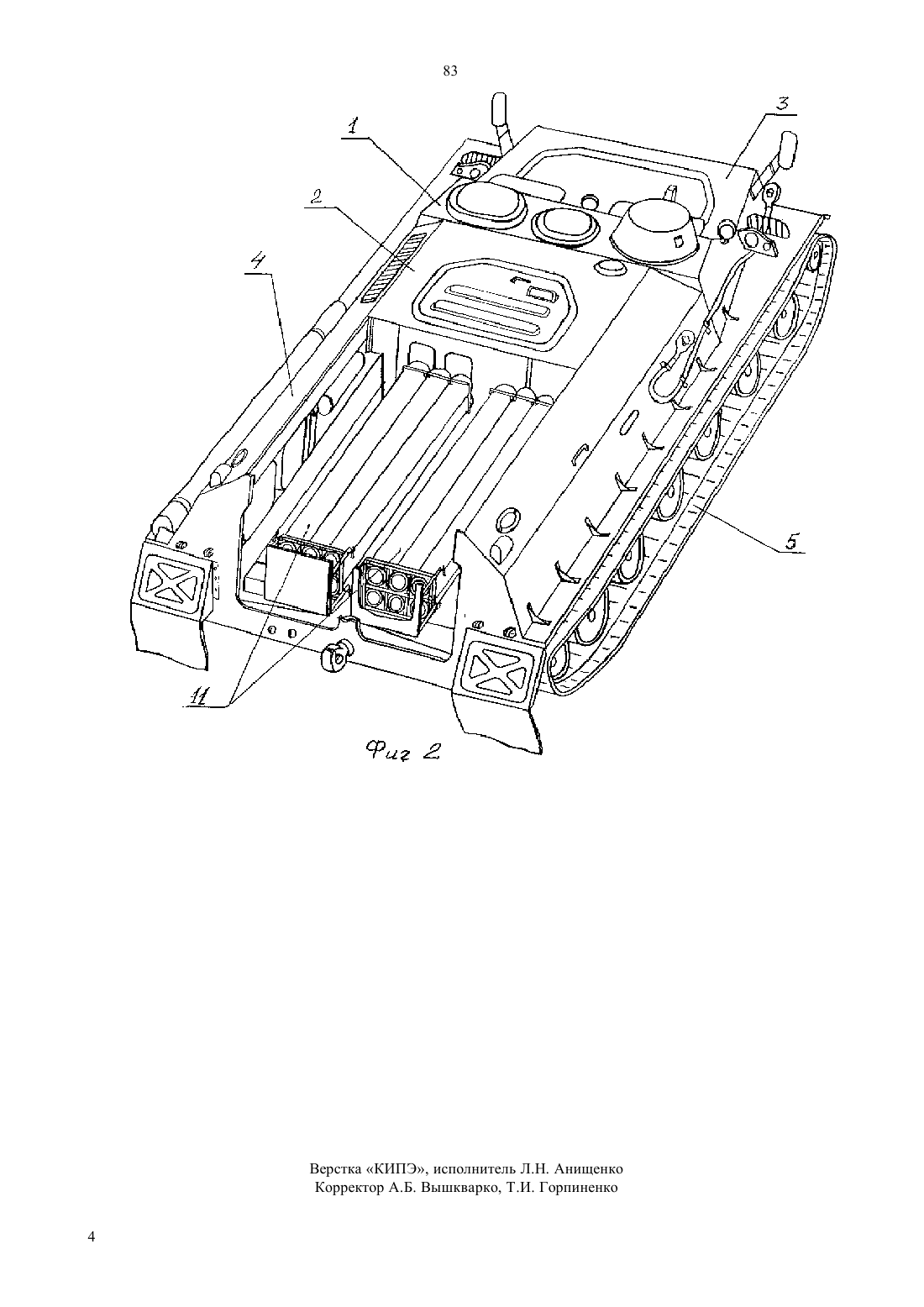

(51)7 41 3/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Сихимов Манас Камардинович Левин Александр Мейерович Хусаинов Марат Рахимович(54) РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ БМ-12 К(57) Полезная модель относится к боевой технике, в частности, к реактивным системам залпового огня. Техническим результатом является снижение уязвимости боевой машины и повышение удобства работы боевого расчета. Это достигается тем, что боевая машина реактивной системы залпового огня, содержащая легко бронированный тягач, имеющий корпус с отделениями управления, моторным, трансмиссионным и десантным, ходовую часть с гусеничным движителем и артиллерийскую установку реактивной системы залпового огня, в качестве легкобронированного тягача содержит тягач МТ-ЛБ, в качестве артиллерийской установки - артиллерийскую установку реактивной системы залпового огня БМ-12 К, имеющую станок с поворотной частью и неподвижной частью. На верхней наружной поверхности десантного отделения корпуса выполнена опорная рама, с которой соединена неподвижная часть станка, а на поворотной части станка закреплена рама с сиденьем для наводчика. Дополнительный комплект реактивных снарядов размещен в контейнерах в десантном отделении. 83 Полезная модель относится к боевой технике, в частности, к реактивным системам залпового огня. Известна боевая машина реактивной системы залпового огня (Боевая машина БМ-21. Техническое описание и инструкция по эксплуатации. Военное издательство МО СССР, М., 1977). Боевая машина содержит самоходное шасси автомобиля Урал-375 Д,на котором установлена артиллерийская установка реактивной системы залпового огня. Недостатками этой машины является недостаточная проходимость и уязвимость. В качестве ближайшего аналога выбрана боевая машина реактивной системы залпового огня (РСЗО)(. 1996, с. 735). Она содержит легкобронированный тягач,имеющий корпус с отделениями управления, моторным, трансмиссионным и десантным, ходовую часть с гусеничным движителем и артиллерийскую установку реактивной системы залпового огня, имеющую станок с вращающейся и неподвижной частями, который закреплен над десантным отделением корпуса. На крыше тягача над моторным отделением корпуса закреплен дополнительный комплект реактивных снарядов, кассета с трубами. Недостатком известного устройства являются высокая уязвимость из-за расположения дополнительного комплекта реактивных снарядов на крыше тягача и неудобство боевой работы расчета. В основу полезной модели положена задача создания боевой машины реактивной системы залпового огня, менее уязвимой и более удобной в боевой работе расчета. Технический результат снижение уязвимости боевой машины, повышение удобства боевой работы расчета. Для достижения этого результата боевая машина реактивной системы залпового огня, содержащая легкобронированный тягач, имеющий корпус с отделениями управления, моторным, трансмиссионным, десантным, ходовую часть с гусеничным движителем и артиллерийскую установку реактивной системы залпового огня, включающую закрепленный над десантным отделением корпуса станок с поворотной и неподвижной частями и дополнительный комплект реактивных снарядов, содержит в качестве легкобронированного тягача тягач МТ-ЛБ,а в качестве артиллерийской установки реактивной системы залпового огня - артиллерийскую установку реактивной системы залпового огня БМ-21 В, к верхней наружной поверхности десантного отделения закреплена опорная рама, с которой соединена неподвижная часть станка артиллерийской установки реактивной системы залпового огня БМ-21 В,причем на поворотной части станка закреплена рама сиденья для наводчика, а дополнительный комплект реактивных снарядов размещен в контейнерах в десантном отделении корпуса. На фиг. 1 изображена боевая машина реактивной системы залпового огня БМ-12 К в изометрии,общий вид спереди на фиг. 2 - боевая машина реак 2 тивной системы залпового огня БМ-12 К в поперечном разрезе в изометрии с частичным разрезом десантного отделения. Боевая машина реактивной системы залпового огня БМ-12 К содержит легкобронированный тягач МТ-ЛБ, имеющий корпус с отделениями управления 1, моторным 2, трансмиссионным 3 и десантным 4, ходовую часть с гусеничным движителем 5 и артиллерийскую установку реактивной системы залпового огня БМ-21 В. Артиллерийская установка реактивной системы залпового огня БМ-21 В включает станок с поворотной частью 6 и неподвижной частью 7, пакет направляющих труб 8, механизмы горизонтального и вертикального наведения, ручные приводы и прицельные приспособления. На верхней наружной поверхности десантного отделения 4 жестко закреплена опорная рама 9. Неподвижная часть 7 станка реактивной системы залпового огня БМ 21 В соединена с опорной рамой 9. На поворотной части 6 станка закреплена рама 10 с сиденьем для наводчика. В десантном отделении 4 корпуса размещен в контейнерах 11 дополнительный комплект реактивных снарядов. Боевая машина реактивной системы залпового огня БМ-12 К используется следующим образом. Она может вести огонь с подготовленной огневой позиции и с неподготовленной. При выходе боевой машины на огневую позицию наводчик для обеспечения боевой работы занимает сиденье 10, разворачивает пакет направляющих труб 8 по направлению ведения огня. С помощью прицельных приспособлений и ручных приводов он осуществляет горизонтальное и вертикальное наведение пакета направляющих труб 8 и производит выпуск (залп). Предлагаемая боевая машина реактивной системы залпового огня БМ-12 К способна вести одиночный и залповый огонь. После израсходования реактивных снарядов, находящихся в пакете направляющих труб 8, расчет достает через кормовые двери десантного отделения корпуса реактивные снаряды из контейнеров 11, осуществляет перезарядку пакета направляющих труб 8, и наводчик продолжает вести огонь. ФОРМУЛА ИЗОБРЕТЕНИЯ Боевая машина реактивной системы залпового огня, содержащая легкобронированный тягач,имеющий корпус с отделениями управления, моторным, трансмиссионным и десантным, ходовую часть с гусеничным движителем и артиллерийскую установку реактивной системы залпового огня, включающую закрепленный над десантным отделением корпуса станок с поворотной и неподвижной частями и дополнительный комплект реактивных снарядов, отличающаяся тем, что она в качестве легкобронированного тягача содержит тягач МТ-ЛБ, в качестве артиллерийской установки - артиллерийскую установку реактивной системы залпового огня БМ-21 В, а на верхней наружной поверхности де 83 сантного отделения корпуса закреплена опорная рама, с которой соединена неподвижная часть станка артиллерийской установки реактивной системы залпового огня БМ-21 В, причем на поворотной части станка закреплена рама сиденья для наводчика, а дополнительный комплект реактивных снарядов размещен в контейнерах в десантном отделении корпуса.
