Монтажная рама

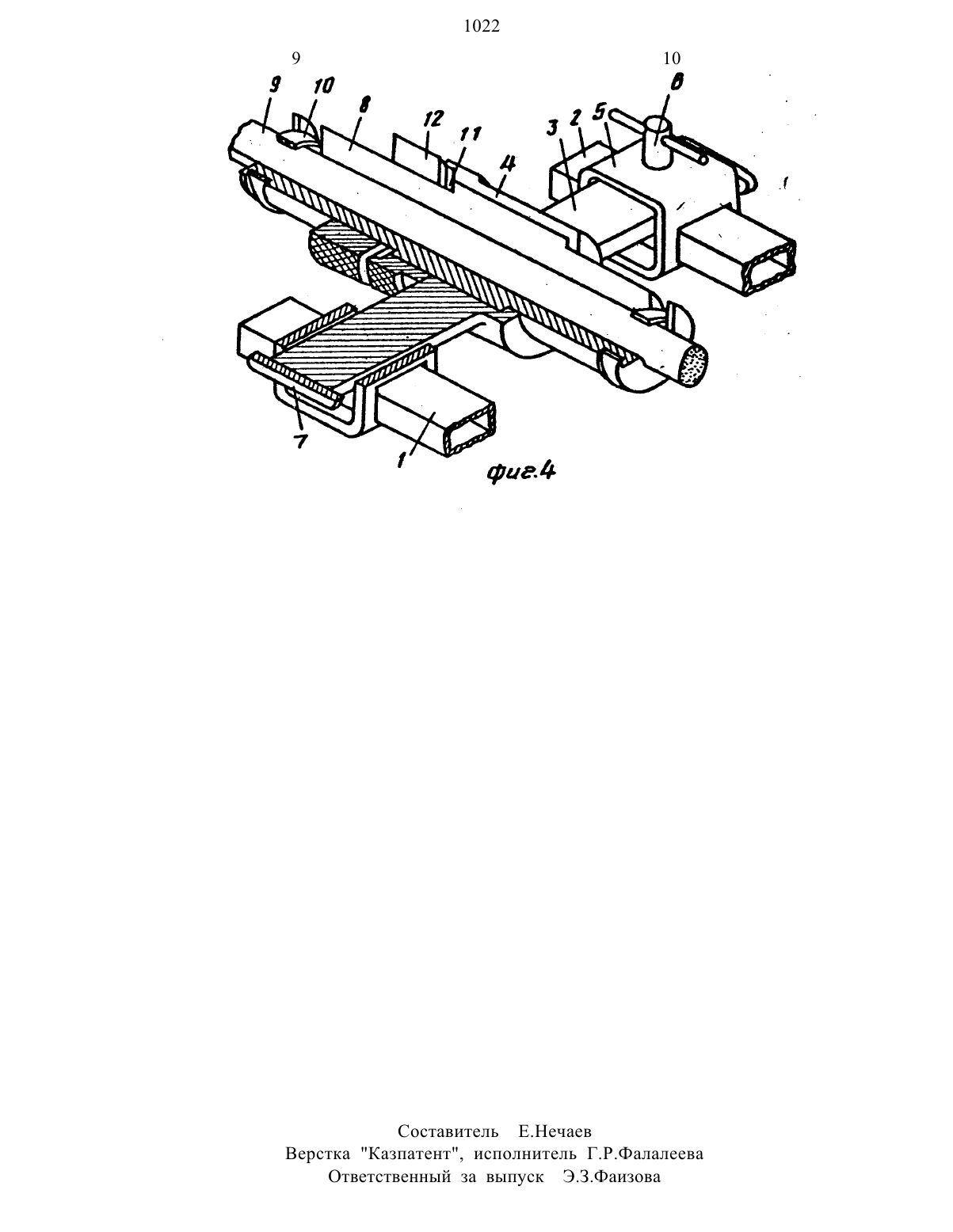

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Ю 723709, кл. Н 01 К 43/00, 1980.рама содержит основную 1 и дополни тельную 2 продольные штанги. Продолъ ые штанги 1 к 2 крепятся к крон 2 тейнам 3 муфты 4 при помощи держате ля 5, оснащенного эажимны винтом 6. Концевые участки кронтейнов 3 ос нащены съемнми ограничителями 7. трубчатая муфта 4 расположена поверх цилиндрической втулки 8 с возможностью свободного вращения. Муфта 4 выполнена с продольной сквозной прорезью, а втулка 8 - с продольным пазом такой же ширины. Для закрепленя конщов кабеля 9 служат эажиы 10.12 с радиальным вырезом. При работе устройства для обеспечения свободного доступа инструмента к сращиаемы жилам кабеля продольные штанги 1 и 2 поворачивают вокруг кабеля на необхо димый угол. 4 ил.изобретение относится к электротехнке в частности к технике монтажа и ремонта кабелей, и может быть использовано при сращивания жил коммуникационногоили телефонного кабеля.На фиг. 1 изображена монтажная рама. общий вид на фиг.2 - сечение АА на фиг.1 исходное состояние ВТУЛКИЙ МУФТЫ, соответствующее моменту укладки кабеля в узел крепления монтажной рамы на фиг.3 - то же,промежуточное положена муфты навтупке на фиг.4 - узел крепления кабеля в сборе.Монтажная рама содержит основную 1 и дополнтельную 2 продольные штанги, выполненные из тонкостенной прямоугольной трубы для удобства и иад дежности закрепления на них узла установки инструмента (не показан). Продольные штанги 1 и 2 крепятся к кронштейнам 3 трубчатой муфты 4 при помощ держателя 5, оснащенного зажимньшшвинтом 6. Кронштейн 3 могут быть выполнены как единое целое сприкрепляться к муфте 4 с помощью разъемиого соединения. Для исключения самопроизвольного соскальзывания держателей 5 с кронтейнов 3, например,при транспортировке монтажной рамы кольцевая часть кронтейна 3 оснащена съемни ограничителями 7. Трубчатая муфта 4 расположена поверх цилиндрической втулки 8 с возможностью свободного вращения.Муфта 4 и втулка 8 образуют узел крепления рамы, в том числе и конам сращиваемого кабеля 9,при помощ зажимов 10, в качестве которых в простейшем случае может быть использован затяжной ремень. Муфтад(см.фиг.2) выполнена с продольной сквозной прорезью, а втулка 8 - с продолънм пазом такой же ширины для укладки в узел крепленя концов сращиваемого кабеля 9. Соотношение ширины продольной прорези в муфте 4 и наружного диаметра втулки 8 таково, что г возможно свободное вращение муфты 4 по втулке 8 без радиального люфта при любым углах поворота (см.фиг 3).В конструкции узла крепления может быть предусмотрена установка спецн алъного стопорного винта или иногоприспособления для временной фиксации положения муфты 4 относительной втулки 8. для предотвращения осевого смещения муфты 4 по втулке 8 их соприкасающиеся цилиндрические поверхности имеют ступенчалый профиль (см.фиг.4),в положение муфты 4 на втулке 8 в осевом направлении зафиксировано съемной стопорной шайбой 11, имеющей радиальную прорезь, совпадающую с прорезью в муфте 4 и равную ей по шрине. На втулке 8 со стороны стопорной шайбы11 с помощью разъемного соединения неподвижно укреплено кольцо 12, также имеющее радиальный вырез, равный по ширине вырезу во втулке 8 и совпадающий с ним по направлению.до установки на месте производства работ монтажная рама находится в разобранном виде. Базовый рабочий комплект монтажной рамы содержит две продольные штанги 1 и 2, четыре зажима 10, узел установки инструмента и два узла крепления в сборе, каждый из которых образоваи муфтой 4 с кронштейнами 3 и огранчителями 7, держателями 5 с зажимными винтами 6, втулкой 8, стопорной шайбой 11, кольцо 12. Кронштейны 3 могут быть выполнены как единое целое с муфтой 4, либо могут прикрепляться к муфте 4 при помощи разъемного соединения,ччто необходимо для образования монтажной рамы по необходимости с двумя илн одной продрлъны штангами.Рама с двумя продольным штангами используется для сращивания конов кабеля, находящихся на весу. Подобная ситуация типична при проведении ремонтны или монтажны работ на воздушных кабельныи линях а также в нештатни ситуациях, вознкающих на кабельным линиях, например, в результате авари стихийных бедствиях и т.д. приводящ к обрыву кабеля на незакрепленном участке или в трУцнодоступиом месте. нештатные ситуации на кабельых линиях имеют место, в частности, в практике работы инженерно-сейсмометрической службы, основной задачей которой является наблюдение за поведенем здани и сооружений при землетрясениях либо в условиях искусственным диамических воздействий, осуществляемыи при помощи взрывов или мощиой внбромашн. Необходмость сращиваня кабеля.при этом возникает при проведени ремонтно-вос 1022становительных и других работ, когда сращваемые концы кабеля оказываются на весу и могут быть расположены в неудобном или труднодоступном месте. Необходимость образования из базового рабочего комплекта монтажной рамы с одной продольной штангой характерна,например, в случае сращивания кабеля,закрепляемого на консолях, занятых другими кабелями, либо на одноместных консолях. В этой ситуации для зак репления монтажной рамы на месте про изводства работ втулки 8 узлов крепления рамы следует оснастить основными крепежными элементам, которымнос нащен прототип и включить эти элементы в состав базового рабочего комплекта монтажной рамы. Приведенная на фиг.1 и 4 конструкция узлов крепленя предназначена для образования монтажной рам с двумя продольными штангами. Такая монтажная рама предназначена в основном для сращивания незакрепленных концов кабеля, т.е. концов кабеля, находящихся на весу, с возожностью дополнительного закрепления рамы на месте производства работ за счет искусственного образования временной жесткой механической связи между внешними свободными участками втулок узлов крепления и неподвижными элементами (консолями, скобами,стойкам и т.п.).Устройство работает следующим образом.Один из концов кабеля, подготовленных к сращиванию, укладывают впродольный паз, например, левого (по фиг.). узла крепленя монтажной рамы н закрепляют с помощью зажимов 10,после чего аналогично укладывают второй конец кабеля в правый узел крепленя. Муфта 4 каждого узла крепления долна свободно проворачиваться на втулке 8, не задевая уложенного впродолъный лаз втулки 8 конца кабеля. Далее поочередно устанавливают в держатели 5 основную 1 и дополнтельную 2 продольные штанги. Штанги 1 н 2 фиксируют в требуемом положении при помощи зажимах винтов 6, при этом должно обеспечиваться свободное взавмосвязанное через штанги 1 и 2 проворачиваемые ну 4 лы 4 на втулке 8 левого и правого узлов крепления монтажной ранит Затрудненное вращение муфт 4 на втулках 8 может быть вызвано перекосом монтажной раы,/что уст 6раняют изменениеьа установочной длины основной и дополнительной 2 продольных штанг в держателях 5. В случае необходимости монтажную раму дополнительно прикрепляют к неподвижным элементам (скобам, стойкам и т.п.) для чего используют временные зажимы типа струбцин. При этом зажимом эахвапявают и фиксируют внешние свободные участки втулок 8 узловкреплени рамы, сам же зажим должен быть механически прикреплен к неподвижным элементам (скобам стойкам н т.п.). Выполнене технологических операций по сращиванию кабеля осуществляют с использованием специализированного инструмента, укрепляемого либо только на основной 1 штанге, либо на основной и дополнтельной штангах одновременно. Сращивание жил кабеля и формирование сростков выполняют строго по повнвам для чего в необходимом случае осуществляют поворот продольных штанг 1 и 2 с инструментомна требуемй угол, для обеспечения доступа инструмента к сращнваемым жилам кабеля. Для удобства поворота штанг 1 н 2 на требуемый угол пару сил вращающего момента прикладывают между кронштейнами 3 (муфтой 4) и кольцом 12, жестко связанным с втулкой 8 При выполнении монтажных работ фиксацию установленного угла поворота муфты 4 на втулке 8 выполняют,например, при помощи зажимного винта(не показан), резьба под которой выполнена в муфте 4 в радиальном направлении.Выполнена технологических операций по восстановлению изолирующих,экранирующих и защитных покровов кабеля с нспольэованием расходного материала в виде проволоки или ленты осуществляют следующим образом. Расходный материал наматывают на спецнальную катушку с осью, которую прикрепляют на первой или второй продольной штанге с возможностью свободного сматывания расходного материала и перемещения катушки вдоль продольной штанги. при свободном вращении продольных штанг монтажной раны вокруг кабеля расходным матерН 8 Л 0 М Рв номерно покрывают восстанавливаемый участок покрова кабеля. С завершением работ по сращиванию кабеля монтажнуюраму демонтируют, для чего, освобождая зажимные винты 6, снимают основ 1022ную и дополнительную 2 продольные штанги. Затем, освобождая важны 10,снимают узлы крепления рам с кабеля.Возможность осуществления поворота продольны штанг с установленным на них специализированным инструментом вокруг сращиваемого участка кабеля выгодно отличает предлагаемоеустройство от известного тем, что инструмевт может быть подведен к сращиваемым токопроводящм жилам кабеля с произвольного направления. Это позволяет легко осуществлять качественное соединение токопроводящих жил кабеля строго по повивам (послойно) со строгим соблюдением последовательности соединения жил в каждом слое, что повышает качество монтажа иудобства устройства в эксплуатации.использование предлагаемого УСТройства с поворотным продольнми штангами дает возможность оснастить по крайней мере одну продольную штангу катушкой с расходным материалом в виде проволоки ил ленты, что дает возможность простым и доступнм путем(за счет.вращения штанг) восстанавливать изолирущие экранирующие и защитные покровы кабеля на сращенном участке.Таким образом, изобретена обеспечивает снижение трудоемкости монтажнни работ за счет повышеня удобства устройства в эксплуатации снижене времени на выполнение работ посращиванию кабеля исключение неоправданых потерь кабельной продукции при сращивании кабеля за счет исключения искуствениого изменения длины кабеля (обрезка кабеля) до наиболее удобного и подходящего места по трассе кабеля, где выполняется его сращивание расщирение области использования за счет применения стандартного баэового комплекта монтажной рамы, дополняемого в необходимых случаях вспомогательыми функциональными элементами, позволяющими эксплуатировать монтажную раму в различных производственни ситуациях.Монтажная рама, содержащая про дольную штангу и два узла крепленияс зажиами для закрепления концов кабеля, о т л и ч а ю щ а я с я тем,что, с целью повышения удобства в эксплуатации и повышения качества монтажа, рама оснащена дополнительной продольной штангой, а узл крепления выполнены в виде цилиндрической втулки н свободно вращающейся на ней без осевого смещеня муфты, имеющей продольную прорезь, совпадающую с продольнм пазом втулки для укладки в узел крепления концов сращиваемого кабеля, причем зажимы для закрепления концов кабеля выполнены на втулках, а основная и дополнтельная продольные штанги механически связаны
