Покрытие здания

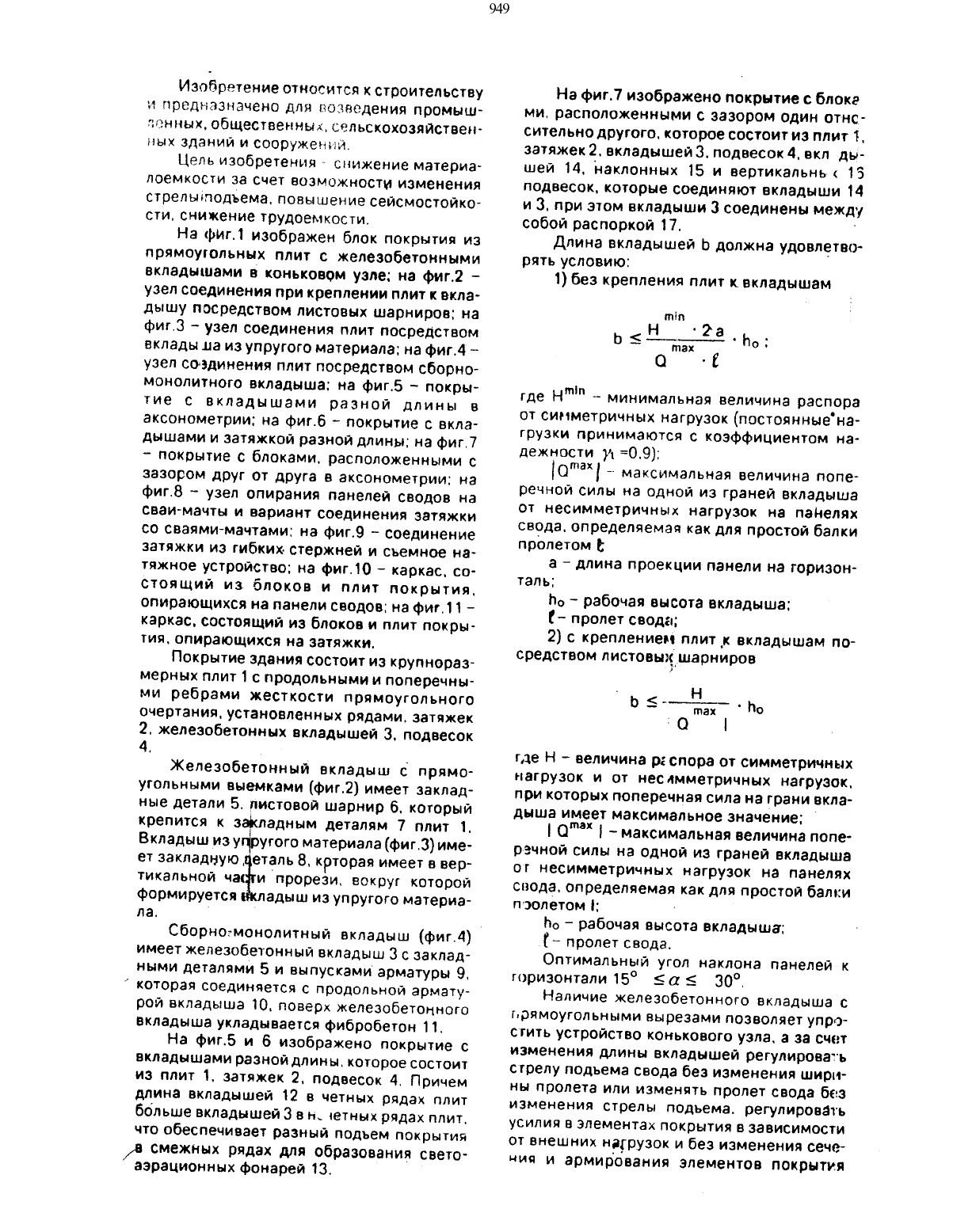

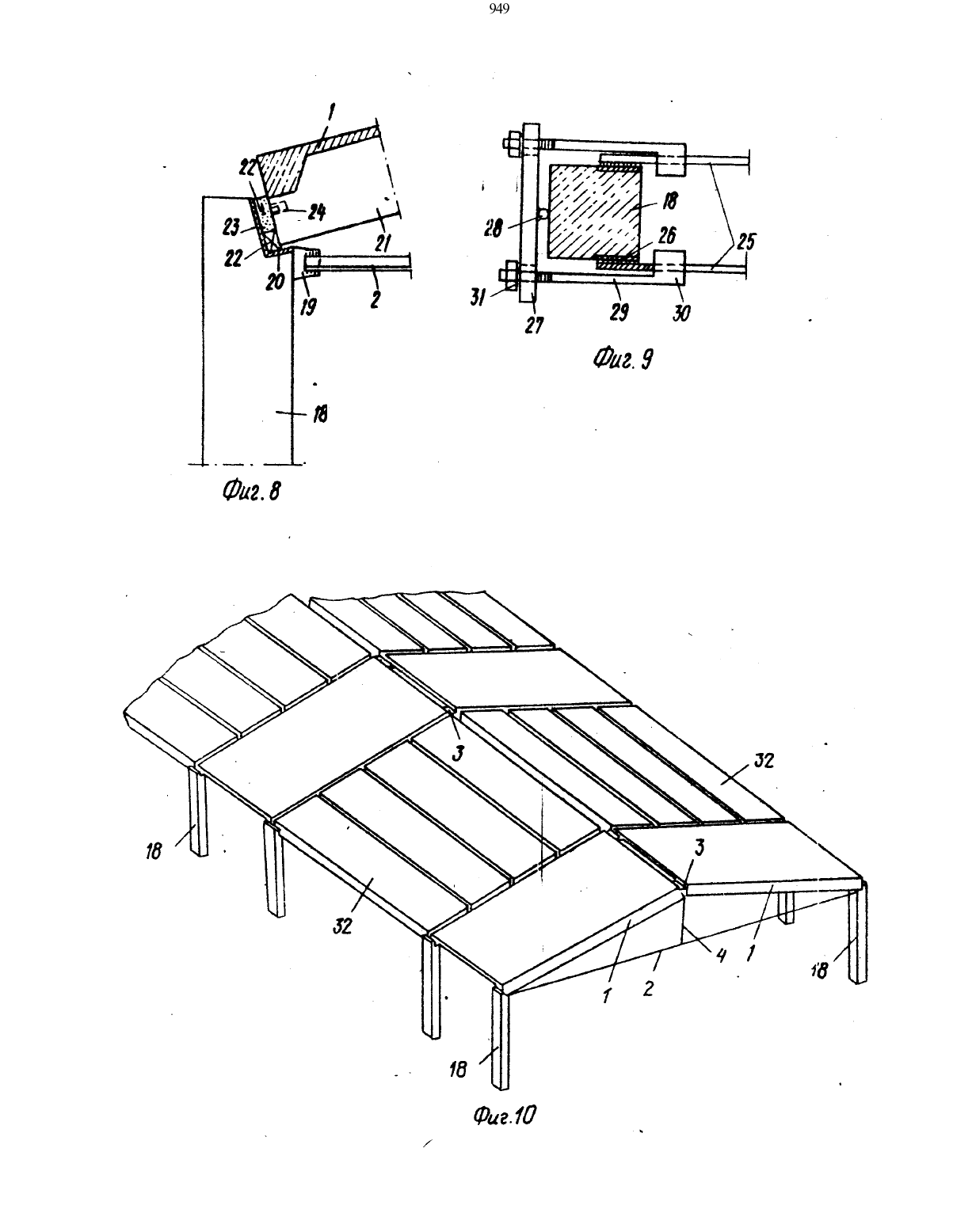

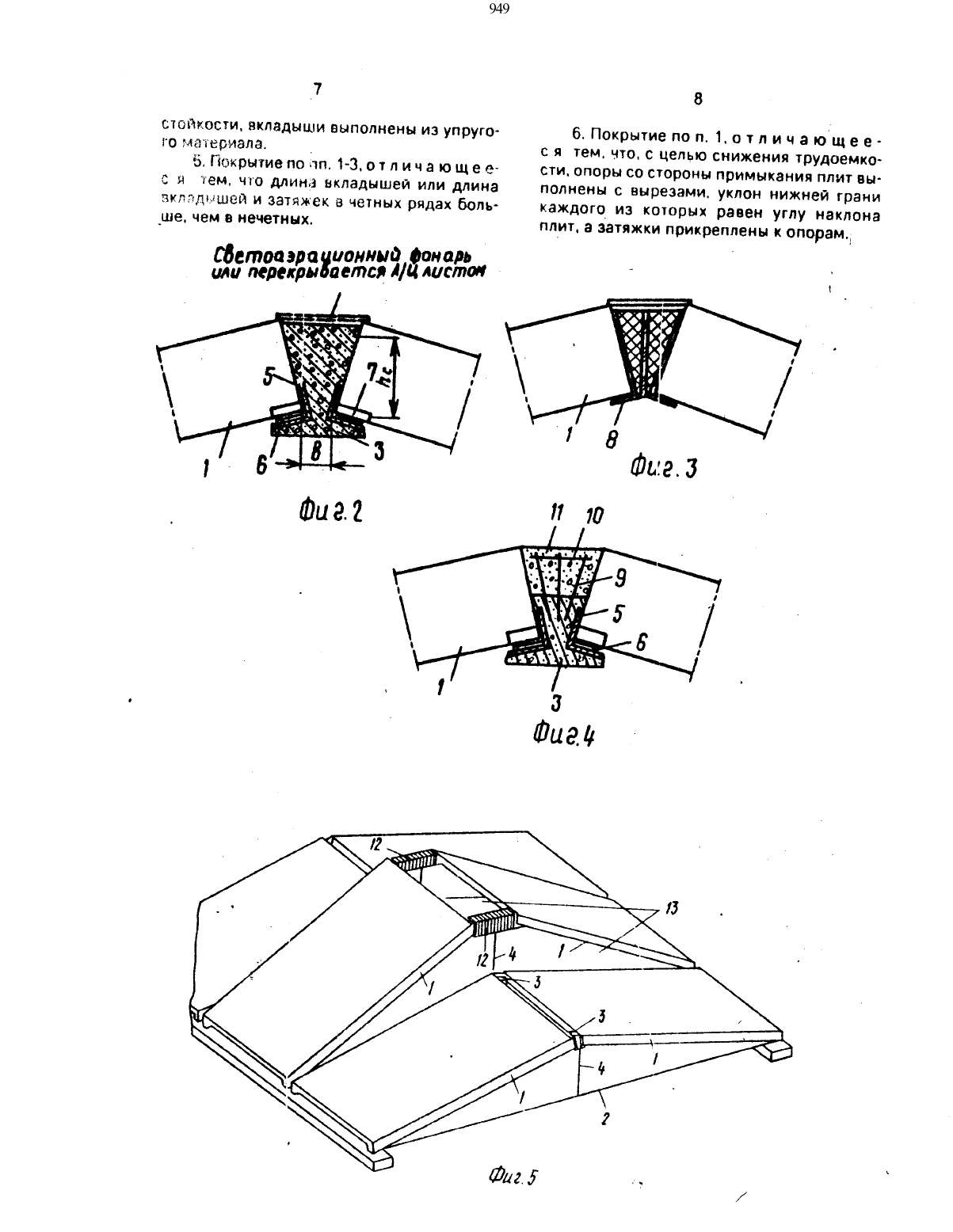

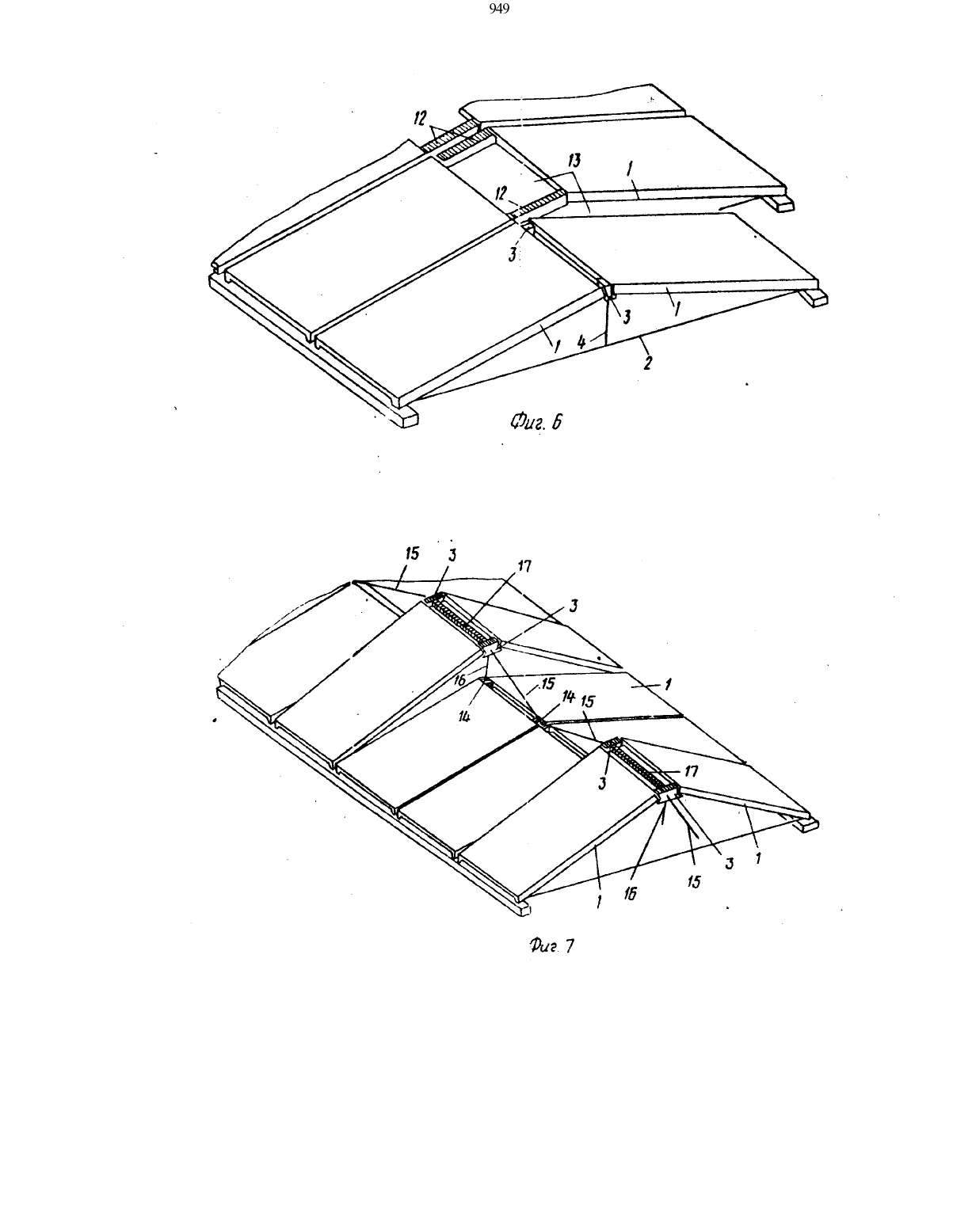

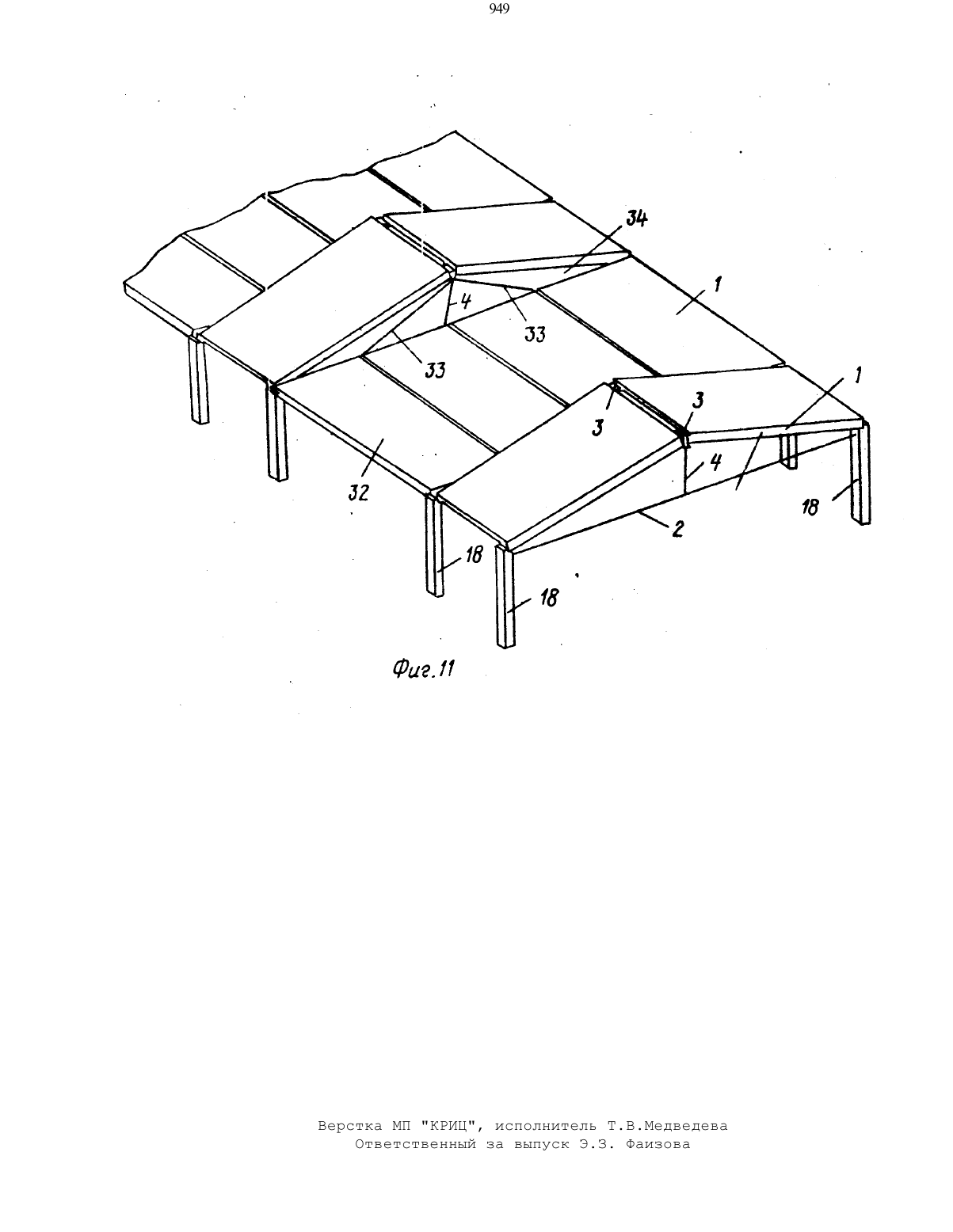

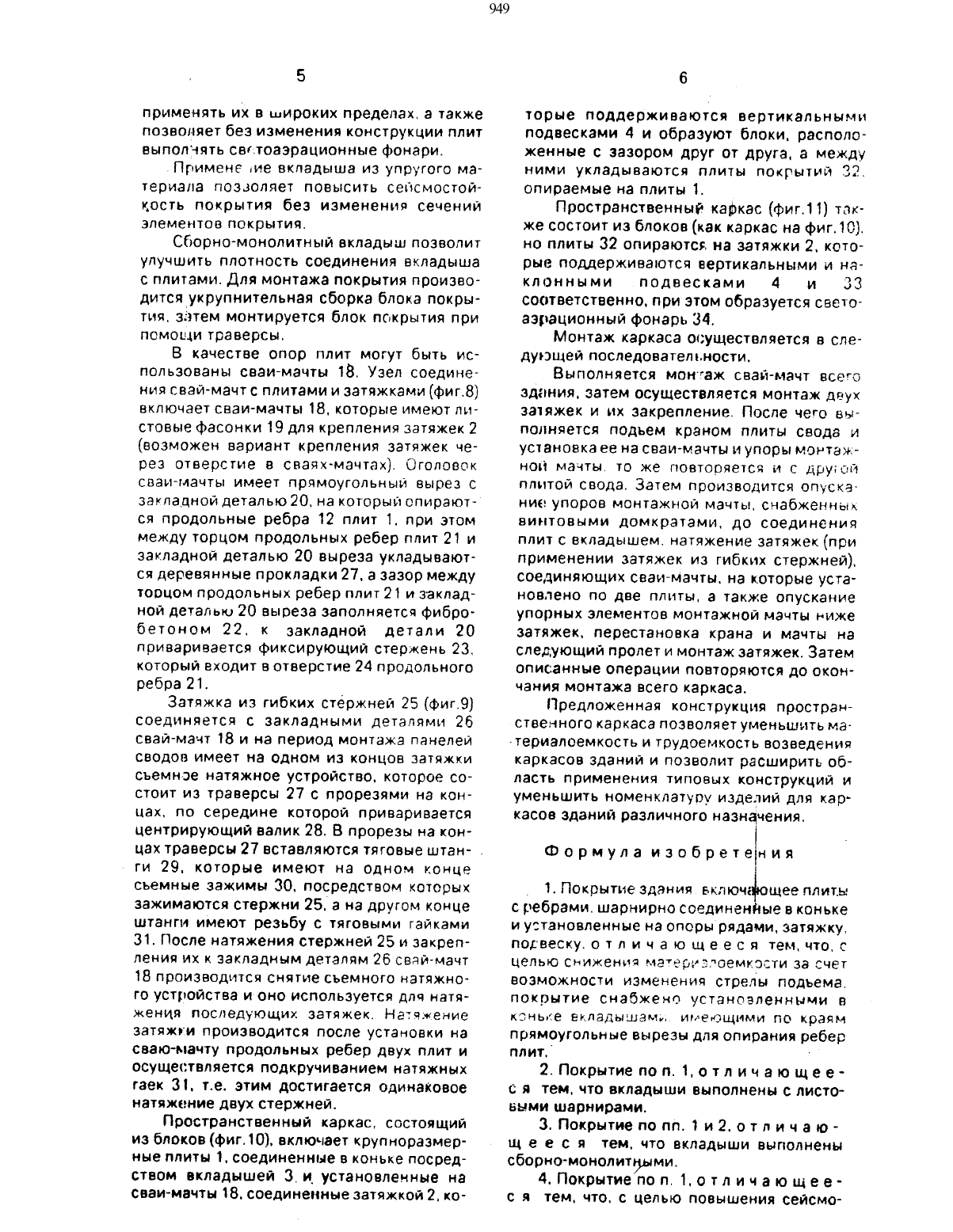

Изобретение относится х строительству и предназначено для возведения промышпенных, общественных. сельскохозяйственных зданий и сооружений.Цель изобретения - снижение материалоемкости за счет возможности изменения стрелыгподьема. повышение сейсмостойкости. снижение трудоемкости.На фит изображен блок покрытия из прямоугольных плит с железобетонными вкладышами в коньковом узле на фиг.2 узел соединения при креплении плит к вкладышу посредством листовых шарниров на фиг.3 узел соединения плит посредством вклады да из упругого материала на фиг.4 узел соэдинения плит посредством сборномонолитного вкладыша на фиг.5 - покрытие с вкладышами разной длины в аксонометрии на фиг.6 покрытие с вкладышами и затяжкой разной длины на фиг.7 покрытие с блоками. расположенными с зазором дРУг от друга в аксонометрии на фиг.8 узел опирания панелей сводов на сваи-мачты и вариант соединения затяжки со сваями-мачтами на Фиг.9 соединение затяжки из гибких стержней и съемное натяжное устройство на Фиг.1 О каркас. состоящий из блоков и плит покрытия. опирающихся на панели сводов на фиг 1 каркас. состоящий из блоков и плит покрытия. опирающихся на затяжки.Покрытие здания состоит из крупноразмерных плит 1 с продольными и поперечными ребрами жесткости прямоугольного очертания. установленных рядами. затяжек 2, железобетонных вкладышей 3. подвесок 4.Железобетонный вкладыш с прямоугольными выемками (фиг.2) имеет закладные детали 5. листовой шарнир б. который крепится к закладным деталям 7 плит 1. Вкладыш из угругого материала (фиг.3) имеет закладную. еталь 8, крторая имеет в вертикальной ЧЭЕИ прорези, вокруг которойформируется 2 ладыш из упругого материала.имеет железобетонный вкладыш 3 с закладными деталями 5 и выпусками арматуры 9. которая соединяется с продольной арматурой вкладыша 10. поверх железобетонного вкладыша укладывается фибробетон 11.На фиг.5 и 6 изображено покрытие с вкладышами разной длины. которое состоит из плит 1. затяжек 2. подвесок 4. Причем длина вкладышей 12 в четных рядах плит больше вкладышей 3 в н гетных рядах плит. что обеспечивает разный подъем покрытия/в смежных рядах для образования светоаэрационных фонарей 13.На фиг.7 изображено покрытие с блоке ми. расположенными с зазором один отнссительно другого. которое состоит из плит 1. затяжек 2. вкладышей 3. подвесок 4. вкл дышей 14. наклонных 15 и вертикальнь 15 подвесок. которые соединяют вкладыши 14 и 3. при этом вкладыши 3 соединены между собой распоркой 17.1) без крепления плит к вкладышамгде Н минимальная величина распора от симметричных нагрузок (постояннынагрузки принимаются с коэффициентом надежности у 1 О.9)Ют максимальная величина поперечной силы на одной из граней вкладыша от несимметричных нагрузок на панелях свода. определяемая как для простой балки пролетом Еа длина проекции панели на горизонтальгде Н величина р спора от симметричных нагрузок и от нес лмметричных нагрузок. при которых поперечная сила на грани вкладыша имеет максимальное значениеОт максимальная величина поперечной силы на одной из граней вкладыша ог несимметричных нагрузок на панелях свода. определяемая как для простой балки пэолетом ПОптимальный угол наклона панелей к горизонтали 15 а 3 О.Наличие ЖЭПЭЗОбВТОННОГО ВКЛЭДЫШЗ С прямоугольными вырезами позволяет упростить устройство конькового узла. а за счет изменения длины вкладышей регулировать стрелу подъема свода без изменения ширины пролета или изменять пролет свода без изменения стрелы подъема. регулировать усилия в элементах покрытия в зависимости от внешних нагрузок и без изменения сечения и армирования элементов покрытияприменять их в широких пределах. а также позволяет без изменения конструкции плит выполчять свгтоаэрационньяе фонари.Примене ие вкладыша из упругого материала позволяет повысить сейсмостойкость покрытия без изменения сечении элементов покрытия.Сборно-монолитный вкладыш позволит улучшить плотность соединения вкладыша с плитами. Для монтажа покрытия производится укрупнительная сборка блока покрытия. затем монтируется блок покрытия при помощи траверсы.В качестве опор плит могут быть использованы сваи-мачты 18. Узел соединения свай-мачт с плитами и затяжками (фиг.8) включает сваи-мачты 18. которые имеют пистовые фасонки 19 для крепления затяжек 2(возможен вариант крепления затяжек через отверстие в сваях-мачтах). Оголовок сваи-глачты имеет прямоугольный вырез С закладной деталью 20. на который опираются продольные ребра 12 плит 1. при этом между торцом продольных ребер плит 21 и закладной деталью 20 выреза укладываются деревянные прокладки 27. а зазор между тооцом продольных ребер плит 21 и закладной деталью 20 выреза заполняется фибробетоном 22. к закладной детали 20 приваривается фиксирующий стержень 23. который входит в отверстие 24 продольного ребра 21.Затяжка из гибких стержней 25 (фиг.9) соединяется с закладными деталями 26 свай-мачт 18 и на период монтажа панелей сводов имеет на одном из концов затяжки съемное натяжное устройство. которое состоит из траверсы 27 с прорезями на концах, по середине которой приваривается центрирующий валик 28. В прорезы на кон 949ги 29. которые имеют на одном конце съемные зажимы 30. посредством которых зажимаются стержни 25. а на другом конце штанги имеют резьбу с тяговыми гайками 31. После натяжения стержней 25 и закрепления их к закладным деталям 26 свай-мачт 18 производится снятие съемного натяжного устройства и оно используется для натяжения последующих затяжек. Натяжение затяжки производится после установки на сваю-ьтачту продольных ребер двух плит и осуществляется подкручиванием натяжных гаек 31. т.е. этим достигается одинаковое натяжение двух стержней. Пространственный каркас. состоящий из блоков (фиат). включает крупноразмерные плиты 1. соединенные в коньке посредством вкладышей 3. и установленные на сваи-мачты 18. соединенные затяжкой 2. ко 6торые поддерживаются вертикальными подвесками 4 и образуют блоки, расположенные с зазором друг от друга. а между ними укладываются плиты покрытий 732. опираемые на плиты 1.Пространственный каркас (фит 1) также состоит из блоков (как каркас на фипЮ). но плиты 32 опираются на затяжки 2. которые поддерживаются вертикальными и наклонными подвесками 4 и 33 соответственно, при этом образуется светоаэрационный фонарь 34.Монтаж каркаса осуществляется в следующей последовательности.Выполняется монтаж свай-мачт всего здания. затем осуществляется монтаж двух затяжек и их закрепление, После чего выполняется подъем краном плиты свода и установка ее на сваи-мачты и упоры монтажной мачты. то же повторяется и С дРУгой плитой свода. Затем производится опускание упоров монтажной мачты. снабженных винтовыми домкратами, до соединения плит с вкладышем. натяжение затяжек (при применении затяжек из гибких стержней). соединяющих сваи-мачты. на которые установлено по две плиты. а также опускание упорных элементов монтажной мачты ниже затяжек, перестановка крана и мачты на следа/тощий пролет и монтаж затяжек. Затем описанные операции повторяются до окончания монтажа всего каркаса.Предложенная конструкция пространственного каркаса позволяет угленьшить ма ГЗОИЭЛОЕМКОСТЬ И ГОУДОЕМКОСТЬ ВОЗВЭДЕНИЯкаркасов зданий и позволит расширить область применения типовых конструкций и уменьшить номенклатуру изделий для каркасов зданий различного назначения.1 1. Покрытие здания включгнощее плиты с ребрами. шарнирно соединенные в коньке и установленные на опоры рядами, затяжку,подвеску. о т л и ч а ю щ е е с я тем. что. с цепью Снижения материалоемкости за счет возможности изменения стрелы подъема. покрытие снабжено установленными в КЭНЬКЭ ЕКЛЗДЫШЗМБ/ь ИМОЩИМИ ПО КОЭЯМ прямоугольные вырезы для опирания ребер плитф 2. Покрытие поп. 1.отл ичающеес я тем. что вкладыши выполнены с листовыми шарнирами. 3. Покрытиепопп. 1 и 2.отличающ е е с я тем. что вкладыши выполнены сборно-монолит ми. 4. Покрытие по п. 1.отл ичающеес я тем. что. с целью повышения сейсмо 949стойкости, вкладыши выполнены из упругого глатвриапа. Аб. Покрытие по пп. 13. от п и ч а ю щ е ес я тем. что длина вкладышей или длина вкладышей и затяжек а четных рядах боль ШВ, ЧЕМ В нечетных.6. Покрытие поп. Ъотпичающеес я тем. что. с целью снижения трудоемкости. опоры со стороны примыкания плит выполнены с вырезами. уклон нижней грани каждого из которых равен углу наклона плит. а затяжки прикреплены к опорам
