Несущий каркас навесного фасада здания

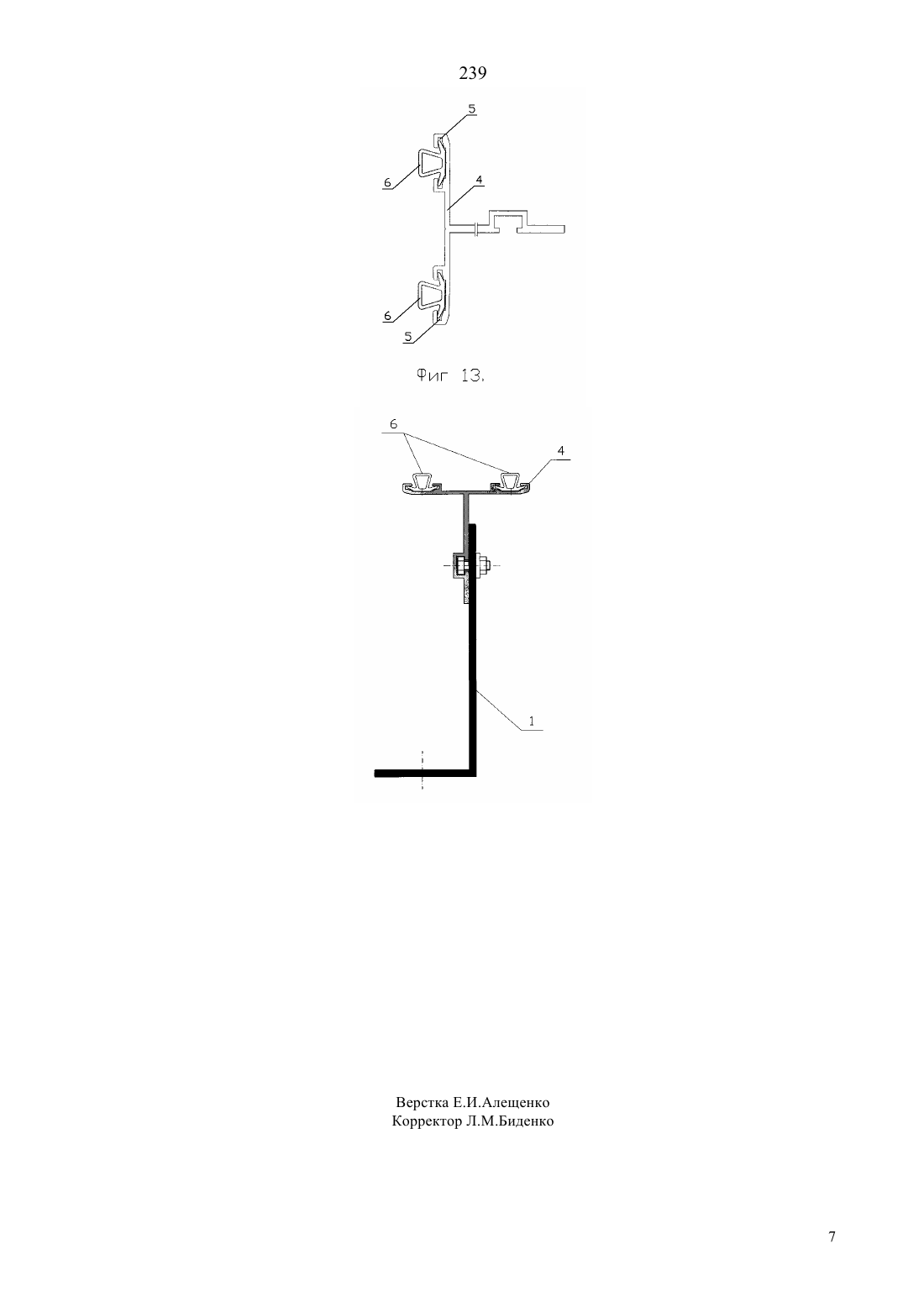

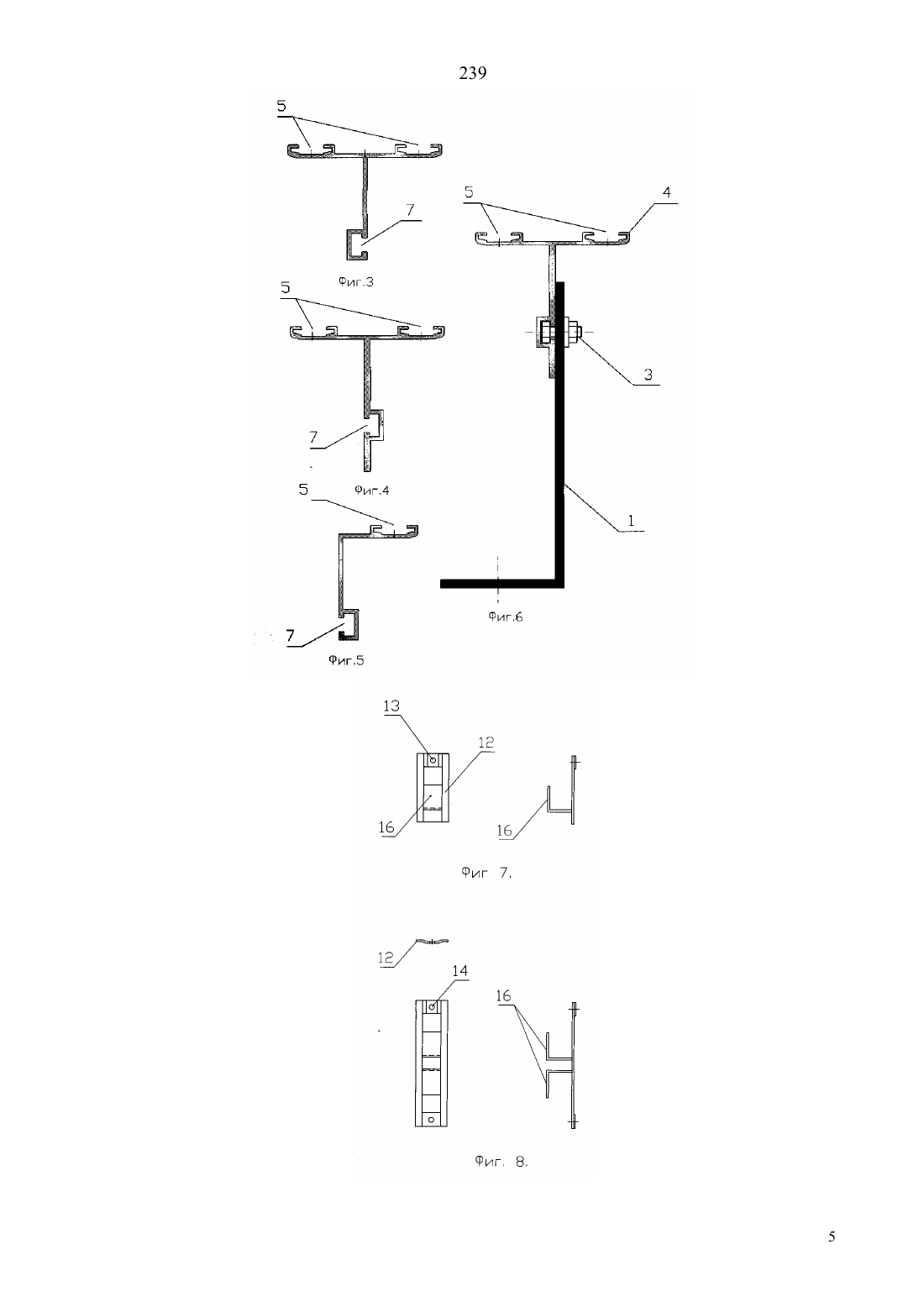

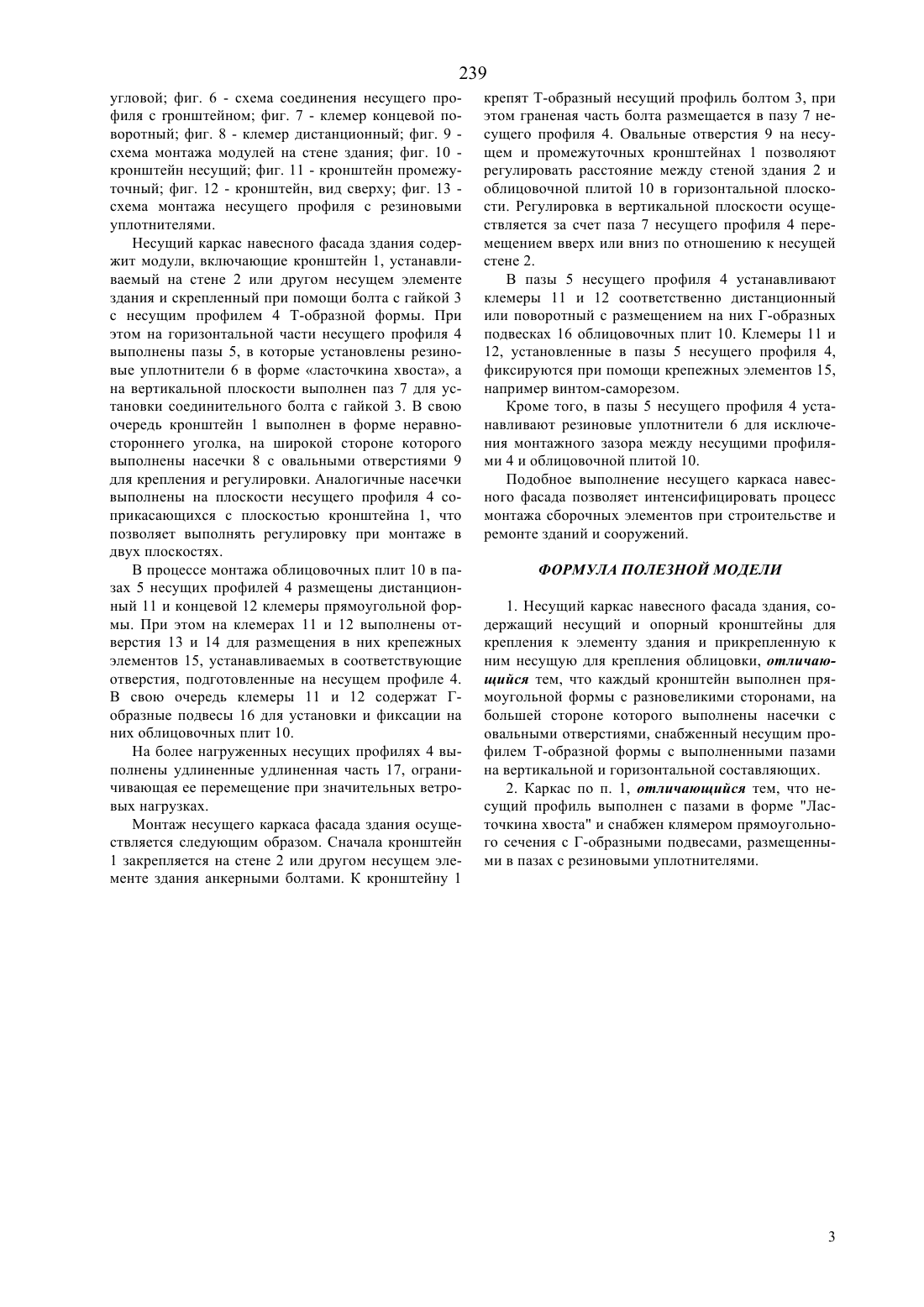

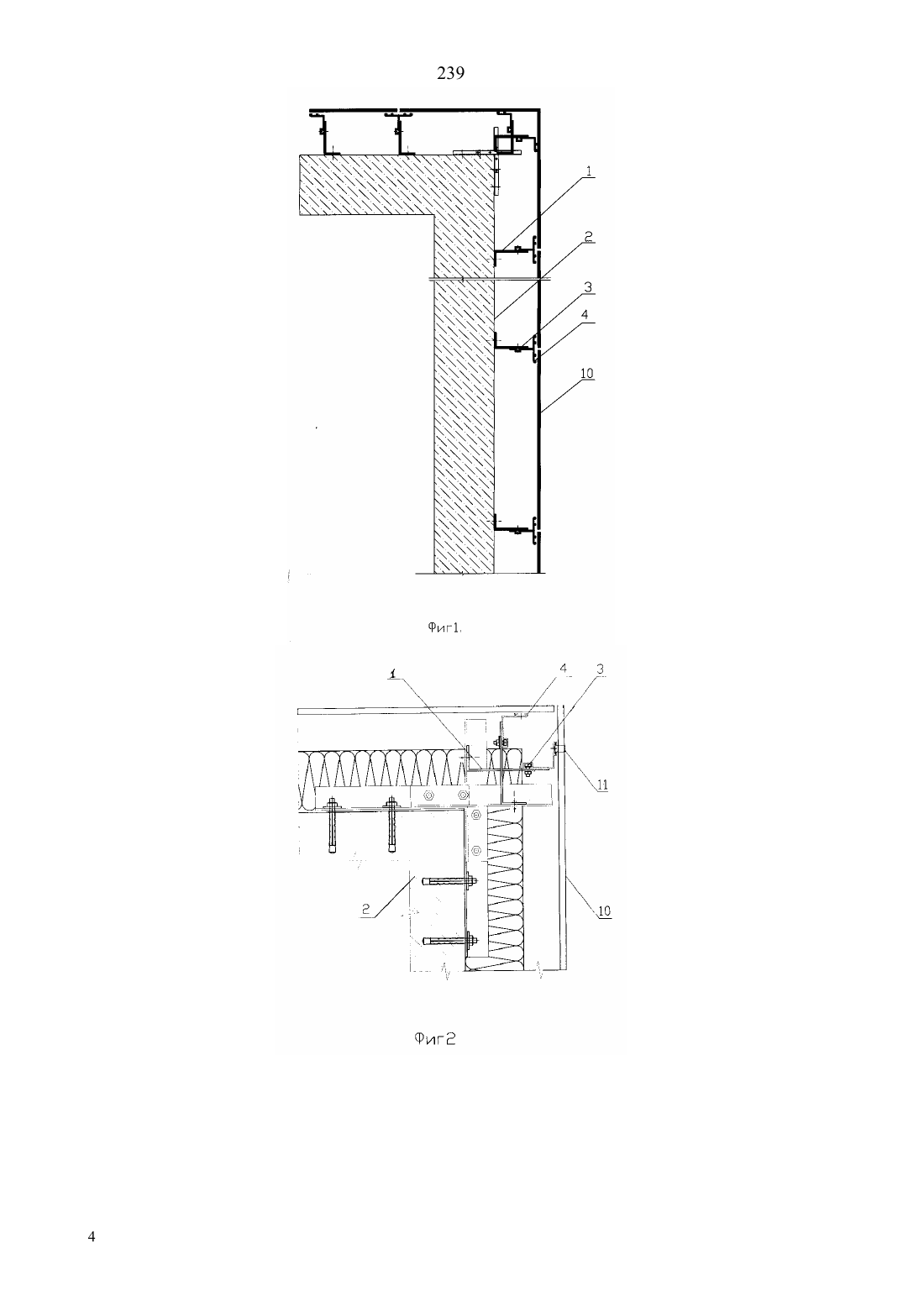

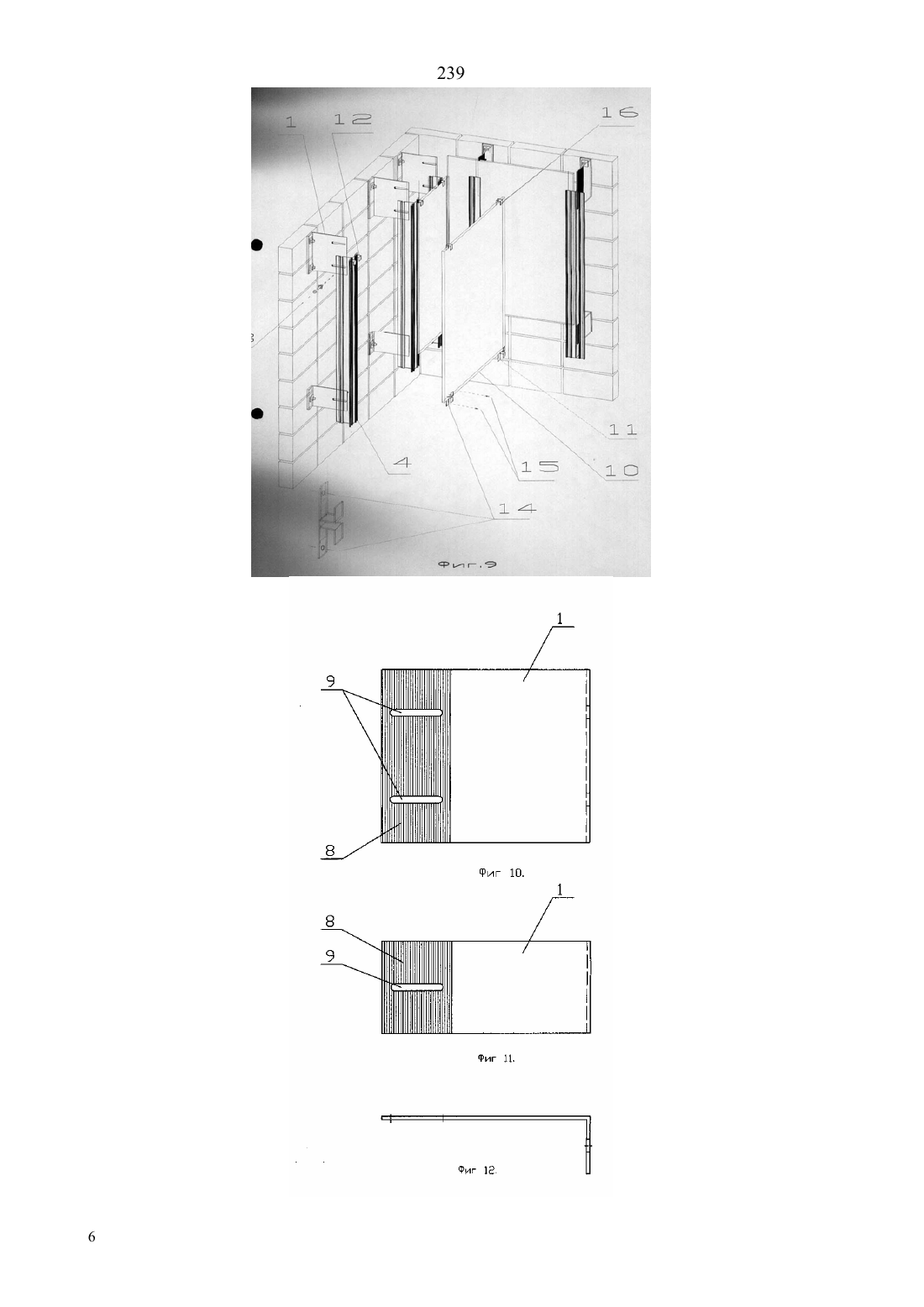

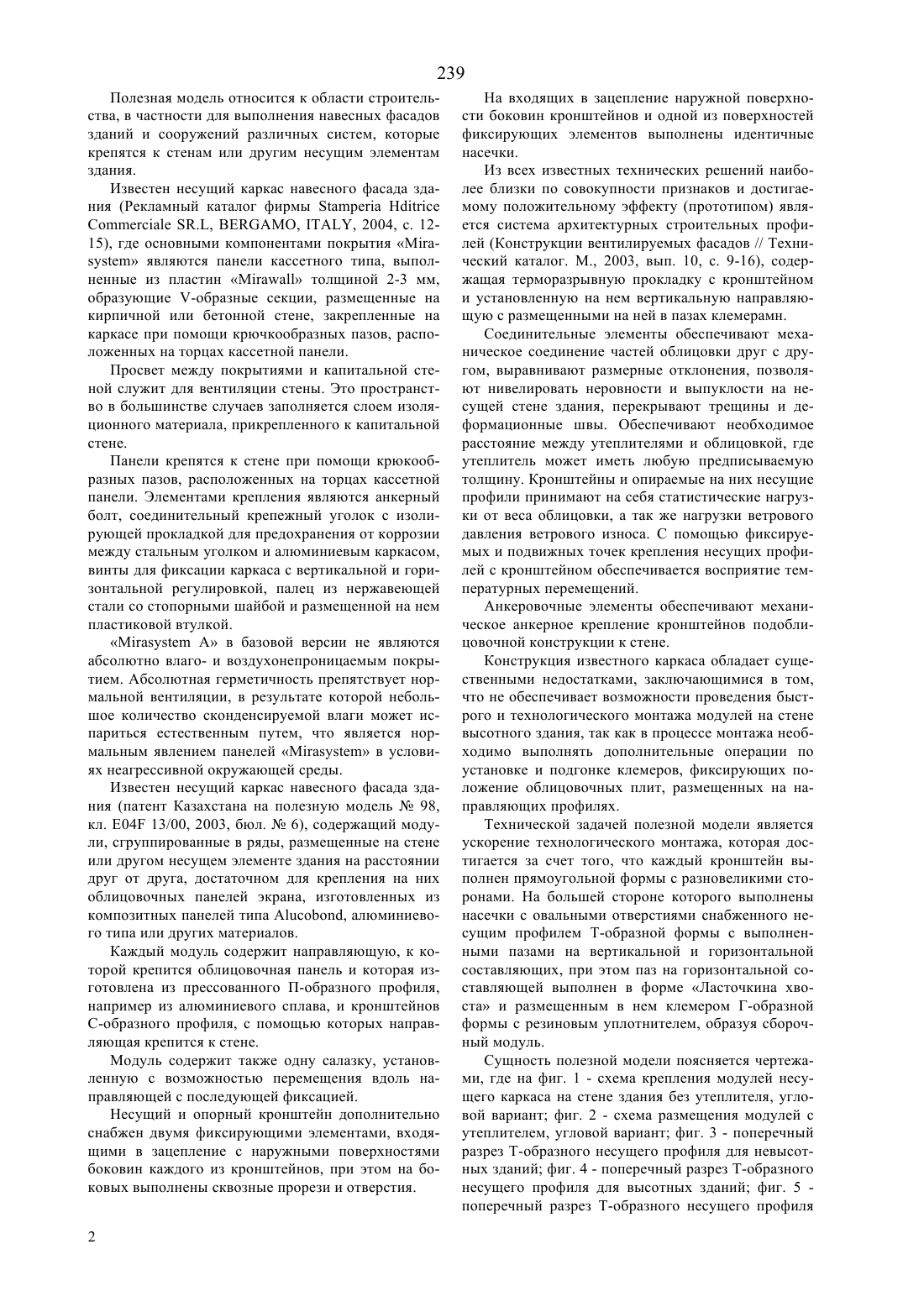

(51)7 04 13/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Конструкция вентилируемых фасадов // Технический каталог. М., 2003, вып. 10, с. 9-16(54) НЕСУЩИЙ КАРКАС НАВЕСНОГО ФАСАДА ЗДАНИЯ(57) Полезная модель относится к области строительства, в частности для выполнения навесных фасадов зданий и сооружений, которые крепятся к несущим элементам зданий и сооружений. Технической задачей полезной модели является ускорение технологического монтажа, которая достигается за счет того, что каждый кронштейн 1 вы полнен прямоугольной формы с разновеликими сторонами, на большей стороне которого выполнены насечки с овальными отверстиями снабженного несущим профилем 4 Т-образной формы с выполненными пазами на вертикальной и горизонтальной составляющих и размещенными при этом в пазе горизонтальной составляющей размещены клямеры прямоугольной формы с резиновыми уплотнителями 6. Подобное выполнение несущей каркаса позволяет сократить время на сборку конструкции и упростить технологический монтаж фасада здания или сооружения. 239 Полезная модель относится к области строительства, в частности для выполнения навесных фасадов зданий и сооружений различных систем, которые крепятся к стенам или другим несущим элементам здания. Известен несущий каркас навесного фасада здания (Рекламный каталог фирмы., , , 2004, с. 1215), где основными компонентами покрытияявляются панели кассетного типа, выполненные из пластинтолщиной 2-3 мм,образующие -образные секции, размещенные на кирпичной или бетонной стене, закрепленные на каркасе при помощи крючкообразных пазов, расположенных на торцах кассетной панели. Просвет между покрытиями и капитальной стеной служит для вентиляции стены. Это пространство в большинстве случаев заполняется слоем изоляционного материала, прикрепленного к капитальной стене. Панели крепятся к стене при помощи крюкообразных пазов, расположенных на торцах кассетной панели. Элементами крепления являются анкерный болт, соединительный крепежный уголок с изолирующей прокладкой для предохранения от коррозии между стальным уголком и алюминиевым каркасом,винты для фиксации каркаса с вертикальной и горизонтальной регулировкой, палец из нержавеющей стали со стопорными шайбой и размещенной на нем пластиковой втулкой.А в базовой версии не являются абсолютно влаго- и воздухонепроницаемым покрытием. Абсолютная герметичность препятствует нормальной вентиляции, в результате которой небольшое количество сконденсируемой влаги может испариться естественным путем, что является нормальным явлением панелейв условиях неагрессивной окружающей среды. Известен несущий каркас навесного фасада здания (патент Казахстана на полезную модель 98,кл. Е 04 13/00, 2003, бюл.6), содержащий модули, сгруппированные в ряды, размещенные на стене или другом несущем элементе здания на расстоянии друг от друга, достаточном для крепления на них облицовочных панелей экрана, изготовленных из композитных панелей типа , алюминиевого типа или других материалов. Каждый модуль содержит направляющую, к которой крепится облицовочная панель и которая изготовлена из прессованного П-образного профиля,например из алюминиевого сплава, и кронштейнов С-образного профиля, с помощью которых направляющая крепится к стене. Модуль содержит также одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией. Несущий и опорный кронштейн дополнительно снабжен двумя фиксирующими элементами, входящими в зацепление с наружными поверхностями боковин каждого из кронштейнов, при этом на боковых выполнены сквозные прорези и отверстия. 2 На входящих в зацепление наружной поверхности боковин кронштейнов и одной из поверхностей фиксирующих элементов выполнены идентичные насечки. Из всех известных технических решений наиболее близки по совокупности признаков и достигаемому положительному эффекту (прототипом) является система архитектурных строительных профилей (Конструкции вентилируемых фасадов // Технический каталог. М., 2003, вып. 10, с. 9-16), содержащая терморазрывную прокладку с кронштейном и установленную на нем вертикальную направляющую с размещенными на ней в пазах клемерамн. Соединительные элементы обеспечивают механическое соединение частей облицовки друг с другом, выравнивают размерные отклонения, позволяют нивелировать неровности и выпуклости на несущей стене здания, перекрывают трещины и деформационные швы. Обеспечивают необходимое расстояние между утеплителями и облицовкой, где утеплитель может иметь любую предписываемую толщину. Кронштейны и опираемые на них несущие профили принимают на себя статистические нагрузки от веса облицовки, а так же нагрузки ветрового давления ветрового износа. С помощью фиксируемых и подвижных точек крепления несущих профилей с кронштейном обеспечивается восприятие температурных перемещений. Анкеровочные элементы обеспечивают механическое анкерное крепление кронштейнов подоблицовочной конструкции к стене. Конструкция известного каркаса обладает существенными недостатками, заключающимися в том,что не обеспечивает возможности проведения быстрого и технологического монтажа модулей на стене высотного здания, так как в процессе монтажа необходимо выполнять дополнительные операции по установке и подгонке клемеров, фиксирующих положение облицовочных плит, размещенных на направляющих профилях. Технической задачей полезной модели является ускорение технологического монтажа, которая достигается за счет того, что каждый кронштейн выполнен прямоугольной формы с разновеликими сторонами. На большей стороне которого выполнены насечки с овальными отверстиями снабженного несущим профилем Т-образной формы с выполненными пазами на вертикальной и горизонтальной составляющих, при этом паз на горизонтальной составляющей выполнен в форме Ласточкина хвоста и размещенным в нем клемером Г-образной формы с резиновым уплотнителем, образуя сборочный модуль. Сущность полезной модели поясняется чертежами, где на фиг. 1 - схема крепления модулей несущего каркаса на стене здания без утеплителя, угловой вариант фиг. 2 - схема размещения модулей с утеплителем, угловой вариант фиг. 3 - поперечный разрез Т-образного несущего профиля для невысотных зданий фиг. 4 - поперечный разрез Т-образного несущего профиля для высотных зданий фиг. 5 поперечный разрез Т-образного несущего профиля 239 угловой фиг. 6 - схема соединения несущего профиля с ронштейном фиг. 7 - клемер концевой поворотный фиг. 8 - клемер дистанционный фиг. 9 схема монтажа модулей на стене здания фиг. 10 кронштейн несущий фиг. 11 - кронштейн промежуточный фиг. 12 - кронштейн, вид сверху фиг. 13 схема монтажа несущего профиля с резиновыми уплотнителями. Несущий каркас навесного фасада здания содержит модули, включающие кронштейн 1, устанавливаемый на стене 2 или другом несущем элементе здания и скрепленный при помощи болта с гайкой 3 с несущим профилем 4 Т-образной формы. При этом на горизонтальной части несущего профиля 4 выполнены пазы 5, в которые установлены резиновые уплотнители 6 в форме ласточкина хвоста, а на вертикальной плоскости выполнен паз 7 для установки соединительного болта с гайкой 3. В свою очередь кронштейн 1 выполнен в форме неравностороннего уголка, на широкой стороне которого выполнены насечки 8 с овальными отверстиями 9 для крепления и регулировки. Аналогичные насечки выполнены на плоскости несущего профиля 4 соприкасающихся с плоскостью кронштейна 1, что позволяет выполнять регулировку при монтаже в двух плоскостях. В процессе монтажа облицовочных плит 10 в пазах 5 несущих профилей 4 размещены дистанционный 11 и концевой 12 клемеры прямоугольной формы. При этом на клемерах 11 и 12 выполнены отверстия 13 и 14 для размещения в них крепежных элементов 15, устанавливаемых в соответствующие отверстия, подготовленные на несущем профиле 4. В свою очередь клемеры 11 и 12 содержат Гобразные подвесы 16 для установки и фиксации на них облицовочных плит 10. На более нагруженных несущих профилях 4 выполнены удлиненные удлиненная часть 17, ограничивающая ее перемещение при значительных ветровых нагрузках. Монтаж несущего каркаса фасада здания осуществляется следующим образом. Сначала кронштейн 1 закрепляется на стене 2 или другом несущем элементе здания анкерными болтами. К кронштейну 1 крепят Т-образный несущий профиль болтом 3, при этом граненая часть болта размещается в пазу 7 несущего профиля 4. Овальные отверстия 9 на несущем и промежуточных кронштейнах 1 позволяют регулировать расстояние между стеной здания 2 и облицовочной плитой 10 в горизонтальной плоскости. Регулировка в вертикальной плоскости осуществляется за счет паза 7 несущего профиля 4 перемещением вверх или вниз по отношению к несущей стене 2. В пазы 5 несущего профиля 4 устанавливают клемеры 11 и 12 соответственно дистанционный или поворотный с размещением на них Г-образных подвесках 16 облицовочных плит 10. Клемеры 11 и 12, установленные в пазы 5 несущего профиля 4,фиксируются при помощи крепежных элементов 15,например винтом-саморезом. Кроме того, в пазы 5 несущего профиля 4 устанавливают резиновые уплотнители 6 для исключения монтажного зазора между несущими профилями 4 и облицовочной плитой 10. Подобное выполнение несущего каркаса навесного фасада позволяет интенсифицировать процесс монтажа сборочных элементов при строительстве и ремонте зданий и сооружений. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Несущий каркас навесного фасада здания, содержащий несущий и опорный кронштейны для крепления к элементу здания и прикрепленную к ним несущую для крепления облицовки, отличающийся тем, что каждый кронштейн выполнен прямоугольной формы с разновеликими сторонами, на большей стороне которого выполнены насечки с овальными отверстиями, снабженный несущим профилем Т-образной формы с выполненными пазами на вертикальной и горизонтальной составляющих. 2. Каркас по п. 1, отличающийся тем, что несущий профиль выполнен с пазами в форме Ласточкина хвоста и снабжен клямером прямоугольного сечения с Г-образными подвесами, размещенными в пазах с резиновыми уплотнителями.
