Несущий каркас навесного фасада здания

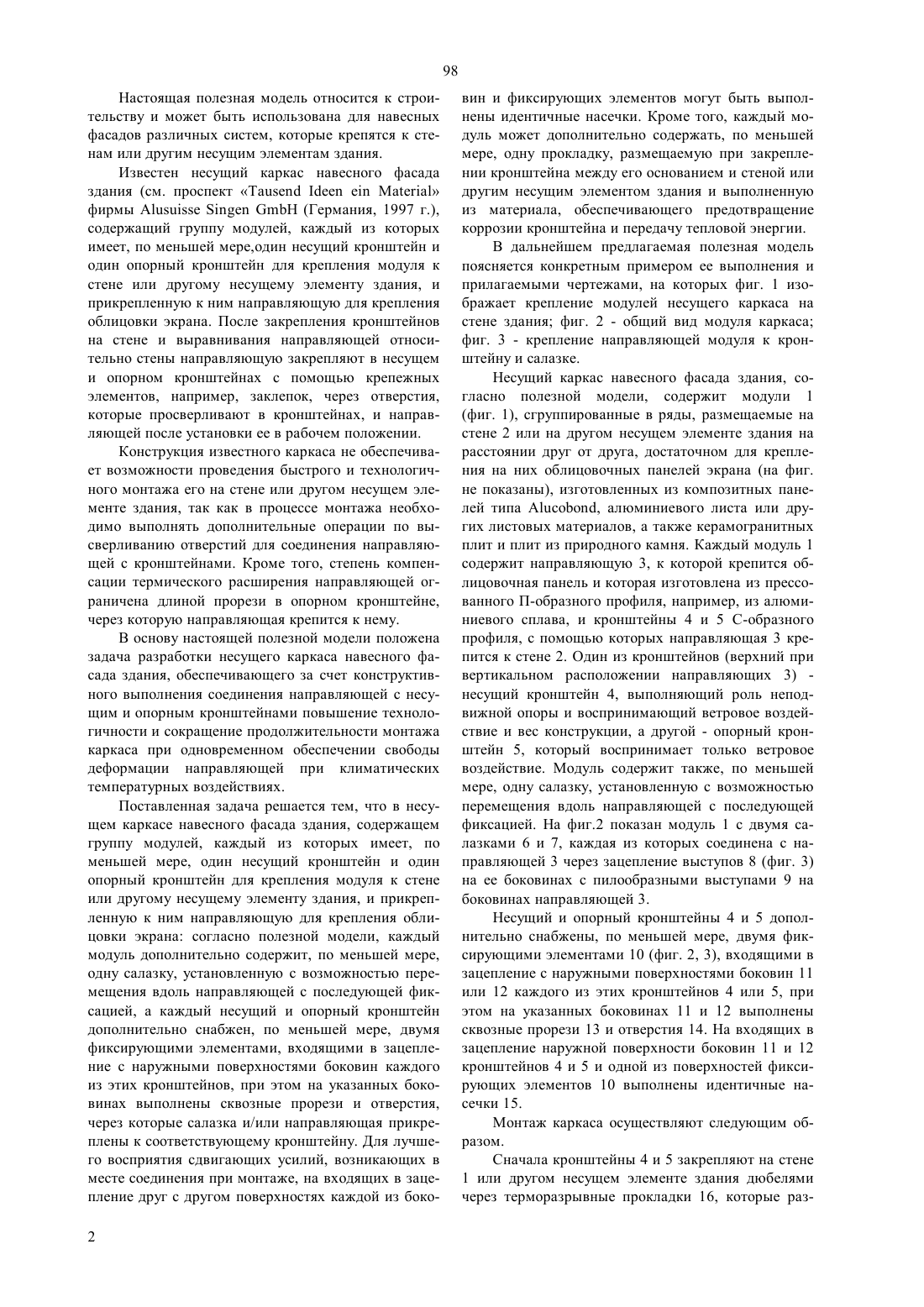

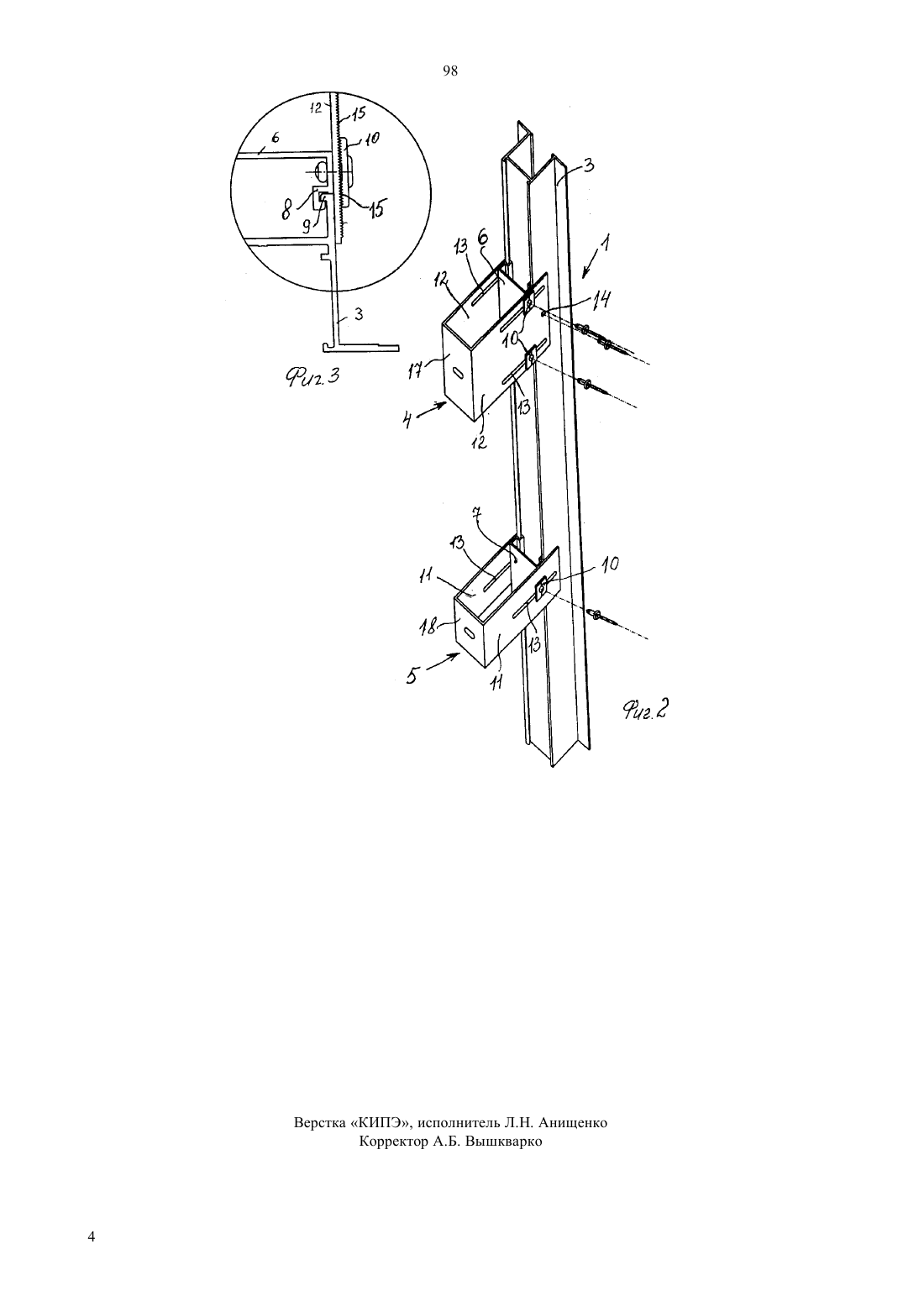

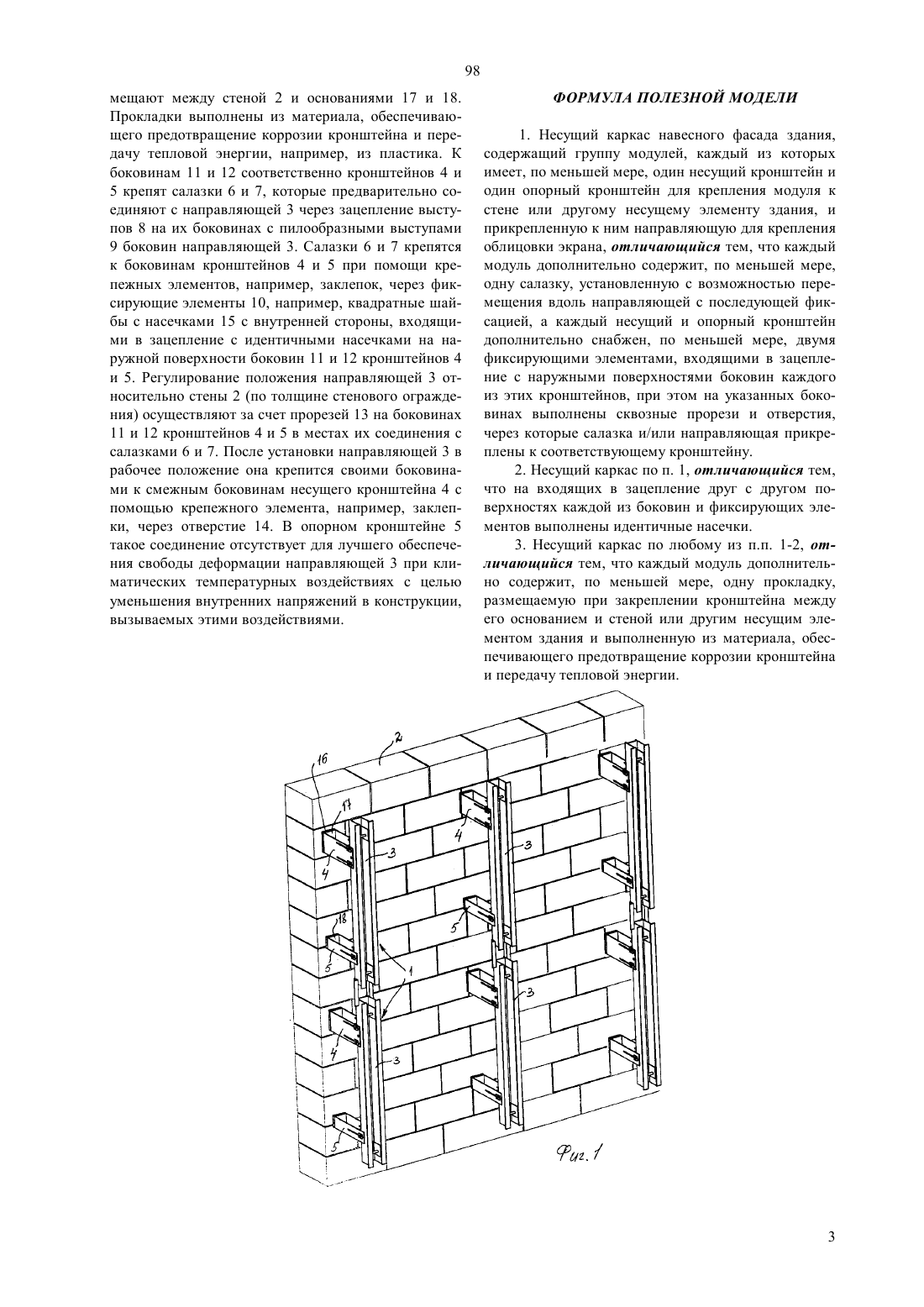

(51)7 04 13/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) НЕСУЩИЙ КАРКАС НАВЕСНОГО ФАСАДА ЗДАНИЯ(57) Полезная модель относится к строительству и может быть использована для навесных фасадов различных систем, которые крепятся к стенам или другим несущим элементам здания. Техническим результатом является повышение технологичности и сокращение продолжительности монтажа каркаса с одновременным обеспечением свободы деформации направляющей каркаса при климатических воздействиях. Это достигается тем, что несущий каркас навесного фасада здания содержит группу модулей, каждый из которых имеет, по меньшей мере, один несущий кронштейн и один опорный кронштейн для крепления модуля к стене или другому несущему элементу здания, и прикрепленную к ним направляющую для крепления облицовки экрана. Каждый модуль содержит также, по меньшей мере, одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией, а каждый несущий и опорный кронштейн снабжен, по меньшей мере, двумя фиксирующими элементами,входящими в зацепление с наружными поверхностями боковин каждого из этих кронштейнов, при этом на указанных боковинах выполнены сквозные прорези и отверстия, через которые салазка и/или направляющая прикреплены к соответствующему кронштейну. 98 Настоящая полезная модель относится к строительству и может быть использована для навесных фасадов различных систем, которые крепятся к стенам или другим несущим элементам здания. Известен несущий каркас навесного фасада здания (см. проспектфирмы(Германия, 1997 г.),содержащий группу модулей, каждый из которых имеет, по меньшей мере,один несущий кронштейн и один опорный кронштейн для крепления модуля к стене или другому несущему элементу здания, и прикрепленную к ним направляющую для крепления облицовки экрана. После закрепления кронштейнов на стене и выравнивания направляющей относительно стены направляющую закрепляют в несущем и опорном кронштейнах с помощью крепежных элементов, например, заклепок, через отверстия,которые просверливают в кронштейнах, и направляющей после установки ее в рабочем положении. Конструкция известного каркаса не обеспечивает возможности проведения быстрого и технологичного монтажа его на стене или другом несущем элементе здания, так как в процессе монтажа необходимо выполнять дополнительные операции по высверливанию отверстий для соединения направляющей с кронштейнами. Кроме того, степень компенсации термического расширения направляющей ограничена длиной прорези в опорном кронштейне,через которую направляющая крепится к нему. В основу настоящей полезной модели положена задача разработки несущего каркаса навесного фасада здания, обеспечивающего за счет конструктивного выполнения соединения направляющей с несущим и опорным кронштейнами повышение технологичности и сокращение продолжительности монтажа каркаса при одновременном обеспечении свободы деформации направляющей при климатических температурных воздействиях. Поставленная задача решается тем, что в несущем каркасе навесного фасада здания, содержащем группу модулей, каждый из которых имеет, по меньшей мере, один несущий кронштейн и один опорный кронштейн для крепления модуля к стене или другому несущему элементу здания, и прикрепленную к ним направляющую для крепления облицовки экрана согласно полезной модели, каждый модуль дополнительно содержит, по меньшей мере,одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией, а каждый несущий и опорный кронштейн дополнительно снабжен, по меньшей мере, двумя фиксирующими элементами, входящими в зацепление с наружными поверхностями боковин каждого из этих кронштейнов, при этом на указанных боковинах выполнены сквозные прорези и отверстия,через которые салазка и/или направляющая прикреплены к соответствующему кронштейну. Для лучшего восприятия сдвигающих усилий, возникающих в месте соединения при монтаже, на входящих в зацепление друг с другом поверхностях каждой из боко 2 вин и фиксирующих элементов могут быть выполнены идентичные насечки. Кроме того, каждый модуль может дополнительно содержать, по меньшей мере, одну прокладку, размещаемую при закреплении кронштейна между его основанием и стеной или другим несущим элементом здания и выполненную из материала, обеспечивающего предотвращение коррозии кронштейна и передачу тепловой энергии. В дальнейшем предлагаемая полезная модель поясняется конкретным примером ее выполнения и прилагаемыми чертежами, на которых фиг. 1 изображает крепление модулей несущего каркаса на стене здания фиг. 2 - общий вид модуля каркаса фиг. 3 - крепление направляющей модуля к кронштейну и салазке. Несущий каркас навесного фасада здания, согласно полезной модели, содержит модули 1(фиг. 1), сгруппированные в ряды, размещаемые на стене 2 или на другом несущем элементе здания на расстоянии друг от друга, достаточном для крепления на них облицовочных панелей экрана (на фиг. не показаны), изготовленных из композитных панелей типа , алюминиевого листа или других листовых материалов, а также керамогранитных плит и плит из природного камня. Каждый модуль 1 содержит направляющую 3, к которой крепится облицовочная панель и которая изготовлена из прессованного П-образного профиля, например, из алюминиевого сплава, и кронштейны 4 и 5 С-образного профиля, с помощью которых направляющая 3 крепится к стене 2. Один из кронштейнов (верхний при вертикальном расположении направляющих 3) несущий кронштейн 4, выполняющий роль неподвижной опоры и воспринимающий ветровое воздействие и вес конструкции, а другой - опорный кронштейн 5, который воспринимает только ветровое воздействие. Модуль содержит также, по меньшей мере, одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией. На фиг.2 показан модуль 1 с двумя салазками 6 и 7, каждая из которых соединена с направляющей 3 через зацепление выступов 8 (фиг. 3) на ее боковинах с пилообразными выступами 9 на боковинах направляющей 3. Несущий и опорный кронштейны 4 и 5 дополнительно снабжены, по меньшей мере, двумя фиксирующими элементами 10 (фиг. 2, 3), входящими в зацепление с наружными поверхностями боковин 11 или 12 каждого из этих кронштейнов 4 или 5, при этом на указанных боковинах 11 и 12 выполнены сквозные прорези 13 и отверстия 14. На входящих в зацепление наружной поверхности боковин 11 и 12 кронштейнов 4 и 5 и одной из поверхностей фиксирующих элементов 10 выполнены идентичные насечки 15. Монтаж каркаса осуществляют следующим образом. Сначала кронштейны 4 и 5 закрепляют на стене 1 или другом несущем элементе здания дюбелями через терморазрывные прокладки 16, которые раз 98 мещают между стеной 2 и основаниями 17 и 18. Прокладки выполнены из материала, обеспечивающего предотвращение коррозии кронштейна и передачу тепловой энергии, например, из пластика. К боковинам 11 и 12 соответственно кронштейнов 4 и 5 крепят салазки 6 и 7, которые предварительно соединяют с направляющей 3 через зацепление выступов 8 на их боковинах с пилообразными выступами 9 боковин направляющей 3. Салазки 6 и 7 крепятся к боковинам кронштейнов 4 и 5 при помощи крепежных элементов, например, заклепок, через фиксирующие элементы 10, например, квадратные шайбы с насечками 15 с внутренней стороны, входящими в зацепление с идентичными насечками на наружной поверхности боковин 11 и 12 кронштейнов 4 и 5. Регулирование положения направляющей 3 относительно стены 2 (по толщине стенового ограждения) осуществляют за счет прорезей 13 на боковинах 11 и 12 кронштейнов 4 и 5 в местах их соединения с салазками 6 и 7. После установки направляющей 3 в рабочее положение она крепится своими боковинами к смежным боковинам несущего кронштейна 4 с помощью крепежного элемента, например, заклепки, через отверстие 14. В опорном кронштейне 5 такое соединение отсутствует для лучшего обеспечения свободы деформации направляющей 3 при климатических температурных воздействиях с целью уменьшения внутренних напряжений в конструкции,вызываемых этими воздействиями. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Несущий каркас навесного фасада здания,содержащий группу модулей, каждый из которых имеет, по меньшей мере, один несущий кронштейн и один опорный кронштейн для крепления модуля к стене или другому несущему элементу здания, и прикрепленную к ним направляющую для крепления облицовки экрана, отличающийся тем, что каждый модуль дополнительно содержит, по меньшей мере,одну салазку, установленную с возможностью перемещения вдоль направляющей с последующей фиксацией, а каждый несущий и опорный кронштейн дополнительно снабжен, по меньшей мере, двумя фиксирующими элементами, входящими в зацепление с наружными поверхностями боковин каждого из этих кронштейнов, при этом на указанных боковинах выполнены сквозные прорези и отверстия,через которые салазка и/или направляющая прикреплены к соответствующему кронштейну. 2. Несущий каркас по п. 1, отличающийся тем,что на входящих в зацепление друг с другом поверхностях каждой из боковин и фиксирующих элементов выполнены идентичные насечки. 3. Несущий каркас по любому из п.п. 1-2, отличающийся тем, что каждый модуль дополнительно содержит, по меньшей мере, одну прокладку,размещаемую при закреплении кронштейна между его основанием и стеной или другим несущим элементом здания и выполненную из материала, обеспечивающего предотвращение коррозии кронштейна и передачу тепловой энергии.
