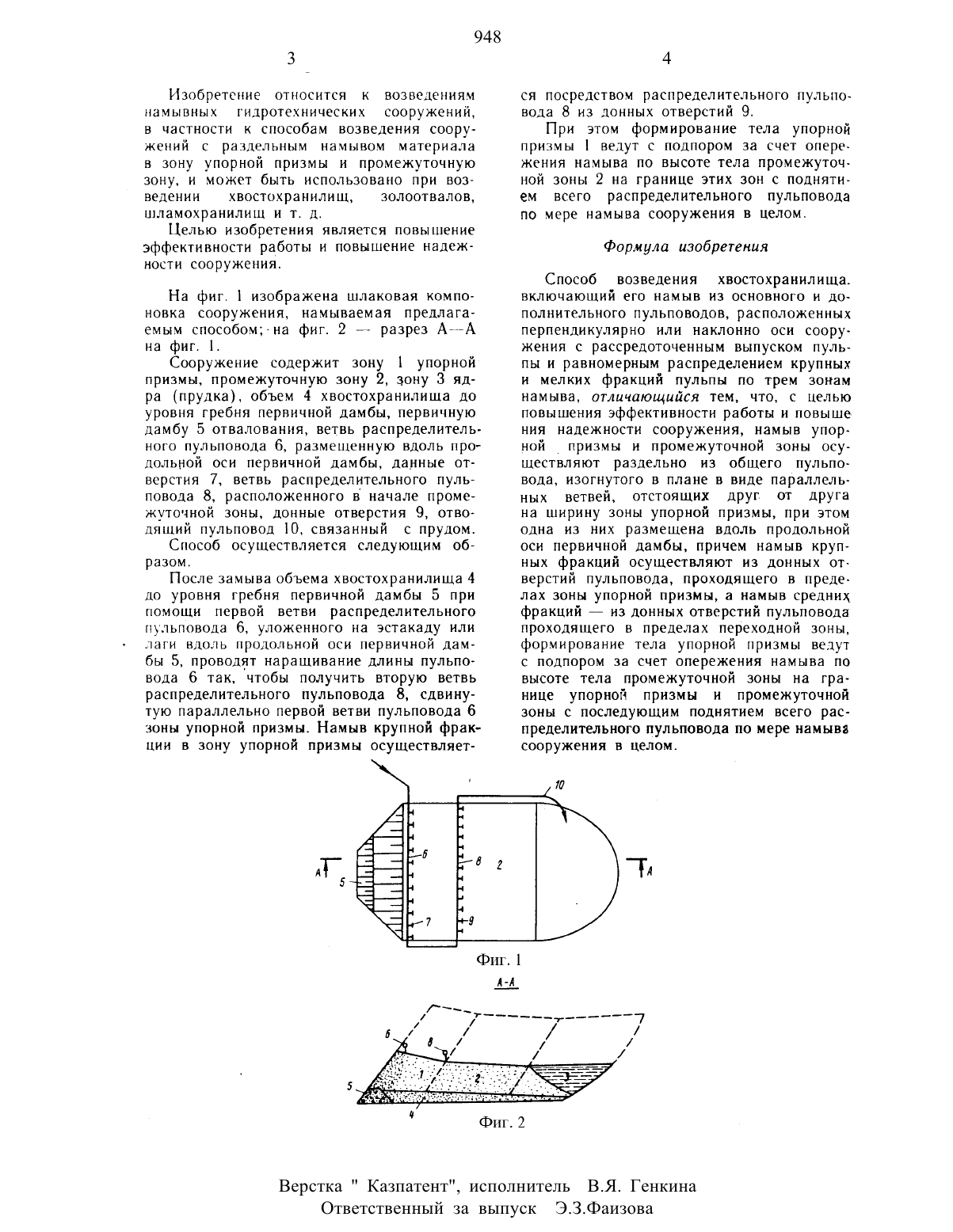

Способ возведения хвостохранилища

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной эко логии Казмеханобр.(56) Авторское свидетельство СССР М 855117, кл. Е 02 В 7/06, Авторское свидетельство СССР(57) Изобретение относится к области возведения намывных гидротехнических сооружений, в частности к способам возведения сооружений с раздельным намывом материала в зону упорной призмы и промежуточную доску, и может быть использованои повышение надежности сооружения. Сущность способа заключается в раздельном намыве тела упорной призмы, промежуточной зоны при разносе на величину, равную ширине зоны упорной призмы второй изогнутой части распределительного пульповода, посредством которой осуществляется на мыв тела промежуточной зоны (из среднихфракций) от его первой более высоко расположенной части пульповода. посредством которого намывается тело упорнои призмы(из крупной фракции хвостов) с использованием в качестве подпора упорной призмы тела промежуточной зоны и регулированием скорости намыва тела упорной призмы некоторым опережением по высоте тела промежуточной зоны. 2 ил.Изобретение относится к возведениям намывных гидротехнических сооружений,в частности к способам возведения сооружений с раздельным намывом материала в зону упорной призмы и промежуточную зону, и может быть использовано при возведении хвостохранилищ, золоотвалов,цтамохранилищ и т. д.Целью изобретения является повышение эффективности работы и повышение надежности сооружения.На фиг. 1 изображена шлаковая компоновка сооружения, намываемая предлагаемым способом-на фиг. 2 разрез АА на фиг. 1.Сооружение содержит зону 1 упорной призмы, промежуточную зону 2, зону 3 ядра (прудка), объем 4 хвостохранилиша до уровня гребня первичной дамбы, первичную дамбу 5 отвалования, ветвь распределительного пульповода 6, размещенную вдоль продольной оси первичной дамбы, данные отверстия 7, ветвь распределительного пульповода 8, расположенного в начале промежуточной зоны. донные отверстия 9, отводящий пульповод 10, связанный с прудом.Способ осуществляется следующим образом.После замыва объема хвостохранилиша 4 до уровня гребня первичной дамбы 5 при помощи первой ветви распределительного пульповода 6, уложенного на эстакаду или лаги вдоль продольной оси первичной дамбы 5, проводят наращивание длины пульповода 6 так, чтобы получить вторую ветвь распределительного пульповода 8, сдвинутую параллельно первой ветви пульповода б зоны упорной призмы. Намыв крупной фрак ции в зону упорной призмы осуществляется посредством распределительного пульповода 8 из донных отверстий 9.При этом формирование тела упорной призмы 1 ведут с подпором за счет опережения намыва по высоте тела промежуточной зоны 2 на границе этих зон с поднятием всего распределительного пульповодапо мере намыва сооружения в целом. Формула изобретенияСпособ возведения хвостохранилиша. включающий его намыв из основного и дополнительного пульповодов, расположенных перпендикулярно или наклонно оси сооружения с рассредоточенным выпуском пульпы и равномерным распределением крупных и мелких фракций пульпы по трем зонам намыва, отличающийся тем, что, с цельюповышения эффективности работы и повыше ния надежности сооружения, намыв упорной призмы и промежуточной зоны осуществляют раздельно из общего пульповода, изогнутого в плане в виде параллельных ветвей, отстоящих друг. от друга на ширину зоны упорной призмы, при этом одна из них размещена вдоль продольной оси первичной дамбы, причем намыв крупных фракций осуществляют из донных отверстий пульповода, проходящего в пределах зоны упорной призмы, а намыв средних фракций из донных отверстий пульповода проходящего в пределах переходной зоны,формирование тела упорной призмы ведут с подпором за счет опережения намыва по высоте тела промежуточной зоны на границе упорной призмы и промежуточной зоны с последующим поднятием всего распределительного пульповода по мере намыва сооружения в целом.Верстка Казпатент, Исполнитель В.Я. Генкина Ответственный за выпуск Э.З.ФаИ 3 ова
