Ручное орудие труда конструкции балтабаева

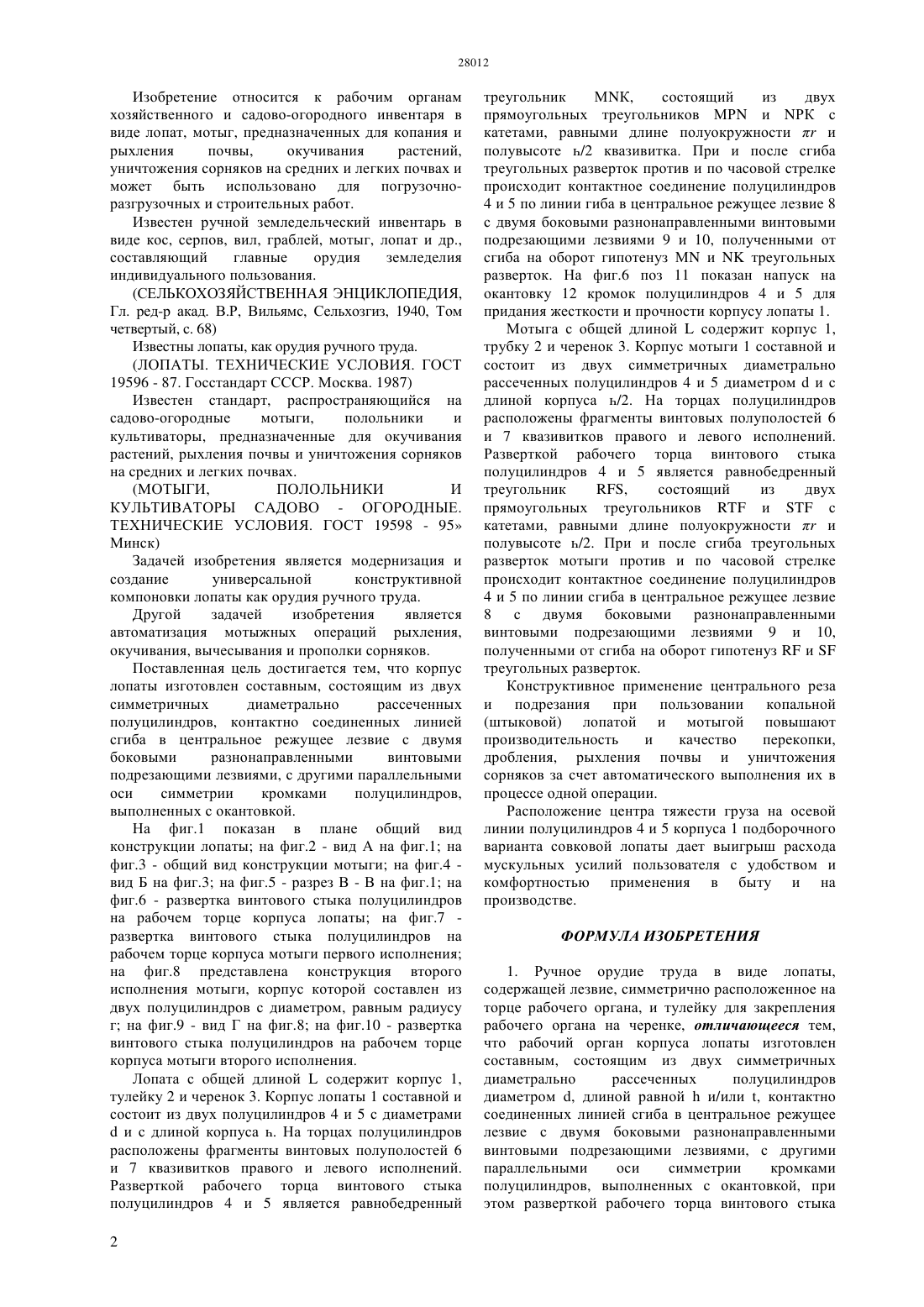

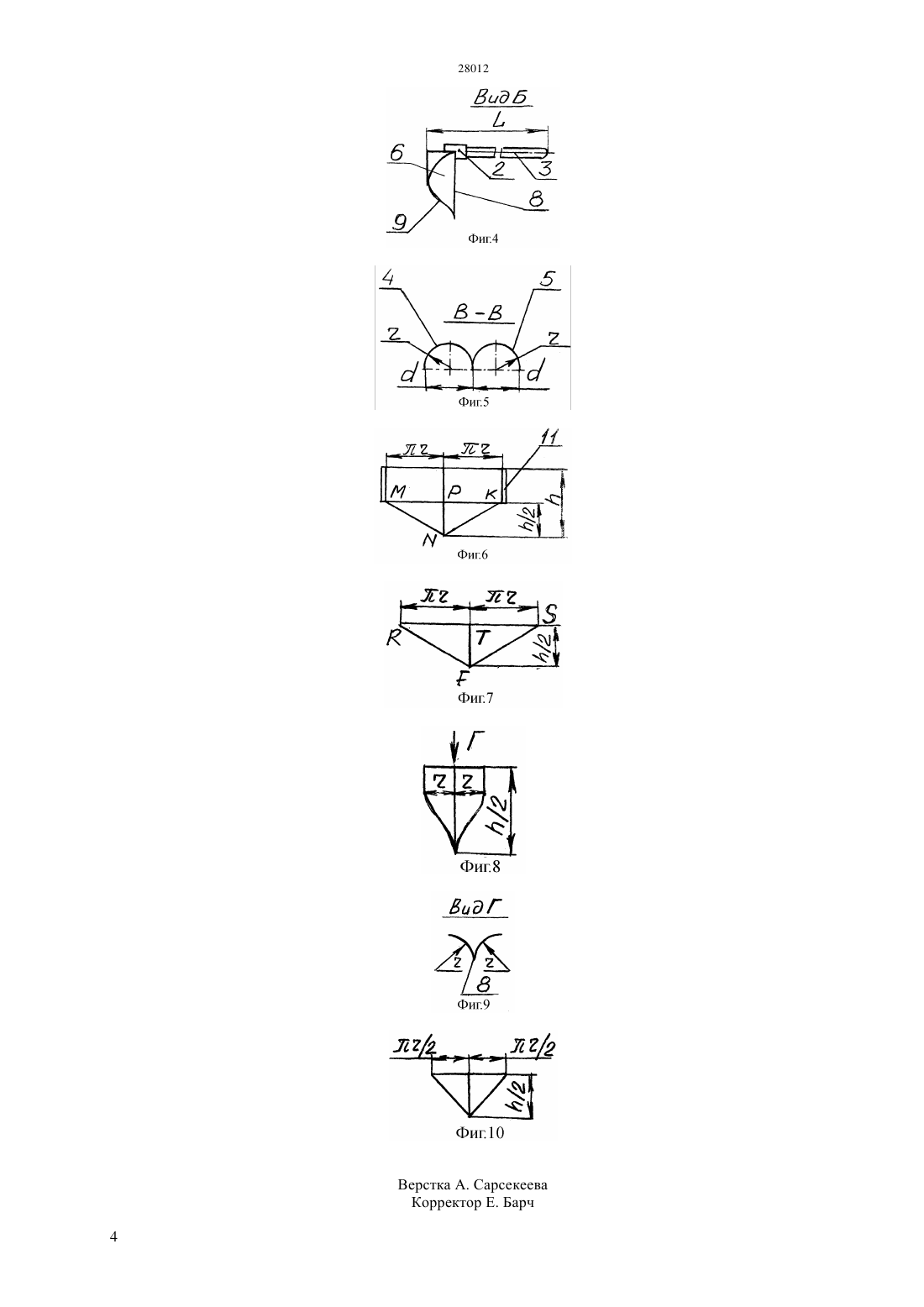

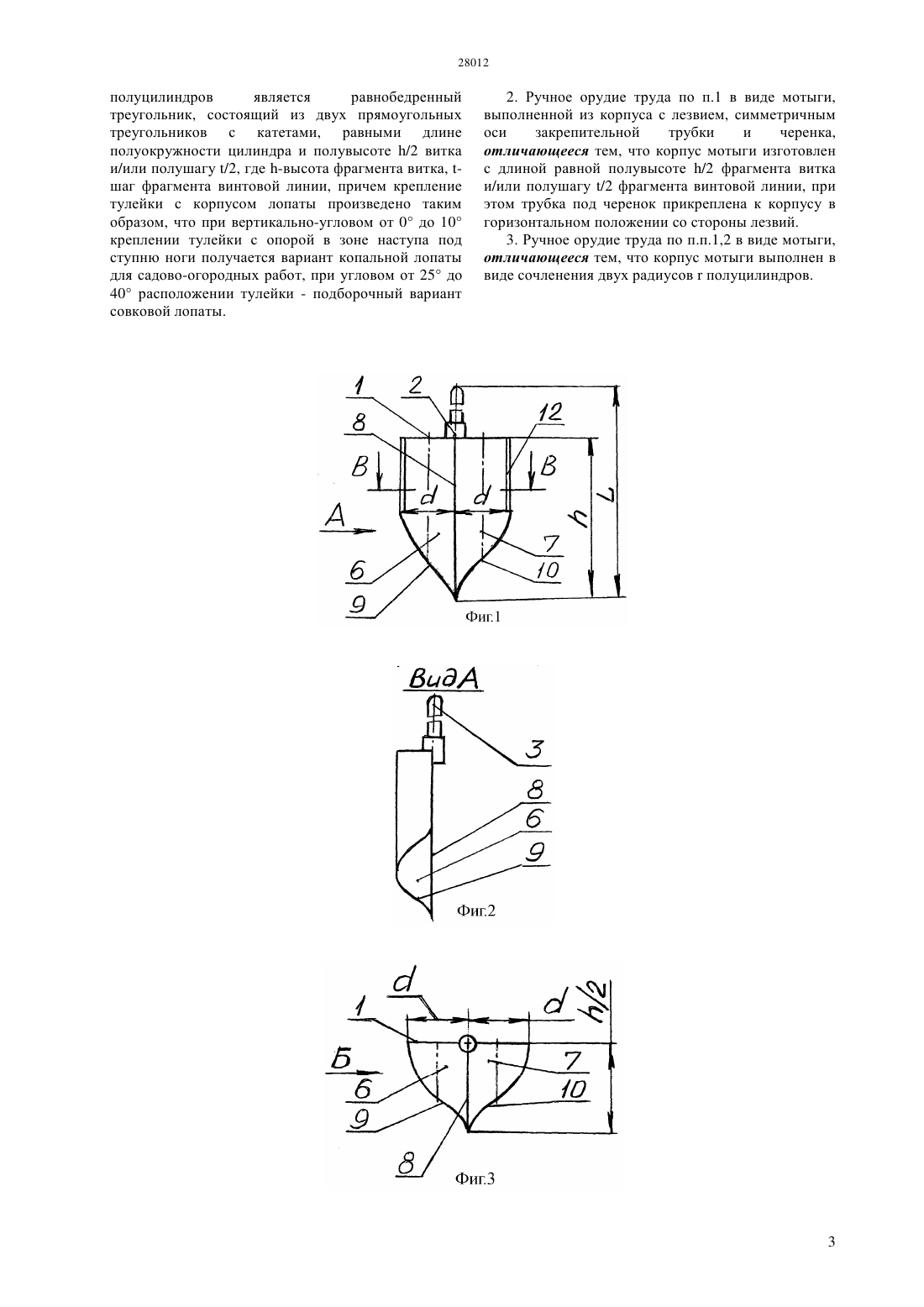

(51) 01 1/02 (2006.01) 01 39/18 (2006.01) 01 39/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Поставленная задача достигается тем, что корпус лопаты изготовлен составным, состоящим из двух симметричных диаметрально рассеченных полуцилиндров, контактно соединенных линией сгиба в центральное режущее лезвие с двумя боковыми разнонаправленными винтовыми подрезающими лезвиями, с другими параллельными оси симметрии кромками полуцилиндров,выполненных с окантовкой. Конструктивное применение центрального реза и подрезания при пользовании копальной (штыковой) лопатой и мотыгой повышают производительность и качество перекопки, дробления, рыхления почвы и уничтожения сорняков за счет автоматического выполнения их в процессе одной операции. Расположение центра тяжести груза на осевой линии полуцилиндров подборочного варианта совковой лопаты дает выигрыш расхода мускульных усилий пользователя с удобством и комфортностью применения в быту и на производстве.(54) РУЧНОЕ ОРУДИЕ ТРУДА КОНСТРУКЦИИ БАЛТАБАЕВА(57) Изобретение относится к рабочим органам хозяйственного и садово-огородного инвентаря в виде лопат, мотыг предназначенных для копания и рыхления почвы,окучивания растений,уничтожения сорняков на средних и легких почвах и может быть использовано для погрузочноразгрузочных и строительных работ. Задачей изобретения является модернизация и создание универсальной конструктивной компоновки лопаты как орудия ручного труда. Другой задачей изобретения является автоматизация мотыжных операций рыхления,окучивания, вычесывания и прополки сорняков. Изобретение относится к рабочим органам хозяйственного и садово-огородного инвентаря в виде лопат, мотыг, предназначенных для копания и рыхления почвы,окучивания растений,уничтожения сорняков на средних и легких почвах и может быть использовано для погрузочноразгрузочных и строительных работ. Известен ручной земледельческий инвентарь в виде кос, серпов, вил, граблей, мотыг, лопат и др.,составляющий главные орудия земледелия индивидуального пользования.(СЕЛЬКОХОЗЯЙСТВЕННАЯ ЭНЦИКЛОПЕДИЯ,Гл. ред-р акад. В.Р, Вильямс, Сельхозгиз, 1940, Том четвертый, с. 68) Известны лопаты, как орудия ручного труда.(ЛОПАТЫ. ТЕХНИЧЕСКИЕ УСЛОВИЯ. ГОСТ 19596 - 87. Госстандарт СССР. Москва. 1987) Известен стандарт, распространяющийся на садово-огородные мотыги,полольники и культиваторы, предназначенные для окучивания растений, рыхления почвы и уничтожения сорняков на средних и легких почвах.(МОТЫГИ,ПОЛОЛЬНИКИ И КУЛЬТИВАТОРЫ САДОВО - ОГОРОДНЫЕ. ТЕХНИЧЕСКИЕ УСЛОВИЯ. ГОСТ 19598 - 95 Минск) Задачей изобретения является модернизация и создание универсальной конструктивной компоновки лопаты как орудия ручного труда. Другой задачей изобретения является автоматизация мотыжных операций рыхления,окучивания, вычесывания и прополки сорняков. Поставленная цель достигается тем, что корпус лопаты изготовлен составным, состоящим из двух симметричных диаметрально рассеченных полуцилиндров, контактно соединенных линией сгиба в центральное режущее лезвие с двумя боковыми разнонаправленными винтовыми подрезающими лезвиями, с другими параллельными оси симметрии кромками полуцилиндров,выполненных с окантовкой. На фиг.1 показан в плане общий вид конструкции лопаты на фиг.2 - вид А на фиг.1 на фиг.3 - общий вид конструкции мотыги на фиг.4 вид Б на фиг.3 на фиг.5 - разрез В - В на фиг.1 на фиг.6 - развертка винтового стыка полуцилиндров на рабочем торце корпуса лопаты на фиг.7 развертка винтового стыка полуцилиндров на рабочем торце корпуса мотыги первого исполнения на фиг.8 представлена конструкция второго исполнения мотыги, корпус которой составлен из двух полуцилиндров с диаметром, равным радиусу г на фиг.9 - вид Г на фиг.8 на фиг.10 - развертка винтового стыка полуцилиндров на рабочем торце корпуса мотыги второго исполнения. Лопата с общей длинойсодержит корпус 1,тулейку 2 и черенок 3. Корпус лопаты 1 составной и состоит из двух полуцилиндров 4 и 5 с диаметрамии с длиной корпуса . На торцах полуцилиндров расположены фрагменты винтовых полуполостей 6 и 7 квазивитков правого и левого исполнений. Разверткой рабочего торца винтового стыка полуцилиндров 4 и 5 является равнобедренный 2 треугольник МК,состоящий из двух прямоугольных треугольников МР и РК с катетами, равными длине полуокружностии полувысоте /2 квазивитка. При и после сгиба треугольных разверток против и по часовой стрелке происходит контактное соединение полуцилиндров 4 и 5 по линии гиба в центральное режущее лезвие 8 с двумя боковыми разнонаправленными винтовыми подрезающими лезвиями 9 и 10, полученными от сгиба на оборот гипотенуз М итреугольных разверток. На фиг.6 поз 11 показан напуск на окантовку 12 кромок полуцилиндров 4 и 5 для придания жесткости и прочности корпусу лопаты 1. Мотыга с общей длинойсодержит корпус 1,трубку 2 и черенок 3. Корпус мотыги 1 составной и состоит из двух симметричных диаметрально рассеченных полуцилиндров 4 и 5 диаметроми с длиной корпуса /2. На торцах полуцилиндров расположены фрагменты винтовых полуполостей 6 и 7 квазивитков правого и левого исполнений. Разверткой рабочего торца винтового стыка полуцилиндров 4 и 5 является равнобедренный треугольник,состоящий из двух прямоугольных треугольниковис катетами, равными длине полуокружностии полувысоте /2. При и после сгиба треугольных разверток мотыги против и по часовой стрелке происходит контактное соединение полуцилиндров 4 и 5 по линии сгиба в центральное режущее лезвие 8 с двумя боковыми разнонаправленными винтовыми подрезающими лезвиями 9 и 10,полученными от сгиба на оборот гипотенузитреугольных разверток. Конструктивное применение центрального реза и подрезания при пользовании копальной(штыковой) лопатой и мотыгой повышают производительность и качество перекопки,дробления, рыхления почвы и уничтожения сорняков за счет автоматического выполнения их в процессе одной операции. Расположение центра тяжести груза на осевой линии полуцилиндров 4 и 5 корпуса 1 подборочного варианта совковой лопаты дает выигрыш расхода мускульных усилий пользователя с удобством и комфортностью применения в быту и на производстве. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручное орудие труда в виде лопаты,содержащей лезвие, симметрично расположенное на торце рабочего органа, и тулейку для закрепления рабочего органа на черенке, отличающееся тем,что рабочий орган корпуса лопаты изготовлен составным, состоящим из двух симметричных диаметрально рассеченных полуцилиндров диаметром , длиной равнойи/или , контактно соединенных линией сгиба в центральное режущее лезвие с двумя боковыми разнонаправленными винтовыми подрезающими лезвиями, с другими параллельными оси симметрии кромками полуцилиндров, выполненных с окантовкой, при этом разверткой рабочего торца винтового стыка полуцилиндров является равнобедренный треугольник, состоящий из двух прямоугольных треугольников с катетами, равными длине полуокружности цилиндра и полувысоте /2 витка и/или полушагу /2, где -высота фрагмента витка, шаг фрагмента винтовой линии, причем крепление тулейки с корпусом лопаты произведено таким образом, что при вертикально-угловом от 0 до 10 креплении тулейки с опорой в зоне наступа под ступню ноги получается вариант копальной лопаты для садово-огородных работ, при угловом от 25 до 40 расположении тулейки - подборочный вариант совковой лопаты. 2. Ручное орудие труда по п.1 в виде мотыги,выполненной из корпуса с лезвием, симметричным оси закрепительной трубки и черенка,отличающееся тем, что корпус мотыги изготовлен с длиной равной полувысоте /2 фрагмента витка и/или полушагу /2 фрагмента винтовой линии, при этом трубка под черенок прикреплена к корпусу в горизонтальном положении со стороны лезвий. 3. Ручное орудие труда по п.п.1,2 в виде мотыги,отличающееся тем, что корпус мотыги выполнен в виде сочленения двух радиусовполуцилиндров.
