Кирпич конструкции Балтабаева

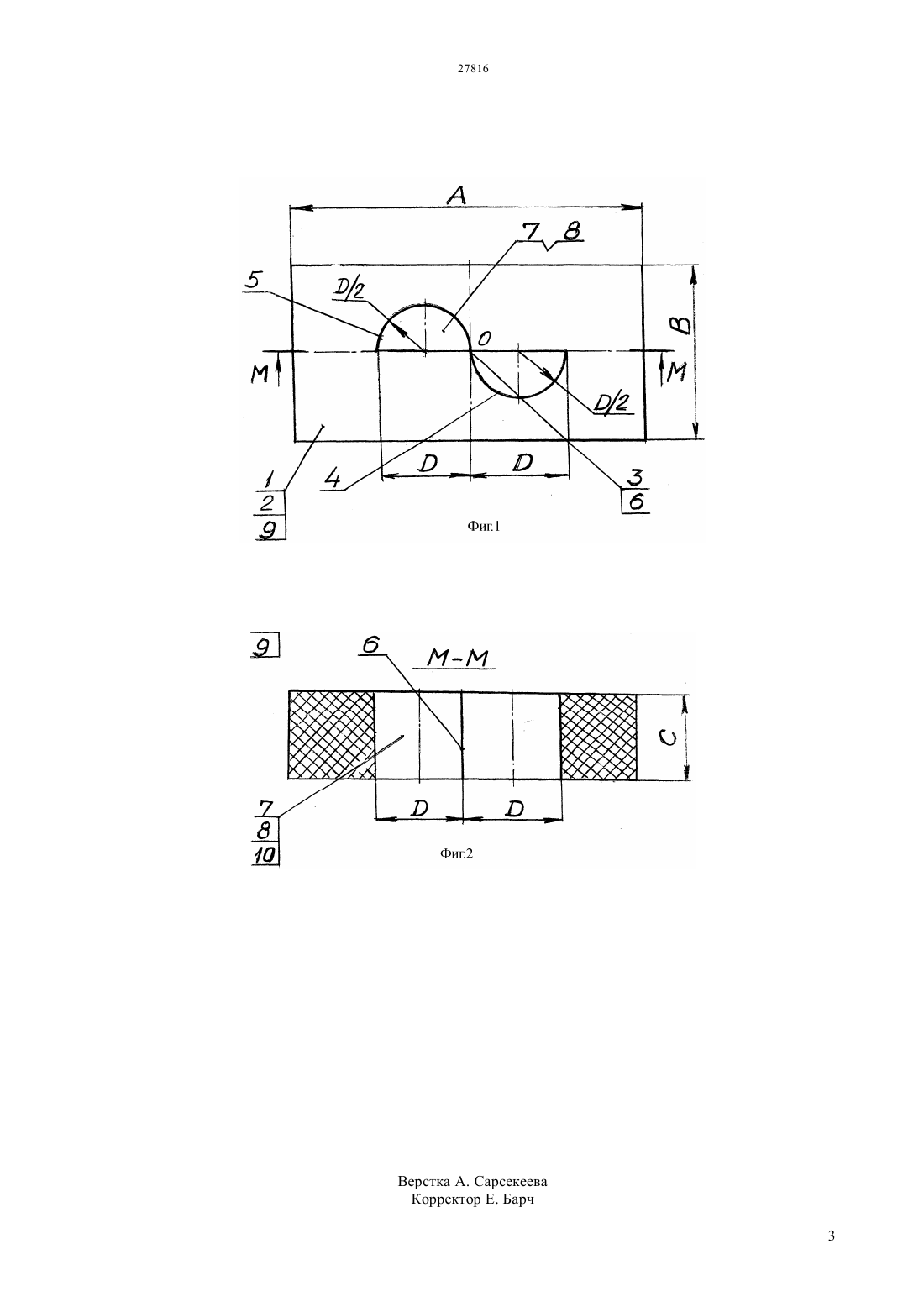

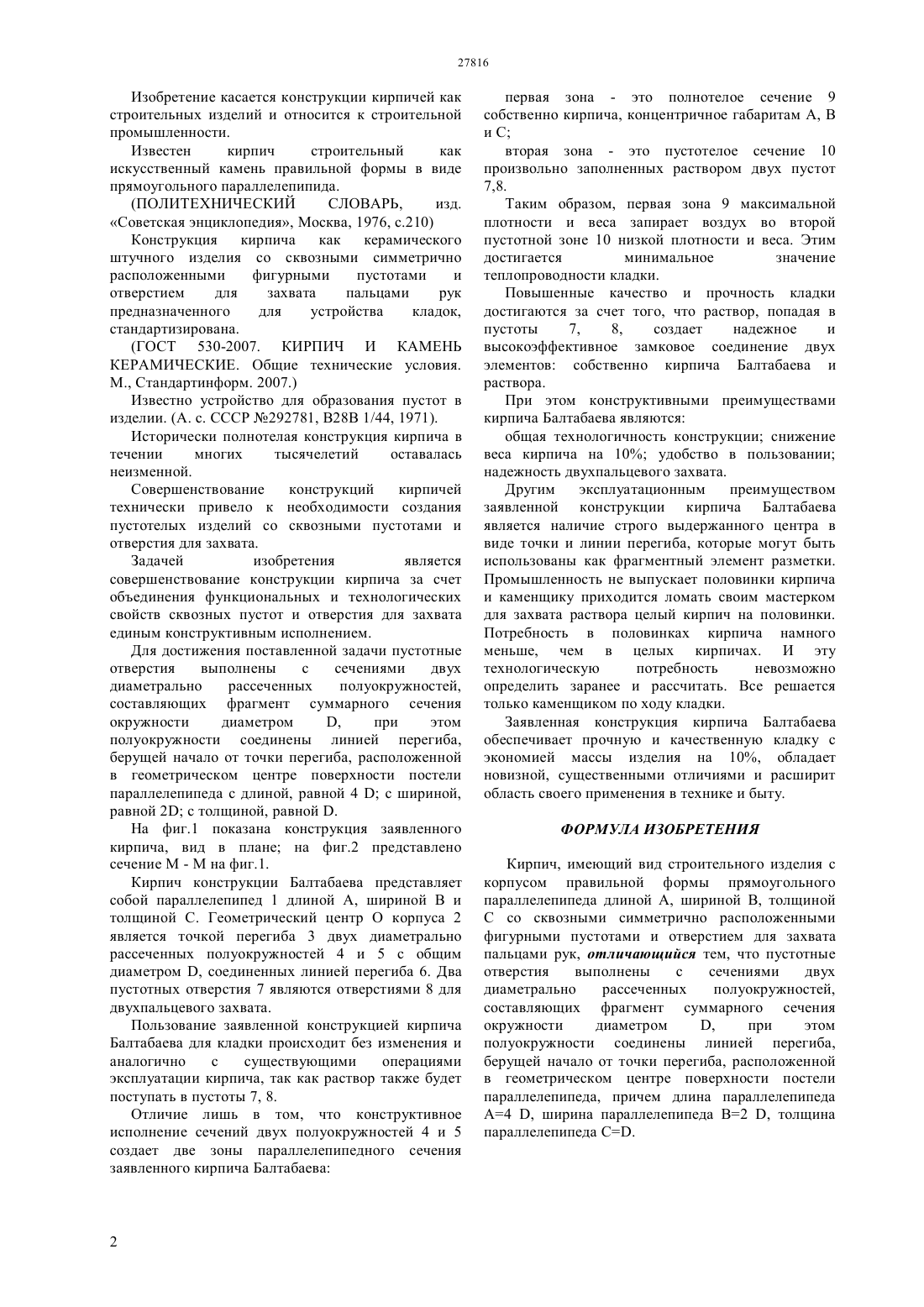

(51) 04 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2012/1142.1 01.11.2012 18.12.2013, бюл. 12 Балтабаев Аскер Исламович 2378462 2, 10.01.201088704 1, 20.11.20094129210 2, 06.08.2008200900340 1, 28.08.200913058 , 15.05.2003(57) Изобретение касается конструкции кирпичей как строительных изделий и относится к строительной промышленности. Задачей изобретения является совершенствование конструкции кирпича за счет объединения функциональных и технологических свойств сквозных пустот и отверстия для захвата единым конструктивным исполнением. Для достижения поставленной задачи пустотные отверстия выполнены с сечениями двух диаметрально рассеченных полуокружностей,составляющих фрагмент суммарного сечения окружности диаметром,при этом полуокружности соединены линией перегиба,берущей начало от точки перегиба, расположенной в геометрическом центре поверхности постели параллелепипеда с длиной, равной 4 с шириной,равной 2 с толщиной, равной . Повышенные качество и прочность кладки достигаются за счет того, что раствор, попадая в пустоты, создает надежное и высокоэффективное замковое соединение двух элементов собственно кирпича Балтабаева и раствора. Заявленная конструкция кирпича Балтабаева обеспечивает прочную и качественную кладку с экономией массы изделия на 10, обладает новизной, существенными отличиями и расширит область своего применения в технике и быту. Изобретение касается конструкции кирпичей как строительных изделий и относится к строительной промышленности. Известен кирпич строительный как искусственный камень правильной формы в виде прямоугольного параллелепипида.(ПОЛИТЕХНИЧЕСКИЙ СЛОВАРЬ,изд. Советская энциклопедия, Москва, 1976, с.210) Конструкция кирпича как керамического штучного изделия со сквозными симметрично расположенными фигурными пустотами и отверстием для захвата пальцами рук предназначенного для устройства кладок,стандартизирована.(ГОСТ 530-2007. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Общие технические условия. М., Стандартинформ. 2007.) Известно устройство для образования пустот в изделии. (А. с. СССР 292781, В 28 В 1/44, 1971). Исторически полнотелая конструкция кирпича в течении многих тысячелетий оставалась неизменной. Совершенствование конструкций кирпичей технически привело к необходимости создания пустотелых изделий со сквозными пустотами и отверстия для захвата. Задачей изобретения является совершенствование конструкции кирпича за счет объединения функциональных и технологических свойств сквозных пустот и отверстия для захвата единым конструктивным исполнением. Для достижения поставленной задачи пустотные отверстия выполнены с сечениями двух диаметрально рассеченных полуокружностей,составляющих фрагмент суммарного сечения окружности диаметром,при этом полуокружности соединены линией перегиба,берущей начало от точки перегиба, расположенной в геометрическом центре поверхности постели параллелепипеда с длиной, равной 4 с шириной,равной 2 с толщиной, равной . На фиг.1 показана конструкция заявленного кирпича, вид в плане на фиг.2 представлено сечение М - М на фиг.1. Кирпич конструкции Балтабаева представляет собой параллелепипед 1 длиной А, шириной В и толщиной С. Геометрический центр О корпуса 2 является точкой перегиба 3 двух диаметрально рассеченных полуокружностей 4 и 5 с общим диаметром , соединенных линией перегиба 6. Два пустотных отверстия 7 являются отверстиями 8 для двухпальцевого захвата. Пользование заявленной конструкцией кирпича Балтабаева для кладки происходит без изменения и аналогично с существующими операциями эксплуатации кирпича, так как раствор также будет поступать в пустоты 7, 8. Отличие лишь в том, что конструктивное исполнение сечений двух полуокружностей 4 и 5 создает две зоны параллелепипедного сечения заявленного кирпича Балтабаева первая зона - это полнотелое сечение 9 собственно кирпича, концентричное габаритам А, В и С вторая зона - это пустотелое сечение 10 произвольно заполненных раствором двух пустот 7,8. Таким образом, первая зона 9 максимальной плотности и веса запирает воздух во второй пустотной зоне 10 низкой плотности и веса. Этим достигается минимальное значение теплопроводности кладки. Повышенные качество и прочность кладки достигаются за счет того, что раствор, попадая в пустоты 7,8,создает надежное и высокоэффективное замковое соединение двух элементов собственно кирпича Балтабаева и раствора. При этом конструктивными преимуществами кирпича Балтабаева являются общая технологичность конструкции снижение веса кирпича на 10 удобство в пользовании надежность двухпальцевого захвата. Другим эксплуатационным преимуществом заявленной конструкции кирпича Балтабаева является наличие строго выдержанного центра в виде точки и линии перегиба, которые могут быть использованы как фрагментный элемент разметки. Промышленность не выпускает половинки кирпича и каменщику приходится ломать своим мастерком для захвата раствора целый кирпич на половинки. Потребность в половинках кирпича намного меньше, чем в целых кирпичах. И эту технологическую потребность невозможно определить заранее и рассчитать. Все решается только каменщиком по ходу кладки. Заявленная конструкция кирпича Балтабаева обеспечивает прочную и качественную кладку с экономией массы изделия на 10, обладает новизной, существенными отличиями и расширит область своего применения в технике и быту. ФОРМУЛА ИЗОБРЕТЕНИЯ Кирпич, имеющий вид строительного изделия с корпусом правильной формы прямоугольного параллелепипеда длиной А, шириной В, толщиной С со сквозными симметрично расположенными фигурными пустотами и отверстием для захвата пальцами рук, отличающийся тем, что пустотные отверстия выполнены с сечениями двух диаметрально рассеченных полуокружностей,составляющих фрагмент суммарного сечения окружности диаметром,при этом полуокружности соединены линией перегиба,берущей начало от точки перегиба, расположенной в геометрическом центре поверхности постели параллелепипеда, причем длина параллелепипеда А 4 , ширина параллелепипеда В 2 , толщина параллелепипеда С.
