Бутылка

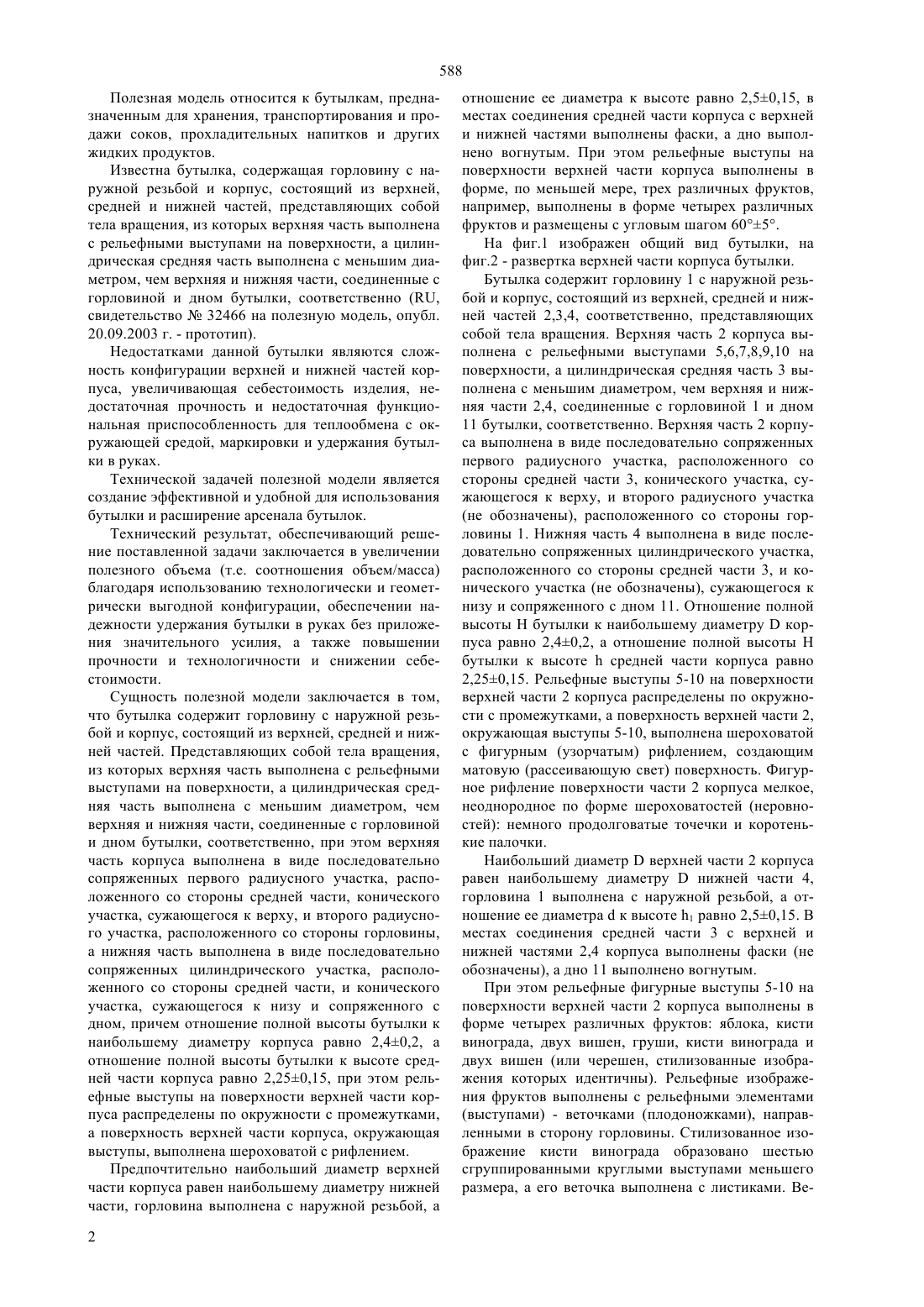

(51)65 1/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ дном бутылки, при этом верхняя часть корпуса выполнена в виде первого радиусного участка,конического участка, сужающегося к верху, и второго радиусного участка, а нижняя часть выполнена в виде цилиндрического участка и конического участка, сопряженного с дном, причем отношение высоты бутылки к наибольшему диаметру корпуса равно 2,40,2, а отношение высоты бутылки к высоте средней части корпуса равно 2,250,15, при этом поверхность верхней части корпуса, окружающая выступы, выполнена шероховатой с рифлением. Обеспечена надежность удержания бутылки в руках, увеличена прочность,обеспечено сохранение качества продукта, а также снижена ее себестоимость 5 з.п.ф-лы, 2 ил.(73) Открытое акционерное общество Прогресс(56) Патент на полезную модель РФ 32466, кл. 651/02, 20.09.2003(57) Бутылка содержит горловину с резьбой и корпус из верхней, средней и нижней частей, из которых верхняя часть выполнена с рельефными выступами на поверхности, а цилиндрическая средняя часть выполнена с меньшим диаметром,чем верхняя и нижняя, соединенные с горловиной и 588 Полезная модель относится к бутылкам, предназначенным для хранения, транспортирования и продажи соков, прохладительных напитков и других жидких продуктов. Известна бутылка, содержащая горловину с наружной резьбой и корпус, состоящий из верхней,средней и нижней частей, представляющих собой тела вращения, из которых верхняя часть выполнена с рельефными выступами на поверхности, а цилиндрическая средняя часть выполнена с меньшим диаметром, чем верхняя и нижняя части, соединенные с горловиной и дном бутылки, соответственно (,свидетельство 32466 на полезную модель, опубл. 20.09.2003 г. - прототип). Недостатками данной бутылки являются сложность конфигурации верхней и нижней частей корпуса, увеличивающая себестоимость изделия, недостаточная прочность и недостаточная функциональная приспособленность для теплообмена с окружающей средой, маркировки и удержания бутылки в руках. Технической задачей полезной модели является создание эффективной и удобной для использования бутылки и расширение арсенала бутылок. Технический результат, обеспечивающий решение поставленной задачи заключается в увеличении полезного объема (т.е. соотношения объем/масса) благодаря использованию технологически и геометрически выгодной конфигурации, обеспечении надежности удержания бутылки в руках без приложения значительного усилия, а также повышении прочности и технологичности и снижении себестоимости. Сущность полезной модели заключается в том,что бутылка содержит горловину с наружной резьбой и корпус, состоящий из верхней, средней и нижней частей. Представляющих собой тела вращения,из которых верхняя часть выполнена с рельефными выступами на поверхности, а цилиндрическая средняя часть выполнена с меньшим диаметром, чем верхняя и нижняя части, соединенные с горловиной и дном бутылки, соответственно, при этом верхняя часть корпуса выполнена в виде последовательно сопряженных первого радиусного участка, расположенного со стороны средней части, конического участка, сужающегося к верху, и второго радиусного участка, расположенного со стороны горловины,а нижняя часть выполнена в виде последовательно сопряженных цилиндрического участка, расположенного со стороны средней части, и конического участка, сужающегося к низу и сопряженного с дном, причем отношение полной высоты бутылки к наибольшему диаметру корпуса равно 2,40,2, а отношение полной высоты бутылки к высоте средней части корпуса равно 2,250,15, при этом рельефные выступы на поверхности верхней части корпуса распределены по окружности с промежутками,а поверхность верхней части корпуса, окружающая выступы, выполнена шероховатой с рифлением. Предпочтительно наибольший диаметр верхней части корпуса равен наибольшему диаметру нижней части, горловина выполнена с наружной резьбой, а 2 отношение ее диаметра к высоте равно 2,50,15, в местах соединения средней части корпуса с верхней и нижней частями выполнены фаски, а дно выполнено вогнутым. При этом рельефные выступы на поверхности верхней части корпуса выполнены в форме, по меньшей мере, трех различных фруктов,например, выполнены в форме четырех различных фруктов и размещены с угловым шагом 605. На фиг.1 изображен общий вид бутылки, на фиг.2 - развертка верхней части корпуса бутылки. Бутылка содержит горловину 1 с наружной резьбой и корпус, состоящий из верхней, средней и нижней частей 2,3,4, соответственно, представляющих собой тела вращения. Верхняя часть 2 корпуса выполнена с рельефными выступами 5,6,7,8,9,10 на поверхности, а цилиндрическая средняя часть 3 выполнена с меньшим диаметром, чем верхняя и нижняя части 2,4, соединенные с горловиной 1 и дном 11 бутылки, соответственно. Верхняя часть 2 корпуса выполнена в виде последовательно сопряженных первого радиусного участка, расположенного со стороны средней части 3, конического участка, сужающегося к верху, и второго радиусного участка(не обозначены), расположенного со стороны горловины 1. Нижняя часть 4 выполнена в виде последовательно сопряженных цилиндрического участка,расположенного со стороны средней части 3, и конического участка (не обозначены), сужающегося к низу и сопряженного с дном 11. Отношение полной высоты Н бутылки к наибольшему диаметрукорпуса равно 2,40,2, а отношение полной высоты Н бутылки к высотесредней части корпуса равно 2,250,15. Рельефные выступы 5-10 на поверхности верхней части 2 корпуса распределены по окружности с промежутками, а поверхность верхней части 2,окружающая выступы 5-10, выполнена шероховатой с фигурным (узорчатым) рифлением, создающим матовую (рассеивающую свет) поверхность. Фигурное рифление поверхности части 2 корпуса мелкое,неоднородное по форме шероховатостей (неровностей) немного продолговатые точечки и коротенькие палочки. Наибольший диаметрверхней части 2 корпуса равен наибольшему диаметрунижней части 4,горловина 1 выполнена с наружной резьбой, а отношение ее диаметрак высоте 1 равно 2,50,15. В местах соединения средней части 3 с верхней и нижней частями 2,4 корпуса выполнены фаски (не обозначены), а дно 11 выполнено вогнутым. При этом рельефные фигурные выступы 5-10 на поверхности верхней части 2 корпуса выполнены в форме четырех различных фруктов яблока, кисти винограда, двух вишен, груши, кисти винограда и двух вишен (или черешен, стилизованные изображения которых идентичны). Рельефные изображения фруктов выполнены с рельефными элементами(выступами) - веточками (плодоножками), направленными в сторону горловины. Стилизованное изображение кисти винограда образовано шестью сгруппированными круглыми выступами меньшего размера, а его веточка выполнена с листиками. Ве 588 точки каждой пары вишен изображены соединенными между собой. Рельефные выступы 5-10, представляющие собой изображения фруктов, расположены по окружности с равномерным угловым шагом 605 между линиями, проходящим и примерно через середину(по ширине) каждого выступа. При этом расстояния между выступами 5-10 уже, чем сами выступы, что препятствует попаданию выступа одной бутылки между выступами соседней бутылки при установке в таре. Диаметр 1 средней части 3 корпуса составляет 0,980,02 наибольшего диаметрабутылки. В частности, в примере выполнения бутылки,изображенном на фиг.1, полная высота Н бутылки составляет 130 мм, высотасредней части корпуса равна 58 мм, наибольший диаметрбутылки, т.е. диаметр верхней и нижней частей корпуса равен 53,8 мм, диаметр средней части корпуса равен 53 мм, диаметргорловины равен 37,15 мм, высота 1 горловины равна 14,45 мм. Фаски выполнены шириной 1,5 мм. В местах радиусных переходов(скруглений) на фиг. 1 показаны направления радиусов . Бутылка используется следующим образом. Напиток разливается в бутылки в условиях производства, обеспечивающих заданное наполнение и защиту от инфекции. Уровень заполнения находится в верхней части 2 корпуса. Форма выполнения всех частей 2-4 корпуса бутылки позволяет обеспечить оптимальное соотношение расхода материала, полезного объема для приема напитка и прочности бутылки. Немедленно после заполнения бутылки закупориваются крышками, надеваемыми по резьбе на горловину 1 до ограничителя и, при необходимости, вместе с содержимым подвергаются тепловой обработке - пастеризации или стерилизации. На средней части 3 корпуса бутылки может закрепляться этикетка (не изображена), содержащая наименование и состав продукта, сведения об изготовителе и т.п. информацию. Готовая продукция направляется на склад, где размещается в транспортной таре, в которой она транспортируется в торговую сеть. Форма данной бутылки не имеет кольцевых концентраторов напряжений и, как следует из теории сопротивления материалов, способна выдерживать большие нагрузки при соударении, например, в процессе установки в тару и транспортировании. Выступы 5-10 на верхней части 2 корпуса придают бутылке повышенную прочность именно в этой части,подверженной внешним воздействиям при нахождении в таре. При данном соотношении высот и диаметров угол конусности (между образующими) верхней части 2 корпуса резко уменьшен, что направлено на повышение прочности корпуса. Низкая и широкая горловина 1 также обладает повышенной прочностью. Испытания партии бутылок в режиме заполнения тары и погрузочно-разгрузочных работ показали значительное, около 6 снижение боя по сравнению с предыдущими партиями, выполненными аналогично прототипу. Разность диаметров средней, верхней и нижней частей 2-4 корпуса, соотношения их высот и форма верхней части 2 корпуса обеспечивают образование зазоров между бутылками при хранении и тем самым, достаточный теплообмен и воздухообмен вокруг каждой бутылки и между бутылками в таре. Соотношение полезного объема бутылки и массы материала при данной конфигурации корпуса является оптимальным, т.е. близким к максимально возможному. Потребитель имеет возможность перелить содержимое бутылки в столовую посуду (стакан и т.п.) или употребить его непосредственно из бутылки. В любом случае конфигурация корпуса бутылки,соотношение диаметра и высоты, выполненные согласно данной полезной модели, обеспечивают надежное удержание наклоненной бутылки в руках с усилием, доступным даже ребенку, так как пальцы опираются, в основном, на стенки средней части 3 корпуса, уменьшенный диаметр которой не позволяет им соскальзывать с наружной поверхности бутылки. Заявленная бутылка может быть серийно изготовлена из стекла или пластика в условиях промышленного производства с использованием имеющегося оборудования с применением современной технологии изготовления прессо-выдувания. В результате создана технологичная и удобная для использования бутылка и расширен арсенал бутылок. При этом обеспечена надежность удержания бутылки в руках без приложения значительного усилия, увеличена прочность, обеспечены сохранение качества продукта, а также, благодаря геометрической простоте формы корпуса, снижена ее себестоимость. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Бутылка, содержащая горловину с наружной резьбой и корпус, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения, из которых верхняя часть выполнена с рельефными выступами на поверхности, а цилиндрическая средняя часть выполнена с меньшим диаметром,чем верхняя и нижняя части, соединенные с горловиной и дном бутылки, соответственно, отличающаяся тем, что верхняя часть корпуса выполнена в виде последовательно сопряженных первого радиусного участка, расположенного со стороны средней части, конического участка, сужающегося к верху, и второго радиусного участка, расположенного со стороны горловины, а нижняя часть выполнена в виде последовательно сопряженных цилиндрического участка, расположенного со стороны средней части, и конического участка, сужающегося к низу и сопряженного с дном, причем отношение полной высоты бутылки к наибольшему диаметру корпуса равно 2,40,2, а отношение полной высоты бутылки к высоте средней части корпуса равно 2,250,15,при этом рельефные выступы на поверхности верхней части корпуса распределены по окружности с 3 588 промежутками, а поверхность верхней части корпуса, окружающая выступы, выполнена с рифлением. 2. Бутылка по п.1, отличающаяся тем, что наибольший диаметр верхней части корпуса равен наибольшему диаметру нижней части. 3. Бутылка по любому из п.1 или 2, отличающаяся тем, что горловина выполнена с наружной резьбой, а отношение ее диаметра к высоте равно 2,50,15,4. Бутылка по любому из п.1 или 2, отличающаяся тем, что в местах соединения средней части с верхней и нижней частями корпуса выполнены фаски, а дно выполнено вогнутым. 5. Бутылка по любому из п.1 или 2, отличающаяся тем, что рельефные выступы на поверхности верхней части корпуса выполнены в форме, по меньшей мере, трех различных фруктов. 6. Бутылка по любому из п.1 или 2, отличающаяся тем, что рельефные выступы на поверхности верхней части корпуса выполнены в форме четырех различных фруктов и размещены с угловым шагом 605.
