Колесо сельскохозяйственной машины

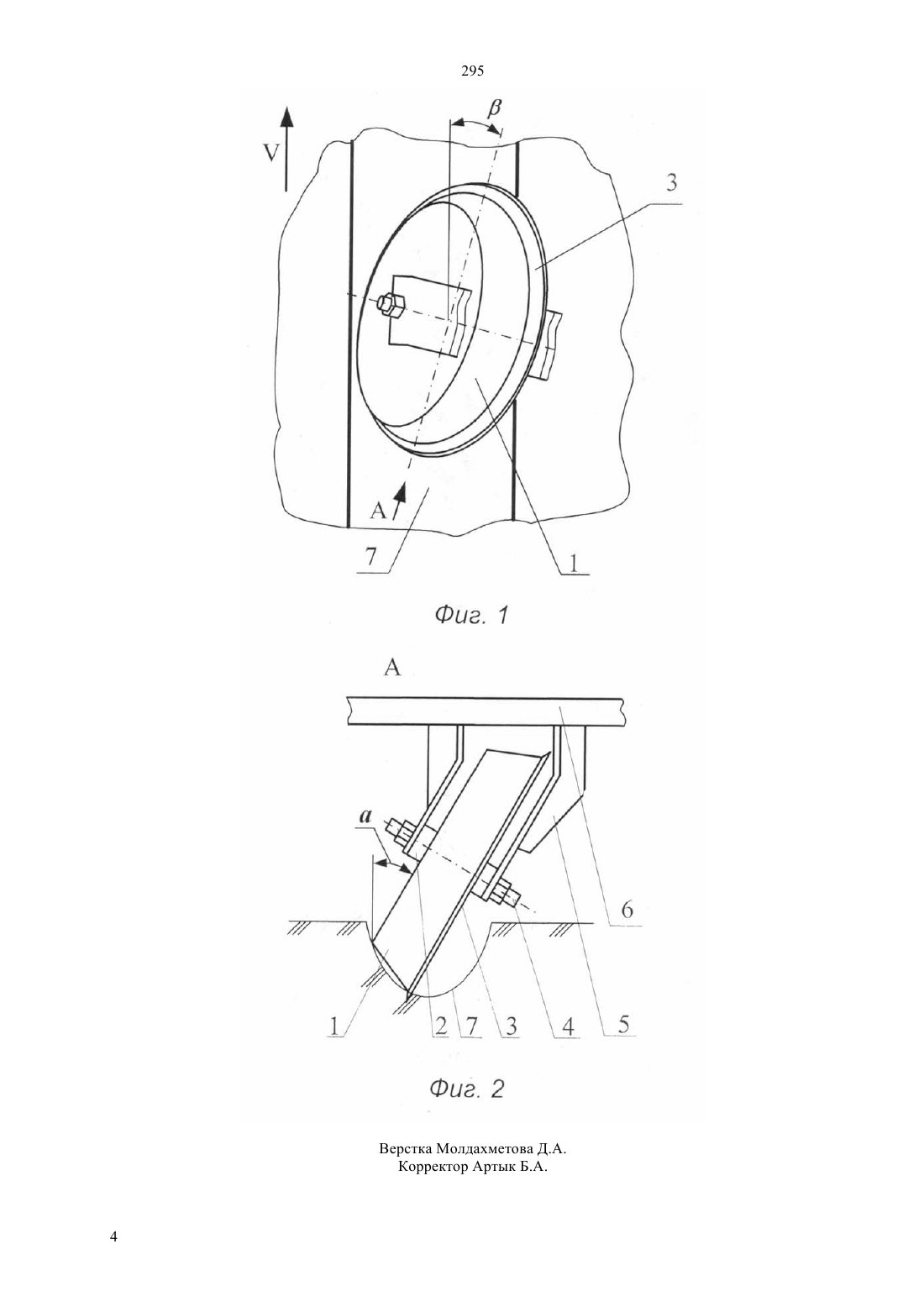

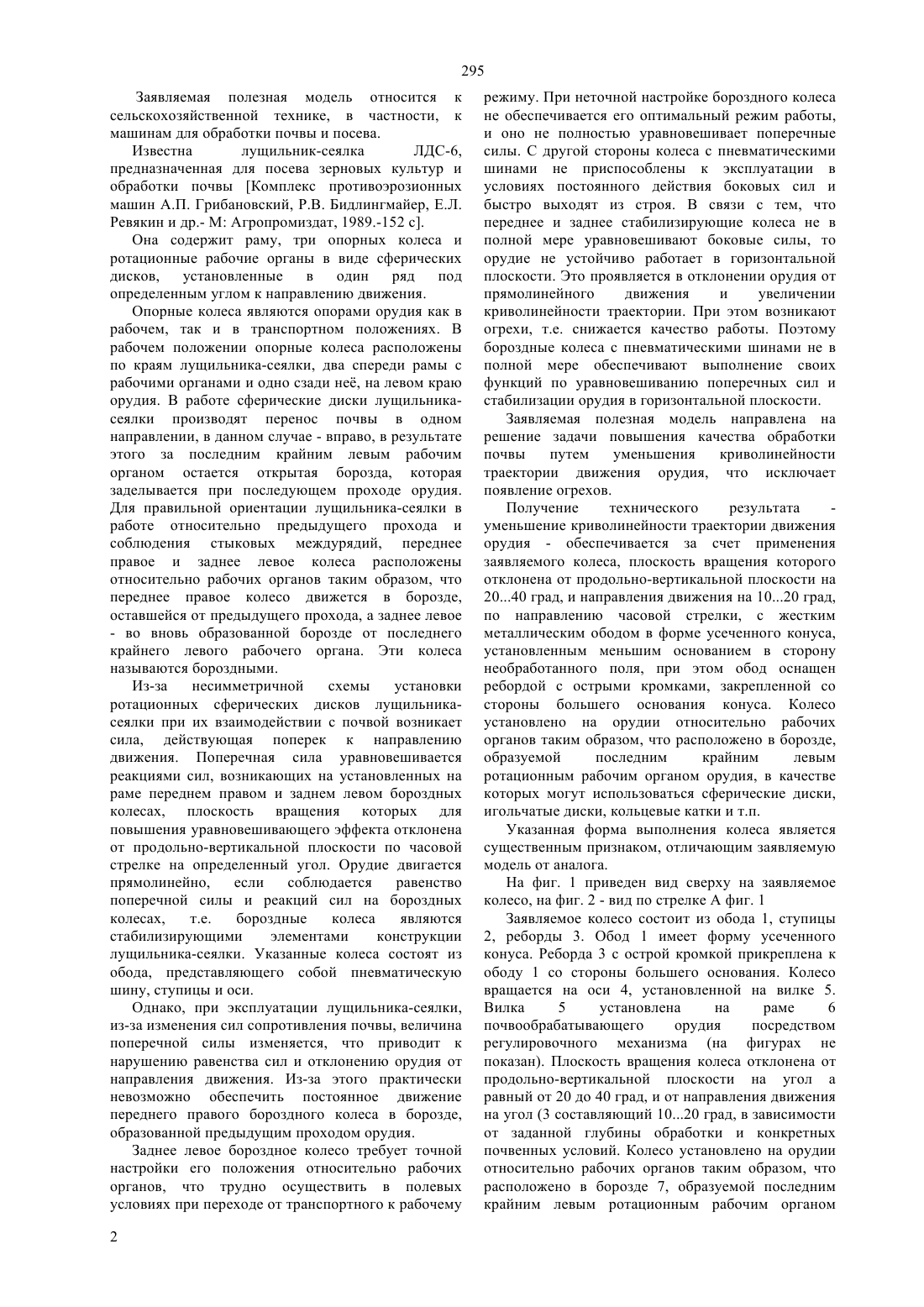

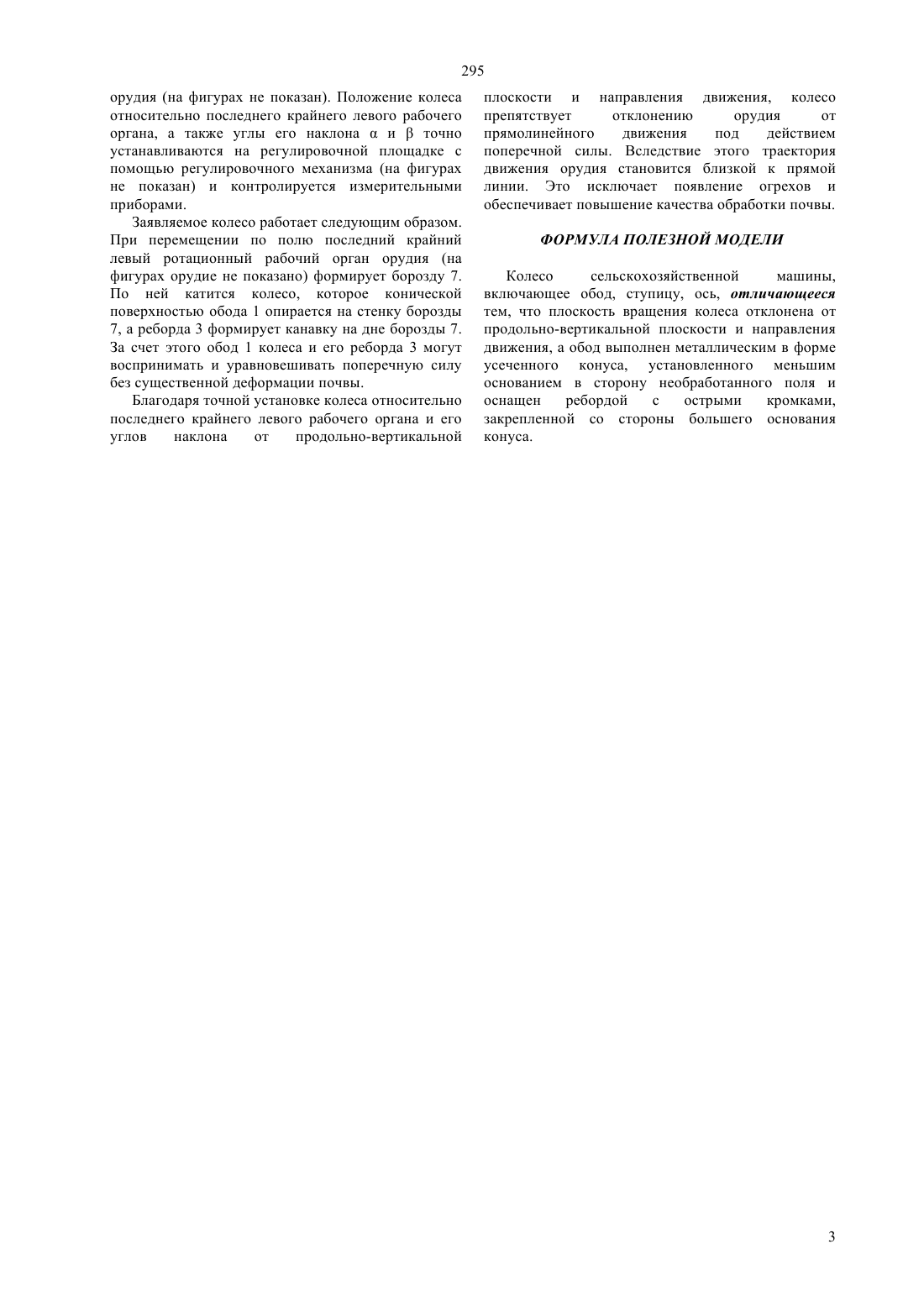

(51)7 01 69/00, 01 69/06 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Колесо сельскохозяйственной машины относится к сельскохозяйственной технике, в частности, к машинам для обработки почвы и посева. Состоит из обода, ступицы и оси. Плоскость вращения колеса отклонена от продольновертикальной плоскости и направления движения, а обод выполнен металлическим в форме усеченного конуса, установленным меньшим основанием в сторону необработанного поля. Обод оснащен ребордой с острыми кромками, закрепленной со стороны большего основания конуса. Данные отличительные признаки обеспечивают достижение требуемого технического результата уменьшение криволинейности траектории движения орудия, что исключает появление огрехов и обеспечивает повышение качества обработки почвы.(72) Гайфуллин Гаяз Закирович Курач Александр Александрович Дядюченко Александр Фдорович Вологин Василий Николаевич Лежнв Юрий Фдорович Семибаламут Александр Викторович(73) Дочернее государственное предприятие на праве хозяйственного ведения Целинный научноисследовательский институт механизации и электрификации сельского хозяйства 295 Заявляемая полезная модель относится к сельскохозяйственной технике, в частности, к машинам для обработки почвы и посева. Известна лущильник-сеялка ЛДС-6,предназначенная для посева зерновых культур и обработки почвы Комплекс противоэрозионных машин А.П. Грибановский, Р.В. Бидлингмайер, Е.Л. Ревякин и др.- М Агропромиздат, 1989.-152 с. Она содержит раму, три опорных колеса и ротационные рабочие органы в виде сферических дисков, установленные в один ряд под определенным углом к направлению движения. Опорные колеса являются опорами орудия как в рабочем, так и в транспортном положениях. В рабочем положении опорные колеса расположены по краям лущильника-сеялки, два спереди рамы с рабочими органами и одно сзади не, на левом краю орудия. В работе сферические диски лущильникасеялки производят перенос почвы в одном направлении, в данном случае - вправо, в результате этого за последним крайним левым рабочим органом остается открытая борозда, которая заделывается при последующем проходе орудия. Для правильной ориентации лущильника-сеялки в работе относительно предыдущего прохода и соблюдения стыковых междурядий, переднее правое и заднее левое колеса расположены относительно рабочих органов таким образом, что переднее правое колесо движется в борозде,оставшейся от предыдущего прохода, а заднее левое- во вновь образованной борозде от последнего крайнего левого рабочего органа. Эти колеса называются бороздными. Из-за несимметричной схемы установки ротационных сферических дисков лущильникасеялки при их взаимодействии с почвой возникает сила, действующая поперек к направлению движения. Поперечная сила уравновешивается реакциями сил, возникающих на установленных на раме переднем правом и заднем левом бороздных колесах, плоскость вращения которых для повышения уравновешивающего эффекта отклонена от продольно-вертикальной плоскости по часовой стрелке на определенный угол. Орудие двигается прямолинейно,если соблюдается равенство поперечной силы и реакций сил на бороздных колесах,т.е. бороздные колеса являются стабилизирующими элементами конструкции лущильника-сеялки. Указанные колеса состоят из обода, представляющего собой пневматическую шину, ступицы и оси. Однако, при эксплуатации лущильника-сеялки,из-за изменения сил сопротивления почвы, величина поперечной силы изменяется, что приводит к нарушению равенства сил и отклонению орудия от направления движения. Из-за этого практически невозможно обеспечить постоянное движение переднего правого бороздного колеса в борозде,образованной предыдущим проходом орудия. Заднее левое бороздное колесо требует точной настройки его положения относительно рабочих органов, что трудно осуществить в полевых условиях при переходе от транспортного к рабочему 2 режиму. При неточной настройке бороздного колеса не обеспечивается его оптимальный режим работы,и оно не полностью уравновешивает поперечные силы. С другой стороны колеса с пневматическими шинами не приспособлены к эксплуатации в условиях постоянного действия боковых сил и быстро выходят из строя. В связи с тем, что переднее и заднее стабилизирующие колеса не в полной мере уравновешивают боковые силы, то орудие не устойчиво работает в горизонтальной плоскости. Это проявляется в отклонении орудия от прямолинейного движения и увеличении криволинейности траектории. При этом возникают огрехи, т.е. снижается качество работы. Поэтому бороздные колеса с пневматическими шинами не в полной мере обеспечивают выполнение своих функций по уравновешиванию поперечных сил и стабилизации орудия в горизонтальной плоскости. Заявляемая полезная модель направлена на решение задачи повышения качества обработки почвы путем уменьшения криволинейности траектории движения орудия, что исключает появление огрехов. Получение технического результата уменьшение криволинейности траектории движения орудия - обеспечивается за счет применения заявляемого колеса, плоскость вращения которого отклонена от продольно-вертикальной плоскости на 2040 град, и направления движения на 1020 град,по направлению часовой стрелки, с жестким металлическим ободом в форме усеченного конуса,установленным меньшим основанием в сторону необработанного поля, при этом обод оснащен ребордой с острыми кромками, закрепленной со стороны большего основания конуса. Колесо установлено на орудии относительно рабочих органов таким образом, что расположено в борозде,образуемой последним крайним левым ротационным рабочим органом орудия, в качестве которых могут использоваться сферические диски,игольчатые диски, кольцевые катки и т.п. Указанная форма выполнения колеса является существенным признаком, отличающим заявляемую модель от аналога. На фиг. 1 приведен вид сверху на заявляемое колесо, на фиг. 2 - вид по стрелке А фиг. 1 Заявляемое колесо состоит из обода 1, ступицы 2, реборды 3. Обод 1 имеет форму усеченного конуса. Реборда 3 с острой кромкой прикреплена к ободу 1 со стороны большего основания. Колесо вращается на оси 4, установленной на вилке 5. Вилка 5 установлена на раме 6 почвообрабатывающего орудия посредством регулировочного механизма (на фигурах не показан). Плоскость вращения колеса отклонена от продольно-вертикальной плоскости на угол а равный от 20 до 40 град, и от направления движения на угол (3 составляющий 1020 град, в зависимости от заданной глубины обработки и конкретных почвенных условий. Колесо установлено на орудии относительно рабочих органов таким образом, что расположено в борозде 7, образуемой последним крайним левым ротационным рабочим органом 295 орудия (на фигурах не показан). Положение колеса относительно последнего крайнего левого рабочего органа, а также углы его наклонаиточно устанавливаются на регулировочной площадке с помощью регулировочного механизма (на фигурах не показан) и контролируется измерительными приборами. Заявляемое колесо работает следующим образом. При перемещении по полю последний крайний левый ротационный рабочий орган орудия (на фигурах орудие не показано) формирует борозду 7. По ней катится колесо, которое конической поверхностью обода 1 опирается на стенку борозды 7, а реборда 3 формирует канавку на дне борозды 7. За счет этого обод 1 колеса и его реборда 3 могут воспринимать и уравновешивать поперечную силу без существенной деформации почвы. Благодаря точной установке колеса относительно последнего крайнего левого рабочего органа и его углов наклона от продольно-вертикальной плоскости и направления движения, колесо препятствует отклонению орудия от прямолинейного движения под действием поперечной силы. Вследствие этого траектория движения орудия становится близкой к прямой линии. Это исключает появление огрехов и обеспечивает повышение качества обработки почвы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Колесо сельскохозяйственной машины,включающее обод, ступицу, ось, отличающееся тем, что плоскость вращения колеса отклонена от продольно-вертикальной плоскости и направления движения, а обод выполнен металлическим в форме усеченного конуса, установленного меньшим основанием в сторону необработанного поля и оснащен ребордой с острыми кромками,закрепленной со стороны большего основания конуса.
