Камера сборная одностороннего обслуживания КСО-3М

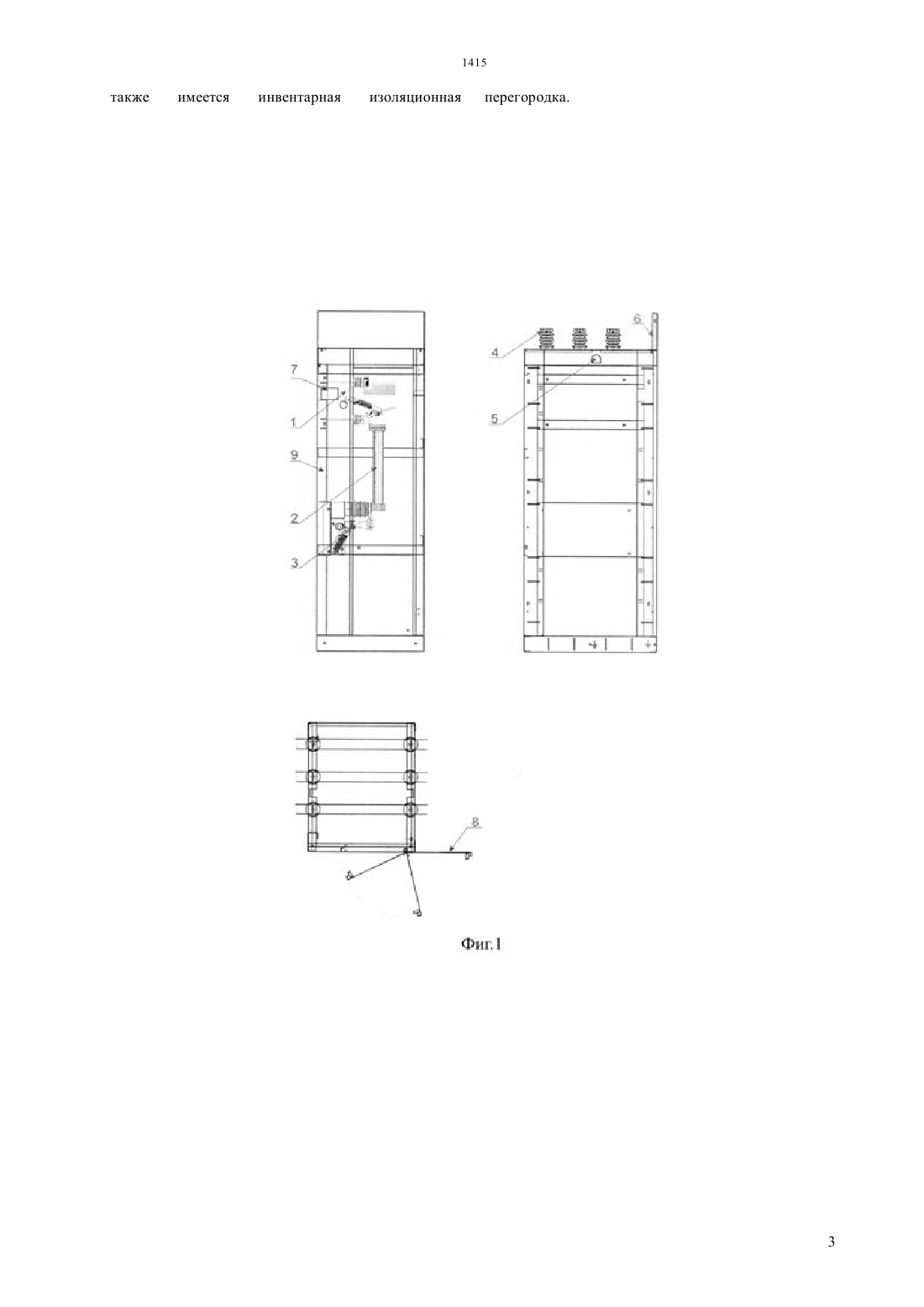

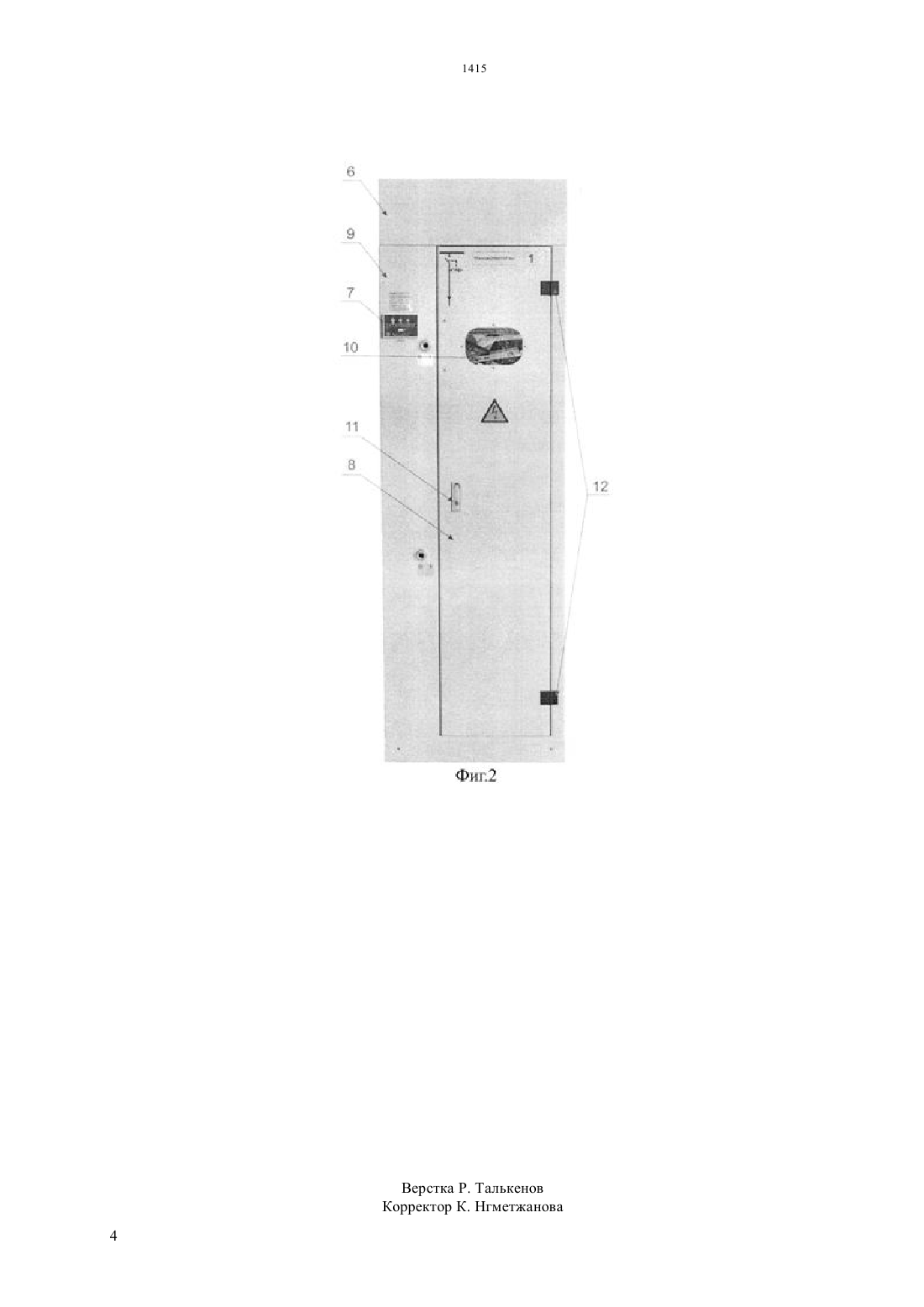

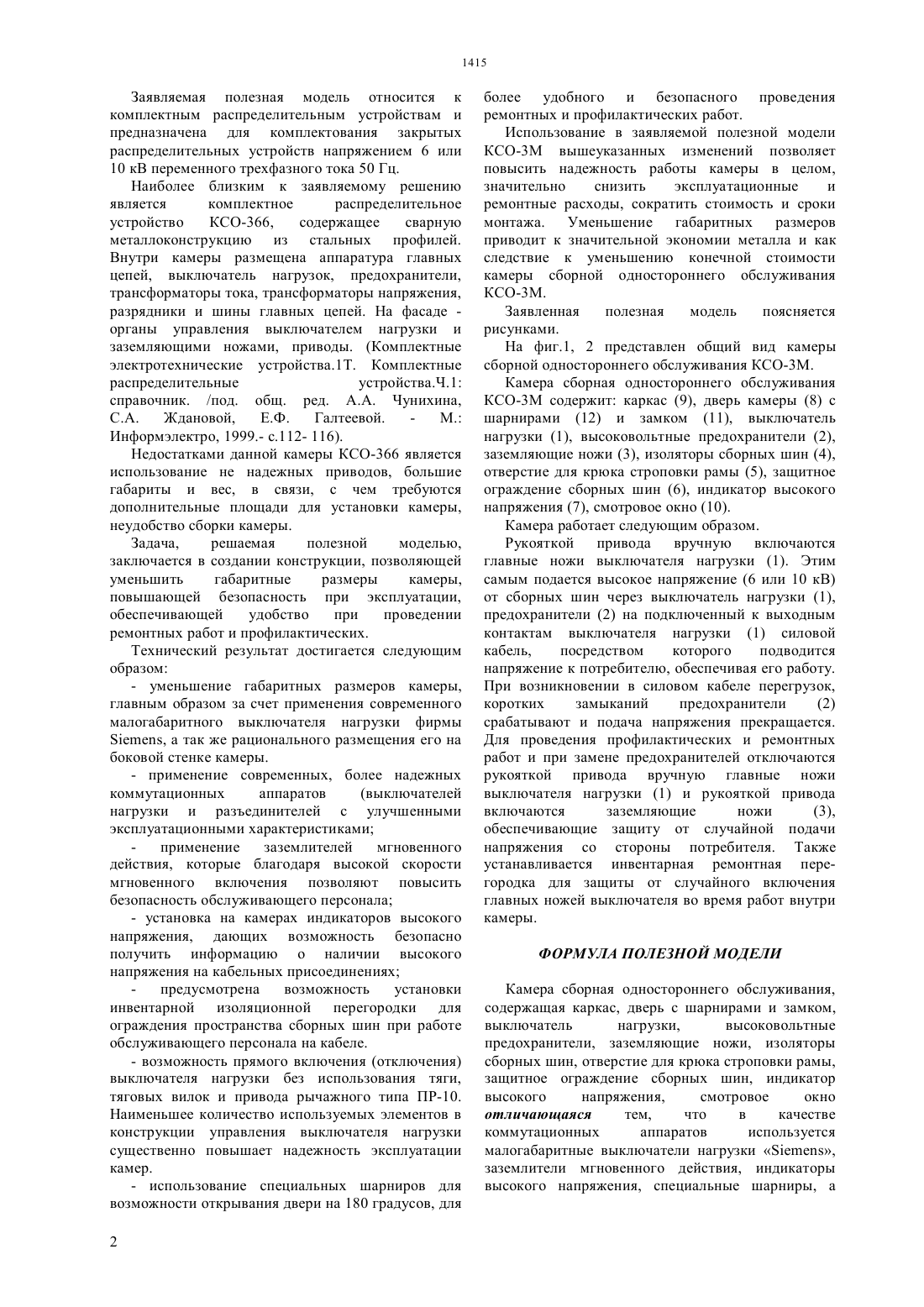

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Камера сборная одностороннего обслуживания КСО-3 М содержит каркас, дверь с шарнирами и замком, выключатель нагрузки, высоковольтные предохранители, заземляющие ножи, изоляторы сборных шин, отверстие для крюка строповки рамы,защитное ограждение сборных шин, индикатор высокого напряжения, смотровое окно. Применение в камере сборной одностороннего обслуживания КСО-3 М современных,малогабаритных коммутационных аппаратов,заземлителей и индикатора высокого напряжения, а так же возможность установки изоляционной перегородки, специальных шарниров двери и прямого включения (отключения) выключателя нагрузки, позволяет повысить надежность работы камеры в целом,значительно снизить эксплуатационные и ремонтные расходы, сократить стоимость и сроки монтажа, а так же уменьшить габаритные размеры.(56) Чунихин А.А., Жданова С.А., Галтеева Е.Ф. Комплектные электротехнические устройства справочник.Т.1. Комплектные распределительные устройства Ч.1, 1999, с. 112-116(54) КАМЕРА СБОРНАЯ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-3 М(57) Заявляемая полезная модель относится к комплектным распределительным устройствам и предназначена для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного трехфазного тока 50 Гц. Целью заявляемой полезной модели является создание конструкции, позволяющей уменьшить габаритные размеры камеры, повысить безопасность при эксплуатации, обеспечить удобство при проведении ремонтных и профилактических работ. Заявляемая полезная модель относится к комплектным распределительным устройствам и предназначена для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного трехфазного тока 50 Гц. Наиболее близким к заявляемому решению является комплектное распределительное устройство КСО-366,содержащее сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, выключатель нагрузок, предохранители,трансформаторы тока, трансформаторы напряжения,разрядники и шины главных цепей. На фасаде органы управления выключателем нагрузки и заземляющими ножами, приводы. (Комплектные электротехнические устройства.1 Т. Комплектные распределительные устройства.Ч.1 справочник. /под. общ. ред. А.А. Чунихина,С.А. Ждановой,Е.Ф. Галтеевой. М. Информэлектро, 1999.- с.112- 116). Недостатками данной камеры КСО-366 является использование не надежных приводов, большие габариты и вес, в связи, с чем требуются дополнительные площади для установки камеры,неудобство сборки камеры. Задача,решаемая полезной моделью,заключается в создании конструкции, позволяющей уменьшить габаритные размеры камеры,повышающей безопасность при эксплуатации,обеспечивающей удобство при проведении ремонтных работ и профилактических. Технический результат достигается следующим образом- уменьшение габаритных размеров камеры,главным образом за счет применения современного малогабаритного выключателя нагрузки фирмы, а так же рационального размещения его на боковой стенке камеры.- применение современных, более надежных коммутационных аппаратов(выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками применение заземлителей мгновенного действия, которые благодаря высокой скорости мгновенного включения позволяют повысить безопасность обслуживающего персонала- установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях предусмотрена возможность установки инвентарной изоляционной перегородки для ограждения пространства сборных шин при работе обслуживающего персонала на кабеле.- возможность прямого включения (отключения) выключателя нагрузки без использования тяги,тяговых вилок и привода рычажного типа ПР-10. Наименьшее количество используемых элементов в конструкции управления выключателя нагрузки существенно повышает надежность эксплуатации камер.- использование специальных шарниров для возможности открывания двери на 180 градусов, для 2 более удобного и безопасного проведения ремонтных и профилактических работ. Использование в заявляемой полезной модели КСО-3 М вышеуказанных изменений позволяет повысить надежность работы камеры в целом,значительно снизить эксплуатационные и ремонтные расходы, сократить стоимость и сроки монтажа. Уменьшение габаритных размеров приводит к значительной экономии металла и как следствие к уменьшению конечной стоимости камеры сборной одностороннего обслуживания КСО-3 М. Заявленная полезная модель поясняется рисунками. На фиг.1, 2 представлен общий вид камеры сборной одностороннего обслуживания КСО-3 М. Камера сборная одностороннего обслуживания КСО-3 М содержит каркас (9), дверь камеры (8) с шарнирами (12) и замком (11), выключатель нагрузки (1), высоковольтные предохранители (2),заземляющие ножи (3), изоляторы сборных шин (4),отверстие для крюка строповки рамы (5), защитное ограждение сборных шин (6), индикатор высокого напряжения (7), смотровое окно (10). Камера работает следующим образом. Рукояткой привода вручную включаются главные ножи выключателя нагрузки (1). Этим самым подается высокое напряжение (6 или 10 кВ) от сборных шин через выключатель нагрузки (1),предохранители (2) на подключенный к выходным контактам выключателя нагрузки (1) силовой кабель,посредством которого подводится напряжение к потребителю, обеспечивая его работу. При возникновении в силовом кабеле перегрузок,коротких замыканий предохранители(2) срабатывают и подача напряжения прекращается. Для проведения профилактических и ремонтных работ и при замене предохранителей отключаются рукояткой привода вручную главные ножи выключателя нагрузки (1) и рукояткой привода включаются заземляющие ножи(3),обеспечивающие защиту от случайной подачи напряжения со стороны потребителя. Также устанавливается инвентарная ремонтная перегородка для защиты от случайного включения главных ножей выключателя во время работ внутри камеры. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Камера сборная одностороннего обслуживания,содержащая каркас, дверь с шарнирами и замком,выключатель нагрузки,высоковольтные предохранители, заземляющие ножи, изоляторы сборных шин, отверстие для крюка строповки рамы,защитное ограждение сборных шин, индикатор высокого напряжения,смотровое окно отличающаяся тем,что в качестве коммутационных аппаратов используется малогабаритные выключатели нагрузки ,заземлители мгновенного действия, индикаторы высокого напряжения, специальные шарниры, а
