Камера сборная одностороннего обслуживания КСО2-10

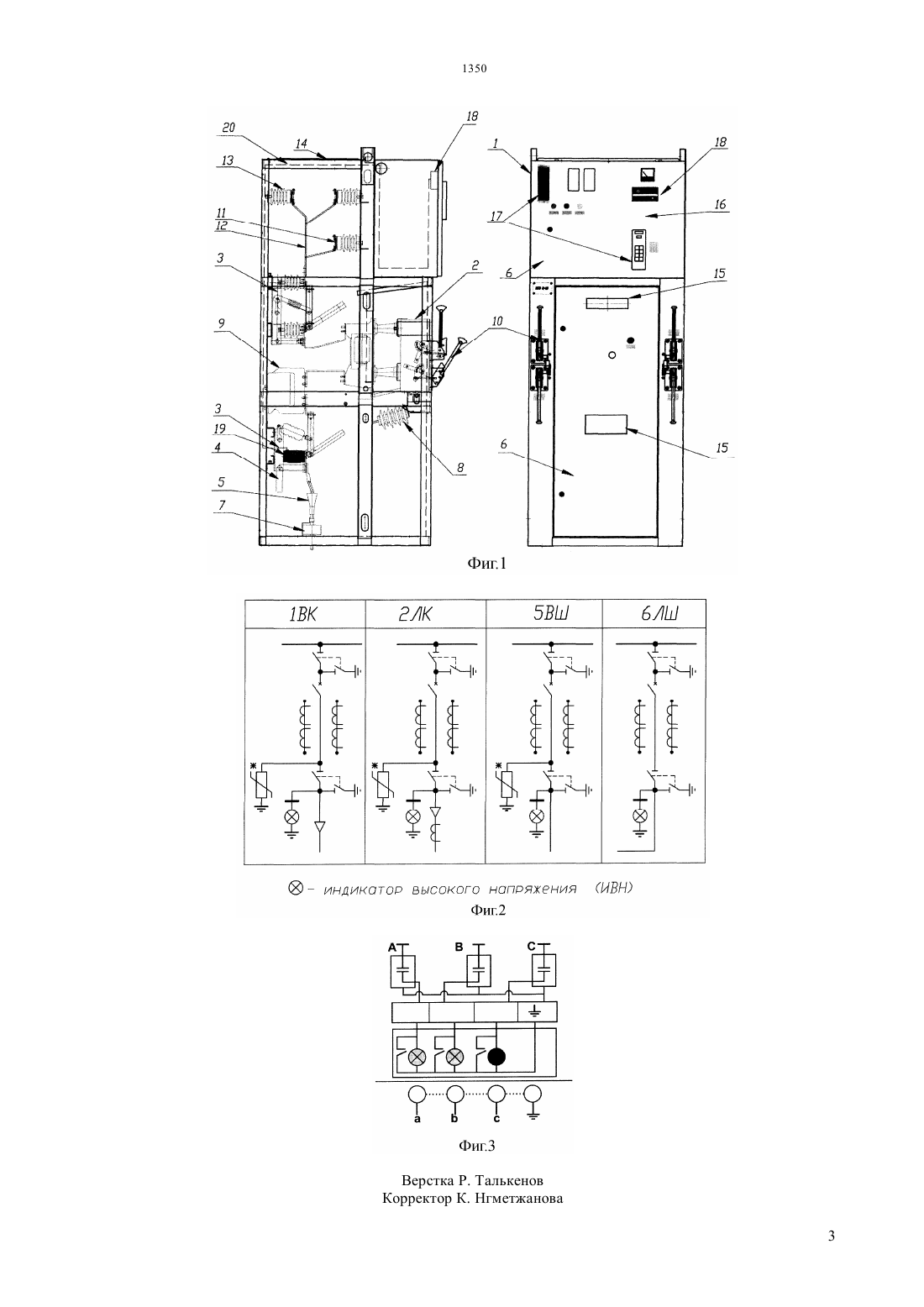

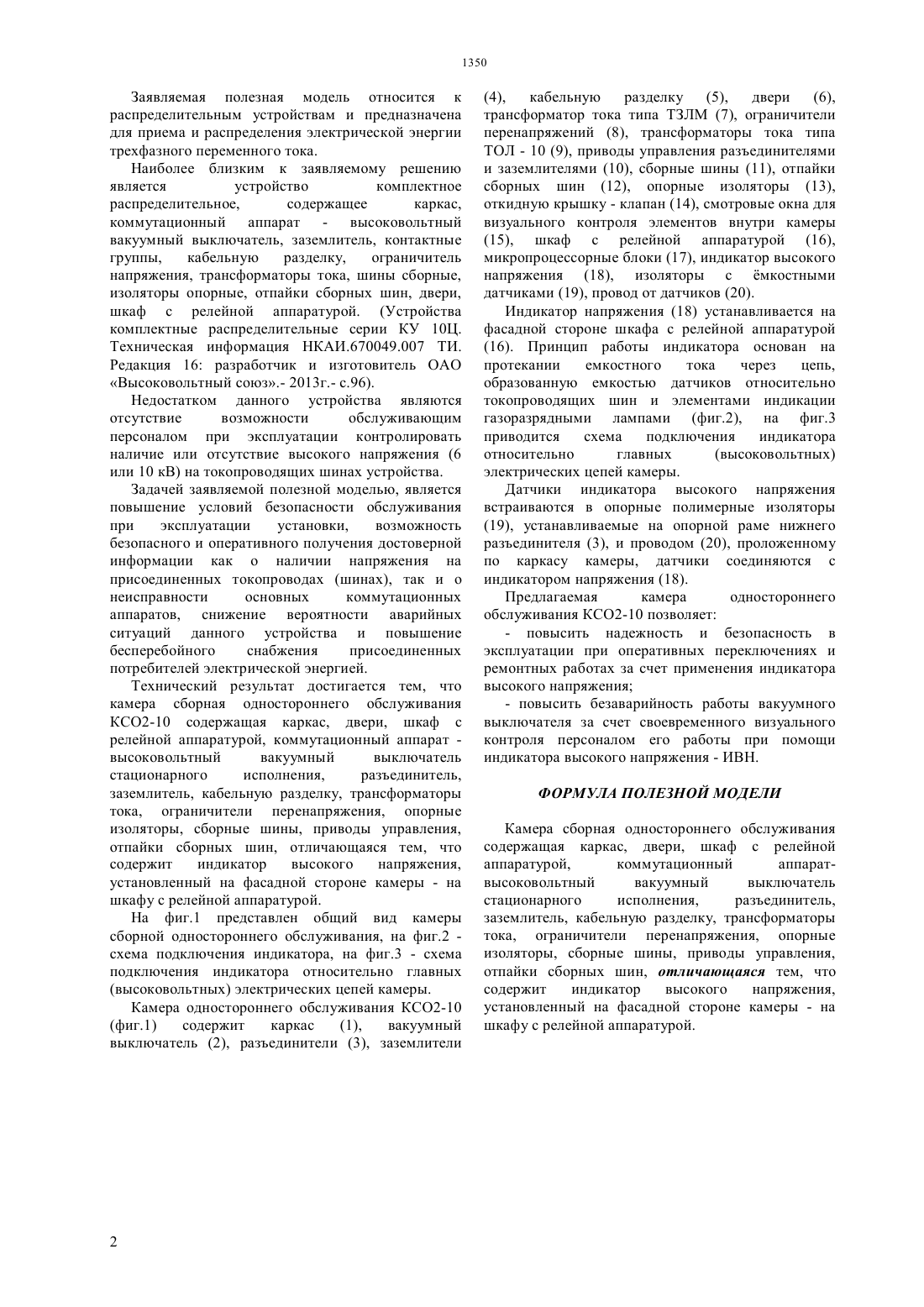

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ напряжения на присоединенных токопроводах, так и о неисправности основных коммутационных аппаратов, снижение вероятности аварийных ситуаций данного устройства и повышение бесперебойного снабжения присоединенных потребителей электрической энергией. Камера сборная одностороннего обслуживания КС 2-10 содержит каркас, двери, шкаф с релейной аппаратурой,высоковольтный вакуумный выключатель,разъединитель,заземлитель,кабельную разделку,трансформаторы тока,ограничители перенапряжения, опорные изоляторы,сборные шины, приводы управления, отпайки сборных шин, индикатор высокого напряжения,установленный на шкафу с релейной аппаратурой. Применение индикаторов высокого напряжения позволяет повысить надежность и безопасность в эксплуатации, оперативных переключениях и ремонтных работах, а так же повысить безаварийность работы вакуумного выключателя.(56) Устройства комплектные распределительные серии КУ 10 Ц. Техническая информация. НКАИ.670049.007 ТИ. Редакция 16, ОАО Высоковольтный союз, 2013(54) КАМЕРА СБОРНАЯ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО 2-10(57) Полезная модель относится к распределительным устройствам и предназначена для приема и распределения электрической энергии трехфазного переменного тока. Целью заявляемого технического решения является повышение условий безопасности обслуживания при эксплуатации установки,возможность безопасного и оперативного получения достоверной информации,как о наличии Заявляемая полезная модель относится к распределительным устройствам и предназначена для приема и распределения электрической энергии трехфазного переменного тока. Наиболее близким к заявляемому решению является устройство комплектное распределительное,содержащее каркас,коммутационный аппарат - высоковольтный вакуумный выключатель, заземлитель, контактные группы,кабельную разделку,ограничитель напряжения, трансформаторы тока, шины сборные,изоляторы опорные, отпайки сборных шин, двери,шкаф с релейной аппаратурой. (Устройства комплектные распределительные серии КУ 10 Ц. Техническая информация НКАИ.670049.007 ТИ. Редакция 16 разработчик и изготовитель ОАО Высоковольтный союз.- 2013 г.- с.96). Недостатком данного устройства являются отсутствие возможности обслуживающим персоналом при эксплуатации контролировать наличие или отсутствие высокого напряжения (6 или 10 кВ) на токопроводящих шинах устройства. Задачей заявляемой полезной моделью, является повышение условий безопасности обслуживания при эксплуатации установки,возможность безопасного и оперативного получения достоверной информации как о наличии напряжения на присоединенных токопроводах (шинах), так и о неисправности основных коммутационных аппаратов, снижение вероятности аварийных ситуаций данного устройства и повышение бесперебойного снабжения присоединенных потребителей электрической энергией. Технический результат достигается тем, что камера сборная одностороннего обслуживания КС 2-10 содержащая каркас, двери, шкаф с релейной аппаратурой, коммутационный аппарат высоковольтный вакуумный выключатель стационарного исполнения,разъединитель,заземлитель, кабельную разделку, трансформаторы тока, ограничители перенапряжения, опорные изоляторы, сборные шины, приводы управления,отпайки сборных шин, отличающаяся тем, что содержит индикатор высокого напряжения,установленный на фасадной стороне камеры - на шкафу с релейной аппаратурой. На фиг.1 представлен общий вид камеры сборной одностороннего обслуживания, на фиг.2 схема подключения индикатора, на фиг.3 - схема подключения индикатора относительно главных(высоковольтных) электрических цепей камеры. Камера одностороннего обслуживания КС 2-10(4),кабельную разделку (5),двери (6),трансформатор тока типа ЗЛ (7), ограничители перенапряжений (8), трансформаторы тока типа ТОЛ - 10 (9), приводы управления разъединителями и заземлителями (10), сборные шины (11), отпайки сборных шин (12), опорные изоляторы (13),откидную крышку - клапан (14), смотровые окна для визуального контроля элементов внутри камеры(15), шкаф с релейной аппаратурой (16),микропроцессорные блоки (17), индикатор высокого напряжения (18), изоляторы с мкостными датчиками (19), провод от датчиков (20). Индикатор напряжения (18) устанавливается на фасадной стороне шкафа с релейной аппаратурой(16). Принцип работы индикатора основан на протекании емкостного тока через цепь,образованную емкостью датчиков относительно токопроводящих шин и элементами индикации газоразрядными лампами (фиг.2), на фиг.3 приводится схема подключения индикатора относительно главных(высоковольтных) электрических цепей камеры. Датчики индикатора высокого напряжения встраиваются в опорные полимерные изоляторы(19), устанавливаемые на опорной раме нижнего разъединителя (3), и проводом (20), проложенному по каркасу камеры, датчики соединяются с индикатором напряжения (18). Предлагаемая камера одностороннего обслуживания КСО 2-10 позволяет- повысить надежность и безопасность в эксплуатации при оперативных переключениях и ремонтных работах за счет применения индикатора высокого напряжения- повысить безаварийность работы вакуумного выключателя за счет своевременного визуального контроля персоналом его работы при помощи индикатора высокого напряжения - ИВН. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Камера сборная одностороннего обслуживания содержащая каркас, двери, шкаф с релейной аппаратурой,коммутационный аппаратвысоковольтный вакуумный выключатель стационарного исполнения,разъединитель,заземлитель, кабельную разделку, трансформаторы тока, ограничители перенапряжения, опорные изоляторы, сборные шины, приводы управления,отпайки сборных шин, отличающаяся тем, что содержит индикатор высокого напряжения,установленный на фасадной стороне камеры - на шкафу с релейной аппаратурой.
