Шкаф комплектного распределительного устройства серии кру2-10

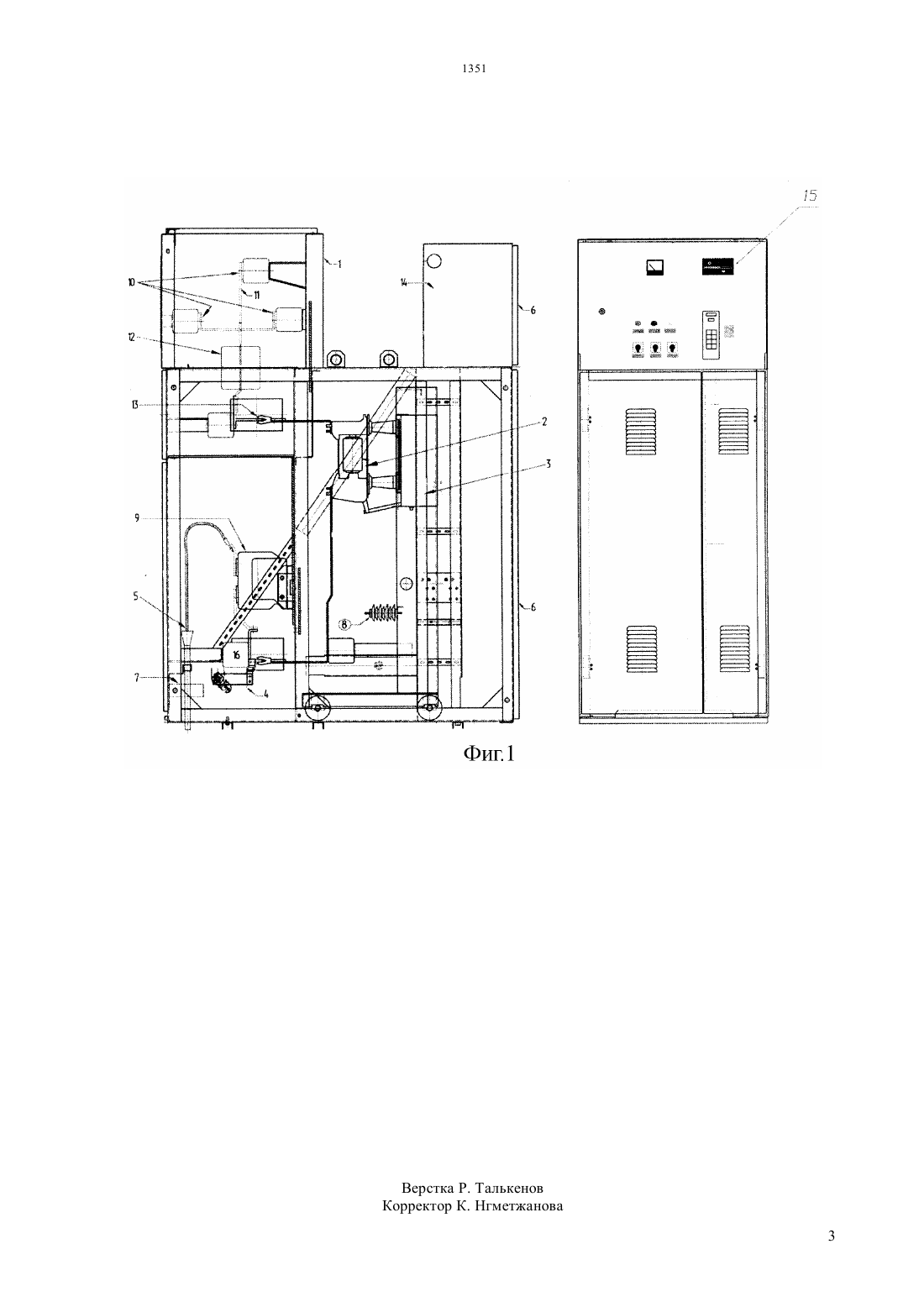

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Целью заявляемой полезной модели является повышение условий безопасности обслуживания при эксплуатации электроустановки, а так же повышение бесперебойного электроснабжения потребителей. Шкаф комплектного распределительного устройства серии КРУ 2-10 содержит каркас, двери,шкаф с релейной аппаратурой, коммутационный аппарат - высоковольтный вакуумный выключатель на выкатном элементе, заземляющий нож,кабельную разделку,трансформаторы тока,ограничители перенапряжения,проходные изоляторы, сборные шины, контакты главной цепи. Применение индикатора высокого напряжения позволяет повысить надежность и безопасность эксплуатации при оперативных переключениях и ремонтных работах.(56) Комплектные распределительные устройства серии КВ-02-10. Руководство по эксплуатации ЗВО.017.00.000 РЭ. ЗАО Завод высоковольтного оборудования, г.Челсары, 2002(54) ШКАФ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА СЕРИИ КРУ 2-10(57) Полезная модель относится к распределительным устройствам и предназначена для приема и распределения электрической энергии трехфазного переменного тока. Полезная модель относится к распределительным устройствам и предназначена для приема и распределения электрической энергии трехфазного переменного тока. Наиболее близким к заявляемому решению является устройство комплектное распределительное,содержащее каркас,коммутационный аппарат - высоковольтный вакуумный выключатель на выкатном элементе,заземляющий нож, розетки, кабельную разделку,ограничитель напряжения, трансформаторы тока,шины сборные, изоляторы опорные, отпайки сборных шин, двери, шкаф с релейной аппаратурой.(Комплектные распределительные устройства серии КВ-02-10. Руководство по эксплуатации ЗВО.017.00.00.00.000 РЭ разработчик и изготовитель ЗАО Завод высоковольтного оборудования г. Чебоксары, с.53, 2002 г.) Недостатком данного устройства являются отсутствие возможности обслуживающим персоналом при эксплуатации контролировать наличие или отсутствие высокого напряжения (6 или 10 кВ) на токопроводящих шинах устройства. Целью заявляемой полезной модели является повышение условий безопасности обслуживания при эксплуатации электроустановки, возможность безопасного и оперативного получения достоверной информации как о наличии напряжения на присоединенных токопроводах (шинах), так и о неисправности основных коммутационных аппаратов, снижение вероятности аварийных ситуаций данного устройства и повышение бесперебойного снабжения присоединенных потребителей электрической энергией. Технический результат достигается тем, что предложенный шкаф комплектного распределительного устройства серии КРУ 2-10 содержит каркас, двери, шкаф с релейной аппаратурой,коммутационный аппарат высоковольтный вакуумный выключатель на выкатном элементе, заземляющий нож, кабельную разделку, трансформаторы тока, ограничители перенапряжения, проходные изоляторы, сборные шины, контакты главной цепи. Отличием от прототипа является то, что камера содержит индикатор высокого напряжения, установленный на фасадной стороне камеры - на шкафу с релейной аппаратурой. Полезная модель поясняется фиг.1. Шкаф комплектного распределительного устройства серии КРУ 2-10 содержит каркас (1),вакуумный выключатель (2), выкатной элемент (3),заземляющий нож (4), кабельную разделку (5),двери (6), трансформатор тока типа ЗЛ (7), 2 ограничители перенапряжений (8), трансформаторы тока типа ТОЛ - 10 (9), сборные шины (10), отпайки сборных шин (11), проходные изоляторы (12),контакты главной цепи (13), шкаф с релейной аппаратурой (14), индикатор высокого напряжения(15), изоляторы с мкостными датчиками (16). Основным элементом,определяющим конструкцию шкафа КРУ 2-10, является вакуумный выключатель. Конструкция шкафа обеспечивает возможность кабельного ввода - снизу. Конструкция и размеры кабельного отсека позволяют производить удобный монтаж 3-х кабельных разделок любого типа. Так же конструкция шкафа обеспечивает возможность установки концевых выключателей и электромагнитных блокировок выкатного элемента и заземляющего ножа. Индикатор напряжения (15) устанавливается на фасадной стороне шкафа с релейной аппаратурой(14). Принцип работы индикатора основан на протекании емкостного тока через цепь,образованную емкостью датчиков относительно токопроводящих шин и элементами индикации газоразрядными лампами. Датчик (16) индикатора высокого напряжения встроенный в опорные полимерные изоляторы,крепятся одной стороной при помощи болта к заземленному каркасу шкафа, с другой стороны к изолятору присоединяется токоведущая шина. Предлагаемый шкаф комплектного распределительного устройства серии КРУ 2-10 позволяет- повысить надежность и безопасность в эксплуатации, при оперативных переключениях и ремонтных работах за счет применения индикатора высокого напряжения- повысить безаварийность работы вакуумного выключателя за счет своевременного визуального контроля персоналом его работы при помощи индикатора высокого напряжения - ИВН. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шкаф комплектного распределительного устройства, содержащий каркас, двери, шкаф с релейной аппаратурой, коммутационный аппарат высоковольтный вакуумный выключатель на выкатном элементе, заземляющий нож, кабельную разделку, трансформаторы тока, ограничители перенапряжения, проходные изоляторы, сборные шины, контакты главной цепи, отличающийся тем,что содержит индикатор высокого напряжения,установленный на шкафу с релейной аппаратурой.
