Шкаф комплектного распределительного устройства серии кру – рн

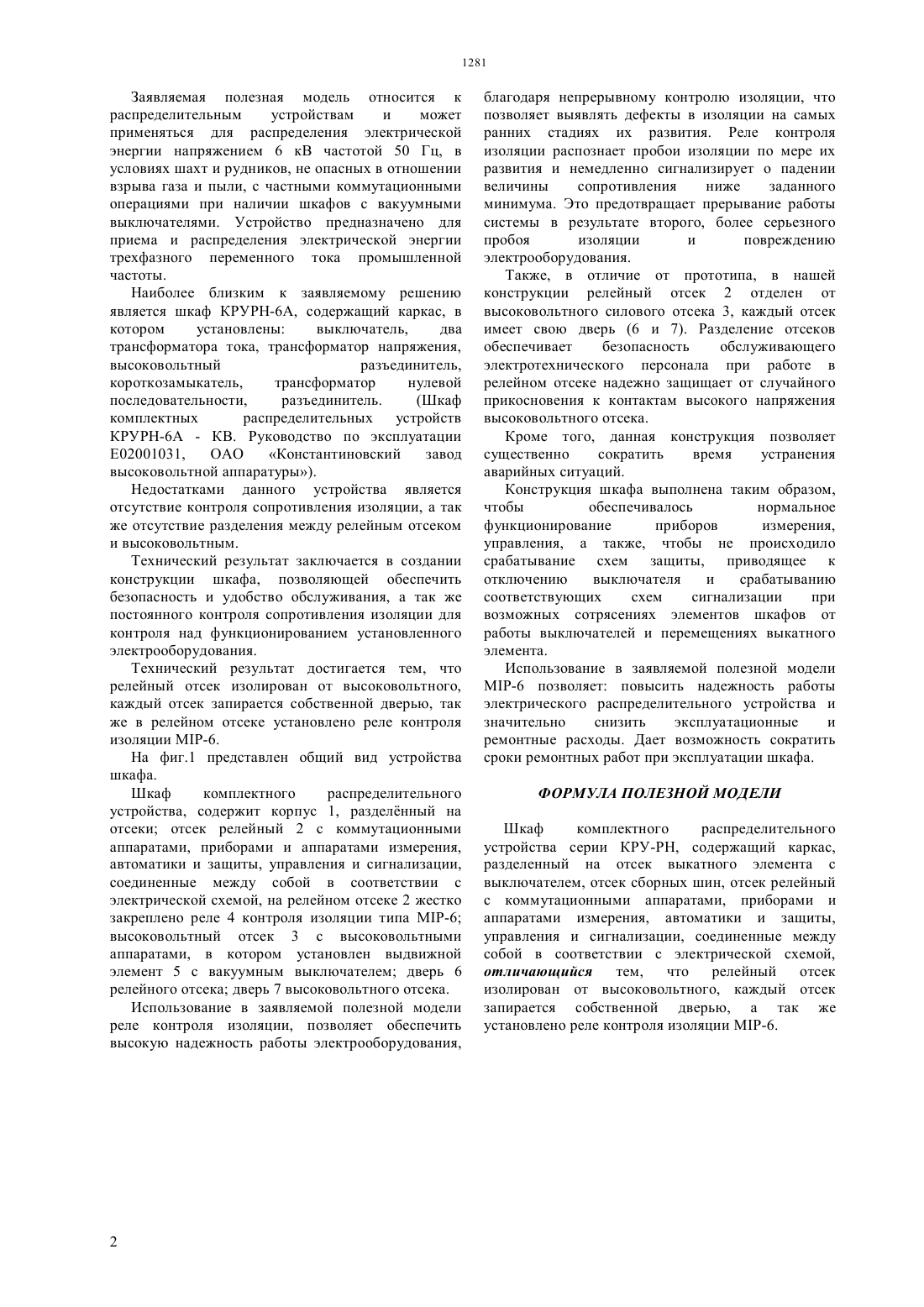

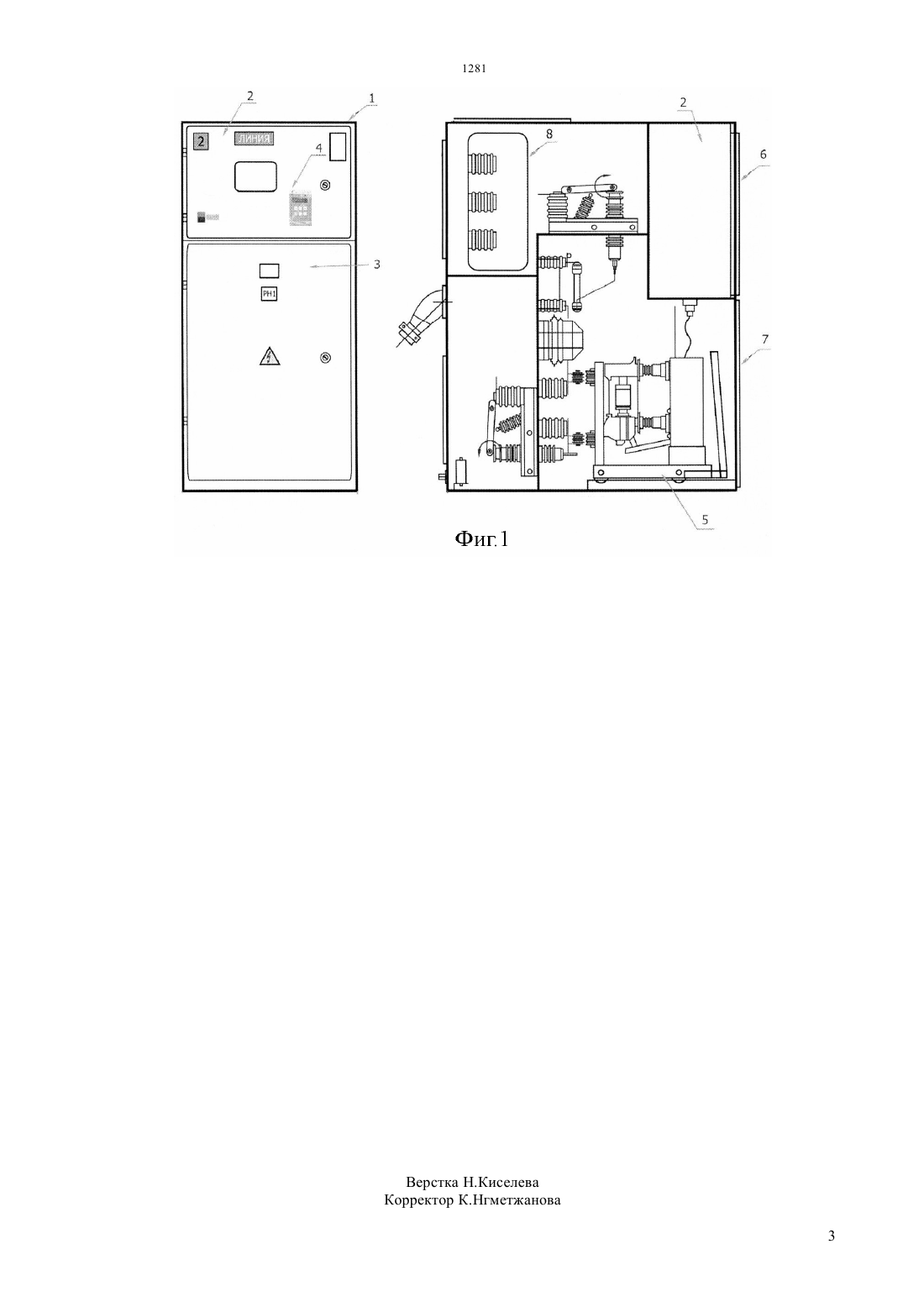

(51) 02 11/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ трехфазного переменного тока промышленной частоты. Целью заявляемой полезной модели является повышение безопасности обслуживающего персонала и надежности работы электрооборудования. Шкаф комплектного распределительного устройства серии КРУ-РН, содержащий каркас,разделенный на отсек выкатного элемента с выключателем, отсек сборных шин, отсек релейный с коммутационными аппаратами, приборами и аппаратами измерения, автоматики и защиты,управления и сигнализации, соединенные между собой в соответствии с электрической схемой. Применение в комплектном распределительном устройстве сери КРУ-РН -6 и отделение релейного отсека от высоковольтного позволяет повысить надежность работы электрического распределительного устройства и значительно снизить эксплуатационные и ремонтные расходы. Дает возможность сократить сроки ремонтных работ при эксплуатации шкафа.(56) Шкаф комплектных распределительных усьройств КРУН-6 Ф-КВ,Руководство по эксплуаиции Е 02001031, ОАО Констановский завод высоковольтной апаратуры(54) ШКАФ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА СЕРИИ КРУ - РН(57) Заявляемая полезная модель относится к распределительным устройствам и может применяться для распределения электрической энергии напряжением 6 кВ частотой 50 Гц, в условиях шахт и рудников, не опасных в отношении взрыва газа и пыли, с частными коммутационными операциями при наличии шкафов с вакуумными выключателями. Устройство предназначено для приема и распределения электрической энергии Заявляемая полезная модель относится к распределительным устройствам и может применяться для распределения электрической энергии напряжением 6 кВ частотой 50 Гц, в условиях шахт и рудников, не опасных в отношении взрыва газа и пыли, с частными коммутационными операциями при наличии шкафов с вакуумными выключателями. Устройство предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты. Наиболее близким к заявляемому решению является шкаф КРУРН-6 А, содержащий каркас, в котором установлены выключатель,два трансформатора тока, трансформатор напряжения,высоковольтный разъединитель,короткозамыкатель,трансформатор нулевой последовательности,разъединитель.(Шкаф комплектных распределительных устройств КРУРН-6 А - КВ. Руководство по эксплуатации Е 02001031,ОАО Константиновский завод высоковольтной аппаратуры). Недостатками данного устройства является отсутствие контроля сопротивления изоляции, а так же отсутствие разделения между релейным отсеком и высоковольтным. Технический результат заключается в создании конструкции шкафа, позволяющей обеспечить безопасность и удобство обслуживания, а так же постоянного контроля сопротивления изоляции для контроля над функционированием установленного электрооборудования. Технический результат достигается тем, что релейный отсек изолирован от высоковольтного,каждый отсек запирается собственной дверью, так же в релейном отсеке установлено реле контроля изоляции -6. На фиг.1 представлен общий вид устройства шкафа. Шкаф комплектного распределительного устройства, содержит корпус 1, разделнный на отсеки отсек релейный 2 с коммутационными аппаратами, приборами и аппаратами измерения,автоматики и защиты, управления и сигнализации,соединенные между собой в соответствии с электрической схемой, на релейном отсеке 2 жестко закреплено реле 4 контроля изоляции типа -6 высоковольтный отсек 3 с высоковольтными аппаратами, в котором установлен выдвижной элемент 5 с вакуумным выключателем дверь 6 релейного отсека дверь 7 высоковольтного отсека. Использование в заявляемой полезной модели реле контроля изоляции, позволяет обеспечить высокую надежность работы электрооборудования, 2 благодаря непрерывному контролю изоляции, что позволяет выявлять дефекты в изоляции на самых ранних стадиях их развития. Реле контроля изоляции распознает пробои изоляции по мере их развития и немедленно сигнализирует о падении величины сопротивления ниже заданного минимума. Это предотвращает прерывание работы системы в результате второго, более серьезного пробоя изоляции и повреждению электрооборудования. Также, в отличие от прототипа, в нашей конструкции релейный отсек 2 отделен от высоковольтного силового отсека 3, каждый отсек имеет свою дверь (6 и 7). Разделение отсеков обеспечивает безопасность обслуживающего электротехнического персонала при работе в релейном отсеке надежно защищает от случайного прикосновения к контактам высокого напряжения высоковольтного отсека. Кроме того, данная конструкция позволяет существенно сократить время устранения аварийных ситуаций. Конструкция шкафа выполнена таким образом,чтобы обеспечивалось нормальное функционирование приборов измерения,управления, а также, чтобы не происходило срабатывание схем защиты, приводящее к отключению выключателя и срабатыванию соответствующих схем сигнализации при возможных сотрясениях элементов шкафов от работы выключателей и перемещениях выкатного элемента. Использование в заявляемой полезной модели-6 позволяет повысить надежность работы электрического распределительного устройства и значительно снизить эксплуатационные и ремонтные расходы. Дает возможность сократить сроки ремонтных работ при эксплуатации шкафа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шкаф комплектного распределительного устройства серии КРУ-РН, содержащий каркас,разделенный на отсек выкатного элемента с выключателем, отсек сборных шин, отсек релейный с коммутационными аппаратами, приборами и аппаратами измерения, автоматики и защиты,управления и сигнализации, соединенные между собой в соответствии с электрической схемой,отличающийся тем, что релейный отсек изолирован от высоковольтного, каждый отсек запирается собственной дверью, а так же установлено реле контроля изоляции -6.
