Электрическая распределительная система

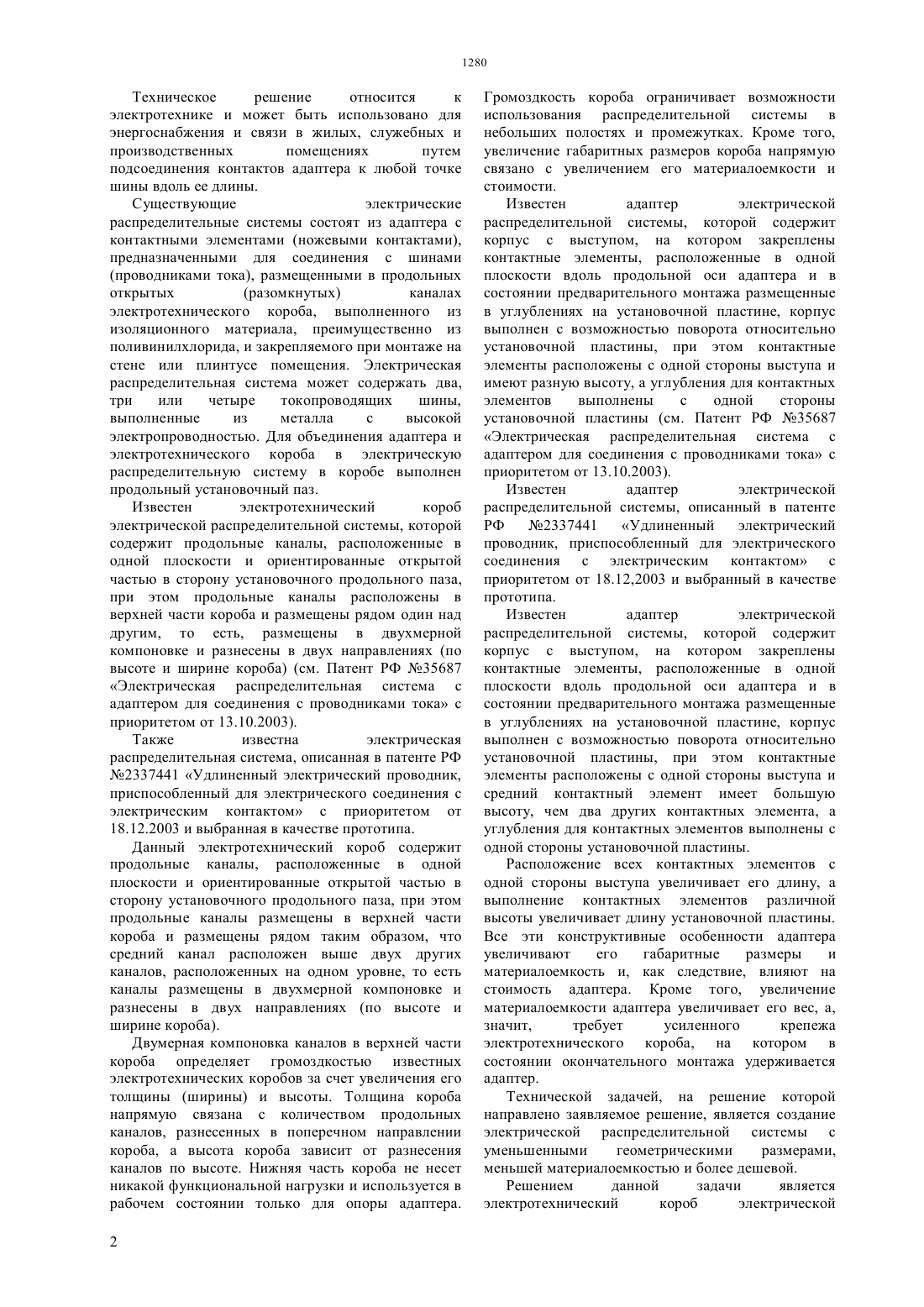

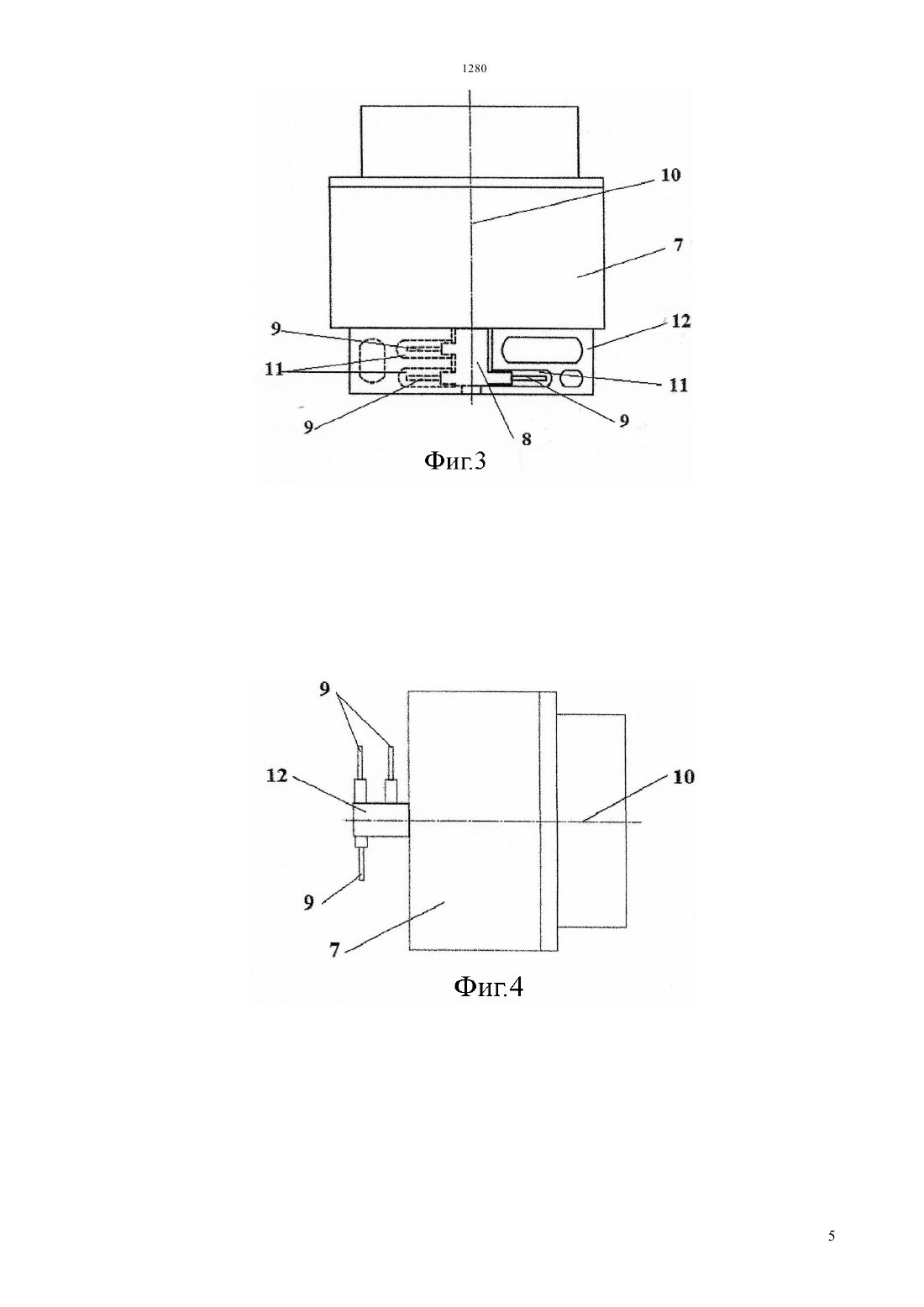

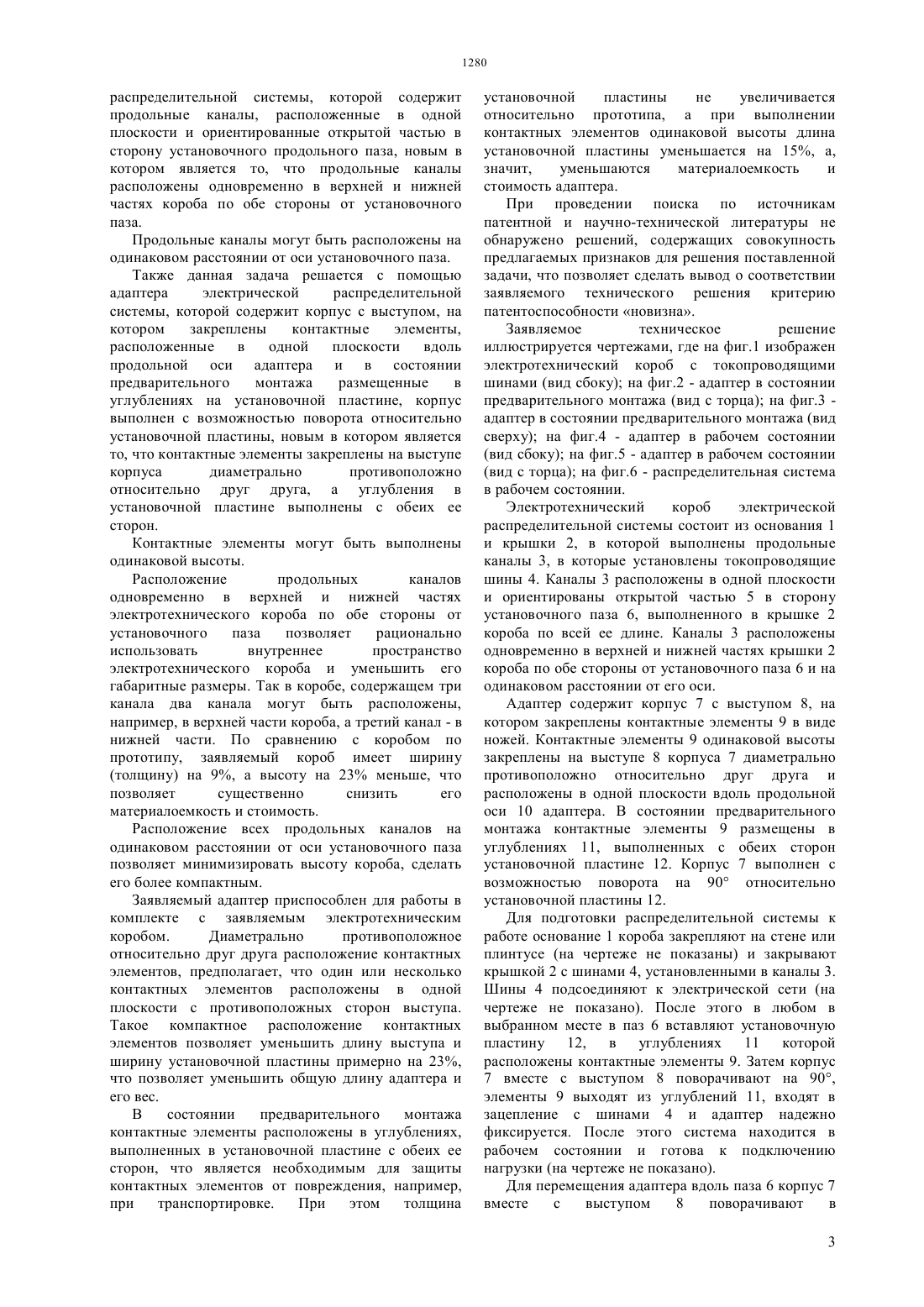

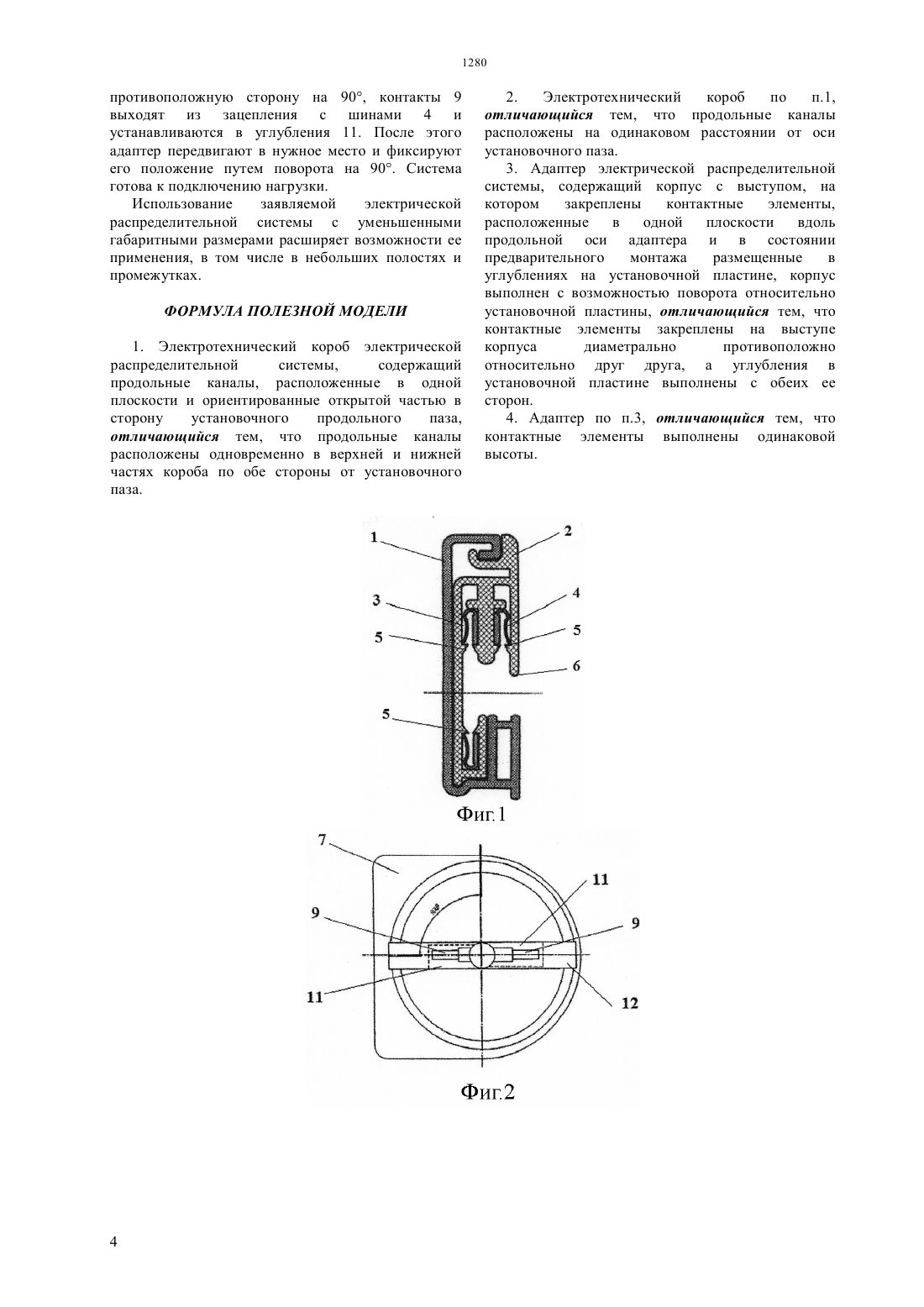

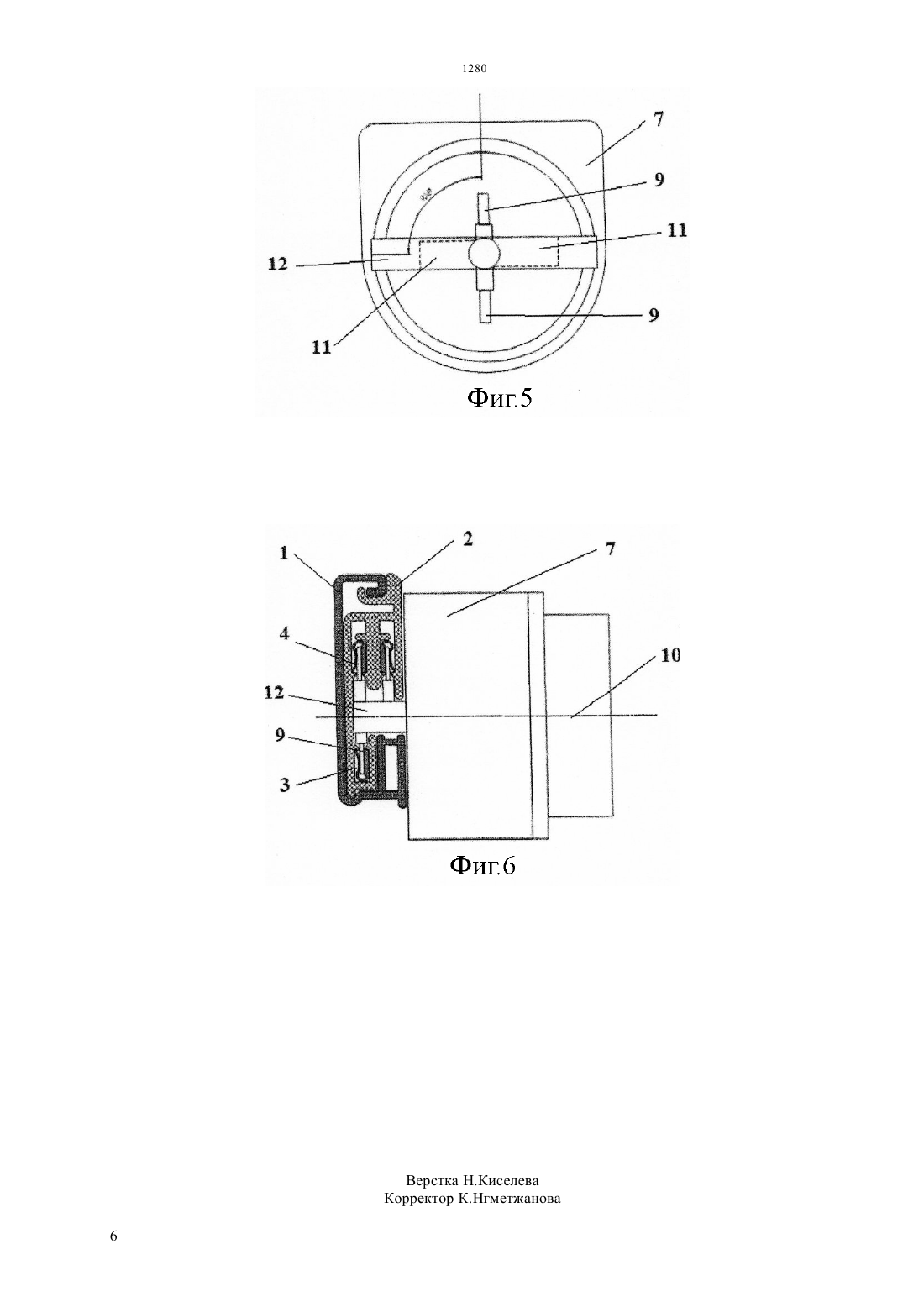

(51) 01 25/14 (2006.01) 02 5/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Электротехнический короб электрической распределительной системы содержит продольные каналы, расположенные в одной плоскости и ориентированные открытой частью в сторону установочного продольного паза, продольные каналы расположены одновременно в верхней и нижней частях короба по обе стороны от установочного паза. Продольные каналы могут быть расположены на одинаковом расстоянии от оси установочного паза. Адаптер электрической распределительной системы содержит корпус с выступом, на котором закреплены контактные элементы, расположенные в одной плоскости вдоль продольной оси адаптера и в состоянии предварительного монтажа размещенные в углублениях на установочной пластине, корпус выполнен с возможностью поворота относительно установочной пластины, контактные элементы закреплены на выступе корпуса диаметрально противоположно относительно друг друга, а углубления в установочной пластине выполнены с обеих ее сторон. Контактные элементы могут быть выполнены одинаковой высоты.(76) Назаренко Андрей ВладимировичМураткызы Рилья(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна Локтева Юлия Михайловна(57) Решение относится к электротехнике и может быть использовано для энергоснабжения и связи в жилых,служебных и производственных помещениях путем подсоединения контактов адаптера к любой точке шины вдоль ее длины. Техническая задача - создание электрической распределительной системы с уменьшенными геометрическими размерами,меньшей материалоемкостью и более дешевой. Техническое решение относится к электротехнике и может быть использовано для энергоснабжения и связи в жилых, служебных и производственных помещениях путем подсоединения контактов адаптера к любой точке шины вдоль ее длины. Существующие электрические распределительные системы состоят из адаптера с контактными элементами (ножевыми контактами),предназначенными для соединения с шинами(разомкнутых) каналах электротехнического короба, выполненного из изоляционного материала, преимущественно из поливинилхлорида, и закрепляемого при монтаже на стене или плинтусе помещения. Электрическая распределительная система может содержать два,три или четыре токопроводящих шины,выполненные из металла с высокой электропроводностью. Для объединения адаптера и электротехнического короба в электрическую распределительную систему в коробе выполнен продольный установочный паз. Известен электротехнический короб электрической распределительной системы, которой содержит продольные каналы, расположенные в одной плоскости и ориентированные открытой частью в сторону установочного продольного паза,при этом продольные каналы расположены в верхней части короба и размещены рядом один над другим, то есть, размещены в двухмерной компоновке и разнесены в двух направлениях (по высоте и ширине короба) (см. Патент РФ 35687 Электрическая распределительная система с адаптером для соединения с проводниками тока с приоритетом от 13.10.2003). Также известна электрическая распределительная система, описанная в патенте РФ 2337441 Удлиненный электрический проводник,приспособленный для электрического соединения с электрическим контактом с приоритетом от 18.12.2003 и выбранная в качестве прототипа. Данный электротехнический короб содержит продольные каналы, расположенные в одной плоскости и ориентированные открытой частью в сторону установочного продольного паза, при этом продольные каналы размещены в верхней части короба и размещены рядом таким образом, что средний канал расположен выше двух других каналов, расположенных на одном уровне, то есть каналы размещены в двухмерной компоновке и разнесены в двух направлениях (по высоте и ширине короба). Двумерная компоновка каналов в верхней части короба определяет громоздкостью известных электротехнических коробов за счет увеличения его толщины (ширины) и высоты. Толщина короба напрямую связана с количеством продольных каналов, разнесенных в поперечном направлении короба, а высота короба зависит от разнесения каналов по высоте. Нижняя часть короба не несет никакой функциональной нагрузки и используется в рабочем состоянии только для опоры адаптера. 2 Громоздкость короба ограничивает возможности использования распределительной системы в небольших полостях и промежутках. Кроме того,увеличение габаритных размеров короба напрямую связано с увеличением его материалоемкости и стоимости. Известен адаптер электрической распределительной системы, которой содержит корпус с выступом, на котором закреплены контактные элементы, расположенные в одной плоскости вдоль продольной оси адаптера и в состоянии предварительного монтажа размещенные в углублениях на установочной пластине, корпус выполнен с возможностью поворота относительно установочной пластины, при этом контактные элементы расположены с одной стороны выступа и имеют разную высоту, а углубления для контактных элементов выполнены с одной стороны установочной пластины (см. Патент РФ 35687 Электрическая распределительная система с адаптером для соединения с проводниками тока с приоритетом от 13.10.2003). Известен адаптер электрической распределительной системы, описанный в патенте РФ 2337441 Удлиненный электрический проводник, приспособленный для электрического соединения с электрическим контактом с приоритетом от 18.12,2003 и выбранный в качестве прототипа. Известен адаптер электрической распределительной системы, которой содержит корпус с выступом, на котором закреплены контактные элементы, расположенные в одной плоскости вдоль продольной оси адаптера и в состоянии предварительного монтажа размещенные в углублениях на установочной пластине, корпус выполнен с возможностью поворота относительно установочной пластины, при этом контактные элементы расположены с одной стороны выступа и средний контактный элемент имеет большую высоту, чем два других контактных элемента, а углубления для контактных элементов выполнены с одной стороны установочной пластины. Расположение всех контактных элементов с одной стороны выступа увеличивает его длину, а выполнение контактных элементов различной высоты увеличивает длину установочной пластины. Все эти конструктивные особенности адаптера увеличивают его габаритные размеры и материалоемкость и, как следствие, влияют на стоимость адаптера. Кроме того, увеличение материалоемкости адаптера увеличивает его вес, а,значит,требует усиленного крепежа электротехнического короба, на котором в состоянии окончательного монтажа удерживается адаптер. Технической задачей, на решение которой направлено заявляемое решение, является создание электрической распределительной системы с уменьшенными геометрическими размерами,меньшей материалоемкостью и более дешевой. Решением данной задачи является электротехнический короб электрической распределительной системы, которой содержит продольные каналы, расположенные в одной плоскости и ориентированные открытой частью в сторону установочного продольного паза, новым в котором является то, что продольные каналы расположены одновременно в верхней и нижней частях короба по обе стороны от установочного паза. Продольные каналы могут быть расположены на одинаковом расстоянии от оси установочного паза. Также данная задача решается с помощью адаптера электрической распределительной системы, которой содержит корпус с выступом, на котором закреплены контактные элементы,расположенные в одной плоскости вдоль продольной оси адаптера и в состоянии предварительного монтажа размещенные в углублениях на установочной пластине, корпус выполнен с возможностью поворота относительно установочной пластины, новым в котором является то, что контактные элементы закреплены на выступе корпуса диаметрально противоположно относительно друг друга, а углубления в установочной пластине выполнены с обеих ее сторон. Контактные элементы могут быть выполнены одинаковой высоты. Расположение продольных каналов одновременно в верхней и нижней частях электротехнического короба по обе стороны от установочного паза позволяет рационально использовать внутреннее пространство электротехнического короба и уменьшить его габаритные размеры. Так в коробе, содержащем три канала два канала могут быть расположены,например, в верхней части короба, а третий канал - в нижней части. По сравнению с коробом по прототипу, заявляемый короб имеет ширину(толщину) на 9, а высоту на 23 меньше, что позволяет существенно снизить его материалоемкость и стоимость. Расположение всех продольных каналов на одинаковом расстоянии от оси установочного паза позволяет минимизировать высоту короба, сделать его более компактным. Заявляемый адаптер приспособлен для работы в комплекте с заявляемым электротехническим коробом. Диаметрально противоположное относительно друг друга расположение контактных элементов, предполагает, что один или несколько контактных элементов расположены в одной плоскости с противоположных сторон выступа. Такое компактное расположение контактных элементов позволяет уменьшить длину выступа и ширину установочной пластины примерно на 23,что позволяет уменьшить общую длину адаптера и его вес. В состоянии предварительного монтажа контактные элементы расположены в углублениях,выполненных в установочной пластине с обеих ее сторон, что является необходимым для защиты контактных элементов от повреждения, например,при транспортировке. При этом толщина установочной пластины не увеличивается относительно прототипа, а при выполнении контактных элементов одинаковой высоты длина установочной пластины уменьшается на 15, а,значит,уменьшаются материалоемкость и стоимость адаптера. При проведении поиска по источникам патентной и научно-технической литературы не обнаружено решений, содержащих совокупность предлагаемых признаков для решения поставленной задачи, что позволяет сделать вывод о соответствии заявляемого технического решения критерию патентоспособности новизна. Заявляемое техническое решение иллюстрируется чертежами, где на фиг.1 изображен электротехнический короб с токопроводящими шинами (вид сбоку) на фиг.2 - адаптер в состоянии предварительного монтажа (вид с торца) на фиг.3 адаптер в состоянии предварительного монтажа (вид сверху) на фиг.4 - адаптер в рабочем состоянии(вид с торца) на фиг.6 - распределительная система в рабочем состоянии. Электротехнический короб электрической распределительной системы состоит из основания 1 и крышки 2, в которой выполнены продольные каналы 3, в которые установлены токопроводящие шины 4. Каналы 3 расположены в одной плоскости и ориентированы открытой частью 5 в сторону установочного паза 6, выполненного в крышке 2 короба по всей ее длине. Каналы 3 расположены одновременно в верхней и нижней частях крышки 2 короба по обе стороны от установочного паза 6 и на одинаковом расстоянии от его оси. Адаптер содержит корпус 7 с выступом 8, на котором закреплены контактные элементы 9 в виде ножей. Контактные элементы 9 одинаковой высоты закреплены на выступе 8 корпуса 7 диаметрально противоположно относительно друг друга и расположены в одной плоскости вдоль продольной оси 10 адаптера. В состоянии предварительного монтажа контактные элементы 9 размещены в углублениях 11, выполненных с обеих сторон установочной пластине 12. Корпус 7 выполнен с возможностью поворота на 90 относительно установочной пластины 12. Для подготовки распределительной системы к работе основание 1 короба закрепляют на стене или плинтусе (на чертеже не показаны) и закрывают крышкой 2 с шинами 4, установленными в каналы 3. Шины 4 подсоединяют к электрической сети (на чертеже не показано). После этого в любом в выбранном месте в паз 6 вставляют установочную пластину 12, в углублениях 11 которой расположены контактные элементы 9. Затем корпус 7 вместе с выступом 8 поворачивают на 90,элементы 9 выходят из углублений 11, входят в зацепление с шинами 4 и адаптер надежно фиксируется. После этого система находится в рабочем состоянии и готова к подключению нагрузки (на чертеже не показано). Для перемещения адаптера вдоль паза 6 корпус 7 вместе с выступом 8 поворачивают в 3 противоположную сторону на 90, контакты 9 выходят из зацепления с шинами 4 и устанавливаются в углубления 11. После этого адаптер передвигают в нужное место и фиксируют его положение путем поворота на 90. Система готова к подключению нагрузки. Использование заявляемой электрической распределительной системы с уменьшенными габаритными размерами расширяет возможности ее применения, в том числе в небольших полостях и промежутках. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Электротехнический короб электрической распределительной системы,содержащий продольные каналы, расположенные в одной плоскости и ориентированные открытой частью в сторону установочного продольного паза,отличающийся тем, что продольные каналы расположены одновременно в верхней и нижней частях короба по обе стороны от установочного паза. 2. Электротехнический короб по п.1,отличающийся тем, что продольные каналы расположены на одинаковом расстоянии от оси установочного паза. 3. Адаптер электрической распределительной системы, содержащий корпус с выступом, на котором закреплены контактные элементы,расположенные в одной плоскости вдоль продольной оси адаптера и в состоянии предварительного монтажа размещенные в углублениях на установочной пластине, корпус выполнен с возможностью поворота относительно установочной пластины, отличающийся тем, что контактные элементы закреплены на выступе корпуса диаметрально противоположно относительно друг друга, а углубления в установочной пластине выполнены с обеих ее сторон. 4. Адаптер по п.3, отличающийся тем, что контактные элементы выполнены одинаковой высоты.
