Рабочий орган плоскореза-глубокорыхлителя

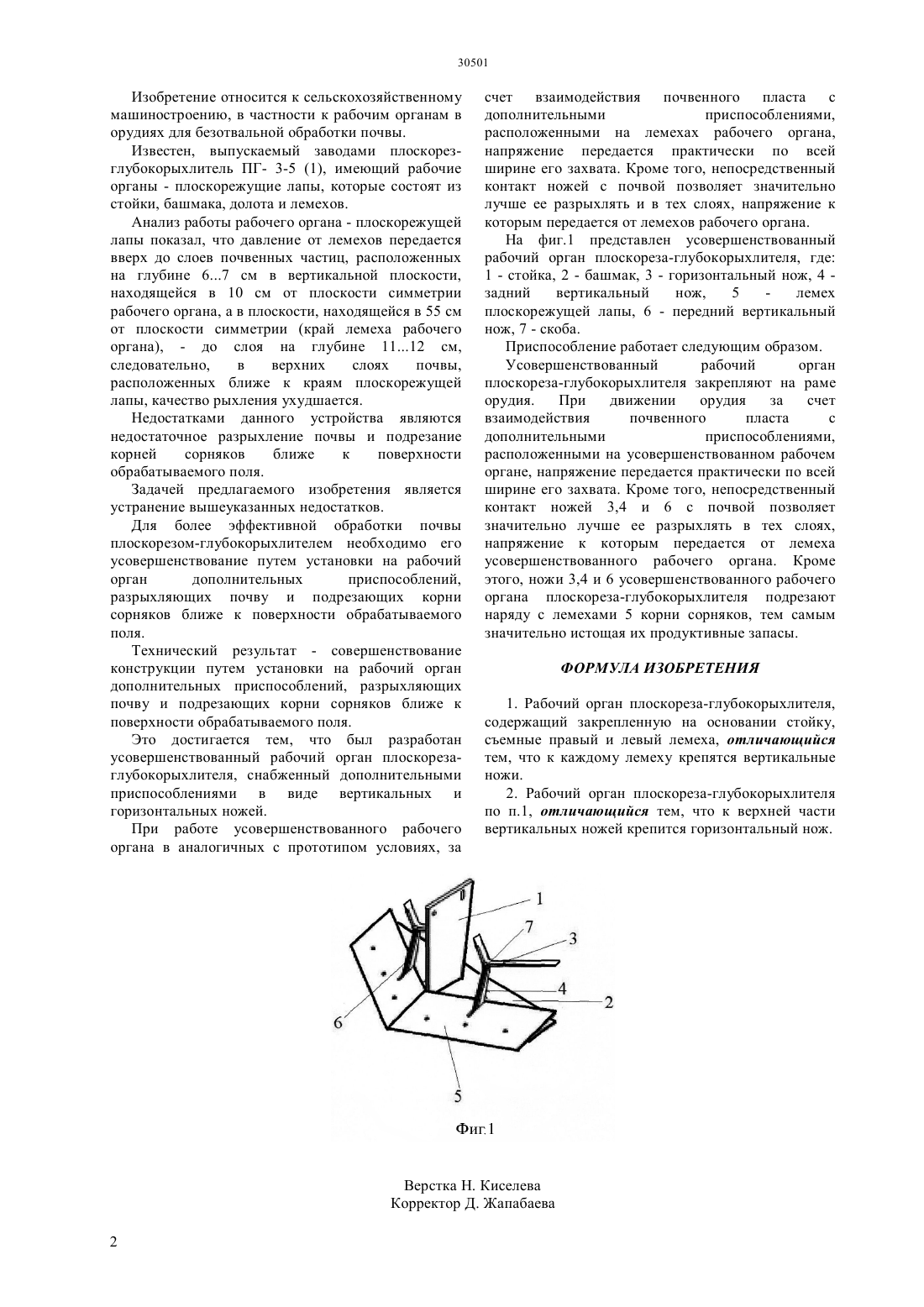

(51) 01 13/00 (2006.01) 01 15/00 (2006.01) 01 35/26 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ частности к рабочим органам в орудиях для безотвальной обработки почвы. Задача изобретения - улучшить разрыхление почвы и подрезание корней сорняков ближе к поверхности обрабатываемого поля. Технический результат - совершенствование конструкции путем установки на рабочий орган дополнительных приспособлений. Рабочий орган плоскореза-глубокорыхлителя,содержащий закрепленную на основании стойку,съемные правый и левый лемеха, на каждый из которых крепятся вертикальные и горизонтальные ножи.(72) Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Баймухамедов Малик Файзулович(73) Учреждение Костанайский социальнотехнический университет им. академика Зулхарнай Алдамжар(56) Сельскохозяйственная техника. Каталог. Том 1. Машины для комплексной механизации производственных процессов в растениеводстве. М. 1991, с.148-149 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам в орудиях для безотвальной обработки почвы. Известен, выпускаемый заводами плоскорезглубокорыхлитель ПГ- 3-5 (1), имеющий рабочие органы - плоскорежущие лапы, которые состоят из стойки, башмака, долота и лемехов. Анализ работы рабочего органа - плоскорежущей лапы показал, что давление от лемехов передается вверх до слоев почвенных частиц, расположенных на глубине 67 см в вертикальной плоскости,находящейся в 10 см от плоскости симметрии рабочего органа, а в плоскости, находящейся в 55 см от плоскости симметрии (край лемеха рабочего органа), - до слоя на глубине 1112 см,следовательно,в верхних слоях почвы,расположенных ближе к краям плоскорежущей лапы, качество рыхления ухудшается. Недостатками данного устройства являются недостаточное разрыхление почвы и подрезание корней сорняков ближе к поверхности обрабатываемого поля. Задачей предлагаемого изобретения является устранение вышеуказанных недостатков. Для более эффективной обработки почвы плоскорезом-глубокорыхлителем необходимо его усовершенствование путем установки на рабочий орган дополнительных приспособлений,разрыхляющих почву и подрезающих корни сорняков ближе к поверхности обрабатываемого поля. Технический результат - совершенствование конструкции путем установки на рабочий орган дополнительных приспособлений, разрыхляющих почву и подрезающих корни сорняков ближе к поверхности обрабатываемого поля. Это достигается тем, что был разработан усовершенствованный рабочий орган плоскорезаглубокорыхлителя, снабженный дополнительными приспособлениями в виде вертикальных и горизонтальных ножей. При работе усовершенствованного рабочего органа в аналогичных с прототипом условиях, за счет взаимодействия почвенного пласта с дополнительными приспособлениями,расположенными на лемехах рабочего органа,напряжение передается практически по всей ширине его захвата. Кроме того, непосредственный контакт ножей с почвой позволяет значительно лучше ее разрыхлять и в тех слоях, напряжение к которым передается от лемехов рабочего органа. На фиг.1 представлен усовершенствованный рабочий орган плоскореза-глубокорыхлителя, где 1 - стойка, 2 - башмак, 3 - горизонтальный нож, 4 задний вертикальный нож,5 лемех плоскорежущей лапы, 6 - передний вертикальный нож, 7 - скоба. Приспособление работает следующим образом. Усовершенствованный рабочий орган плоскореза-глубокорыхлителя закрепляют на раме орудия. При движении орудия за счет взаимодействия почвенного пласта с дополнительными приспособлениями,расположенными на усовершенствованном рабочем органе, напряжение передается практически по всей ширине его захвата. Кроме того, непосредственный контакт ножей 3,4 и 6 с почвой позволяет значительно лучше ее разрыхлять в тех слоях,напряжение к которым передается от лемеха усовершенствованного рабочего органа. Кроме этого, ножи 3,4 и 6 усовершенствованного рабочего органа плоскореза-глубокорыхлителя подрезают наряду с лемехами 5 корни сорняков, тем самым значительно истощая их продуктивные запасы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рабочий орган плоскореза-глубокорыхлителя,содержащий закрепленную на основании стойку,съемные правый и левый лемеха, отличающийся тем, что к каждому лемеху крепятся вертикальные ножи. 2. Рабочий орган плоскореза-глубокорыхлителя по п.1, отличающийся тем, что к верхней части вертикальных ножей крепится горизонтальный нож.
