Плита индукционная (варианты)

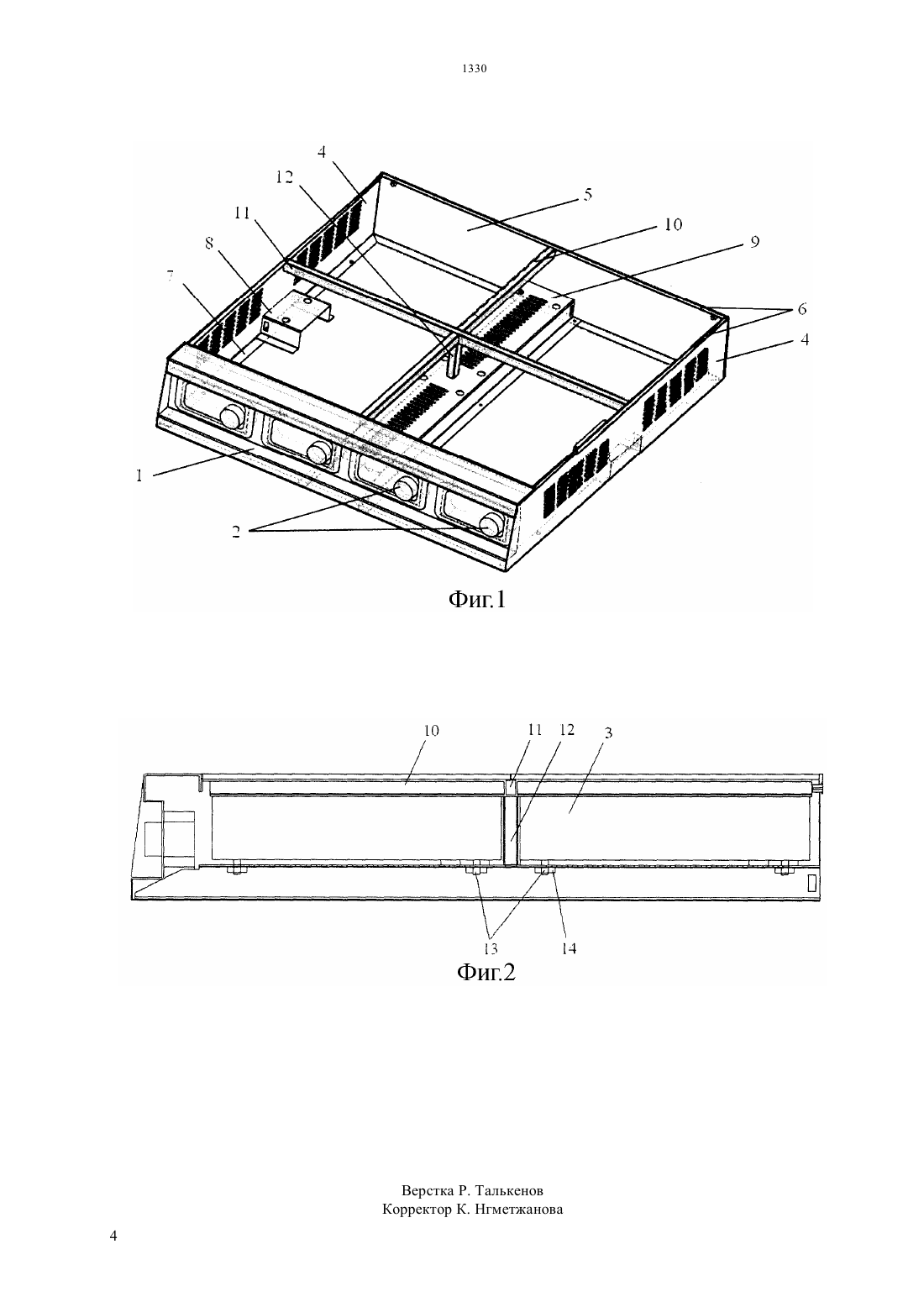

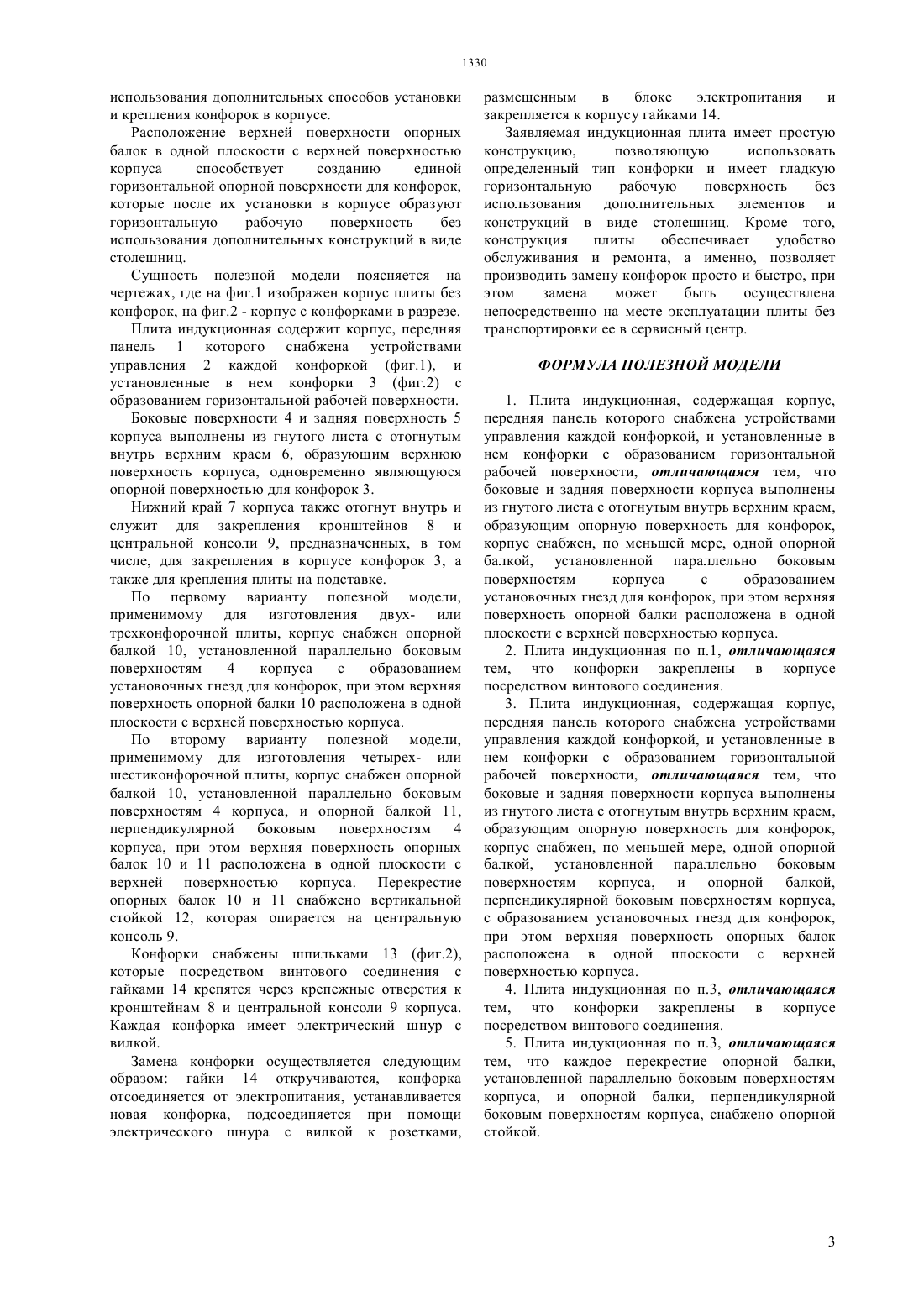

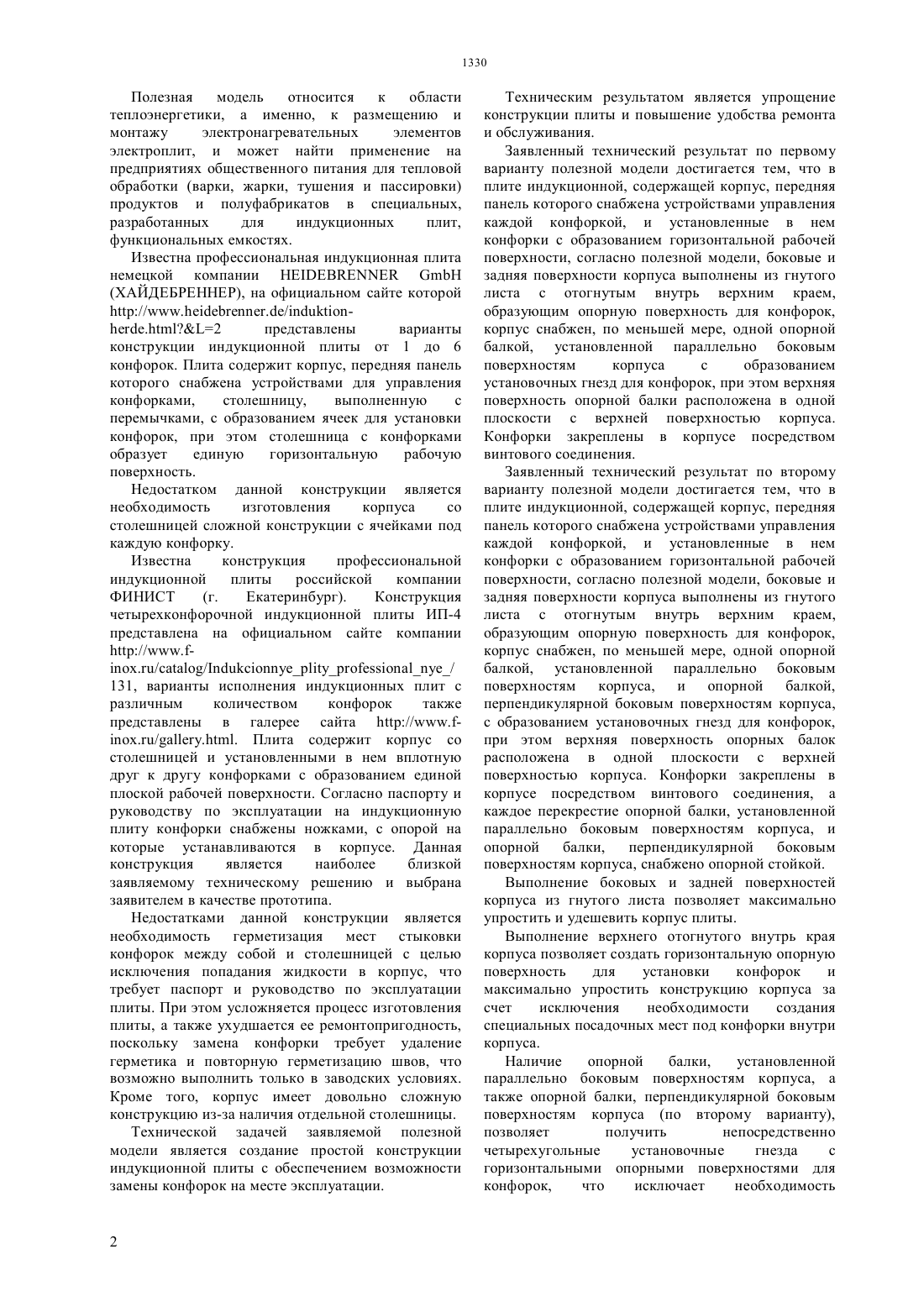

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса с образованием установочных гнезд для конфорок, при этом верхняя поверхность опорной балки расположена в одной плоскости с верхней поверхностью корпуса. Конфорки закреплены в корпусе посредством винтового соединения. Заявленный технический результат по второму варианту полезной модели достигается тем, что в плите индукционной, содержащей корпус, передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, согласно полезной модели, боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем,образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса, и опорной балкой,перпендикулярной боковым поверхностям корпуса,с образованием установочных гнезд для конфорок,при этом верхняя поверхность опорных балок расположена в одной плоскости с верхней поверхностью корпуса. Конфорки закреплены в корпусе посредством винтового соединения, а каждое перекрестие опорной балки, установленной параллельно боковым поверхностям корпуса, и опорной балки,перпендикулярной боковым поверхностям корпуса, снабжено опорной стойкой.(57) Полезная модель относится к области теплоэнергетики, а именно, к размещению и монтажу электронагревательных элементов электроплит, и может найти применение на предприятиях общественного питания для тепловой обработки (варки, жарки, тушения и пассировки) продуктов и полуфабрикатов в специальных,разработанных для индукционных плит,функциональных емкостях. Техническим результатом является упрощение конструкции плиты и повышение удобства ремонта и обслуживания. Заявленный технический результат по первому варианту полезной модели достигается тем, что в плите индукционной, содержащей корпус, передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, согласно полезной модели, боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем, 1330 Полезная модель относится к области теплоэнергетики, а именно, к размещению и монтажу электронагревательных элементов электроплит, и может найти применение на предприятиях общественного питания для тепловой обработки (варки, жарки, тушения и пассировки) продуктов и полуфабрикатов в специальных,разработанных для индукционных плит,функциональных емкостях. Известна профессиональная индукционная плита немецкой компании(ХАЙДЕБРЕННЕР), на официальном сайте которой///.2 представлены варианты конструкции индукционной плиты от 1 до 6 конфорок. Плита содержит корпус, передняя панель которого снабжена устройствами для управления конфорками,столешницу,выполненную с перемычками, с образованием ячеек для установки конфорок, при этом столешница с конфорками образует единую горизонтальную рабочую поверхность. Недостатком данной конструкции является необходимость изготовления корпуса со столешницей сложной конструкции с ячейками под каждую конфорку. Известна конструкция профессиональной индукционной плиты российской компании ФИНИСТ(г. Екатеринбург). Конструкция четырехконфорочной индукционной плиты ИП-4 представлена на официальном сайте компании///// 131, варианты исполнения индукционных плит с различным количеством конфорок также представлены в галерее сайта /// Плита содержит корпус со столешницей и установленными в нем вплотную друг к другу конфорками с образованием единой плоской рабочей поверхности. Согласно паспорту и руководству по эксплуатации на индукционную плиту конфорки снабжены ножками, с опорой на которые устанавливаются в корпусе. Данная конструкция является наиболее близкой заявляемому техническому решению и выбрана заявителем в качестве прототипа. Недостатками данной конструкции является необходимость герметизация мест стыковки конфорок между собой и столешницей с целью исключения попадания жидкости в корпус, что требует паспорт и руководство по эксплуатации плиты. При этом усложняется процесс изготовления плиты, а также ухудшается ее ремонтопригодность,поскольку замена конфорки требует удаление герметика и повторную герметизацию швов, что возможно выполнить только в заводских условиях. Кроме того, корпус имеет довольно сложную конструкцию из-за наличия отдельной столешницы. Технической задачей заявляемой полезной модели является создание простой конструкции индукционной плиты с обеспечением возможности замены конфорок на месте эксплуатации. Техническим результатом является упрощение конструкции плиты и повышение удобства ремонта и обслуживания. Заявленный технический результат по первому варианту полезной модели достигается тем, что в плите индукционной, содержащей корпус, передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, согласно полезной модели, боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем,образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса с образованием установочных гнезд для конфорок, при этом верхняя поверхность опорной балки расположена в одной плоскости с верхней поверхностью корпуса. Конфорки закреплены в корпусе посредством винтового соединения. Заявленный технический результат по второму варианту полезной модели достигается тем, что в плите индукционной, содержащей корпус, передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, согласно полезной модели, боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем,образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса, и опорной балкой,перпендикулярной боковым поверхностям корпуса,с образованием установочных гнезд для конфорок,при этом верхняя поверхность опорных балок расположена в одной плоскости с верхней поверхностью корпуса. Конфорки закреплены в корпусе посредством винтового соединения, а каждое перекрестие опорной балки, установленной параллельно боковым поверхностям корпуса, и опорной балки,перпендикулярной боковым поверхностям корпуса, снабжено опорной стойкой. Выполнение боковых и задней поверхностей корпуса из гнутого листа позволяет максимально упростить и удешевить корпус плиты. Выполнение верхнего отогнутого внутрь края корпуса позволяет создать горизонтальную опорную поверхность для установки конфорок и максимально упростить конструкцию корпуса за счет исключения необходимости создания специальных посадочных мест под конфорки внутри корпуса. Наличие опорной балки,установленной параллельно боковым поверхностям корпуса, а также опорной балки, перпендикулярной боковым поверхностям корпуса (по второму варианту),позволяет получить непосредственно четырехугольные установочные гнезда с горизонтальными опорными поверхностями для конфорок,что исключает необходимость использования дополнительных способов установки и крепления конфорок в корпусе. Расположение верхней поверхности опорных балок в одной плоскости с верхней поверхностью корпуса способствует созданию единой горизонтальной опорной поверхности для конфорок,которые после их установки в корпусе образуют горизонтальную рабочую поверхность без использования дополнительных конструкций в виде столешниц. Сущность полезной модели поясняется на чертежах, где на фиг.1 изображен корпус плиты без конфорок, на фиг.2 - корпус с конфорками в разрезе. Плита индукционная содержит корпус, передняя панель 1 которого снабжена устройствами управления 2 каждой конфоркой (фиг.1), и установленные в нем конфорки 3 (фиг.2) с образованием горизонтальной рабочей поверхности. Боковые поверхности 4 и задняя поверхность 5 корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем 6, образующим верхнюю поверхность корпуса, одновременно являющуюся опорной поверхностью для конфорок 3. Нижний край 7 корпуса также отогнут внутрь и служит для закрепления кронштейнов 8 и центральной консоли 9, предназначенных, в том числе, для закрепления в корпусе конфорок 3, а также для крепления плиты на подставке. По первому варианту полезной модели,применимому для изготовления двух- или трехконфорочной плиты, корпус снабжен опорной балкой 10, установленной параллельно боковым поверхностям 4 корпуса с образованием установочных гнезд для конфорок, при этом верхняя поверхность опорной балки 10 расположена в одной плоскости с верхней поверхностью корпуса. По второму варианту полезной модели,применимому для изготовления четырех- или шестиконфорочной плиты, корпус снабжен опорной балкой 10, установленной параллельно боковым поверхностям 4 корпуса, и опорной балкой 11,перпендикулярной боковым поверхностям 4 корпуса, при этом верхняя поверхность опорных балок 10 и 11 расположена в одной плоскости с верхней поверхностью корпуса. Перекрестие опорных балок 10 и 11 снабжено вертикальной стойкой 12, которая опирается на центральную консоль 9. Конфорки снабжены шпильками 13 (фиг.2),которые посредством винтового соединения с гайками 14 крепятся через крепежные отверстия к кронштейнам 8 и центральной консоли 9 корпуса. Каждая конфорка имеет электрический шнур с вилкой. Замена конфорки осуществляется следующим образом гайки 14 откручиваются, конфорка отсоединяется от электропитания, устанавливается новая конфорка, подсоединяется при помощи электрического шнура с вилкой к розетками, размещенным в блоке электропитания и закрепляется к корпусу гайками 14. Заявляемая индукционная плита имеет простую конструкцию,позволяющую использовать определенный тип конфорки и имеет гладкую горизонтальную рабочую поверхность без использования дополнительных элементов и конструкций в виде столешниц. Кроме того,конструкция плиты обеспечивает удобство обслуживания и ремонта, а именно, позволяет производить замену конфорок просто и быстро, при этом замена может быть осуществлена непосредственно на месте эксплуатации плиты без транспортировки ее в сервисный центр. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Плита индукционная, содержащая корпус,передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, отличающаяся тем, что боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем,образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса с образованием установочных гнезд для конфорок, при этом верхняя поверхность опорной балки расположена в одной плоскости с верхней поверхностью корпуса. 2. Плита индукционная по п.1, отличающаяся тем, что конфорки закреплены в корпусе посредством винтового соединения. 3. Плита индукционная, содержащая корпус,передняя панель которого снабжена устройствами управления каждой конфоркой, и установленные в нем конфорки с образованием горизонтальной рабочей поверхности, отличающаяся тем, что боковые и задняя поверхности корпуса выполнены из гнутого листа с отогнутым внутрь верхним краем,образующим опорную поверхность для конфорок,корпус снабжен, по меньшей мере, одной опорной балкой, установленной параллельно боковым поверхностям корпуса, и опорной балкой,перпендикулярной боковым поверхностям корпуса,с образованием установочных гнезд для конфорок,при этом верхняя поверхность опорных балок расположена в одной плоскости с верхней поверхностью корпуса. 4. Плита индукционная по п.3, отличающаяся тем, что конфорки закреплены в корпусе посредством винтового соединения. 5. Плита индукционная по п.3, отличающаяся тем, что каждое перекрестие опорной балки,установленной параллельно боковым поверхностям корпуса, и опорной балки, перпендикулярной боковым поверхностям корпуса, снабжено опорной стойкой.
