Формула / Реферат

Полезная модель относится к автоматизированным информационным системам управления технологическими процессами, в частности к системам контроля технологических процессов, например контроля процессов узла приема продуктивного раствора (далее - УППР).
В основу полезной модели положена задача создания автоматизированной информационной системы для управления технологическими процессами узла приема продуктивного раствора, обладающей большей функциональностью: высокой скоростью сбора и передачи данных, возможностью получения информации о ходе технологического процесса через Интернет.
Техническим результатом является увеличение скорости передачи данных системы.
Технический результат достигается автоматизированной информационной системой управления процессами узла приема продуктивного раствора, содержащей датчики, соединенные с аналого-цифровыми преобразователями (далее - АЦП), которые соединены с контроллерами, каждый из которых содержит микроконтроллер и модем, размещенные на одной печатной плате. Согласно полезной модели в качестве модема содержит SIM-модем и дополнительно содержит сервер рудоуправления и сервер управляющей компании, соединенные с SIM-модемом.
Использование SIM-модема позволяет повысить скорость передачи данных.
Оперативные данные о работе оборудования ГТП позволяют техническому персоналу рудоуправления проводить наблюдение и вести отработку технологического процесса выщелачивания урана.
Предлагаемая Система позволяет оперативно реагировать на внештатные ситуации на ГТП, сократить непроизводительные потери и снизить время простоя технологического оборудования рудоуправления.

Текст

Смотреть все

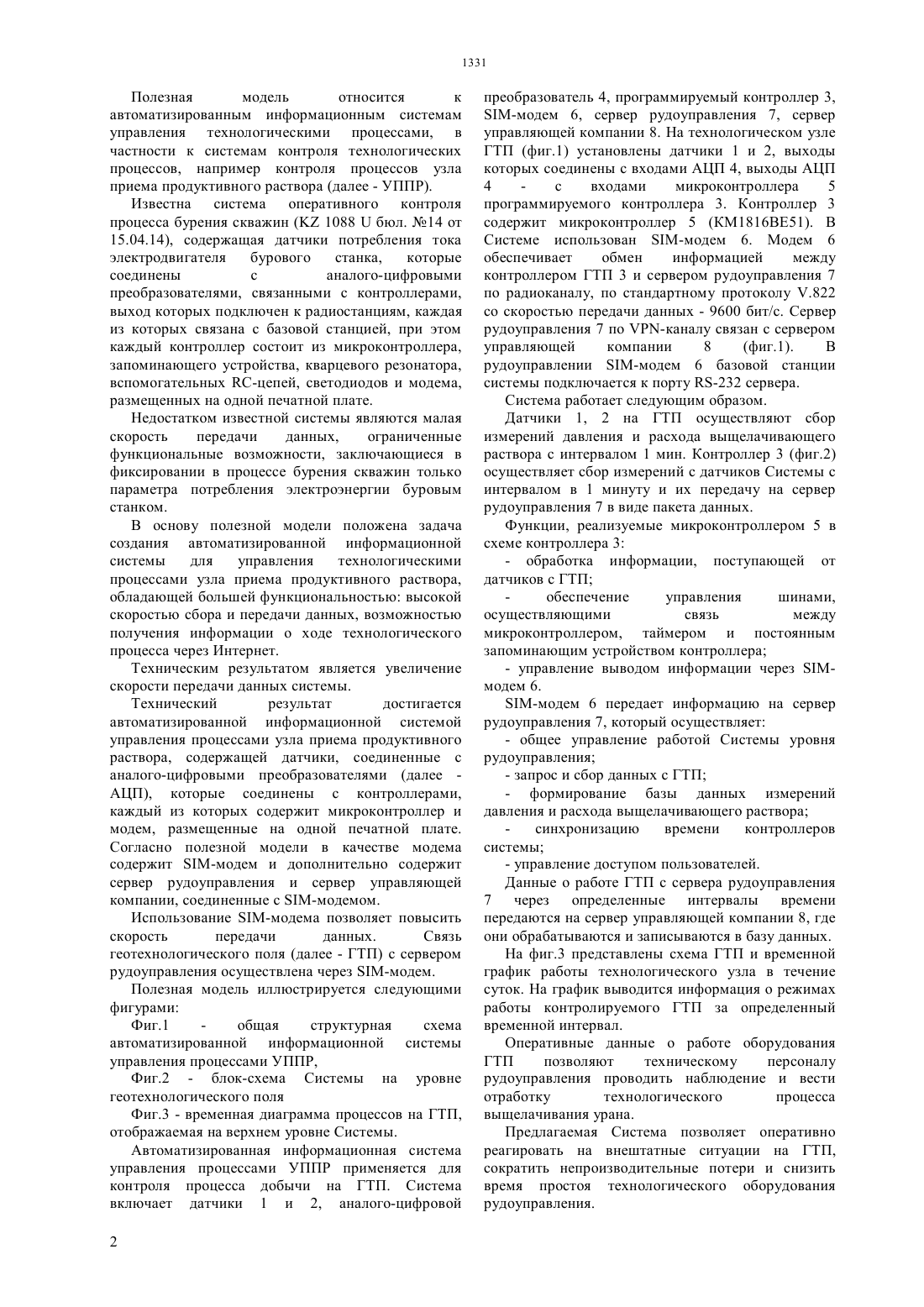

(51) 05 15/00 (2006.01) 06 10/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ получения информации о ходе технологического процесса через Интернет. Техническим результатом является увеличение скорости передачи данных системы. Технический результат достигается автоматизированной информационной системой управления процессами узла приема продуктивного раствора, содержащей датчики, соединенные с аналого-цифровыми преобразователями (далее АЦП), которые соединены с контроллерами,каждый из которых содержит микроконтроллер и модем, размещенные на одной печатной плате. Согласно полезной модели в качестве модема содержит -модем и дополнительно содержит сервер рудоуправления и сервер управляющей компании, соединенные с - модемом. Использование -модема позволяет повысить скорость передачи данных. Оперативные данные о работе оборудования ГТП позволяют техническому персоналу рудоуправления проводить наблюдение и вести отработку технологического процесса выщелачивания урана. Предлагаемая Система позволяет оперативно реагировать на внештатные ситуации на ГТП,сократить непроизводительные потери и снизить время простоя технологического оборудования рудоуправления.(72) Кожахметов Серик Касымович Дуйсебаев Бауржан Оразович Мамытбеков Галымжан Куламкадырович Койлубаев Эркин Сабыралиевич Назаров Тайыр Назарович Шаванда Владимир Владимирович Оралбеков Адил Тилекович(73) Товарищество с ограниченной ответственностью Институт высоких технологий(74) Никитина Ирина Ильинична Имансаева Айжан Мейрхановна(54) АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННАЯ СИСТЕМА УПРАВЛЕНИЯ ПРОЦЕССАМИ УЗЛА ПРИЕМА ПРОДУКТИВНОГО РАСТВОРА(57) Полезная модель относится к автоматизированным информационным системам управления технологическими процессами, в частности к системам контроля технологических процессов, например контроля процессов узла приема продуктивного раствора (далее - УППР). В основу полезной модели положена задача создания автоматизированной информационной системы для управления технологическими процессами узла приема продуктивного раствора,обладающей большей функциональностью высокой скоростью сбора и передачи данных, возможностью Полезная модель относится к автоматизированным информационным системам управления технологическими процессами, в частности к системам контроля технологических процессов, например контроля процессов узла приема продуктивного раствора (далее - УППР). Известна система оперативного контроля процесса бурения скважин ( 1088 бюл. 14 от 15.04.14), содержащая датчики потребления тока электродвигателя бурового станка,которые соединены с аналого-цифровыми преобразователями, связанными с контроллерами,выход которых подключен к радиостанциям, каждая из которых связана с базовой станцией, при этом каждый контроллер состоит из микроконтроллера,запоминающего устройства, кварцевого резонатора,вспомогательных -цепей, светодиодов и модема,размещенных на одной печатной плате. Недостатком известной системы являются малая скорость передачи данных,ограниченные функциональные возможности, заключающиеся в фиксировании в процессе бурения скважин только параметра потребления электроэнергии буровым станком. В основу полезной модели положена задача создания автоматизированной информационной системы для управления технологическими процессами узла приема продуктивного раствора,обладающей большей функциональностью высокой скоростью сбора и передачи данных, возможностью получения информации о ходе технологического процесса через Интернет. Техническим результатом является увеличение скорости передачи данных системы. Технический результат достигается автоматизированной информационной системой управления процессами узла приема продуктивного раствора, содержащей датчики, соединенные с аналого-цифровыми преобразователями (далее АЦП), которые соединены с контроллерами,каждый из которых содержит микроконтроллер и модем, размещенные на одной печатной плате. Согласно полезной модели в качестве модема содержит -модем и дополнительно содержит сервер рудоуправления и сервер управляющей компании, соединенные с -модемом. Использование -модема позволяет повысить скорость передачи данных. Связь геотехнологического поля (далее - ГТП) с сервером рудоуправления осуществлена через -модем. Полезная модель иллюстрируется следующими фигурами Фиг.1 общая структурная схема автоматизированной информационной системы управления процессами УППР,Фиг.2 - блок-схема Системы на уровне геотехнологического поля Фиг.3 - временная диаграмма процессов на ГТП,отображаемая на верхнем уровне Системы. Автоматизированная информационная система управления процессами УППР применяется для контроля процесса добычи на ГТП. Система включает датчики 1 и 2, аналого-цифровой 2 преобразователь 4, программируемый контроллер 3,-модем 6, сервер рудоуправления 7, сервер управляющей компании 8. На технологическом узле ГТП (фиг.1) установлены датчики 1 и 2, выходы которых соединены с входами АЦП 4, выходы АЦП 4 с входами микроконтроллера 5 программируемого контроллера 3. Контроллер 3 содержит микроконтроллер 5 (КМ 1816 ВЕ 51). В Системе использован -модем 6. Модем 6 обеспечивает обмен информацией между контроллером ГТП 3 и сервером рудоуправления 7 по радиоканалу, по стандартному протоколу .822 со скоростью передачи данных - 9600 бит/с. Сервер рудоуправления 7 по -каналу связан с сервером управляющей компании 8(фиг.1). В рудоуправлении -модем 6 базовой станции системы подключается к порту -232 сервера. Система работает следующим образом. Датчики 1, 2 на ГТП осуществляют сбор измерений давления и расхода выщелачивающего раствора с интервалом 1 мин. Контроллер 3 (фиг.2) осуществляет сбор измерений с датчиков Системы с интервалом в 1 минуту и их передачу на сервер рудоуправления 7 в виде пакета данных. Функции, реализуемые микроконтроллером 5 в схеме контроллера 3- обработка информации, поступающей от датчиков с ГТП обеспечение управления шинами,осуществляющими связь между микроконтроллером, таймером и постоянным запоминающим устройством контроллера- управление выводом информации через модем 6.-модем 6 передает информацию на сервер рудоуправления 7, который осуществляет- общее управление работой Системы уровня рудоуправления- формирование базы данных измерений давления и расхода выщелачивающего раствора синхронизацию времени контроллеров системы- управление доступом пользователей. Данные о работе ГТП с сервера рудоуправления 7 через определенные интервалы времени передаются на сервер управляющей компании 8, где они обрабатываются и записываются в базу данных. На фиг.3 представлены схема ГТП и временной график работы технологического узла в течение суток. На график выводится информация о режимах работы контролируемого ГТП за определенный временной интервал. Оперативные данные о работе оборудования ГТП позволяют техническому персоналу рудоуправления проводить наблюдение и вести отработку технологического процесса выщелачивания урана. Предлагаемая Система позволяет оперативно реагировать на внештатные ситуации на ГТП,сократить непроизводительные потери и снизить время простоя технологического оборудования рудоуправления. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Автоматизированная информационная система управления процессами узла приема продуктивного раствора, содержащая датчики, соединенные с аналого-цифровыми преобразователями,соединенные с контроллерами, каждый из которых содержит микроконтроллер и модем, размещенные на одной печатной плате, отличающаяся тем, что в качестве модема содержит-модем и дополнительно содержит сервер рудоуправления и сервер управляющей компании, соединенные с модемом.

МПК / Метки

МПК: G05B 15/00, G06Q 10/00

Метки: раствора, управления, продуктивного, узла, приема, система, информационная, автоматизированная, процессами
