Автоматизированная информационная система непрерывного контроля линии конвейерного выпуска подакцизной и неподакцизной продукции

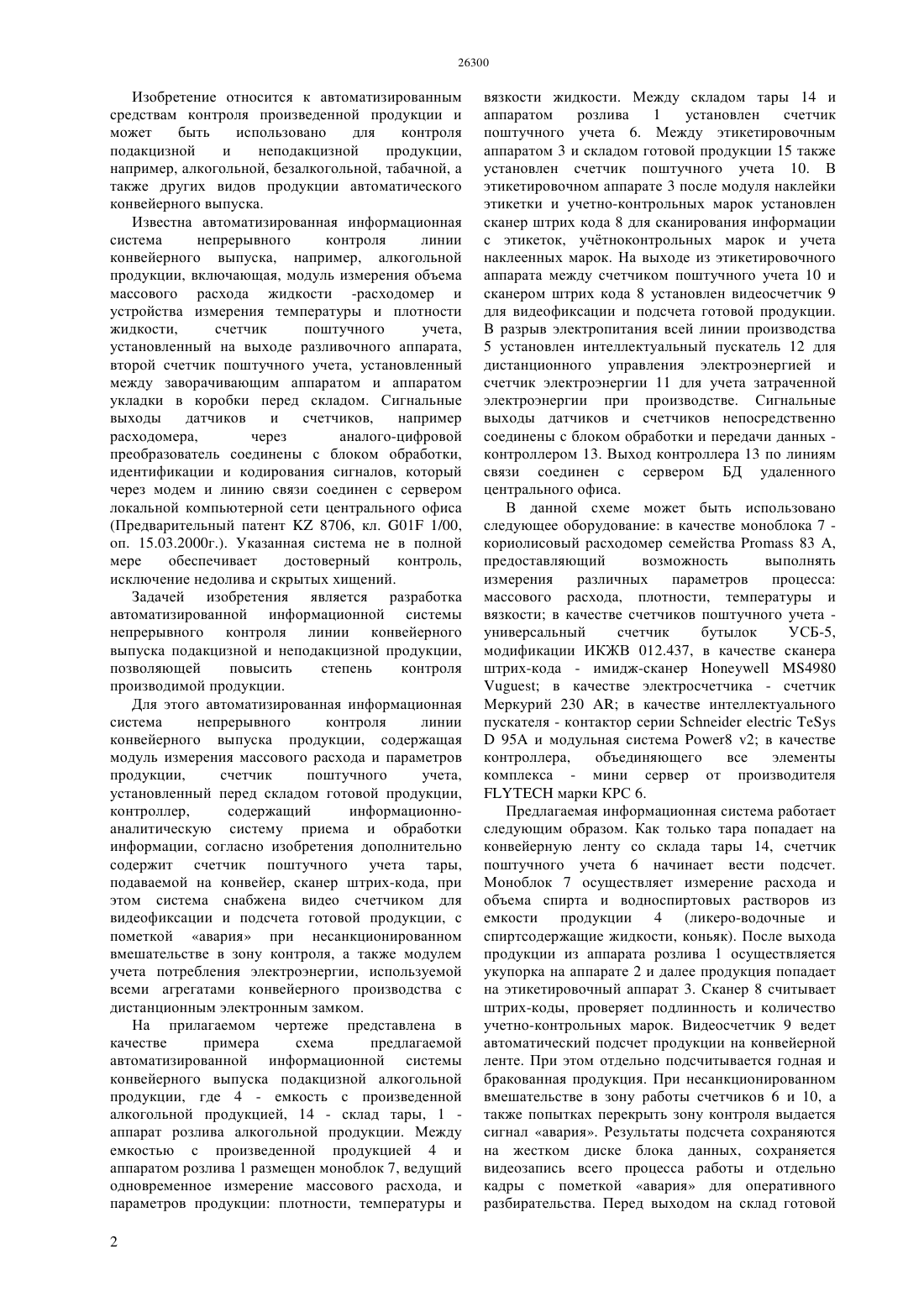

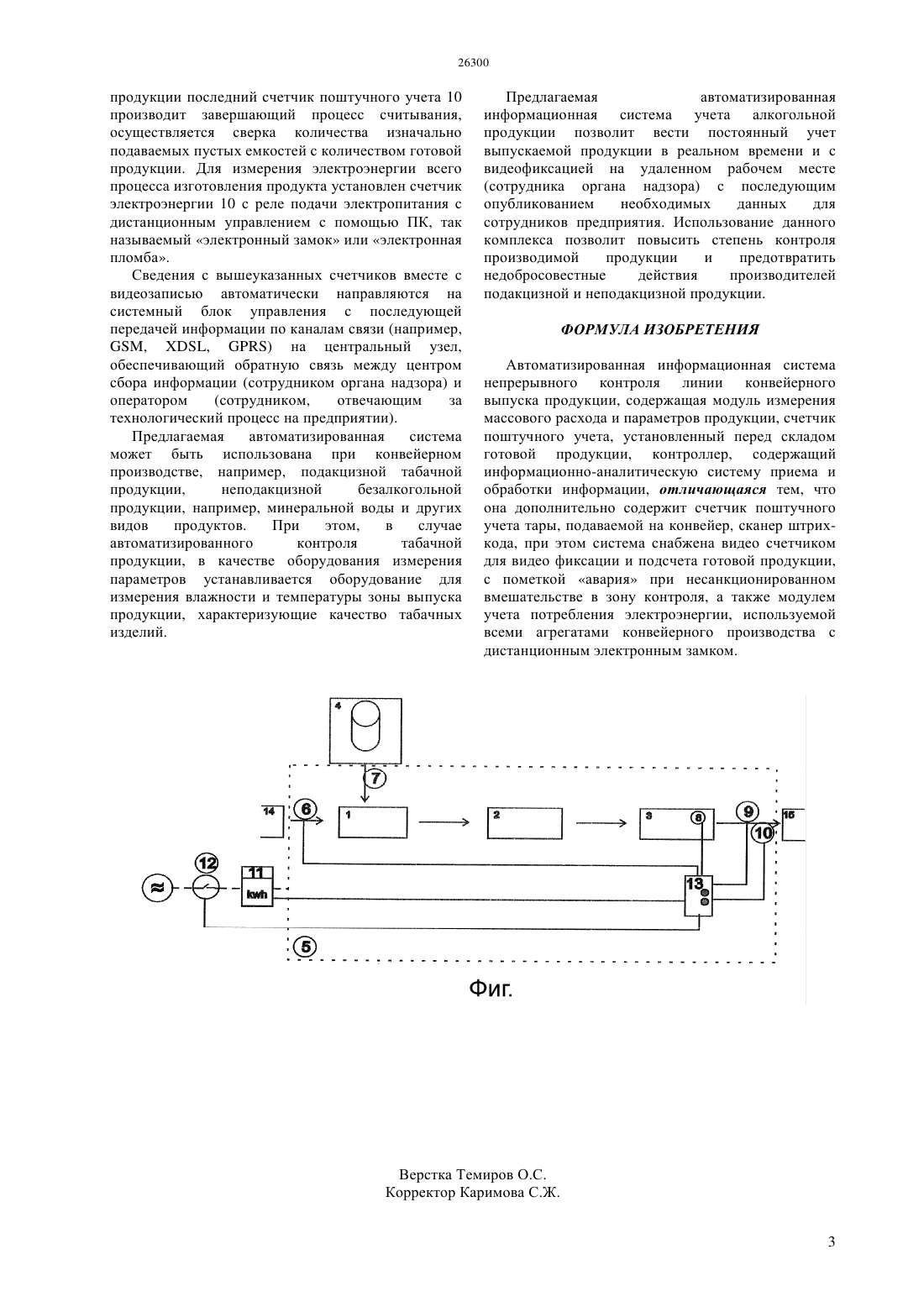

(51) 06 17/40 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выпуска продукции, содержащая модуль измерения массового расхода и параметров продукции, счетчик поштучного учета, установленный перед складом готовой продукции, контроллер, содержащий информационно-аналитическую систему приема и обработки информации, дополнительно содержит счетчик поштучного учета тары, подаваемой на конвейер, сканер штрих-кода, при этом система снабжена видеосчетчиком для видеофиксации и подсчета готовой продукции, с пометкой авария при несанкционированном вмешательстве в зону контроля, а также модулем учета потребления электроэнергии, используемой всеми агрегатами конвейерного производства с дистанционным электронным замком. Использование данного комплекса позволит повысить степень контроля производимой продукции и предотвратить недобросовестные действия производителей подакцизной и неподакцизной продукции.(72) Кочергин Михаил Алексеевич Попенко Антон Валерьевич(56) Предварительный патент РК 8706, 2000 г(54) АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННАЯ СИСТЕМА НЕПРЕРЫВНОГО КОНТРОЛЯ ЛИНИИ КОНВЕЙЕРНОГО ВЫПУСКА ПОДАКЦИЗНОЙ И НЕПОДАКЦИЗНОЙ ПРОДУКЦИИ(57) Изобретение относится к автоматизированным средствам контроля произведенной продукции и может быть использовано для контроля подакцизной и неподакцизной продукции,например, алкогольной, безалкогольной, табачной, а также других видов продукции автоматического конвейерного выпуска. Автоматизированная информационная система непрерывного контроля линии конвейерного Изобретение относится к автоматизированным средствам контроля произведенной продукции и может быть использовано для контроля подакцизной и неподакцизной продукции,например, алкогольной, безалкогольной, табачной, а также других видов продукции автоматического конвейерного выпуска. Известна автоматизированная информационная система непрерывного контроля линии конвейерного выпуска, например, алкогольной продукции, включающая, модуль измерения объема массового расхода жидкости -расходомер и устройства измерения температуры и плотности жидкости,счетчик поштучного учета,установленный на выходе разливочного аппарата,второй счетчик поштучного учета, установленный между заворачивающим аппаратом и аппаратом укладки в коробки перед складом. Сигнальные выходы датчиков и счетчиков,например расходомера,через аналого-цифровой преобразователь соединены с блоком обработки,идентификации и кодирования сигналов, который через модем и линию связи соединен с сервером локальной компьютерной сети центрального офиса(Предварительный патент 8706, кл. 01 1/00,п. 15.03.2000 г.). Указанная система не в полной мере обеспечивает достоверный контроль,исключение недолива и скрытых хищений. Задачей изобретения является разработка автоматизированной информационной системы непрерывного контроля линии конвейерного выпуска подакцизной и неподакцизной продукции,позволяющей повысить степень контроля производимой продукции. Для этого автоматизированная информационная система непрерывного контроля линии конвейерного выпуска продукции, содержащая модуль измерения массового расхода и параметров продукции,счетчик поштучного учета,установленный перед складом готовой продукции,контроллер,содержащий информационноаналитическую систему приема и обработки информации, согласно изобретения дополнительно содержит счетчик поштучного учета тары,подаваемой на конвейер, сканер штрих-кода, при этом система снабжена видео счетчиком для видеофиксации и подсчета готовой продукции, с пометкой авария при несанкционированном вмешательстве в зону контроля, а также модулем учета потребления электроэнергии, используемой всеми агрегатами конвейерного производства с дистанционным электронным замком. На прилагаемом чертеже представлена в качестве примера схема предлагаемой автоматизированной информационной системы конвейерного выпуска подакцизной алкогольной продукции, где 4 - емкость с произведенной алкогольной продукцией, 14 - склад тары, 1 аппарат розлива алкогольной продукции. Между емкостью с произведенной продукцией 4 и аппаратом розлива 1 размещен моноблок 7, ведущий одновременное измерение массового расхода, и параметров продукции плотности, температуры и 2 вязкости жидкости. Между складом тары 14 и аппаратом розлива 1 установлен счетчик поштучного учета 6. Между этикетировочным аппаратом 3 и складом готовой продукции 15 также установлен счетчик поштучного учета 10. В этикетировочном аппарате 3 после модуля наклейки этикетки и учетно-контрольных марок установлен сканер штрих кода 8 для сканирования информации с этикеток, учтноконтрольных марок и учета наклеенных марок. На выходе из этикетировочного аппарата между счетчиком поштучного учета 10 и сканером штрих кода 8 установлен видеосчетчик 9 для видеофиксации и подсчета готовой продукции. В разрыв электропитания всей линии производства 5 установлен интеллектуальный пускатель 12 для дистанционного управления электроэнергией и счетчик электроэнергии 11 для учета затраченной электроэнергии при производстве. Сигнальные выходы датчиков и счетчиков непосредственно соединены с блоком обработки и передачи данных контроллером 13. Выход контроллера 13 по линиям связи соединен с сервером БД удаленного центрального офиса. В данной схеме может быть использовано следующее оборудование в качестве моноблока 7 кориолисовый расходомер семейства 83 А,предоставляющий возможность выполнять измерения различных параметров процесса массового расхода, плотности, температуры и вязкости в качестве счетчиков поштучного учета универсальный счетчик бутылок УСБ-5,модификации ИКЖВ 012.437, в качестве сканера штрих-кода - имидж-сканер 4980 в качестве электросчетчика - счетчик Меркурий 230 в качестве интеллектуального пускателя - контактор серии 95 и модульная система 8 2 в качестве контроллера,объединяющего все элементы комплекса - мини сервер от производителямарки КРС 6. Предлагаемая информационная система работает следующим образом. Как только тара попадает на конвейерную ленту со склада тары 14, счетчик поштучного учета 6 начинает вести подсчет. Моноблок 7 осуществляет измерение расхода и объема спирта и водноспиртовых растворов из емкости продукции 4 (ликеро-водочные и спиртсодержащие жидкости, коньяк). После выхода продукции из аппарата розлива 1 осуществляется укупорка на аппарате 2 и далее продукция попадает на этикетировочный аппарат 3. Сканер 8 считывает штрих-коды, проверяет подлинность и количество учетно-контрольных марок. Видеосчетчик 9 ведет автоматический подсчет продукции на конвейерной ленте. При этом отдельно подсчитывается годная и бракованная продукция. При несанкционированном вмешательстве в зону работы счетчиков 6 и 10, а также попытках перекрыть зону контроля выдается сигнал авария. Результаты подсчета сохраняются на жестком диске блока данных, сохраняется видеозапись всего процесса работы и отдельно кадры с пометкой авария для оперативного разбирательства. Перед выходом на склад готовой продукции последний счетчик поштучного учета 10 производит завершающий процесс считывания,осуществляется сверка количества изначально подаваемых пустых емкостей с количеством готовой продукции. Для измерения электроэнергии всего процесса изготовления продукта установлен счетчик электроэнергии 10 с реле подачи электропитания с дистанционным управлением с помощью ПК, так называемый электронный замок или электронная пломба. Сведения с вышеуказанных счетчиков вместе с видеозаписью автоматически направляются на системный блок управления с последующей передачей информации по каналам связи (например , ) на центральный узел,обеспечивающий обратную связь между центром сбора информации (сотрудником органа надзора) и оператором(сотрудником,отвечающим за технологический процесс на предприятии). Предлагаемая автоматизированная система может быть использована при конвейерном производстве, например, подакцизной табачной продукции,неподакцизной безалкогольной продукции, например, минеральной воды и других видов продуктов. При этом,в случае автоматизированного контроля табачной продукции, в качестве оборудования измерения параметров устанавливается оборудование для измерения влажности и температуры зоны выпуска продукции, характеризующие качество табачных изделий. Предлагаемая автоматизированная информационная система учета алкогольной продукции позволит вести постоянный учет выпускаемой продукции в реальном времени и с видеофиксацией на удаленном рабочем месте(сотрудника органа надзора) с последующим опубликованием необходимых данных для сотрудников предприятия. Использование данного комплекса позволит повысить степень контроля производимой продукции и предотвратить недобросовестные действия производителей подакцизной и неподакцизной продукции. ФОРМУЛА ИЗОБРЕТЕНИЯ Автоматизированная информационная система непрерывного контроля линии конвейерного выпуска продукции, содержащая модуль измерения массового расхода и параметров продукции, счетчик поштучного учета, установленный перед складом готовой продукции, контроллер, содержащий информационно-аналитическую систему приема и обработки информации, отличающаяся тем, что она дополнительно содержит счетчик поштучного учета тары, подаваемой на конвейер, сканер штрихкода, при этом система снабжена видео счетчиком для видео фиксации и подсчета готовой продукции,с пометкой авария при несанкционированном вмешательстве в зону контроля, а также модулем учета потребления электроэнергии, используемой всеми агрегатами конвейерного производства с дистанционным электронным замком.
