Эндотрахеальный катетер

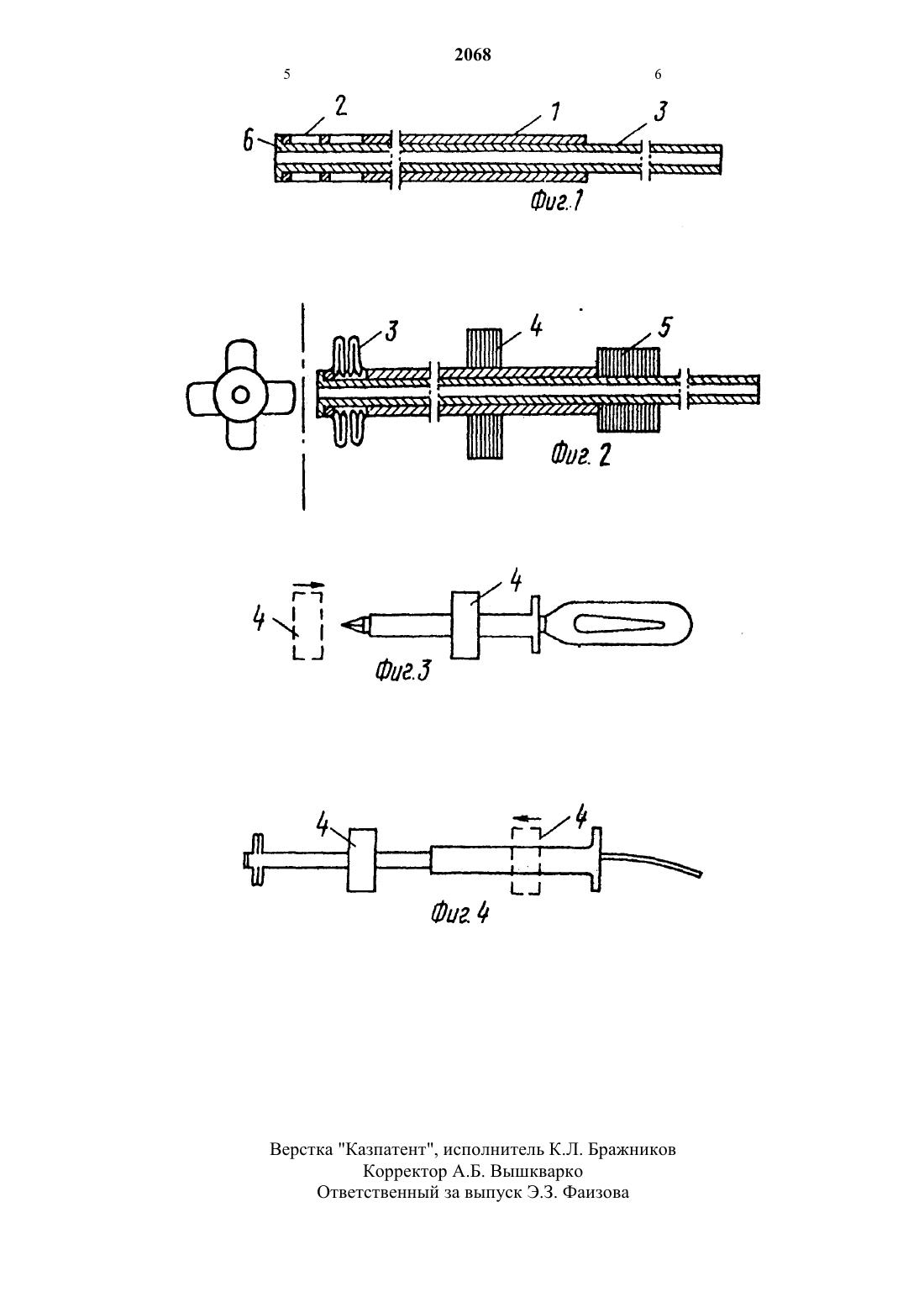

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 1424856, кл. А 61 М 27/00, 1986.(57) Изобретение относится к Медицине,в частности, к устройствам для лечения болезней органов дыхания. Сущность изобретения заключается в наличии фиксирующих элементов, позволяющих сохранить катетер в рабочем положении. 4 ил.Изобретение относится К медицине, а именно к фтизиатрии и пульмонологии, в частности, К устройствам для лечения болезней органов дыхания.Известен Эндотрахеальный катетер,принятый за прототип И содержащий наружную трубку с продольными прорезями и жестко закрепленную на ее рабочем конце внутреннюю трубку с подвижным фиксатором, имеющим возможность перемещения относительно друг друга.Недостатком известного катетера является ненадежность фиксации, что вь 1 зывает постоянное раздражение слизистой оболочки в трахее и кашель.Предложенный катетер отличается от прототипа наличием фиксирующих элементов, позволяющих сохранять катетеру рабочее положение.На фиг. 1 изображен катетер, общий вид, продольный разрез на фиг. 2 - то же,в рабочем положении на фиг. 3, 4- установка резиновых манжет на катетер с помощью троакара.Катетер состоит из наружной полихлорвиниловой трубки 1, на дистальном конце которой, отступив на 1 мм, нанесены два ряда из четырех продольных прорезей 2 длиной по 8 мм с равным интервалом между собой по окружности. Расстояние между рядами равно 1 мм. В наружную трубку введена полихлорвиниловая внутренняя трубка 3 длиннее первой на 3-5 см. Дистальные концы трубок 1,3 спаяны вместе с сохранением просвета внутренней 3. Съемный ограничитель введения 4 закреплен на наружной трубке 1 и препятствует продвижению катетера внутрь трахеи, а подвижный фиксатор 5 на внутренней трубке 3 у проксимального конца наружной 1, препятствуя вь 1 движению катетера из трахеи.Катетер устанавливают следующим образом. Под местной анестезией кожи 0,25 - ным раствором новокаина и эндотрахеальной анестезией 2,5-ным рас 2068твором лидокаина, в промежутке между щитовидным и перстневидным хрящами производится прокол трахей тонким троакаром и через него вводится катетер. Гильза троакара убирается, наружная трубка 1 придерживается, а внутренняя 3 подтягивается до упора, что приводит к раскрытию прорезей 2, образуя фиксатор 6 в просвете трахеи. Затем катетер подтягивается до упора и с целью временного удержания фиксатора 6 в рабочем положении, на расстоянии от кожи О,5-0,8 см накладывается зажим. На троакар нанизываются ограничитель введения 4 и подвижный фиксатор 6, затем последовательно переносятся на катетер. Первый на наружную трубку 1, второй - на внутреннюю 3. Зажим снимается, ограничитель введения 4 фиксируется на расстоянии от кожи О,5-0,8 см с учетом продвижения катетера при глотательных движениях.Для удаления катетера снимают подвижный фиксатор 5 на внутренней трубке и продвигают последнюю в трахею, что приводит к закрытию фиксатора 6 в просвете трахеи. Катетер удаляется.При использовании данного катетера не требовалось назначения противокашлевых средств центрального действия(дионин, препараты, содержащие кодеин), что было необходимо при использовании прототипа.Эндотрахеальный катетер для введения лекарственных веществ в трахею,содержащий наружную трубку с продольными прорезями и жестко закрепленную на ее рабочем конце внутреннюю трубку с подвижным фиксатором, имеющими возможность перемещения одна относительно другой, отличающийся тем, что подвижный фиксатор внутренней трубки выполнен съемным, а наружная трубка снабжена съемным ограничителем ее введения.Верстка Казпатент, исполнитель КЛ. Бражников Корректор А.Б Вышкварко Ответственный за выпуск ЭЗ. Фаизова
