Мультимедийное зеркало

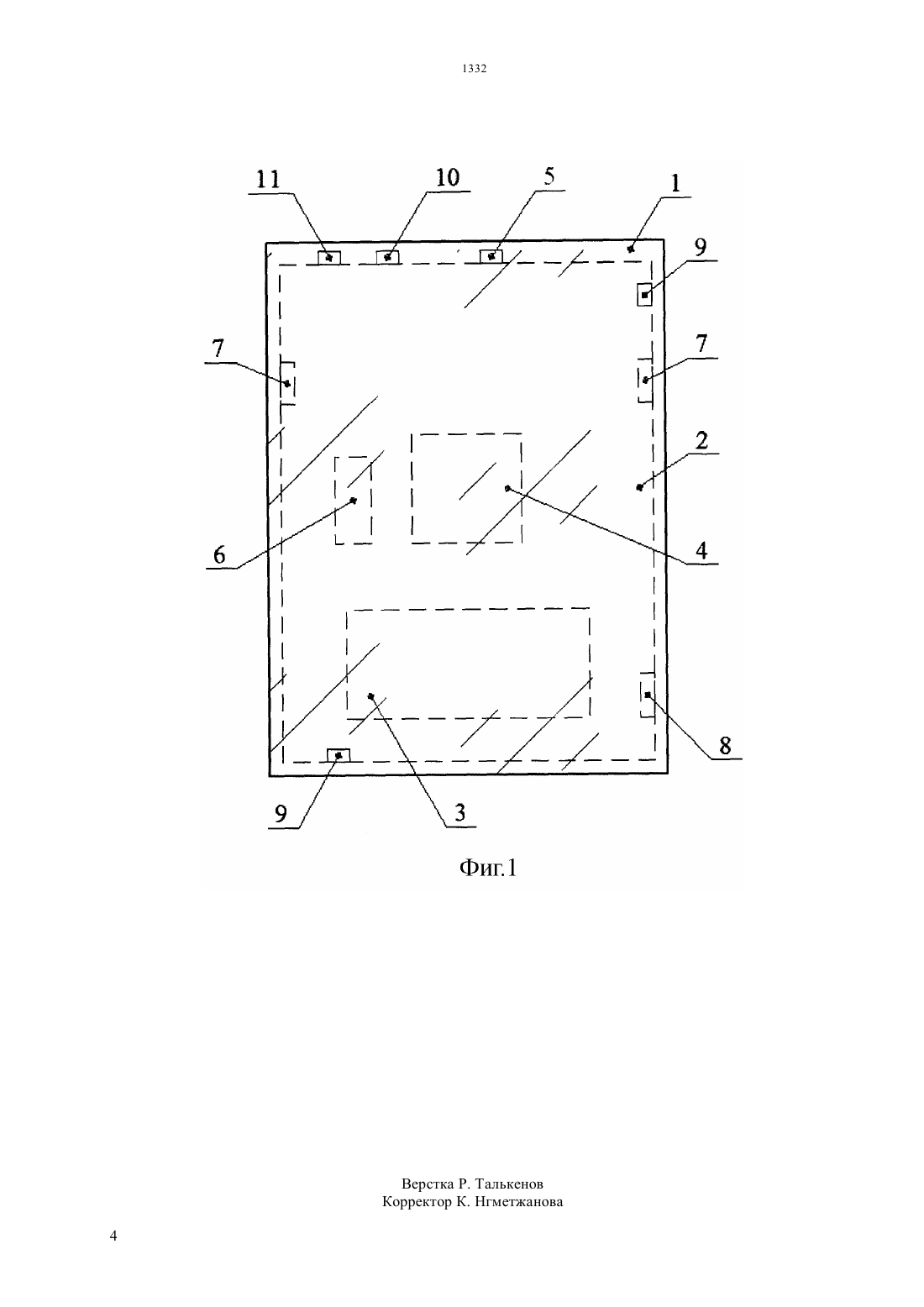

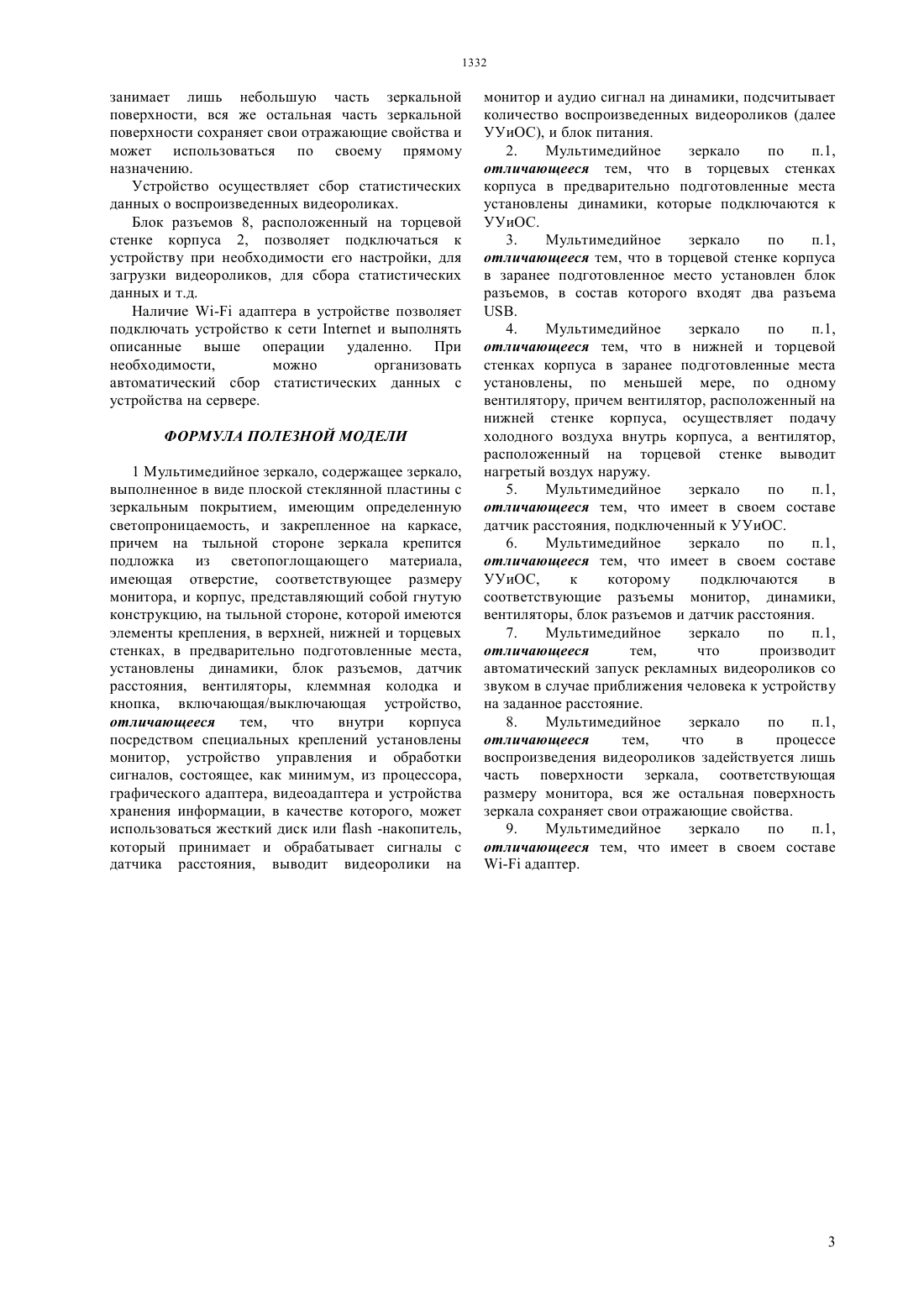

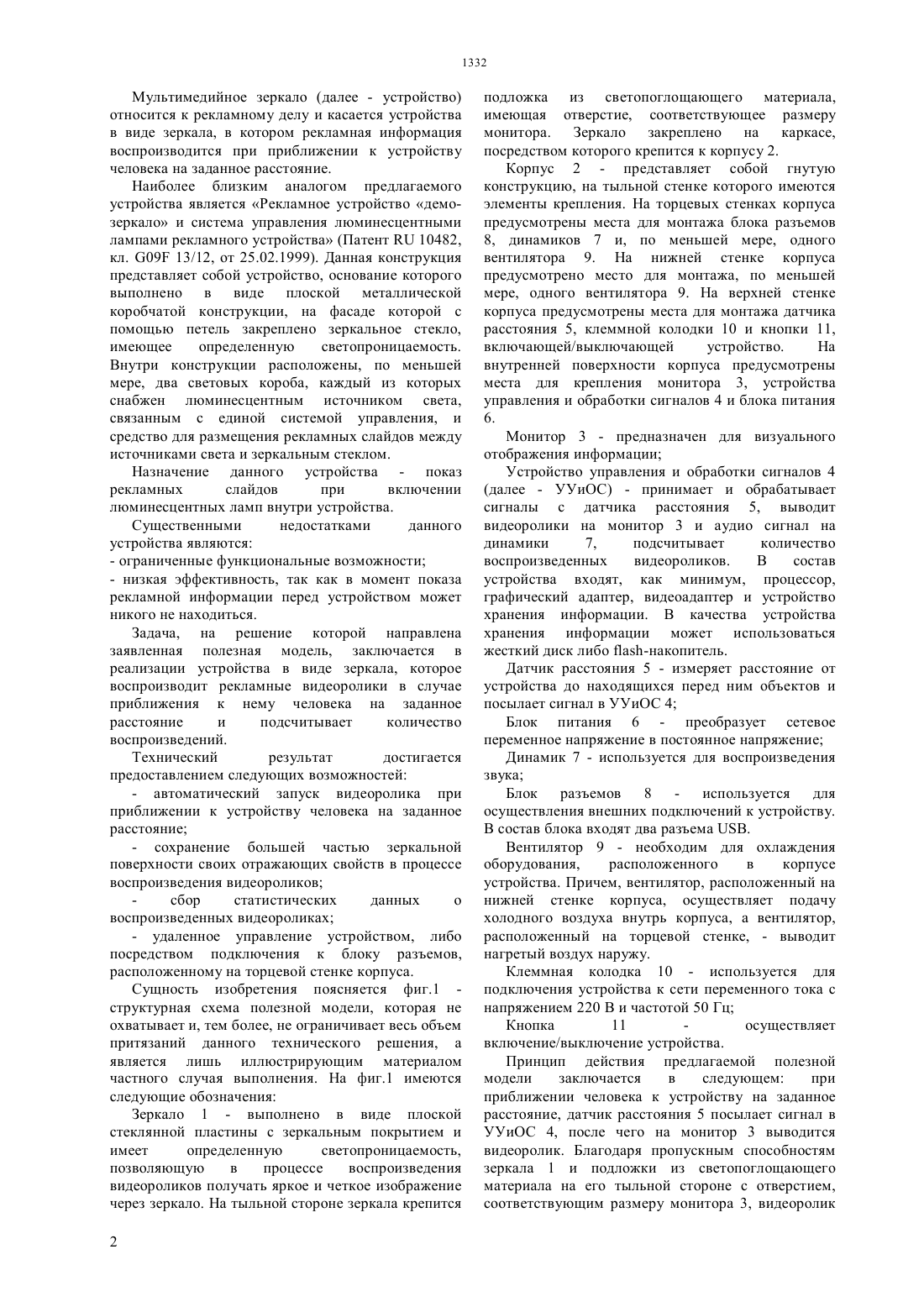

(51) 09 13/12 (2006.01) 09 27/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 4. Устройство управления и обработки сигналов(УУиОС) - принимает и обрабатывает сигналы с датчика расстояния, выводит видеоролики на монитор и аудио сигнал на динамики, подсчитывает количество воспроизведенных видеороликов. 5. Датчик расстояния - измеряет расстояние от устройства до находящихся перед ним объектов и посылает сигнал в УУиОС 6. Блок питания - преобразует сетевое переменное напряжение в постоянное напряжение 7. Динамики - используются для воспроизведения звука 8. Блок разъемов - используется для осуществления внешних подключений к устройству. В состав блока входят два разъема . 9. Вентиляторы - необходимы для охлаждения оборудования,расположенного в корпусе устройства. Причем, вентилятор, расположенный на нижней стенке корпуса, осуществляет подачу холодного воздуха внутрь корпуса, а вентилятор,расположенный на торцевой стенке, - выводит нагретый воздух наружу. 10. Клеммная колодка - используется для подключения устройства к сети переменного тока с напряжением 220 В и частотой 50 Гц 11. Кнопка - осуществляет включение/выключение устройства. Мультимедийное зеркало предоставляет следующие возможности- автоматический запуск видеоролика при приближении к устройству человека на заданное расстояние- сохранение большей частью зеркальной поверхности своих отражающих свойств в процессе воспроизведения видеороликов- сбор статистических данных о воспроизведенных видеороликах- удаленное управление устройством, либо посредством подключения к блоку разъемов,расположенному на торцевой стенке корпуса.(76) Крапивьянов Максим Александрович Шириязданов Имиль Аликович(57) Мультимедийное зеркало (далее - устройство) относится к рекламному делу и касается устройства в виде зеркала, в котором рекламная информация воспроизводится при приближении к устройству человека на заданное расстояние. Структурная схема полезной модели изображена на Фиг.1 и имеет следующие обозначения 1. Зеркало - выполнено в виде плоской стеклянной пластины с зеркальным покрытием и имеет определенную светопроницаемость, позволяющую в процессе воспроизведения видеороликов получать яркое и четкое изображение через зеркало. На тыльной стороне зеркала крепится подложка из светопоглощающего материала,имеющая отверстие, соответствующее размеру монитора. Зеркало закреплено на каркасе, посредством которого крепится к корпусу. 2. Корпус - представляет собой гнутую конструкцию, на тыльной стенке которого имеются элементы крепления. На торцевых стенках корпуса предусмотрены места для монтажа блока разъемов,динамиков и, по меньшей мере, одного вентилятора. На нижней стенке корпуса предусмотрено место для монтажа, по меньшей мере, одного вентилятора. На верхней стенке корпуса предусмотрены места для монтажа датчика расстояния, клеммной колодки и кнопки, включающей/выключающей устройство. На внутренней поверхности корпуса предусмотрены места для крепления монитора, устройства управления и обработки сигналов и блока питания. 3. Монитор - предназначен для визуального отображения информации Мультимедийное зеркало (далее - устройство) относится к рекламному делу и касается устройства в виде зеркала, в котором рекламная информация воспроизводится при приближении к устройству человека на заданное расстояние. Наиболее близким аналогом предлагаемого устройства является Рекламное устройство демозеркало и система управления люминесцентными лампами рекламного устройства (Патент 10482,кл. 09 13/12, от 25.02.1999). Данная конструкция представляет собой устройство, основание которого выполнено в виде плоской металлической коробчатой конструкции, на фасаде которой с помощью петель закреплено зеркальное стекло,имеющее определенную светопроницаемость. Внутри конструкции расположены, по меньшей мере, два световых короба, каждый из которых снабжен люминесцентным источником света,связанным с единой системой управления, и средство для размещения рекламных слайдов между источниками света и зеркальным стеклом. Назначение данного устройства - показ рекламных слайдов при включении люминесцентных ламп внутри устройства. Существенными недостатками данного устройства являются- низкая эффективность, так как в момент показа рекламной информации перед устройством может никого не находиться. Задача, на решение которой направлена заявленная полезная модель, заключается в реализации устройства в виде зеркала, которое воспроизводит рекламные видеоролики в случае приближения к нему человека на заданное расстояние и подсчитывает количество воспроизведений. Технический результат достигается предоставлением следующих возможностей- автоматический запуск видеоролика при приближении к устройству человека на заданное расстояние- сохранение большей частью зеркальной поверхности своих отражающих свойств в процессе воспроизведения видеороликов сбор статистических данных о воспроизведенных видеороликах- удаленное управление устройством, либо посредством подключения к блоку разъемов,расположенному на торцевой стенке корпуса. Сущность изобретения поясняется фиг.1 структурная схема полезной модели, которая не охватывает и, тем более, не ограничивает весь объем притязаний данного технического решения, а является лишь иллюстрирующим материалом частного случая выполнения. На фиг.1 имеются следующие обозначения Зеркало 1 - выполнено в виде плоской стеклянной пластины с зеркальным покрытием и имеет определенную светопроницаемость,позволяющую в процессе воспроизведения видеороликов получать яркое и четкое изображение через зеркало. На тыльной стороне зеркала крепится 2 подложка из светопоглощающего материала,имеющая отверстие, соответствующее размеру монитора. Зеркало закреплено на каркасе,посредством которого крепится к корпусу 2. Корпус 2 - представляет собой гнутую конструкцию, на тыльной стенке которого имеются элементы крепления. На торцевых стенках корпуса предусмотрены места для монтажа блока разъемов 8, динамиков 7 и, по меньшей мере, одного вентилятора 9. На нижней стенке корпуса предусмотрено место для монтажа, по меньшей мере, одного вентилятора 9. На верхней стенке корпуса предусмотрены места для монтажа датчика расстояния 5, клеммной колодки 10 и кнопки 11,включающей/выключающей устройство. На внутренней поверхности корпуса предусмотрены места для крепления монитора 3, устройства управления и обработки сигналов 4 и блока питания 6. Монитор 3 - предназначен для визуального отображения информации Устройство управления и обработки сигналов 4(далее - УУиОС) - принимает и обрабатывает сигналы с датчика расстояния 5, выводит видеоролики на монитор 3 и аудио сигнал на динамики 7,подсчитывает количество воспроизведенных видеороликов. В состав устройства входят, как минимум, процессор,графический адаптер, видеоадаптер и устройство хранения информации. В качества устройства хранения информации может использоваться жесткий диск либо -накопитель. Датчик расстояния 5 - измеряет расстояние от устройства до находящихся перед ним объектов и посылает сигнал в УУиОС 4 Блок питания 6 - преобразует сетевое переменное напряжение в постоянное напряжение Динамик 7 - используется для воспроизведения звука Блок разъемов 8 - используется для осуществления внешних подключений к устройству. В состав блока входят два разъема . Вентилятор 9 - необходим для охлаждения оборудования,расположенного в корпусе устройства. Причем, вентилятор, расположенный на нижней стенке корпуса, осуществляет подачу холодного воздуха внутрь корпуса, а вентилятор,расположенный на торцевой стенке, - выводит нагретый воздух наружу. Клеммная колодка 10 - используется для подключения устройства к сети переменного тока с напряжением 220 В и частотой 50 Гц Кнопка 11 осуществляет включение/выключение устройства. Принцип действия предлагаемой полезной модели заключается в следующем при приближении человека к устройству на заданное расстояние, датчик расстояния 5 посылает сигнал в УУиОС 4, после чего на монитор 3 выводится видеоролик. Благодаря пропускным способностям зеркала 1 и подложки из светопоглощающего материала на его тыльной стороне с отверстием,соответствующим размеру монитора 3, видеоролик занимает лишь небольшую часть зеркальной поверхности, вся же остальная часть зеркальной поверхности сохраняет свои отражающие свойства и может использоваться по своему прямому назначению. Устройство осуществляет сбор статистических данных о воспроизведенных видеороликах. Блок разъемов 8, расположенный на торцевой стенке корпуса 2, позволяет подключаться к устройству при необходимости его настройки, для загрузки видеороликов, для сбора статистических данных и т.д. Наличие - адаптера в устройстве позволяет подключать устройство к сетии выполнять описанные выше операции удаленно. При необходимости,можно организовать автоматический сбор статистических данных с устройства на сервере. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1 Мультимедийное зеркало, содержащее зеркало,выполненное в виде плоской стеклянной пластины с зеркальным покрытием, имеющим определенную светопроницаемость, и закрепленное на каркасе,причем на тыльной стороне зеркала крепится подложка из светопоглощающего материала,имеющая отверстие, соответствующее размеру монитора, и корпус, представляющий собой гнутую конструкцию, на тыльной стороне, которой имеются элементы крепления, в верхней, нижней и торцевых стенках, в предварительно подготовленные места,установлены динамики, блок разъемов, датчик расстояния, вентиляторы, клеммная колодка и кнопка, включающая/выключающая устройство,отличающееся тем,что внутри корпуса посредством специальных креплений установлены монитор, устройство управления и обработки сигналов, состоящее, как минимум, из процессора,графического адаптера, видеоадаптера и устройства хранения информации, в качестве которого, может использоваться жесткий диск или-накопитель,который принимает и обрабатывает сигналы с датчика расстояния, выводит видеоролики на монитор и аудио сигнал на динамики, подсчитывает количество воспроизведенных видеороликов (далее УУиОС), и блок питания. 2. Мультимедийное зеркало по п.1,отличающееся тем, что в торцевых стенках корпуса в предварительно подготовленные места установлены динамики, которые подключаются к УУиОС. 3. Мультимедийное зеркало по п.1,отличающееся тем, что в торцевой стенке корпуса в заранее подготовленное место установлен блок разъемов, в состав которого входят два разъема. 4. Мультимедийное зеркало по п.1,отличающееся тем, что в нижней и торцевой стенках корпуса в заранее подготовленные места установлены, по меньшей мере, по одному вентилятору, причем вентилятор, расположенный на нижней стенке корпуса, осуществляет подачу холодного воздуха внутрь корпуса, а вентилятор,расположенный на торцевой стенке выводит нагретый воздух наружу. 5. Мультимедийное зеркало по п.1,отличающееся тем, что имеет в своем составе датчик расстояния, подключенный к УУиОС. 6. Мультимедийное зеркало по п.1,отличающееся тем, что имеет в своем составе УУиОС,к которому подключаются в соответствующие разъемы монитор, динамики,вентиляторы, блок разъемов и датчик расстояния. 7. Мультимедийное зеркало по п.1,отличающееся тем,что производит автоматический запуск рекламных видеороликов со звуком в случае приближения человека к устройству на заданное расстояние. 8. Мультимедийное зеркало по п.1,отличающееся тем,что в процессе воспроизведения видеороликов задействуется лишь часть поверхности зеркала, соответствующая размеру монитора, вся же остальная поверхность зеркала сохраняет свои отражающие свойства. 9. Мультимедийное зеркало по п.1,отличающееся тем, что имеет в своем составе
